【单片机毕业设计】【mcuclub-dz-066】酒精浓度检测仪

一、基本介绍

项目名：基于单片机的酒精浓度检测仪系统设计

项目名：酒精浓度测试仪
项目编号：mcuclub-dz-066
单片机：STC89C52
功能简介：
1、通过MQ-3检测酒精值，超过设置最大值进行声光报警，并开启水泵
2、通过按键设置上限值
3、通过LCD1602显示屏显示数据

二、资料总览

实物资料

仿真资料

三、51单片机部分资料展示

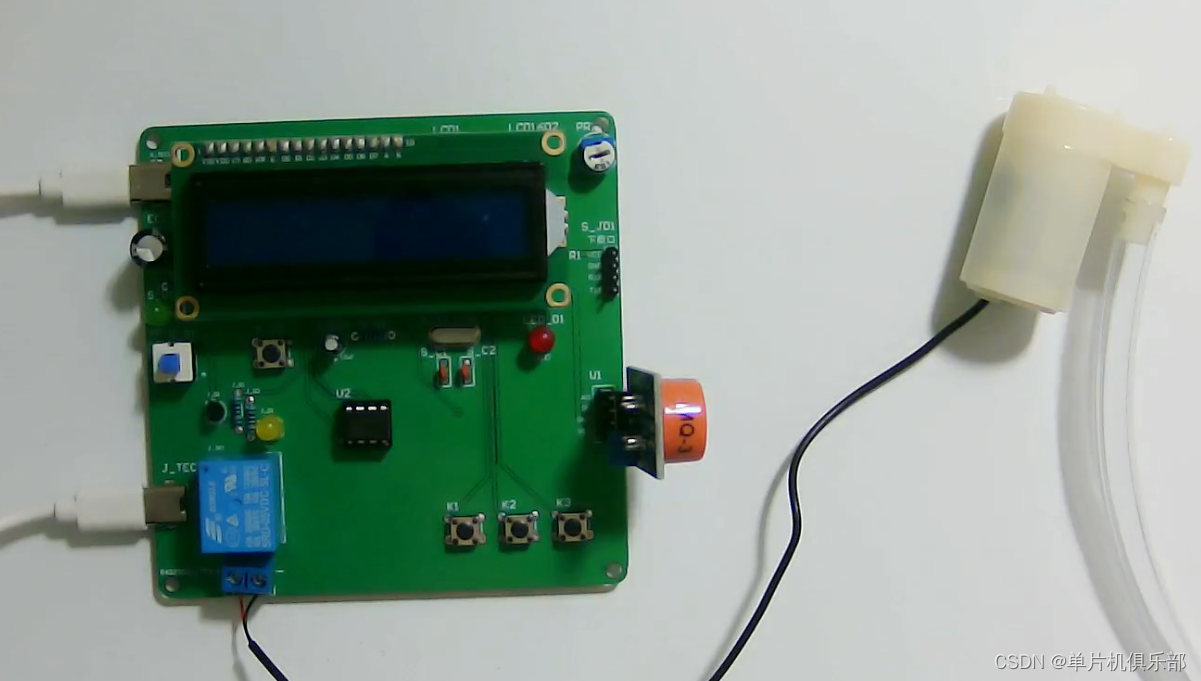

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

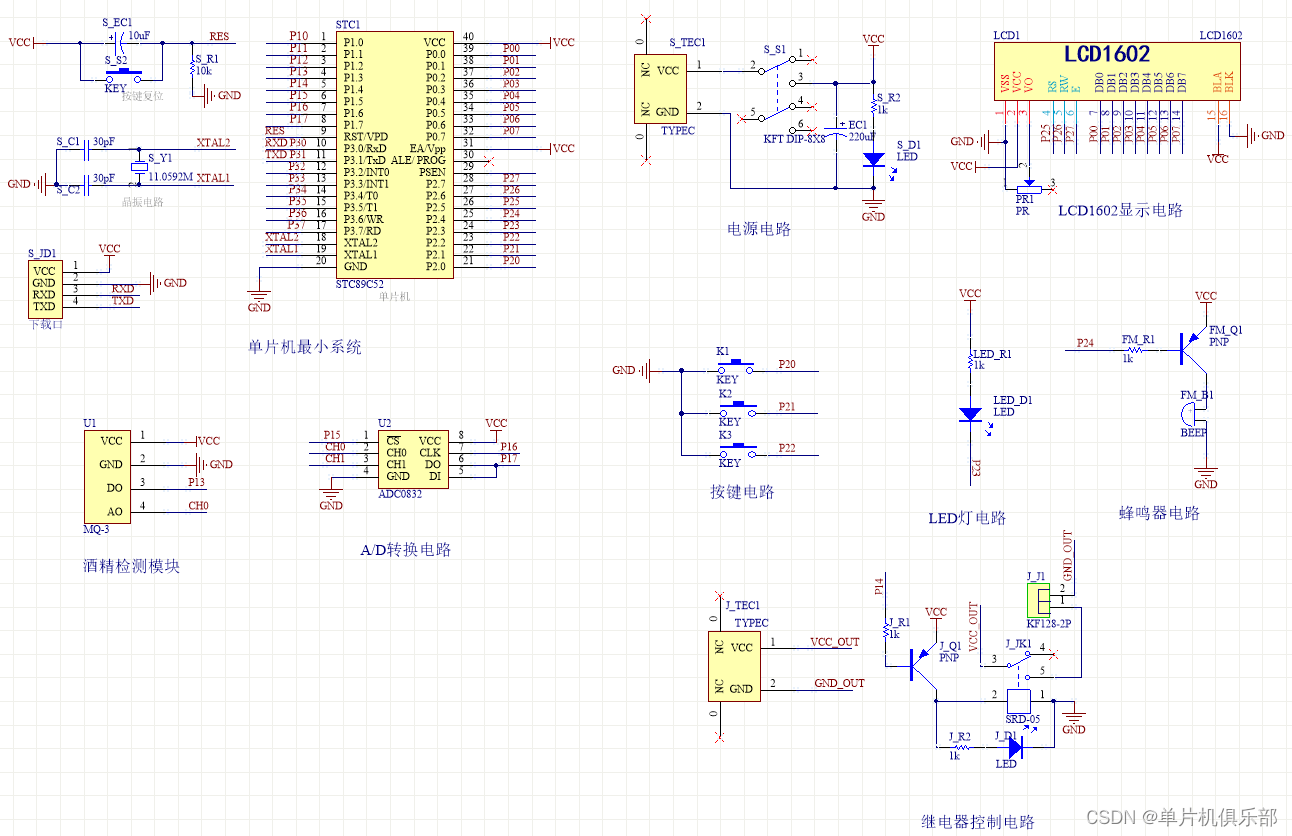

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

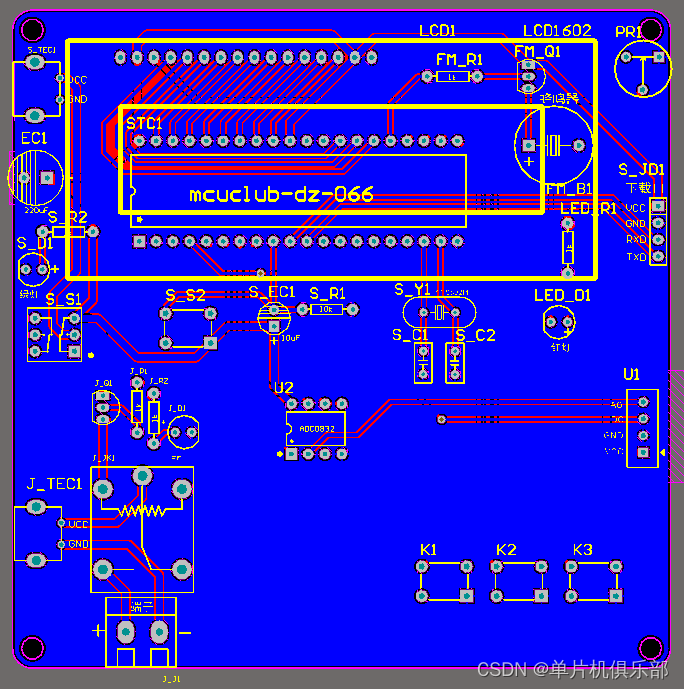

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是酒精检测模块，通过该模块检测当前酒精的浓度；第二部分是按键模块，通过该模块可以切换界面、设置阈值等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是声光报警模块，检测到酒精浓度大于设置的最大值进行声光报警；第二部分是继电器模块，检测到酒精浓度大于设置的最大值控制水泵打开。具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(alcohol_value > alcohol_max) //如果酒精浓度大于最大值时，开启水泵，同时进行声光报警
{
JDQ = 0;
if(time_num % 20 == 0)
{
LED = ~LED;
BEEP = ~BEEP;
}
} //否则关闭声光报警和水泵
else
{
LED = 1;
BEEP = 1;
JDQ = 1;
}
}
else //设置界面
{
LED = 1;
BEEP = 1;
JDQ = 1;
}
}
