【单片机毕业设计】【mcuclub-dz-129】基于32单片机的智能环境监测与控制系统设计与实现

一、基本介绍

项目名：基于32单片机的智能环境监测与控制系统设计与实现

项目名：环境监测(实物)
项目编号：mcuclub-dz-129
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测环境温湿度，当温度大于设置最大值，通过空调降温（继电器控制制冷片模拟），当湿度大于设置最大值，进行除湿（继电器控制风扇模拟）
2、通过BMP180传感器获取大气压
3、通过光敏电阻检测光照值，当光照值低于设置最大值，打开灯光，在最大值和最小值之间，自动调节灯光亮度，低于最小值，灯光亮度最亮
4、通过按键可设置各阈值
5、通过OLED显示各测量数据
6、通过WIFI模块，可将数据传到手机端，手机端可修改各阈值，并可远程控制各继电器工作

二、资料总览

实物资料

仿真资料

三、51单片机部分资料展示

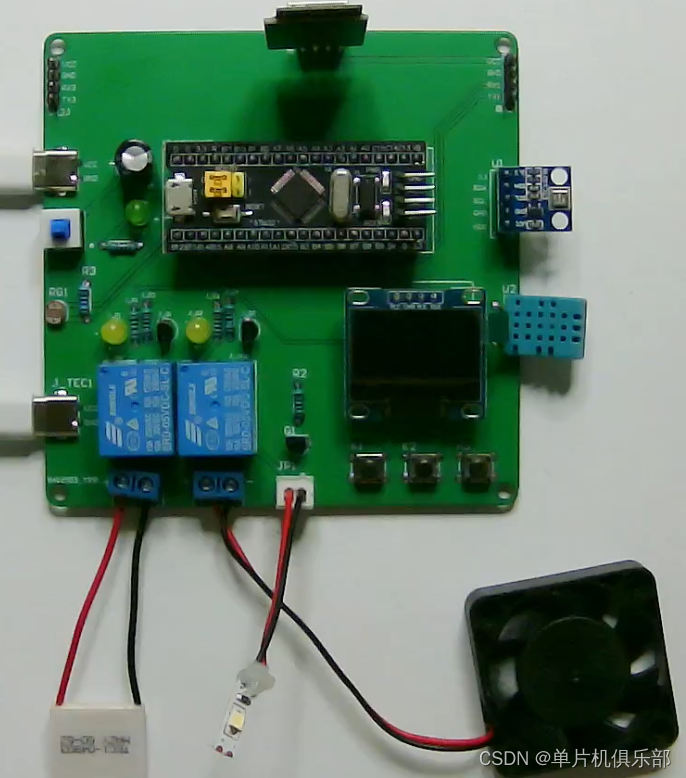

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

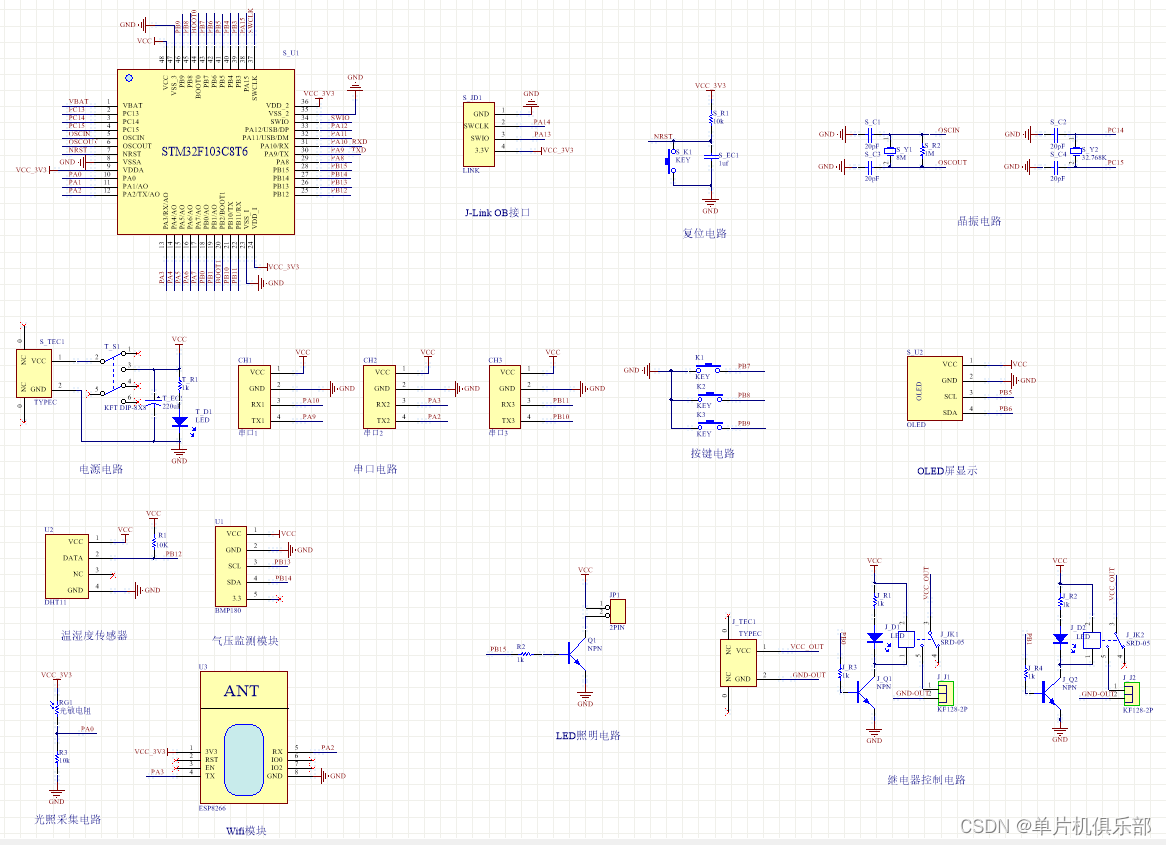

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

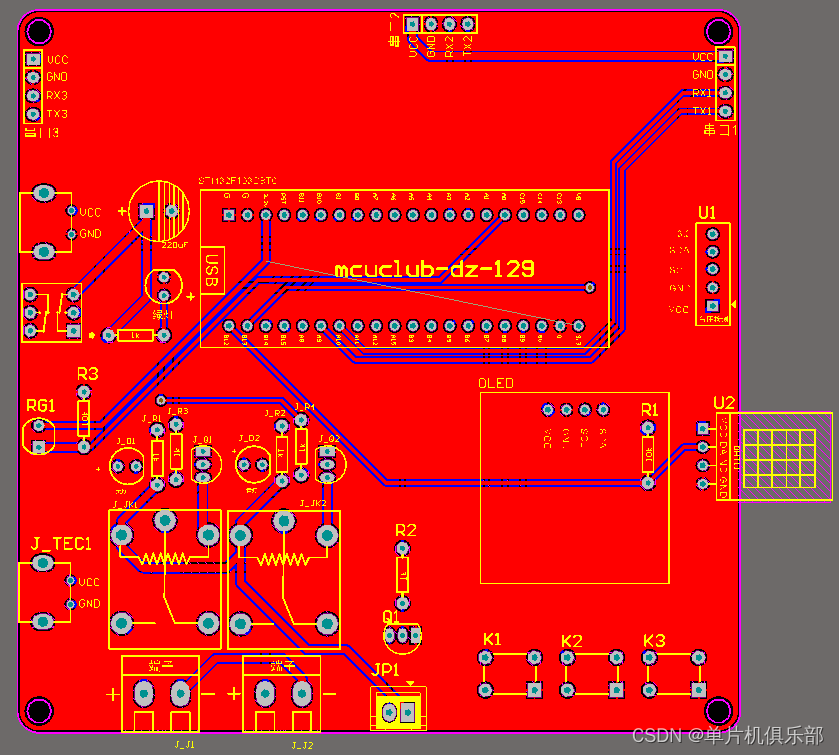

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

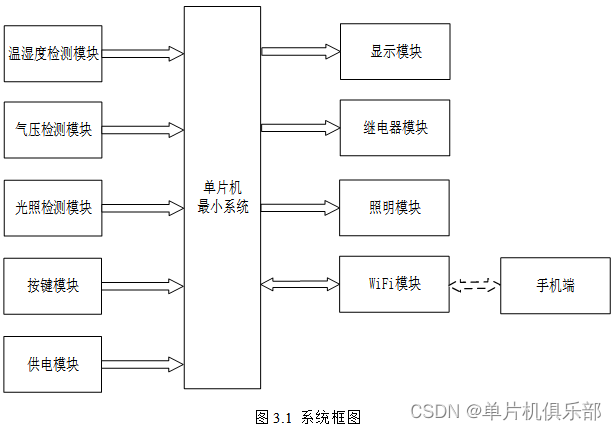

四、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是气压检测模块，通过该模块检测当前的气压；第三部分是光照检测模块，通过该模块检测当前的光照值；第四部分是按键模块，通过该模块可以切换界面、设置阈值等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制制冷和除湿；第三部分是照明模块，当光照值低于设置最大值，打开灯光，在最大值和最小值之间，自动调节灯光亮度，低于最小值，灯光亮度最亮。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(flag_mode == 0) //自动模式下
{
if(temp_value > temp_max10) //温度大于设置最大值，进行降温
RELAY_JW = 1;
else
RELAY_JW = 0;

		if(humi_value > humi_max*10)													//湿度大于设置最大值，进行除湿
			RELAY_CS = 1;
		else
			RELAY_CS = 0;

		if(light_value < light_min)														//光照小于设置最小值，照明灯高亮
		{
			pwm_value = 9;
			lamp_gear = 3;
		}
		else if(light_value < (light_min+light_max)/2)				//光照小于设置最小值和最大值的中间值，照明灯中亮
		{
			pwm_value = 6;
			lamp_gear = 2;
		}
		else if(light_value < light_max)											//光照小于设置最大值，照明灯低亮
		{
			pwm_value = 3;
			lamp_gear = 1;
		}
		else																									//光照大于设置最大值，照明灯熄灭
		{
			pwm_value = 0;
			lamp_gear = 0;
		}
	}
}
else																											//设置界面，关闭所有继电器、照明灯
{
	LED = 0;
	RELAY_JW = 0;
RELAY_CS = 0;
}

if(flag_2s == 1) //两秒上一次传数据
{
flag_timer_begin_2s = 0;
flag_2s = 0;
Aliyun_Send_Data();
flag_timer_begin_2s = 1;
}
}

/****
*******数据上报函数
数据更改时，将数据发布给服务器
*****/
void Aliyun_Send_Data(void)
{
uint8_t state1,state2;

if(RELAY_JW)
	state1 = 1;
else
	state1 = 0;

if(RELAY_CS)
	state2 = 1;
else
	state2 = 0;

sprintf(send_data,"{\"method\":\"thing/event/property/post\",\"id\":\"203302322\",\"params\":{\"flag_mode\":%d,\"temp_value\":%d.%d,\"temp_max\":%d,\"humi_value\":%d.%d,\"humi_max\":%d,\"pressure\":%ld,\"light_value\":%d,\"light_max\":%d,\"light_min\":%d,\"RELAY_JW\":%d,\"RELAY_CS\":%d,\"LED\":%d},\"version\":\"1.0.0\"}",
				(u8)flag_mode,temp_value/10,temp_value%10,temp_max,humi_value/10,humi_value%10,humi_max,bmp180.pressure,light_value,light_max,light_min,state1,state2,lamp_gear);

Aliyun_Publish(topics_post, send_data);  //添加数据，发布给服务器

}
