【单片机毕业设计】【mcuclub-dz-161】物联网智能家居护眼台灯设计

一、基本介绍

项目名：物联网智能家居护眼台灯设计

项目名：台灯(实物)
项目编号：mcuclub-dz-161
单片机：STM32F103C8T6
功能简介：
1、通过人体红外传感器检测台灯周围是否有人，存在则控制灯的开关
2、通过光照传感器检测光照强度，光照过暗，则增加亮度
3、通过语言识别模块与人进行人机交互，可以控制灯的开关及光照强度的控制（指令“开灯”、“关灯”，“变暗”、“变亮”）
4、通过超声波传感器检测用户离台灯的距离，距离过近（50cm）则语言提醒（“距离过近”）
5、通过WIFI模块，手机端调节灯的模式，阅读模式（PWM=90），看电脑模式(PWM=60)，儿童模式(PWM=80)、设置定时，滑动条手动控制灯的光照强度
6、通过按键可设置开灯时间，显示从0开始到计时时间，当到达计时时间语言提醒（“休息时间到了”）
7、通过显示器显示手机调节的模式，及定时的时间

二、资料总览

实物资料

仿真资料

三、51单片机部分资料展示

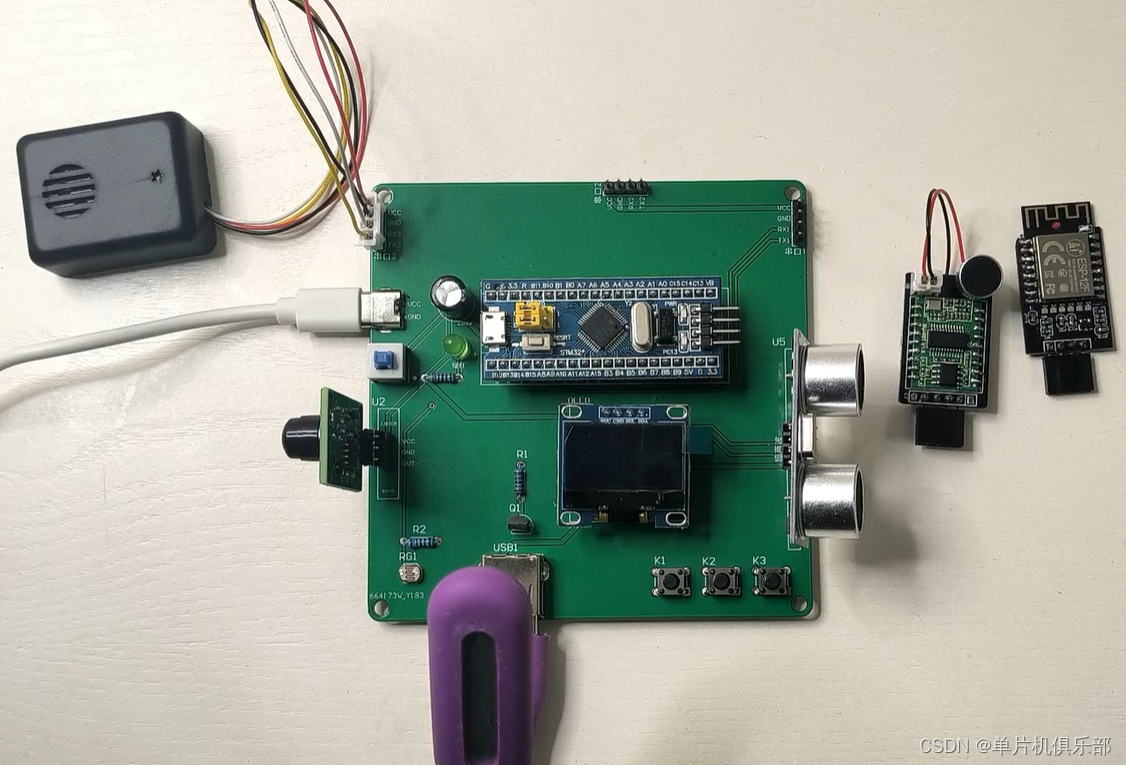

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

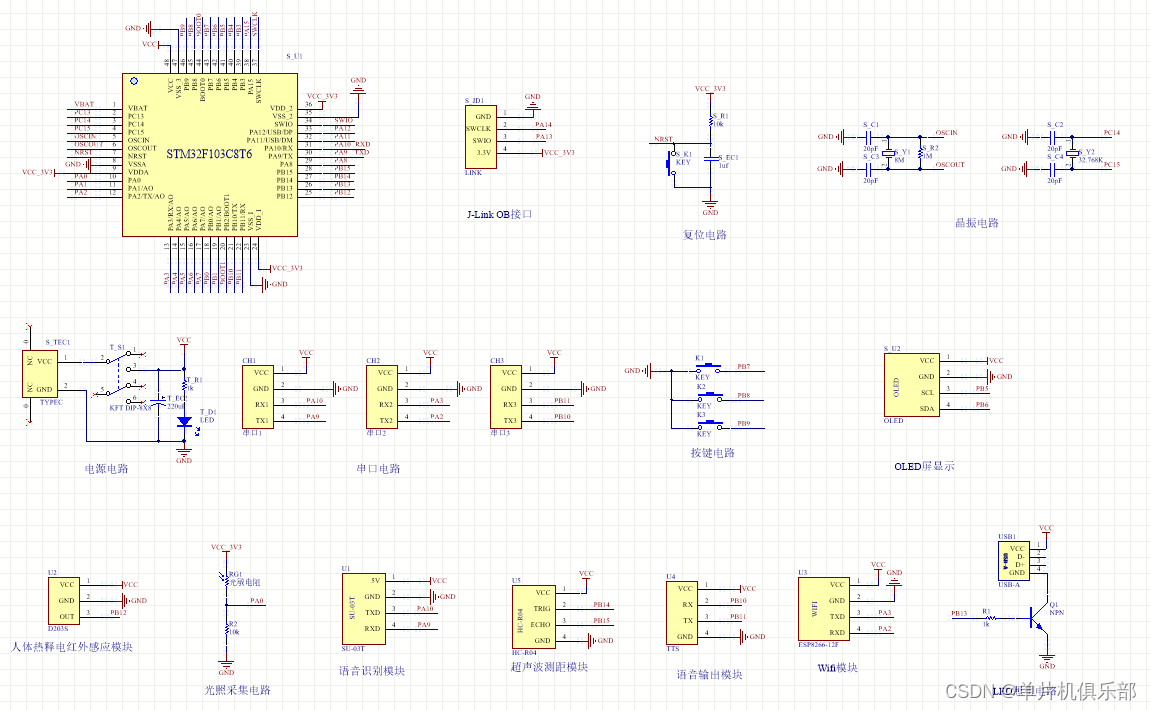

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

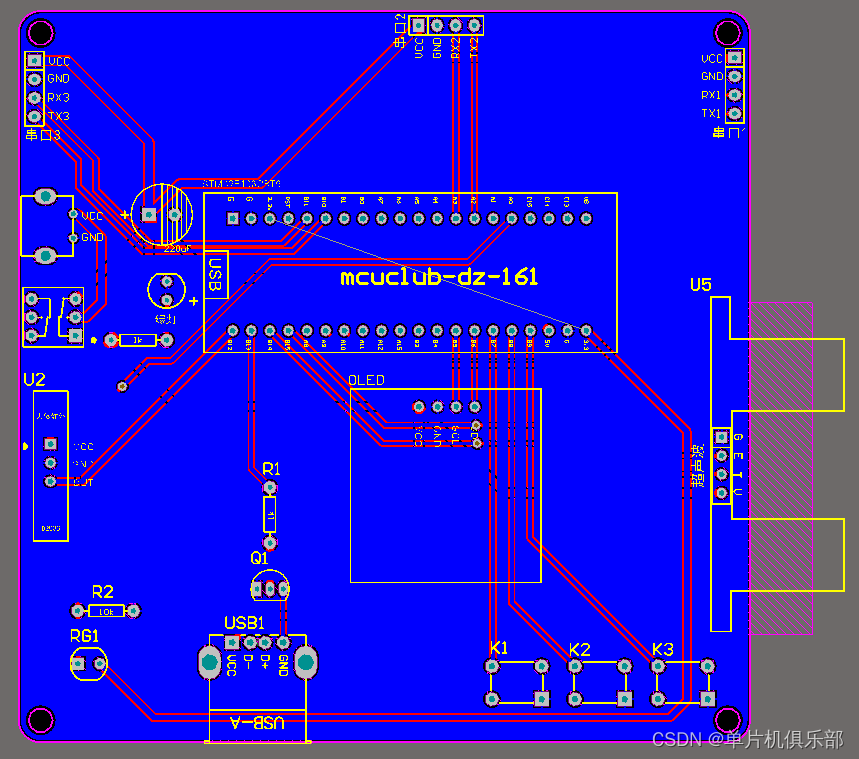

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

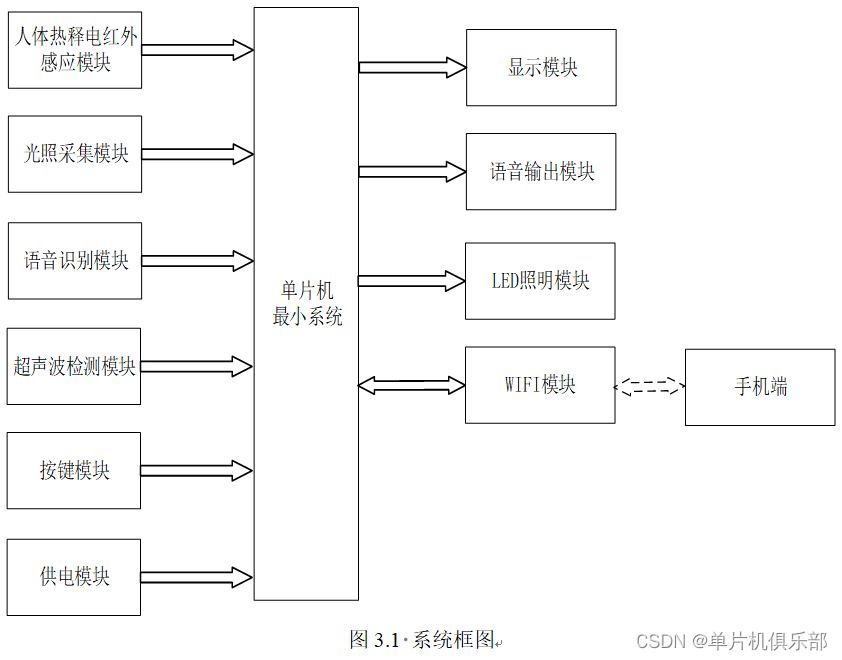

四、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是人体热释电红外感应模块，通过该模块检测当前人体红外传感器检测台灯周围是否有人；第二部分是光照采集模块，通过该模块检测光照传感器检测光照强度；第三部分是语音识别模块，通过语言识别模块与人进行人机交互，可以控制灯的开关及光照强度的控制（指令“开灯”、“关灯”，“变暗”、“变亮”）；第四部分是超声波检测模块，通过超声波传感器检测用户离台灯的距离；第五部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是语音输出模块，通过该模块语言提醒（“休息时间到了”）；第三部分是LED照明模块，通过光照传感器检测光照强度，如果光照过暗，则增加亮度。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，通过WIFI模块，手机端调节灯的模式，阅读模式（PWM=90），看电脑模式(PWM=60)，儿童模式(PWM=80)、设置定时，滑动条手动控制灯的光照强度。具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(flag_mode == 0) //自动模式
{
if(flag_human == 1) //检测到人体，根据光照调节亮度，否则关灯
{
pwm_value = 10-(light_value/10);
}
else
{
pwm_value = 0;
}
}

	if(time_miao > 0 || time_fen > 0 || time_shi > 0)		//如果有计时时间，时间到达时，语音提醒休息
	{
		flag_timer_on = 1;
		if(count1s_value >= (time_miao+(time_fen*60)+(time_shi*3600)))
		{
			flag_timer_on = 0;
			count1s_value = 0;
			time_miao = 0;
			time_fen = 0;
			time_shi = 0;
			UsartPrintf(USART3,"休息时间到了");
		}
	}
}

if(flag_2s == 1) //两秒上一次传数据
{
flag_timer_begin_2s = 0;
flag_2s = 0;
Aliyun_Send_Data();
if(distance_value < 50) //如果距离小于50，语音提醒
{
UsartPrintf(USART3,“距离过近”);
}
flag_timer_begin_2s = 1;
}
}

/****
*******数据上报函数
数据更改时，将数据发布给服务器
*****/
void Aliyun_Send_Data(void)
{
sprintf(send_data,“{“method”:“thing/event/property/post”,“id”:“203302322”,“params”:{“flag_mode”:%d,“distance_value”:%d,“light_value”:%d,“flag_human”:%d,“time_shi”:%d,“time_fen”:%d,“time_miao”:%d,“pwm_value”:%d,“time_num”:%d},“version”:“1.0.0”}”,
(u8)flag_mode,distance_value,light_value,(u8)flag_human,time_shi,time_fen,time_miao,pwm_value,time_num);

Aliyun_Publish(topics_post, send_data);  //添加数据，发布给服务器

}
