这里写自定义目录标题

三维线圈建模

研究生导师最近让使使用COMSOL做无线充电的仿真，从零开始，一步步摸索吧。

用贝塞尔来画多匝线圈

贝塞尔啥原理我也不太懂，一堆公式。大致的作用就是画的线圈效果更好。有其他人用的二维平面上用贝塞尔二次曲线画线，然后再在三维平面上拉伸得到三维的线圈。

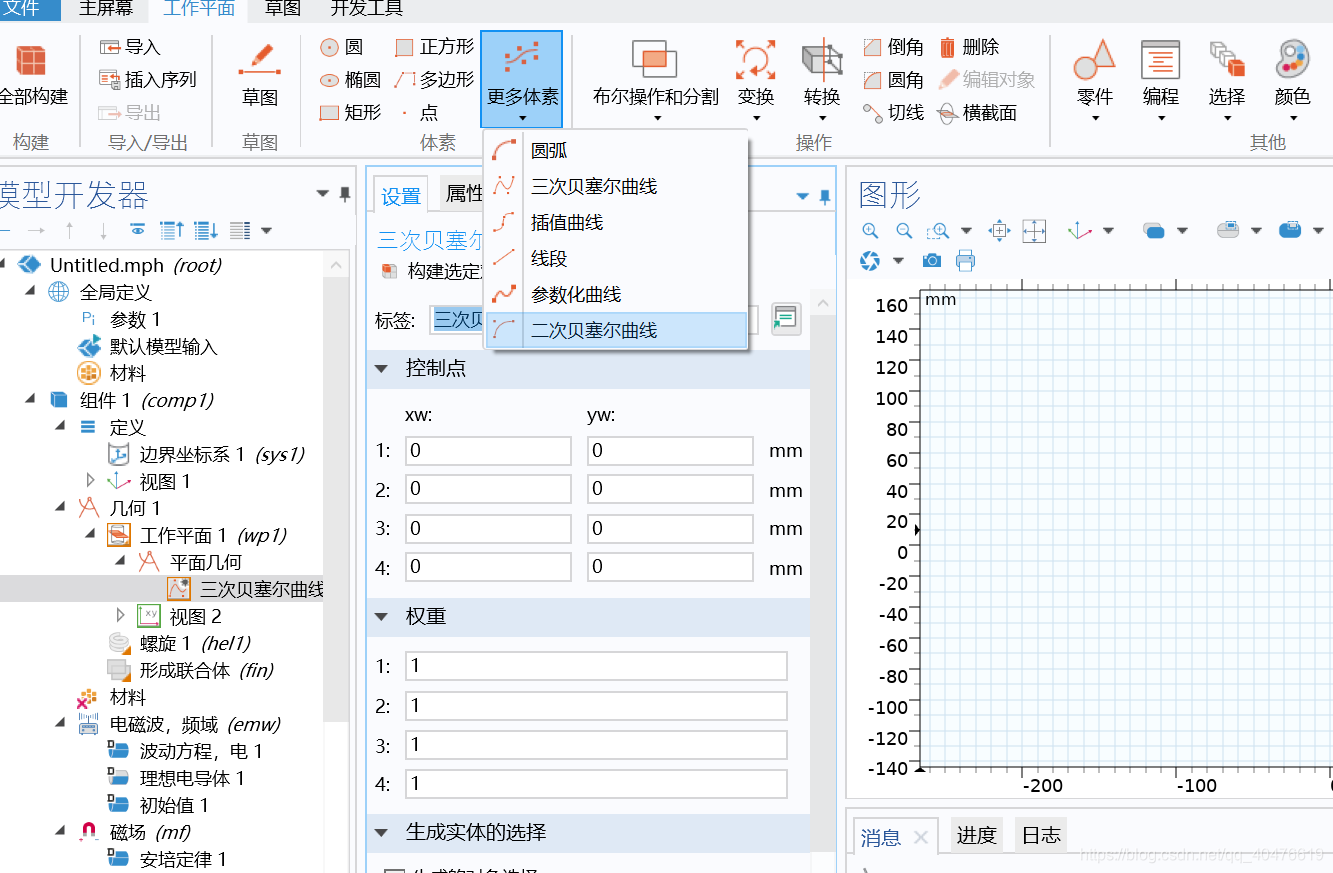

这个方式有点麻烦，我想到的是在二维平面上确定各个点的坐标，再类似于拟合，画出曲线。如下图
在这里插入图片描述
不得不说有点麻烦。

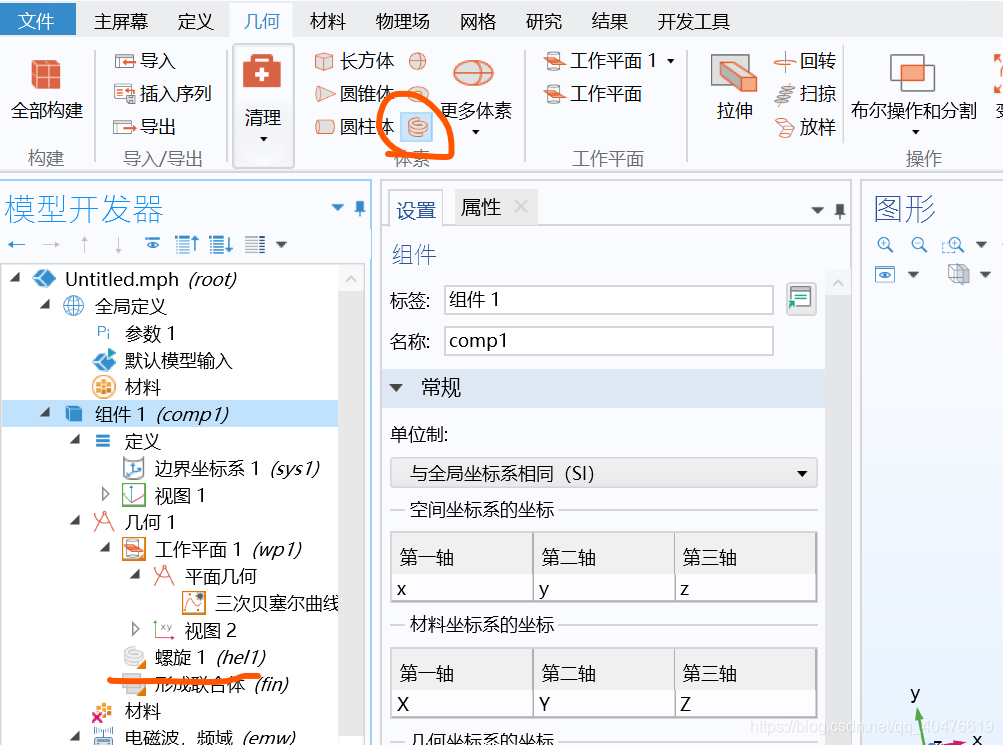

我发现一个直接简单的办法，单击组件1，添加一个螺旋体：在这里插入图片描述

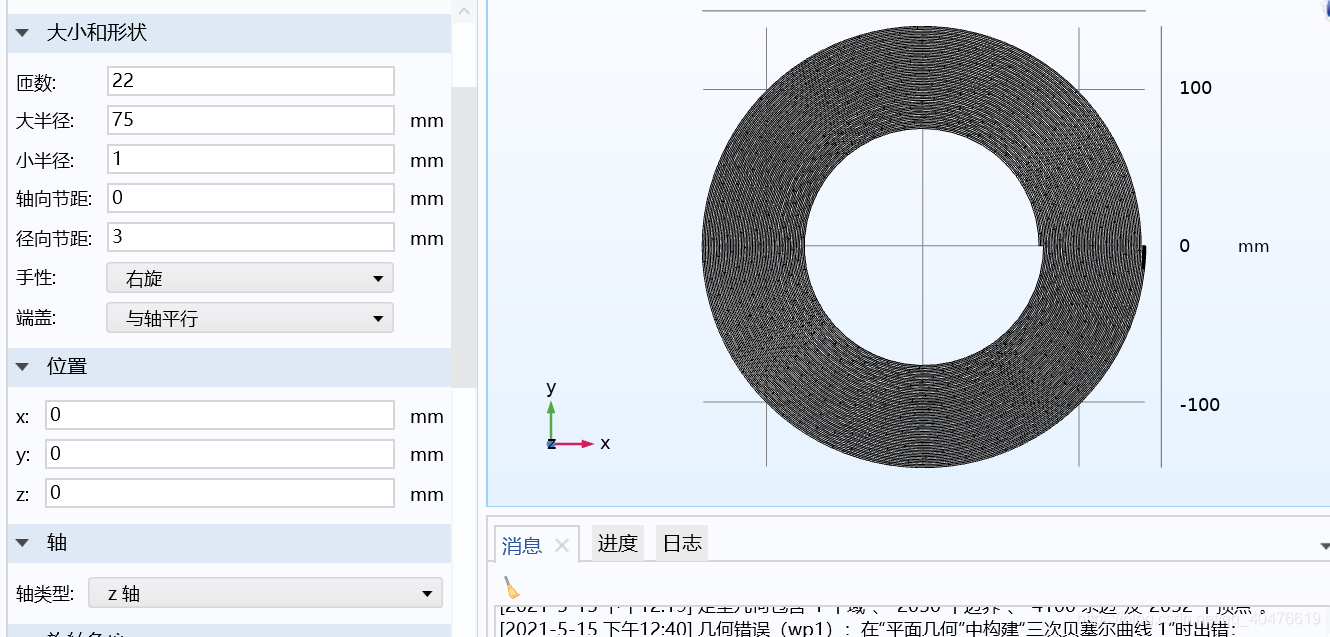

  1. 匝数就表示线圈的圈数
  2. 大半径就是平面线圈这个圆环中间那个小圆的半径
  3. 小半径就是单股线圈截面半径
  4. 轴向节距，这个非常重要，这里我轴设置的为Z轴，表示线圈平面和Z轴垂直。为0，表示单股线圈的在 Z 轴方向上距离为0，只有这样设置，才是一个平面先线圈。
  5. 径向节距：线圈在平面内的中间间距，一定要设置。

匝数就表示线圈的匝数
在这里插入图片描述

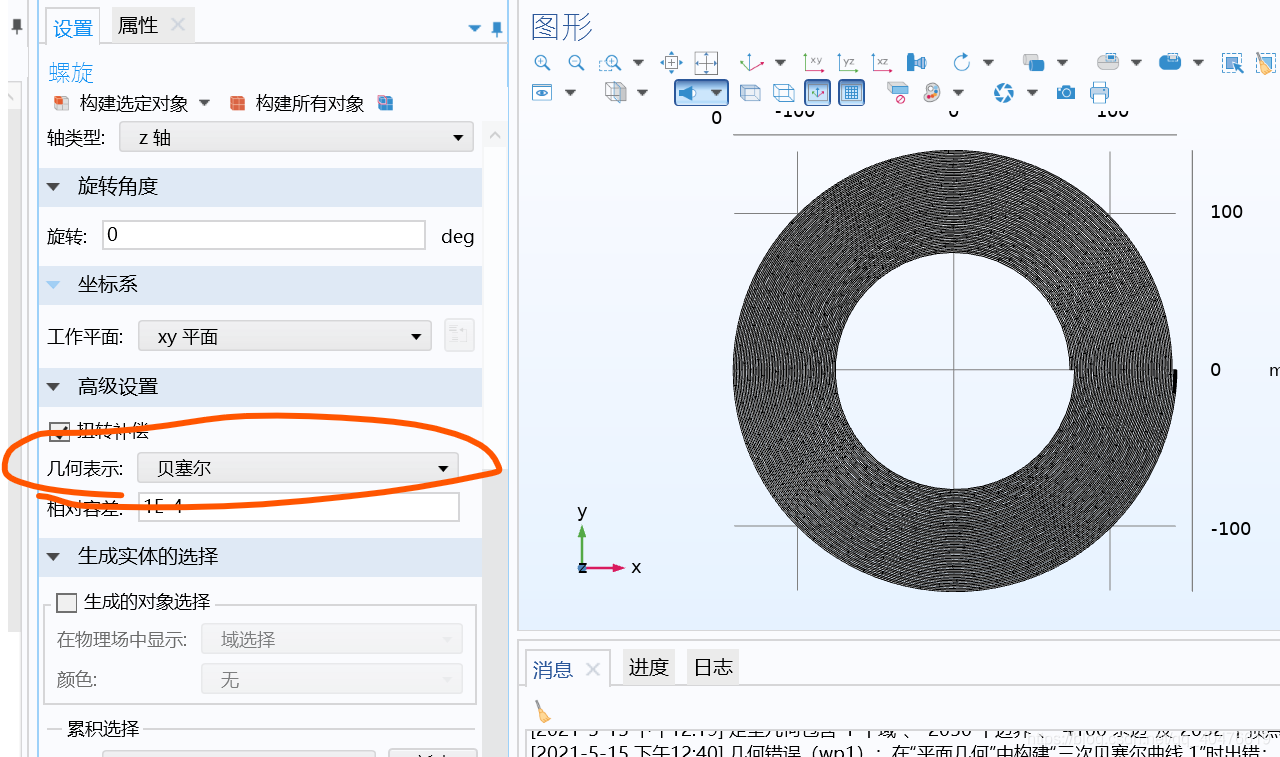

最后在高级设置的几何表示里面选中贝塞尔就可以了
在这里插入图片描述
