无线充电线圈仿真

一、Original Model

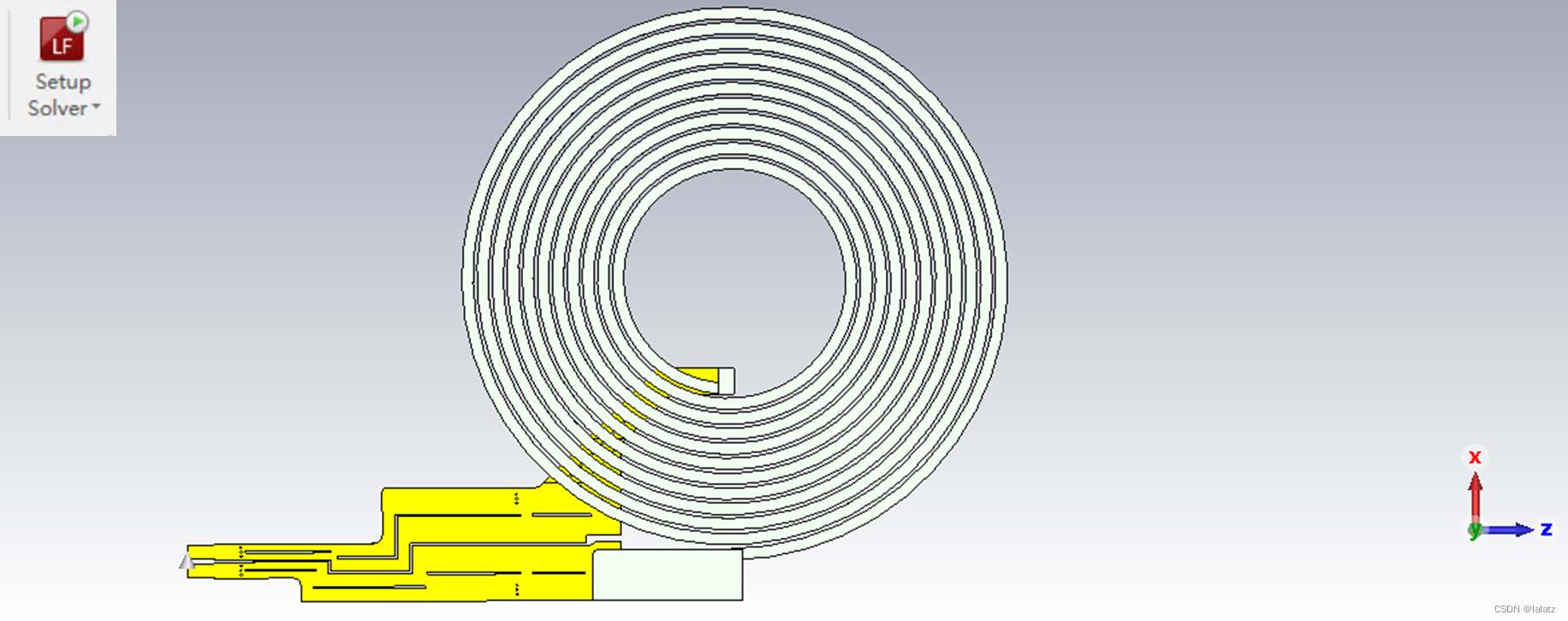

1. Pattern

在这里插入图片描述

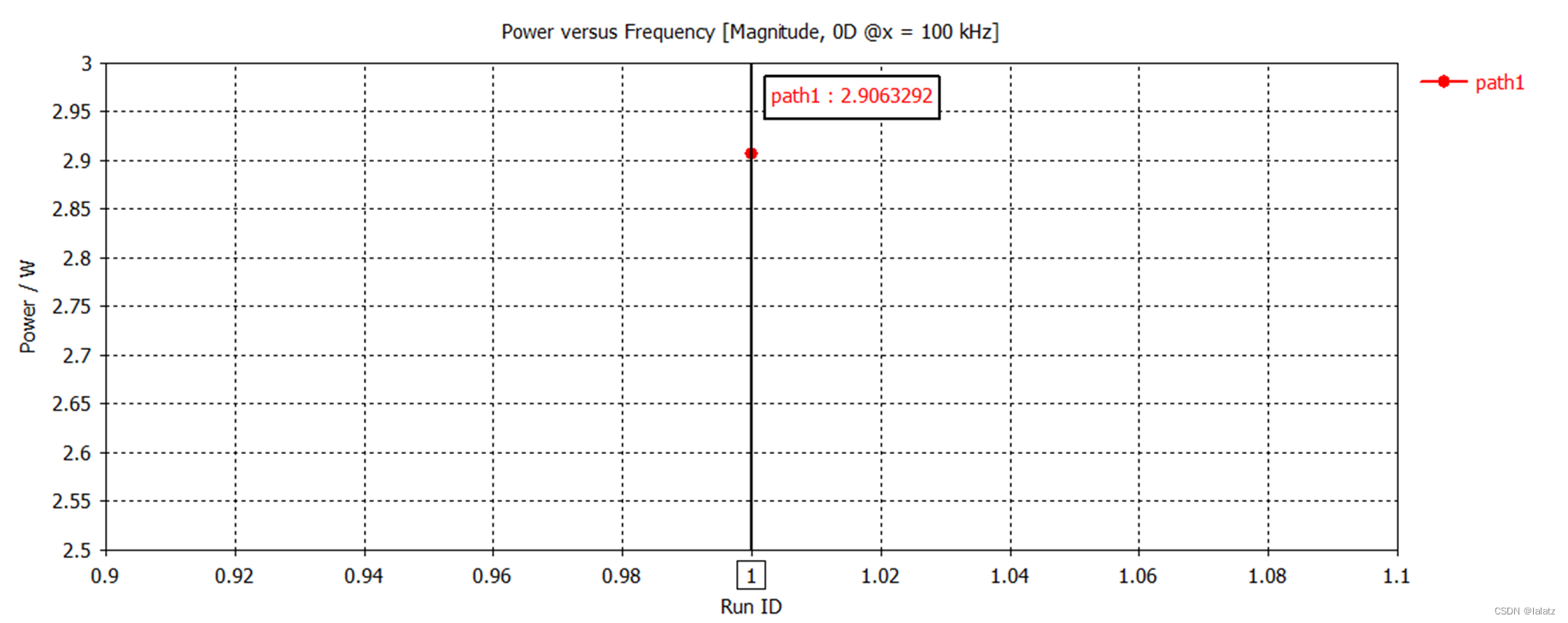

2.Power loss = Rdc，When I = 1A

在这里插入图片描述

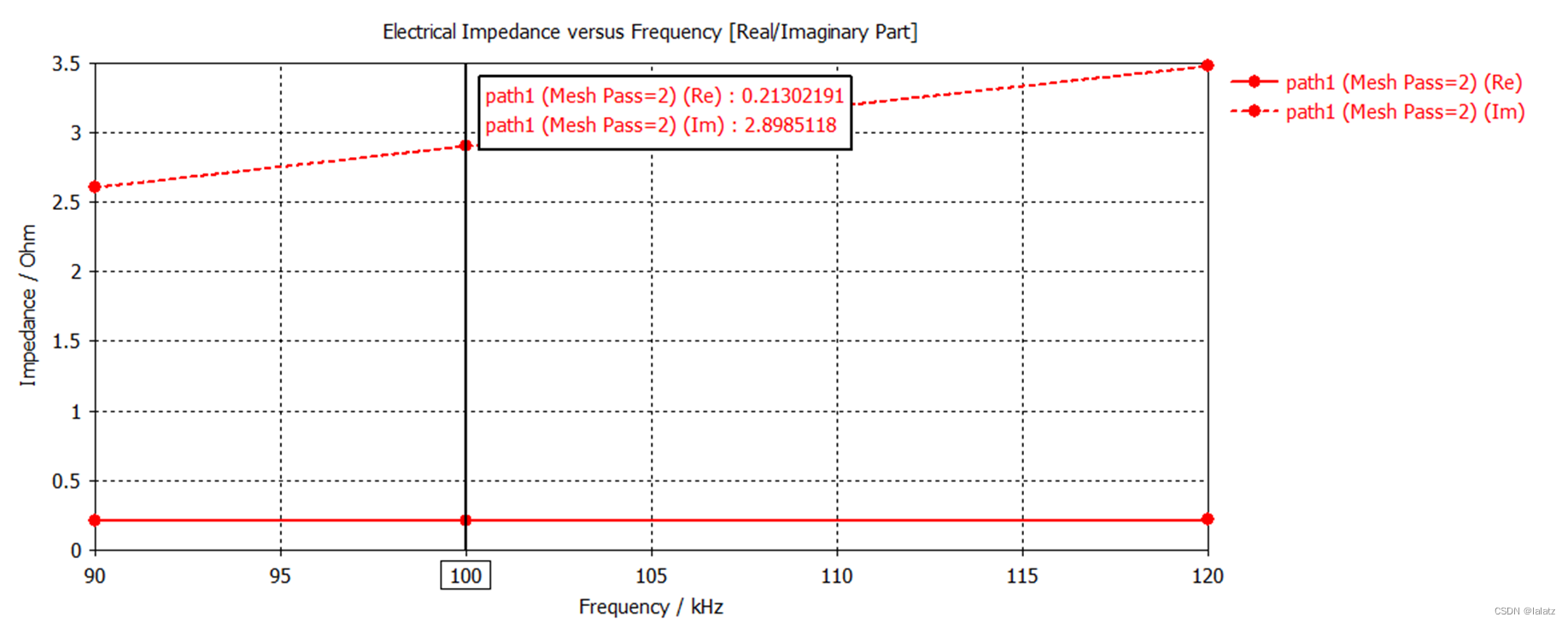

3.impedance：Re = 0.21 Ω，Im = 2.89 Ω

在这里插入图片描述

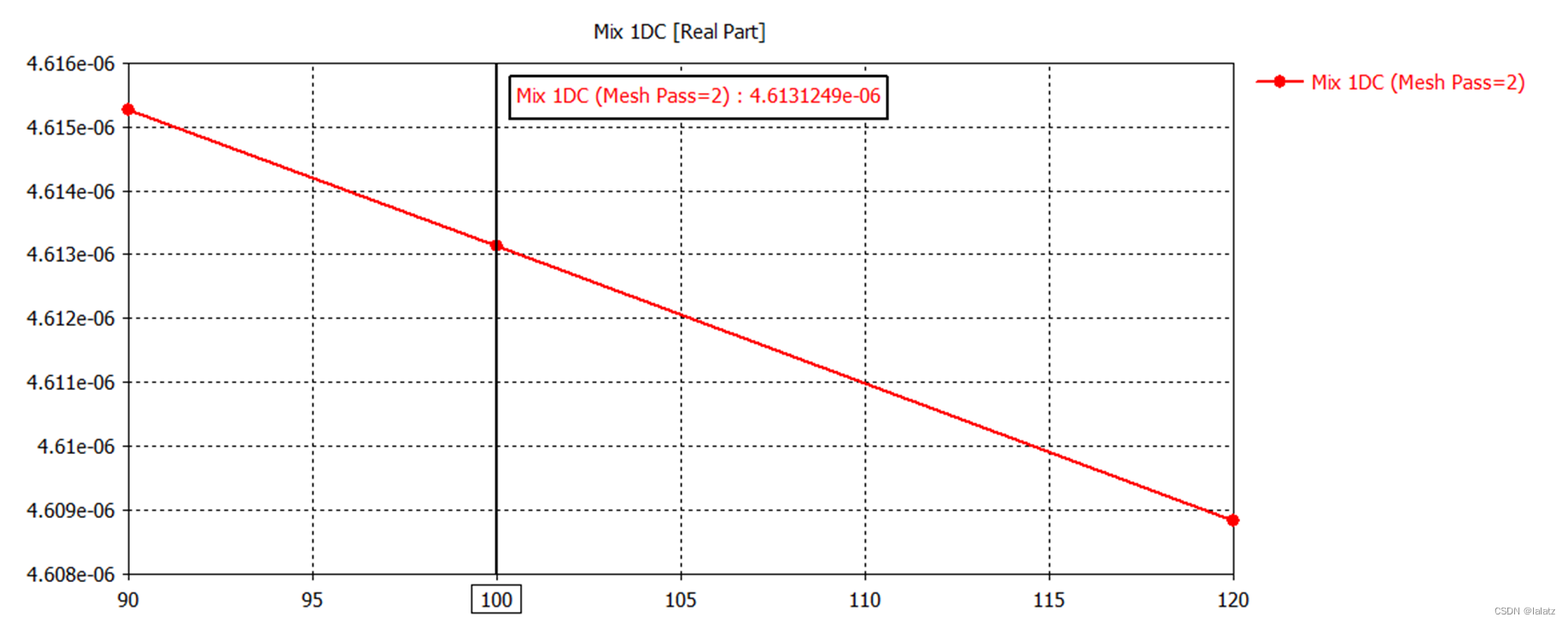

4.Inductance：L = 4.61 uH

在这里插入图片描述

二、LF Square module

1.Pattern

在这里插入图片描述

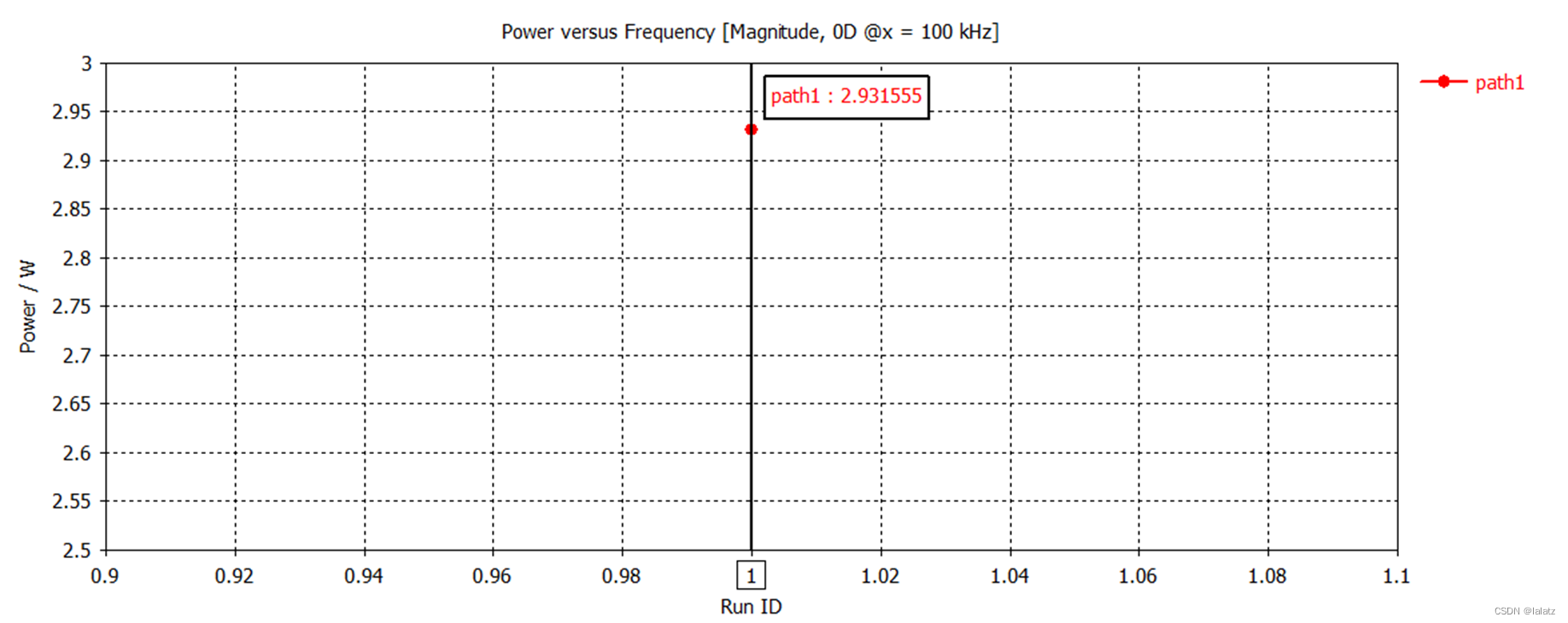

2.Power loss = Rdc，When I = 1A

在这里插入图片描述

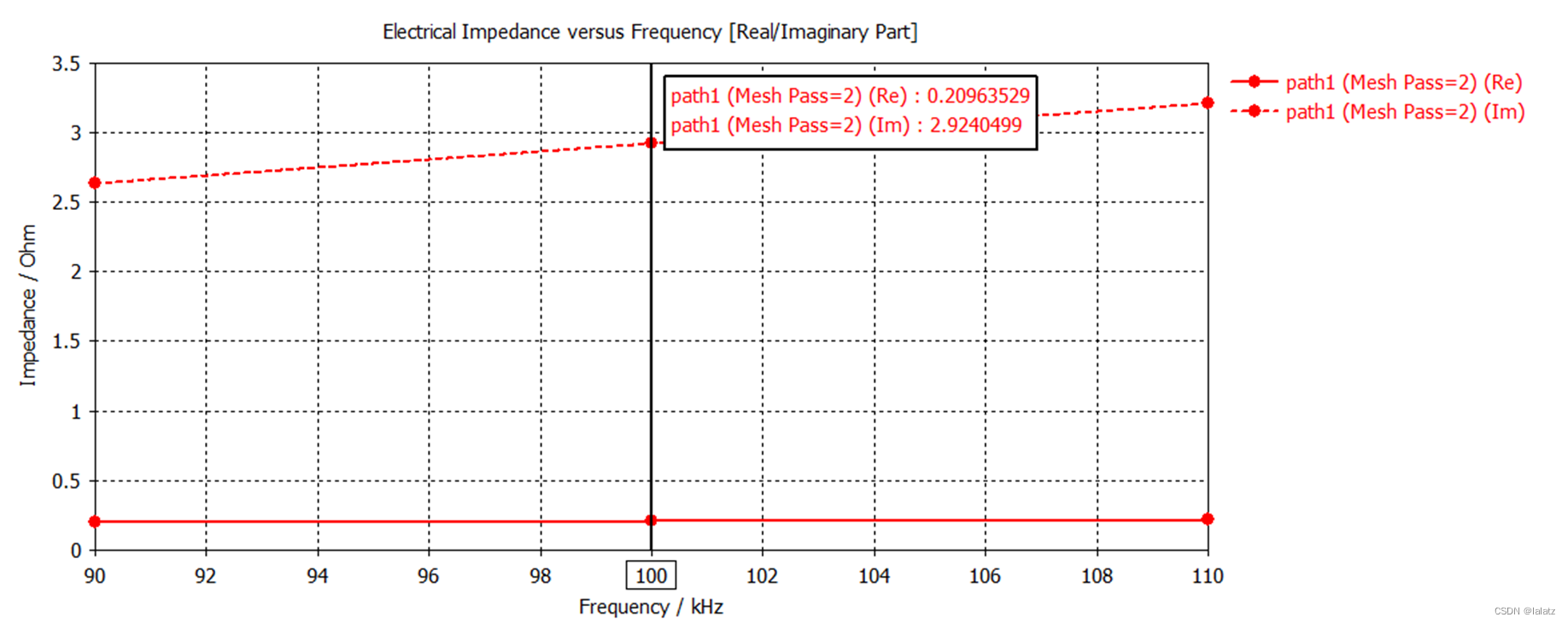

3.impedance：Re = 0.21 Ω，Im = 2.92 Ω

在这里插入图片描述

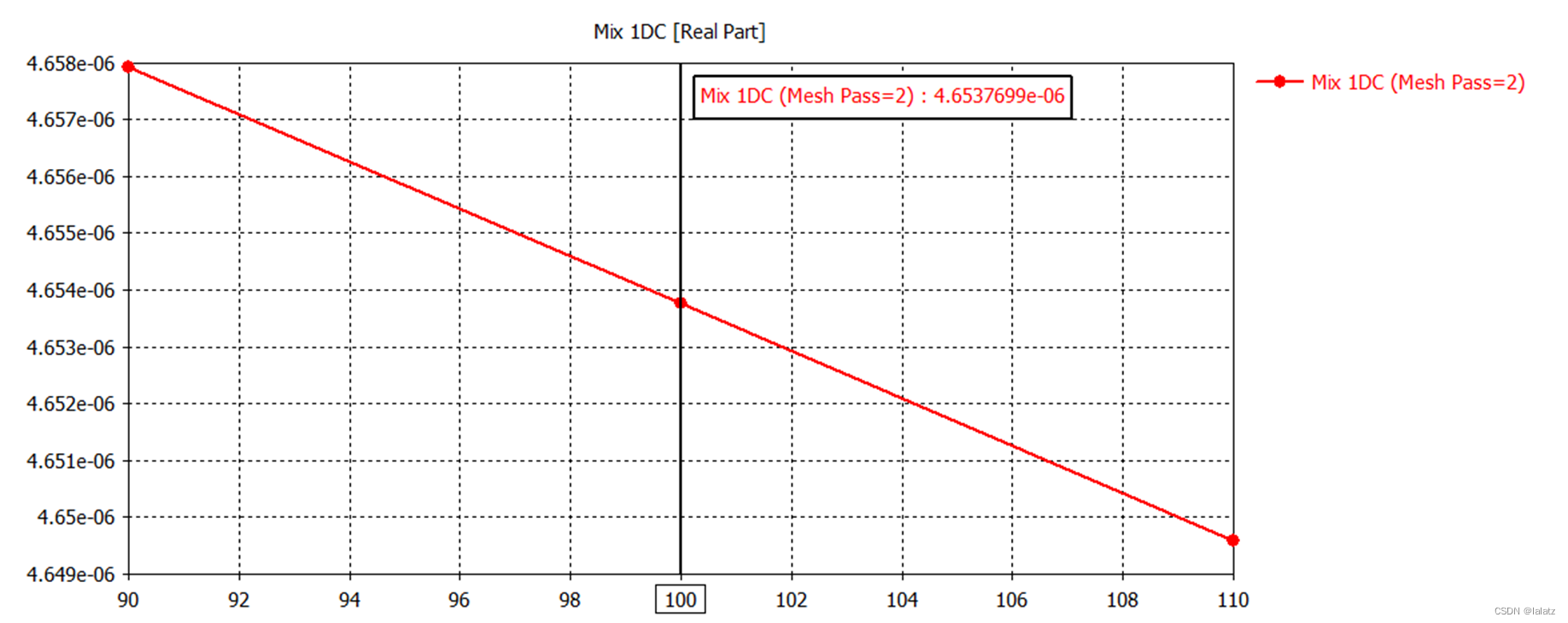

4.Inductance：L = 4.65 uH

在这里插入图片描述

三、MWS_Square model

1.Pattern

在这里插入图片描述

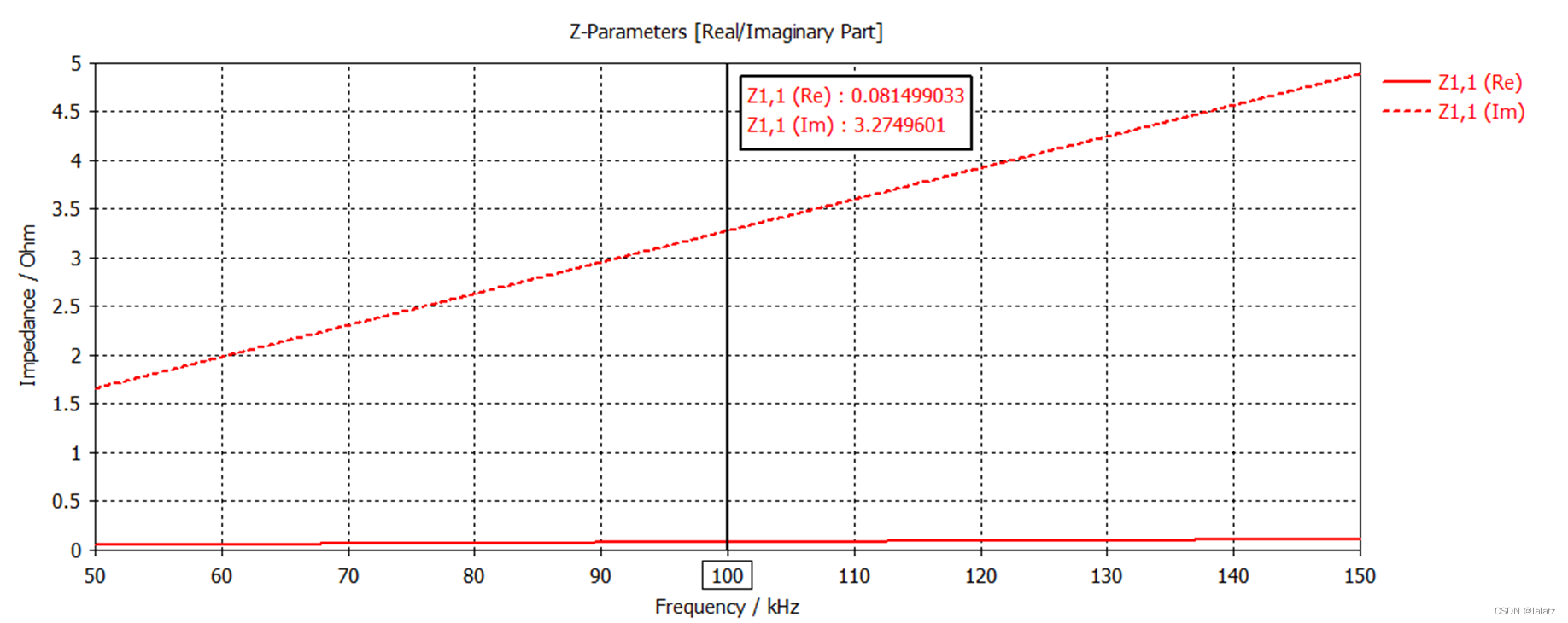

2.impedance：Re = 0.081 Ω，Im = 3.27 Ω

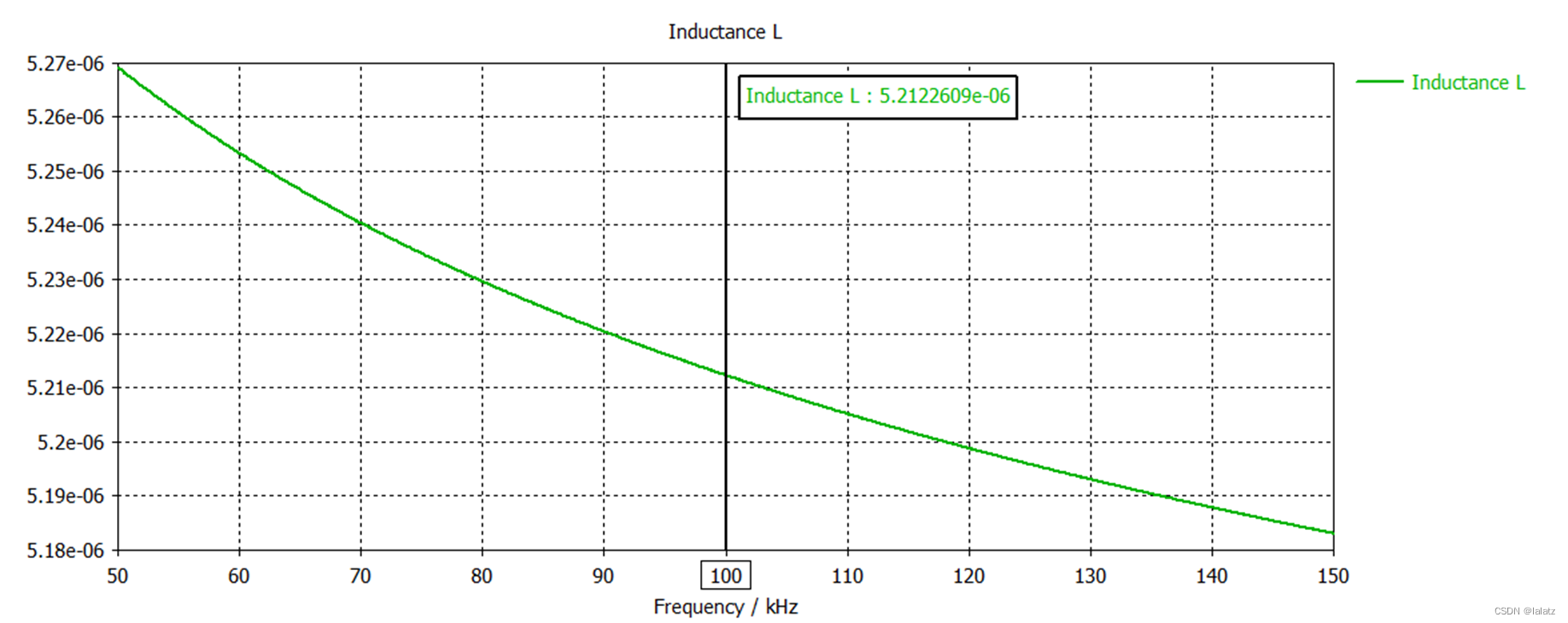

3.Inductance：L = 5.21 uH

在这里插入图片描述

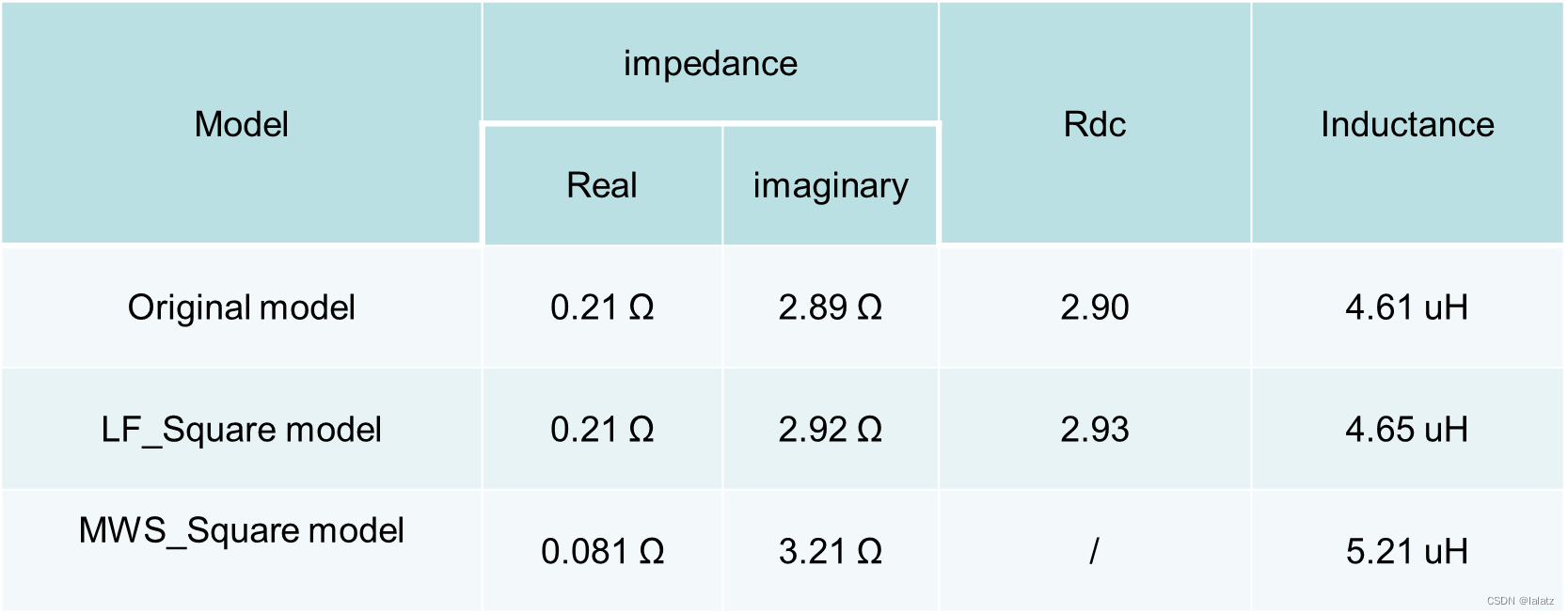

四、Summary

在这里插入图片描述
