2019年全国大学生电子设计竞赛综合测评电路仿真

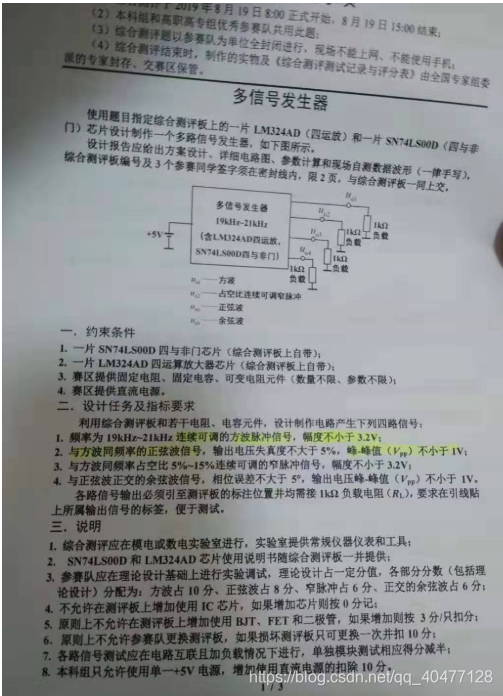

  看到网传的综合测评题目后,就在Multisim14.0上做了仿真,各个模块的原理模、数电书上都有讲到,不喜勿喷,仅供参考。面我们先来看看题目,题目如下图:
在这里插入图片描述
2、电路模块如下:

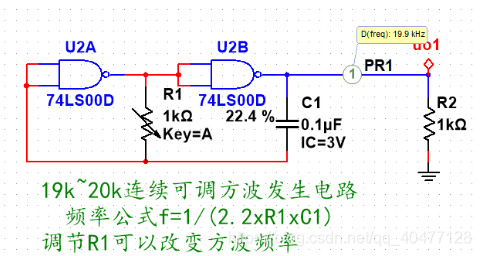

(1)方波产生电路
在这里插入图片描述

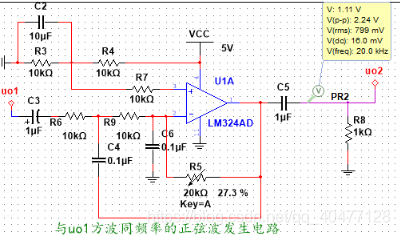

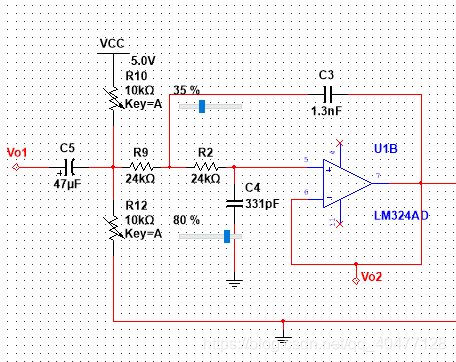

(2)正弦波产生电路

在这里插入图片描述在这里插入图片描述

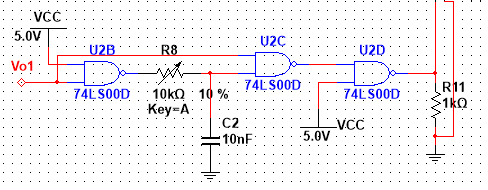

(3)占空比可变方波产生电路

在这里插入图片描述在这里插入图片描述
(4)余弦产生电路
在这里插入图片描述
(5)示波器波形
在这里插入图片描述

说明:电路仅供参考,只是仿真验证通过,实际焊接出来可能还需要调节部分阻容的大小,如有侵权请及时联系删除。
