基于Arduino的LD3320语音识别模块设计详解

文章目录

- 基于Arduino的LD3320语音识别模块设计详解
前言
一、LD3320驱动编写
二、第二部分用模拟SPI编写LD3320的驱动程序
- 模拟SPI通讯程序例程
三、IIC修改命令词

前言

本文章为记录本人的学习过程，最终目的是设计一款IIC通讯方式的语音识别模块，该模块的主要功能，就是识别程序中设定的指令词，并返回识别结果，指令词和对应的返回编号可在程序中任意修改，不需要去给语音识别模块烧录固件，支持命令词的动态编辑。
模块硬件包含一块单片机芯片，一块LD3320芯片，以及外围电路。PCB工程已开源，网上到处都有。
基础功能：
1.动态编辑命令词，不需要烧录模块的固件
2.识别成功后返回对应结果
文章将会记录我从零开始的调试步骤以及遇到的问题，还有解决问题的详细思路。
接下来我们开始。
工程已上传(PCB工程+模块固件+Demo)，有需要的可以先下载，链接挂在末尾

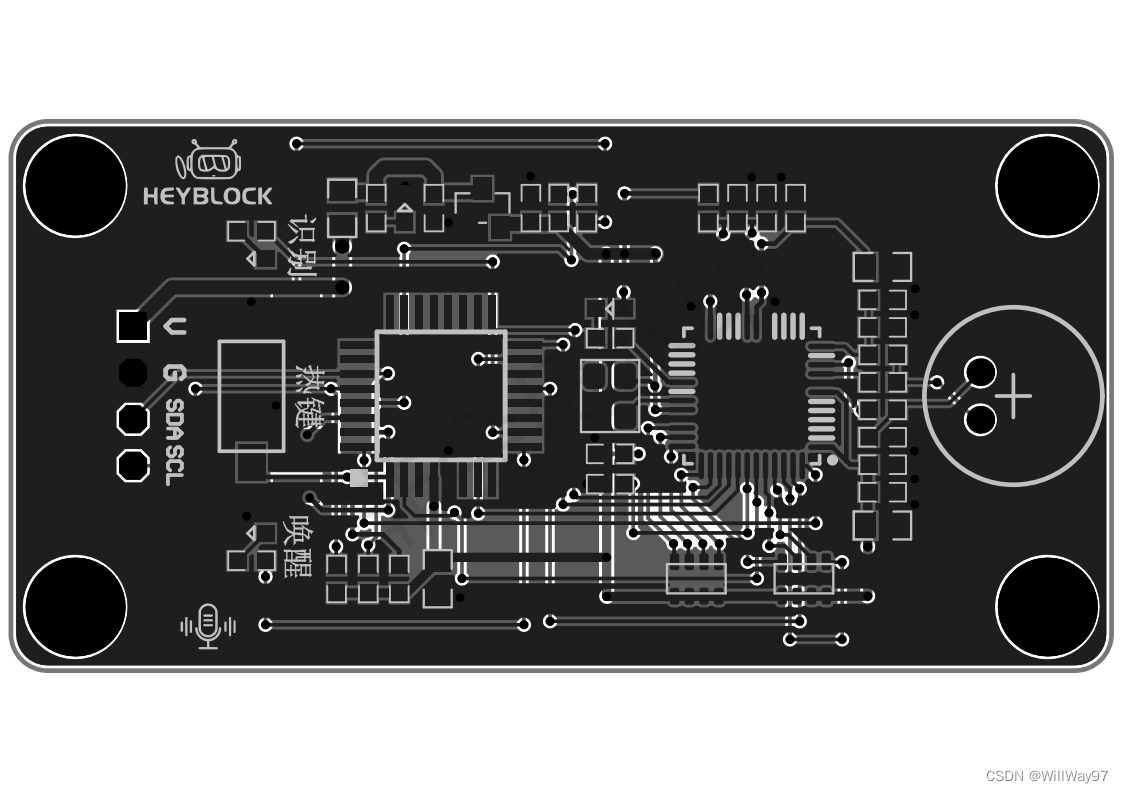

PCB如上所示
原理图如上所示

一、LD3320驱动编写

根据ICroute官方文档所写，想要驱动LD3320进行语音识别，可以使用软硬并口通讯方式对LD3320的寄存器进行读写从而驱动LD3320，也可以使用软硬SPI串行通讯方式对LD3320的寄存器进行读写，也可以驱动LD3320。需要注意的是，模拟并口驱动方式官方并不推荐，不仅速度慢，也会造成通讯不稳定等情况。推荐使用硬件SPI进行驱动，如果MCU没有SPI的硬件接口，也可以使用普通I/O口模拟SPI进行通讯，较为稳定。

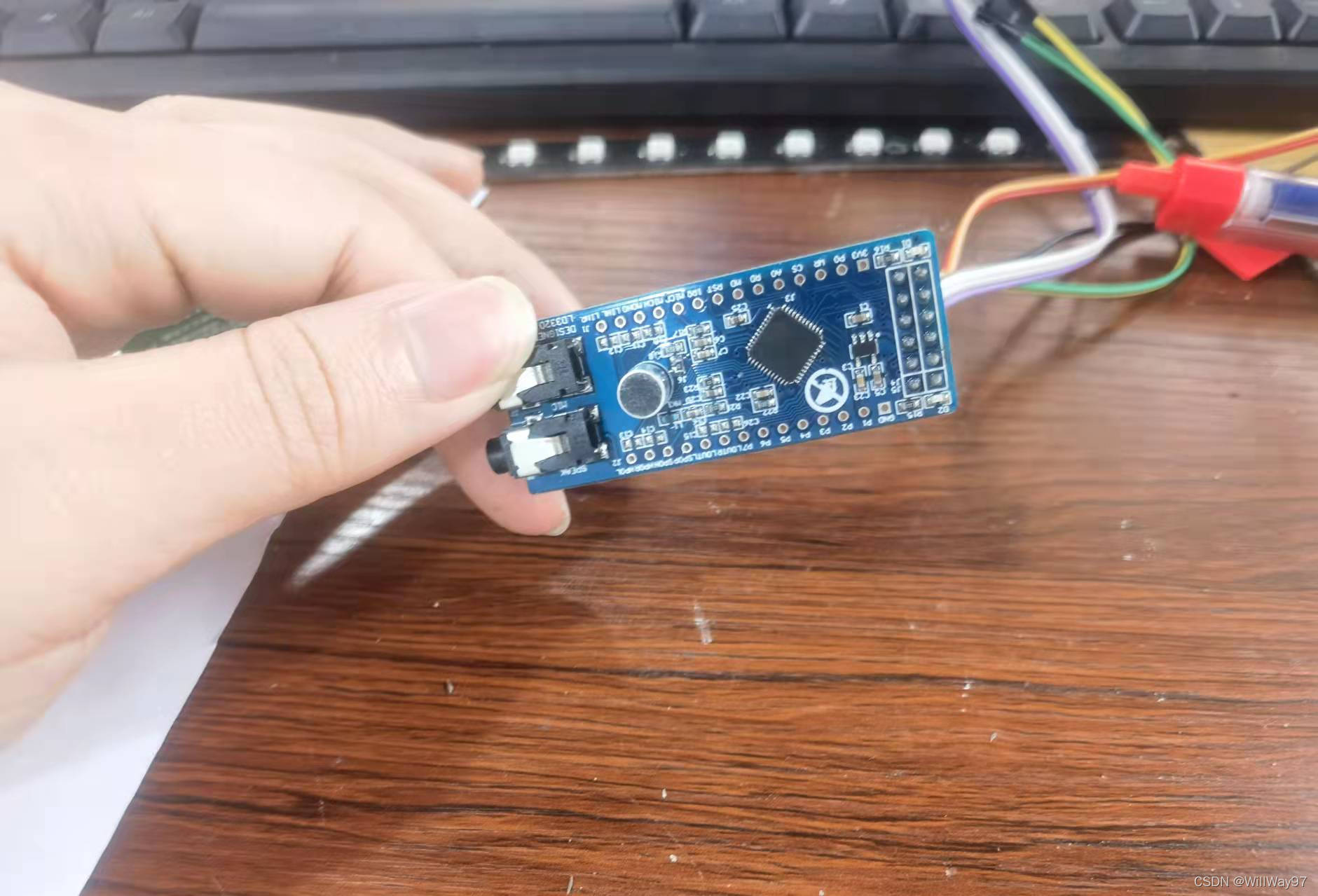

回到正题，我手头正好有一块网上买的LD3320模块，是不带单片机的那种，板子上只有LD3320的那种。
在这里插入图片描述

直接先拿Arduino UNO开发板和这款LD3320进行原理测试，Let’s go。
直接用杜邦线，按如下方式连接：

5V – VCC
GND – GND
MISO – D12
MOSI – D11
SCK – D13
NSS – D4
RST – D9
IRQ – D2
WR – GND

官方文档所说，LD3320的电压为3V3，通讯引脚耐压也是3V3，超过3V3会使模块使用不稳定，但是在使用Arduino的实际测试中，未使用电压转换模块，反应良好。~~千万别学我，最好还是用3V3该转压还是得转~~请注意，引脚电平可以超过3v3，但是！电源只能是3v3
本部分我分为三小步来完成：

step 1.0 使用Arduino的SPI库，通过硬件SPI和LD3320通讯，读写寄存器
setp 1.1 访问LD3320的三个指定寄存器，检查硬件连接的可靠性
setp 1.2 进行驱动程序的编写，驱动LD3320进行语音识别

step 1.0 使用Arduino的SPI库，通过硬件SPI和LD3320通讯，读写寄存器

这一步的主要目的，是确定和LD3320能否进行正常的通讯，众所周知，SPI是一种串行通讯方式，需要至少连接五根线，为什么是五而不是四，因为要公地。
【SCK】》》同步主机产生的数据传输的时钟脉冲。
【MOSI】》》用于向外设发送数据的线，主机从这个引脚发送，从机从这个引脚接收。
【MISO】《《用于向主设备发送数据的线，主机从这个引脚接收，从机从这个引脚发送。
【CS】》》片选信号，主机控制这个引脚来开启和禁用从机，低电平使能。
【GND】祖传公地。
好了，SPI相关的知识我们就了解这么多，我们只需要知道他是全双工串行通讯，还有这些引脚是干啥的就可以了。继续下一步。

我们要和LD3320进行通讯，首先要让LD3320工作，我们需要先复位芯片，激活内部DSP。
只需要将LD3320芯片的47脚【RSTB*】发一个低电平，就可以复位LD3320到初始状态。然后需要激活DSP，就需要对片选【CS】做一次拉低再拉高的操作。

复位LD3320激活内部dsp的子函数

void LD_reset()//对LD3320复位  对47脚发送低电平 然后反转片选一次 激活DSP：
{
  digitalWrite(RSTB, HIGH);
  delay(1);
  digitalWrite(RSTB, LOW);
  delay(1);
  digitalWrite(RSTB, HIGH);
  delay(1);
  cSLow();
  delay(1);
  cSHigh();
  delay(1);
  //writeReg(0xb9, 0x00);  //寄存器 0xB9  当前添加识别语句的字符串长度   初始化时写入0x00
}

激活DSP之后，就可以进行LD3320的寄存器读写了，我们使用的是SPI串行方式，根据官方的文档描述，SPI的通讯参数需要设置如下：
~~SPI没有官方标准，所以要好好看芯片的datasheet~~
在这里插入图片描述

在Arduino的setup里对SPI参数进行设置

void setup() {
	......
  SPI.setClockDivider(SPI_CLOCK_DIV16);  //16分频
  SPI.setDataMode(SPI_MODE2);  //时钟极性CPOL 1   时钟相位CPHA  0
  SPI.setBitOrder(MSBFIRST);  //高位在前
	......
}

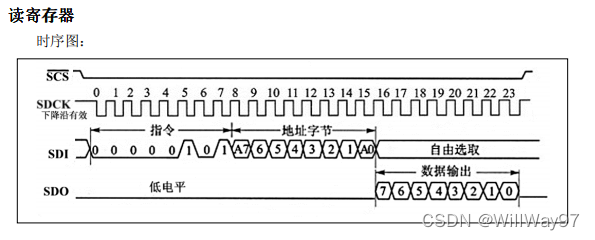

接下来写一个用于读寄存器的程序，根据官方文档描述，要读寄存器，需要先发送0x05，然后再发送十六进制的寄存器地址，然后再读取芯片返回过来的十六进制数据。

读寄存器的子函数

unsigned char LD_readReg(unsigned char address)
{
  unsigned char result;//局部变量 保存读取的数据
  cSLow();   //片选使能 低电平有效
  delay(10);
  SPI.transfer(0x05);
  SPI.transfer(address);  //发送 寄存器地址
  result = SPI.transfer(0x00);  //读取数据
  cSHigh();  //片选去使能
  return (result);   //返回数据
}

接下来写一个用于写寄存器的程序，根据官方文档描述，要写取寄存器，需要先发送0x04，然后再发送十六进制的寄存器地址，最后发送十六进制数据。

写寄存器的子函数

void LD_writeReg(unsigned char address, unsigned char value)
{
  cSLow();//片选使能
  delay(10);
  SPI.transfer(0x04);//发送0x04  是写入模式
  SPI.transfer(address);  //发送 寄存器地址
  SPI.transfer(value);  //发送 数据
  cSHigh();//片选去使能
}

接下来，进行对LD3320寄存器的读写测试。
如果，我们先向可读写的寄存器写入某个数值，再读出来，用来检查寄存器读写是否正常。
每次先向一个寄存器写，再读出来，内容是完全正确，但是在接下来的语音识别操作中，发现LD3320芯片并不会鸟你，这是为什么呢，因为可能你的数据存在SPI的总线上，但是没有Touch到寄存器里面
所以我建议读写寄存器的序列如下：

对寄存器写入再读取的操作顺序

void setup() {
......
  LD_reset();//先复位激活LD3320
  delay(1);
  LD_readReg(0x06);//读取一次0X06寄存器
  delay(1);
  LD_writeReg(0x35, 0x33);//对寄存器0x35写入0x33
  LD_writeReg(0x1b, 0x55);//对寄存器0x1b写入0x55
  LD_writeReg(0xb3, 0xaa);//对寄存器0xb3写入0xaa
  Serial.print(LD_readReg(0x35),HEX); Serial.print(" ");//读取并打印寄存器0x35的值
  Serial.print(LD_readReg(0x1b),HEX); Serial.print(" ");//读取并打印寄存器0x1b的值
  Serial.print(LD_readReg(0xb3),HEX); Serial.println(" ");//读取并打印寄存器0xb3的值
}

就是向 3 个寄存器先依次写数据，再依次读数据出来。作为比较。
这样可以有效地验证读写寄存器是否正常。
如果结果是 33 55 aa 那么恭喜你，读写寄存器正常，可以进行下一步操作了。
~~这一步基本不会出错，如果出错了，请详细比对SPI的参数设置~~
step1.0 完整代码，在工程文档中，有需要的直接下载即可

setp 1.1 访问LD3320的三个指定寄存器，检查硬件连接的可靠性

既然已经可以正常读写LD3320的寄存器了，那为了保证LD3320稳定工作，再来检查一下硬件之间连接的可靠性。
我们在复位LD3320之后，读取寄存器0x06两次，再读取寄存器0x35和0xb3，将值打印出来。

访问三个指定寄存器的操作

void setup() {
......
  LD_reset();//先复位激活LD3320
  delay(1);
  Serial.print(LD_readReg(0x06),HEX); Serial.print(" "); //读取并打印寄存器0x06的值
  Serial.print(LD_readReg(0x06),HEX); Serial.print(" "); //读取并打印寄存器0x06的值
  Serial.print(LD_readReg(0x35),HEX); Serial.print(" "); //读取并打印寄存器0x35的值
  Serial.print(LD_readReg(0xb3),HEX); Serial.println(" ");//读取并打印寄存器0xb3的值
  }

如果打印出来的值，是 87 87 80 FF 或者 00 87 80 FF 则正常。不要把LD3320断电，复位Arduino UNO ,多读取几次，看看值是否稳定，如果稳定，则连接非常稳定。就可以进行语音识别的操作了。

setp 1.2 进行驱动程序的编写，驱动LD3320进行语音识别

现在我们进行完整驱动的编写。首先，先介绍驱动LD3320进行语音识别的流程。
ASR初始化→写入识别列表→开始识别→准备好中断函数→打开中断
然后每次识别到语音，无论是否识别到命令词，就会触发中断，运行你准备好的中断函数，正常情况是只运行一次就结束了，但是你可以在中断函数中添加ASR初始化→开始识别，继续进行下一轮识别，达到循环识别的目的。

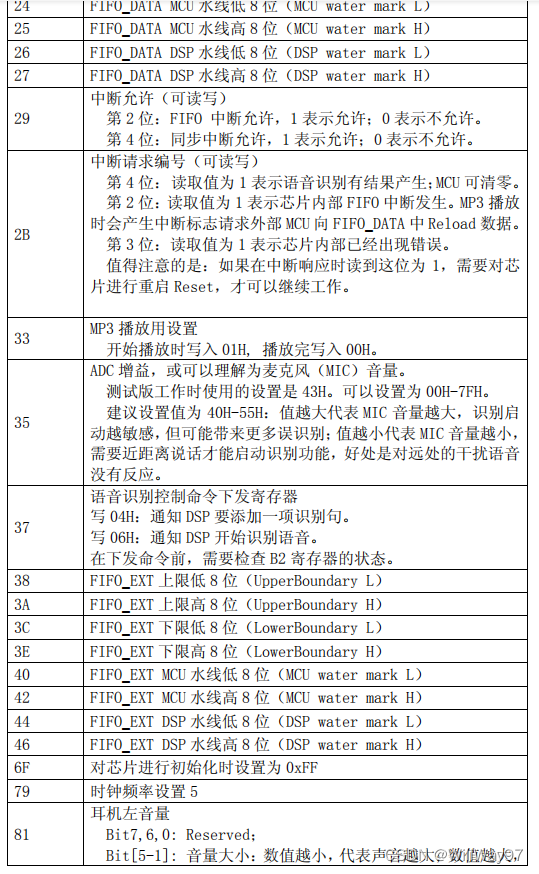

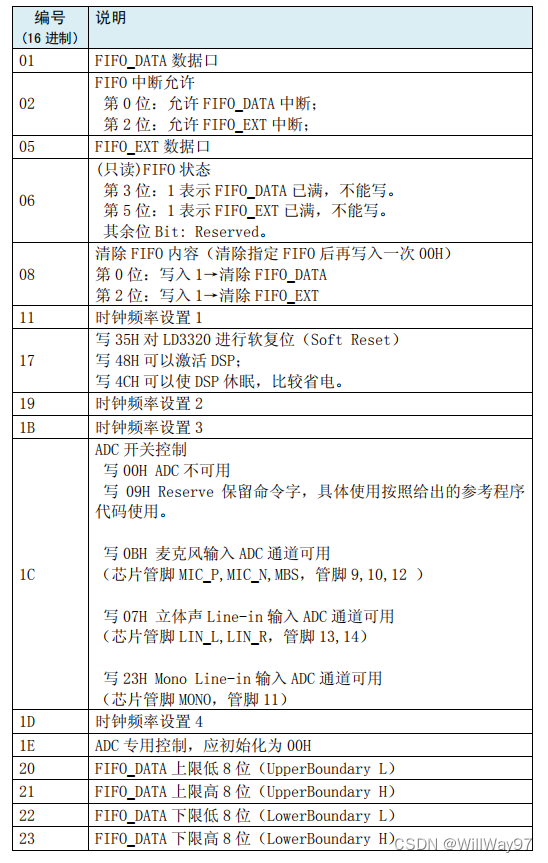

接下来，我们按照流程来编写驱动程序。先贴两张寄存器地址的图表。
在这里插入图片描述

通用初始化函数，直接抄作业就可以了，都是官方例程，唯一需要注意的，就是晶振频率相关的四个变量

void LD_Init_Common()//通用初始化
{
  LD_readReg(0x06);
  LD_writeReg(0x17, 0x35);
  delay(10);
  LD_readReg(0x06);
  LD_writeReg(0x89, 0x03);
  delay(5);
  LD_writeReg(0xcf, 0x43);
  delay(5);
  LD_writeReg(0xcb, 0x02);
  LD_writeReg(0x11, PLL_11);//和晶振频率有关，注意调整
  LD_writeReg(0x1e, 0x00);
  LD_writeReg(0x19, PLL_ASR_19);//和晶振频率有关，注意调整
  LD_writeReg(0x1b, PLL_ASR_1B);//和晶振频率有关，注意调整
  LD_writeReg(0x1d, PLL_ASR_1D);//和晶振频率有关，注意调整
  delay(10);
  LD_writeReg(0xcd, 0x04);
  LD_writeReg(0x17, 0x4c);
  delay(5);
  LD_writeReg(0xb9, 0x00);
  LD_writeReg(0xcf, 0x4f);
  LD_writeReg(0x6f, 0xff);
}

ASR初始化函数，一样的，抄作业就完事了，没什么需要注意的

void LD_Init_ASR() /**语音识别初始化**/
{
  LD_Init_Common();
  LD_writeReg(0xbd, 0x00);
  LD_writeReg(0x17, 0x48);
  delay(10);
  LD_writeReg(0x3c, 0x80);
  LD_writeReg(0x3e, 0x07);
  LD_writeReg(0x38, 0xff);
  LD_writeReg(0x3a, 0x07);
  LD_writeReg(0x40, 0);
  LD_writeReg(0x42, 8);
  LD_writeReg(0x44, 0);
  LD_writeReg(0x46, 8);
  delay(1);
}

接下来，写入识别列表，也就是把自定义的命令词写入到LD3320里面。需要注意的是，我们在写入识别列表之前，要先读取0xB2寄存器的值，查看芯片的状态是否正常，如果不正常，则需要先复位一次芯片，再重新初始化，再写入。为什么会出现不正常的情况，主要原因，是电压和电流不稳定造成的。

检查0xB2寄存器的函数，返回1则正常，返回0失败

int LD_Check_ASRbusyFlag_b2()/**检查芯片状态**/
{
  for (int j = 0; j < 10; j++)
  {
    if (LD_readReg(0xb2) == 0x21)//寄存器值0x21为空闲
    {
      return 1;
    }
    delay(10);
  }
  return 0;
}

如果检查寄存器结果是正常，那么就可以写入识别词了。

写入识别列表的函数，char *pass也可以用string pass代替

int LD_ASRAddFixed(char *pass, int num) /**添加命令词**/
{
  int i; //局部变量 用来循环写入识别字的数据，并记录字符的长度
  int flag;//返回添加成功或者失败
  flag = 1;
  for (int j = 0; j < 5; j++) {//这个循环没有任何意义
    if (LD_Check_ASRbusyFlag_b2() == 0) {
      flag = 0;
      break;//如果检查到不支持，则退出，并返回添加失败
    }
    LD_writeReg(0xc1, num);//添加命令的编号
    LD_writeReg(0xc3, 0);//识别字添加时写入0x00
    LD_writeReg(0x08, 0x04);//清除数据缓存器内容
    delay(1);
    LD_writeReg(0x08, 0x00);//清除后再次写入0x00
    delay(1);
    for (i = 0; i <80; i++)//为什么i<80,因为单个命令词最多支持80字节，最好只写入79字节
    {
      if (pass[i] == 0)break;//如果读取到空字符则退出循环写入
      LD_writeReg(0x5, pass[i]);///将识别字写入寄存器0x05
    }
    LD_writeReg(0xb9, i);//在0xb9寄存器写入当前字符长度
    LD_writeReg(0xb2, 0xff);
    LD_writeReg(0x37, 0x04);//在0x37寄存器写入 0x04通知DSP 我要写入一条识别词
    break;//写入完成，退出
  }
  return flag;//返回添加成功或者失败
}

接下来，就要启动识别了。

启动识别函数，照抄就行，这些变量都在程序头部进行宏定义

int LD_AsrRun()/**启动ASR**/
{
  LD_writeReg(0x35, MIC_VOL);//在0x35寄存器 写入识别灵敏度
  LD_writeReg(0xb3, speech_endpoint);//在0xb3寄存器 写入语音端点检测功能的灵敏度  0关闭 数值越小越灵敏
  LD_writeReg(0xb4, speech_start_time);//在0xb4寄存器 写入判断语句开始的时间
  LD_writeReg(0xb5, speech_end_time);//在0xb5寄存器 写入判断语句结束的时间
  LD_writeReg(0xb6, voice_max_length);//在0xb6寄存器 写入识别语句的最长长度
  LD_writeReg(0xb7, noise_time);//在0xb7寄存器 写入初始忽略掉的底噪时间
  LD_writeReg(0x1c, 0x09);//保留命令字
  LD_writeReg(0xbd, 0x20);//保留命令字
  LD_writeReg(0x08, 0x01);//清除缓存器
  delay( 1);
  LD_writeReg(0x08, 0x00);//再次写入00
  delay( 1);
  if (LD_Check_ASRbusyFlag_b2() == 0) //查看寄存器0xb2的值是否正常
  {
    return 0;//不正常返回0 ，启动失败
  }
  LD_writeReg(0xb2, 0xff);//更新寄存器0xb2的值
  LD_writeReg(0x37, 0x06);//通知dsp开始语音识别
  delay( 5 );
  LD_writeReg(0x1c, 0x0b);//选择声音输入方式，因为我用双极电容麦，直接写入0x0B，
  LD_writeReg(0x29, 0x10);//中断开启
  LD_writeReg(0xbd, 0x00);//启动ASR模块
  return 1;//成功
}

启动之后，我们准备好中断函数，用来响应LD3320发送的中断信号，查询返回值并启动下一轮识别。

中断响应函数

void LD_ASRget()/**中断执行程序**/
{
  /****以下程序对LD3320的运算结果进行分析，取其运算结果****/
  uint8_t Asr_Count = 0;
  LD_writeReg(0x29, 0) ;
  LD_writeReg(0x02, 0) ;
  if ((LD_readReg(0x2b) & 0x10) && LD_readReg(0xb2) == 0x21 && LD_readReg(0xbf) == 0x35)
  {

    Asr_Count = LD_readReg(0xba); //读取有几个候选值
    if (Asr_Count > 0 && Asr_Count < 4)
    {
      readnum = LD_readReg(0xc5); //得到最佳选项 如果你需要其他选项，可以去另外三个寄存器掏
      readflag = 1;
    }
    else {
      Serial.println("运算结果是无法识别");
    }
    LD_writeReg(0x2b, 0);
    LD_writeReg(0x1C, 0);
  }
  else {
    Serial.println("运算结果是无法识别");
  }
  /****以下程序对LD3320进行初始化，预备进行下一次识别****/
    LD_readReg(0x06);
    delay(10);
    LD_readReg(0x06);
    LD_writeReg(0x89, 0x03);
    delay(5);
    LD_writeReg(0xcf, 0x43);
    delay(5);
    LD_writeReg(0xcb, 0x02);
    LD_writeReg(0x11, PLL_11);
    LD_writeReg(0x1e, 0x00);
    LD_writeReg(0x19, PLL_ASR_19);
    LD_writeReg(0x1b, PLL_ASR_1B);
    LD_writeReg(0x1d, PLL_ASR_1D);
    delay(10);
    LD_writeReg(0xcd, 0x04);
    LD_writeReg(0x17, 0x4c);
    delay(5);
    LD_writeReg(0xcf, 0x4f);
    LD_writeReg(0xbd, 0x00);
    LD_writeReg(0x17, 0x48);
    delay(10);
    LD_writeReg(0x3c, 0x80);
    LD_writeReg(0x3e, 0x07);
    LD_writeReg(0x38, 0xff);
    LD_writeReg(0x3a, 0x07);
    LD_writeReg(0x40, 0);
    LD_writeReg(0x42, 8);
    LD_writeReg(0x44, 0);
    LD_writeReg(0x46, 8);
    delay(1);
    LD_writeReg(0x1c, 0x09);
    LD_writeReg(0xbd, 0x20);
    LD_writeReg(0x08, 0x01);
    delay( 1);
    LD_writeReg(0x08, 0x00);
    delay( 1);
    LD_writeReg(0xb2, 0xff);
    LD_writeReg(0x37, 0x06);
    delay( 5 );
    LD_writeReg(0x1c, 0x0b);
    LD_writeReg(0x29, 0x10);
    LD_writeReg(0xbd, 0x00);
}

把这个丢在LOOP里面循环运行

int LD_Read()
{
  if (readflag == 1)
  {
    readflag = 0;
    return readnum;
  }
  return -1;
}

所有的子函数都准备完毕了，接下来，开始识别！
Let’s Go!!!

再来个运行语音识别的子函数，我保证是最后一个了

int RunASR()
{
  int asrflag = 0;
  for (int z = 0; z < 5; z++) {//循环尝试五轮
    LD_Init_ASR();//进行ASR初始化
    delay(100);//延时时间自己控制，可以改5ms
    if (LD_ASRAddFixed("kai deng", 1) == 0) {//添加命令词kai deng,编号是1，注意，两个字的拼音用空格隔开
      LD_reset();                   //如果失败了，复位芯片
      delay(100);
      continue;                     //进行下一轮尝试
    }
    if (LD_ASRAddFixed("guan deng", 2) == 0) {//添加命令词guan deng,编号是2
      LD_reset();//如果失败了，复位芯片
      delay(100);
      continue;//进行下一轮尝试
    }
    if (LD_AsrRun() == 0) {//启动识别
      LD_reset();//如果失败了，复位芯片
      delay(100);
      continue;//进行下一轮尝试
    }
    asrflag = 1;//运行到这里了，说明上面的步骤都成功了
    break;//退出循环
  }
  return asrflag;//返回状态，成功或者失败
}

接下来调用RunASR()函数就可以启动语音识别了，当然你也可以这样写

if(RunASR()==0){
	Serial.println("ASR启动失败");
}
else
	Serial.println("ASR启动成功");

然后就可以愉快得尝试了。

二、第二部分用模拟SPI编写LD3320的驱动程序

模拟SPI通讯程序例程

时隔不知多少日，我又来更新了~~~~~~~~~~
这部分内容来介绍一下模拟SPI通讯，为什么要这样做呢，因为部分的单片机没有硬件SPI的支持，只能通过普通引脚来模拟SPI，达到通讯的目的，不过这样实现的通讯，往往速度较硬件SPI慢的不止一点点，也不够稳定，只能说，勉强够用。
先附上时序图，其实和硬件SPI的时序一毛一样。

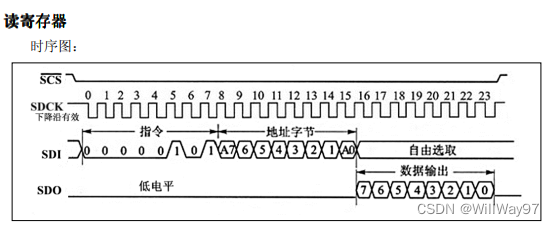

在这里插入图片描述

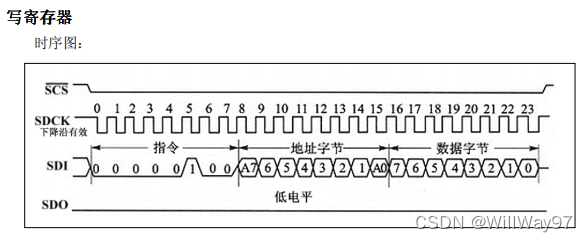

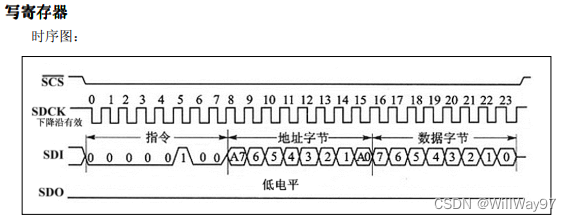

和常规的 SPI通讯一样，查看时序图可知这四个引脚的状态。CS引脚（片选引脚SCS），低电平有效，也就是说在开始通讯之前，要先将CS引脚置为低电平，结束通讯之后，将CS引脚置为高电平。CLK引脚（时钟信号引脚SDCK），在开始通讯之后，要送出稳定的时钟信号，下降沿有效，在CLK送出下降沿的时候，MOSI（SDI）或者MISO（SDO）线上的电平信号才被记录为一个位数据。
写寄存器的操作和之前一样，要先写入一个字节0x04（写入寄存器的指令，读出寄存器为0x05），再写入一个字节（地址的值），最后写入数据。如图所示的SDI线上的时序，分为了三个字节位置，分别是指令字节、地址字节、数据字节，每个四节各八位。众所周知，0b1111 1111是0xFF，写寄存器的图中指令字节是0b 0000 0100，也就是0x04，这是8421-BCD码的知识点，不会的同学自己百度哦。

废话不多说，直接上程序。

头部宏定义
nop根据单片机的运行周期自行调整，没有很严格的要求

#define nop 0.07
#define CS D4
#define SPI_MOSI_PIN  D11
#define SPI_SCK_PIN   D13
#define SPI_MISO_PIN  D12

模拟SPI写寄存器的部分程序
程序分成三个部分，分别为写入指令，写入地址，写入数据，三个流程结束，就成功完成了写寄存器的操作

void LD_writeReg(unsigned char address, unsigned char dataout)
{
  unsigned char i = 0;
  unsigned char Command = 0x04;//写寄存器的指令
  cSLow();//片选使能
  delayMicroseconds(nop * 3);//延时三个机器周期，如果通讯不正常，调整这里的延时时间可以解决问题
  //写入 指令
  for ( i = 0; i < 8; i++)//循环八次  循环结束就完整得写入了 Command
  {
    if ((Command & 0x80) == 0x80)//按位与 Command & 0b 1000 0000  判断最高位是否为1
      digitalWrite(SPI_MOSI_PIN, HIGH);//置为高
    else
      digitalWrite(SPI_MOSI_PIN, LOW);//置为低
    delayMicroseconds(nop * 3);//延时三个机器周期
    digitalWrite(SPI_SCK_PIN, LOW);//时钟信号拉低
    Command = (Command << 1);//将Command 左移一位
    delayMicroseconds(nop * 3);//延时三个机器周期
    digitalWrite(SPI_SCK_PIN, HIGH);//时钟信号拉高
  }
  //写入 地址 （和写入指令的操作一样）
  for (i = 0; i < 8; i++)
  {
    if ((address & 0x80) == 0x80)
      digitalWrite(SPI_MOSI_PIN, HIGH);
    else
      digitalWrite(SPI_MOSI_PIN, LOW);
    delayMicroseconds(nop * 3);
    digitalWrite(SPI_SCK_PIN, LOW);
    address = (address << 1);
    delayMicroseconds(nop * 3);
    digitalWrite(SPI_SCK_PIN, HIGH);
  }
  delayMicroseconds(nop * 3);
  //写入 数据（和写入指令的操作一样）
  for (i = 0; i < 8; i++)
  {
    if ((dataout & 0x80) == 0x80)
      digitalWrite(SPI_MOSI_PIN, HIGH);
    else
      digitalWrite(SPI_MOSI_PIN, LOW);
    delayMicroseconds(nop * 3);
    digitalWrite(SPI_SCK_PIN, LOW);
    dataout = (dataout << 1);
    delayMicroseconds(nop * 3);
    digitalWrite(SPI_SCK_PIN, HIGH);
  }
  delayMicroseconds(nop * 3);//延时三个系统周期
  cSHigh();//片选去使能
}

模拟SPI读寄存器的部分程序
程序分成三个部分，分别为写入指令，写入地址，读取数据，三个流程结束，就成功完成了读寄存器的操作

unsigned char LD_readReg(unsigned char address)
{
  unsigned char i = 0;
  unsigned char datain = 0 ;//用于存储读取到字节完整数据
  unsigned char Temp = 0;//用于存储读取到的字节单个位的数据
  unsigned char Command = 0x05;//读寄存器的指令
  cSLow();//片选使能
  delayMicroseconds(nop * 3);//延时三个系统周期
  //写入 指令（和之前一样的操作，就不打备注了）
  for ( i = 0; i < 8; i++)
  {
    if ((Command & 0x80) == 0x80)
      digitalWrite(SPI_MOSI_PIN, HIGH);
    else
      digitalWrite(SPI_MOSI_PIN, LOW);
    delayMicroseconds(nop * 3);
    digitalWrite(SPI_SCK_PIN, LOW);
    Command = (Command << 1);
    delayMicroseconds(nop * 3);
    digitalWrite(SPI_SCK_PIN, HIGH);
  }
  //写入 地址（和之前一样的操作，就不打备注了）
  for (i = 0; i < 8; i++)
  {
    if ((address & 0x80) == 0x80)
      digitalWrite(SPI_MOSI_PIN, HIGH);
    else
      digitalWrite(SPI_MOSI_PIN, LOW);
    delayMicroseconds(nop * 3);
    digitalWrite(SPI_SCK_PIN, LOW);
    address = (address << 1);
    delayMicroseconds(nop * 3);
    digitalWrite(SPI_SCK_PIN, HIGH);
  }
  delayMicroseconds(nop * 3);
  //读取数据
  for (i = 0; i < 8; i++)
  {
    datain = (datain << 1);//将datain 左移一位
    Temp = digitalRead(SPI_MISO_PIN);//读取到一位数据
    delayMicroseconds(nop * 3);//延时三个系统周期
    digitalWrite(SPI_SCK_PIN, LOW);//时钟信号拉低
    if (Temp == 1) {//如果Temp 为1
      datain |= 0x01;//或等于  将datain 的最低位变为1
    }
    delayMicroseconds(nop * 3);//延时三个系统周期
    digitalWrite(SPI_SCK_PIN, HIGH);//时钟信号拉高
  }
  delayMicroseconds(nop * 3);//延时三个系统周期
  cSHigh();//片选去使能
  return datain;//返回最后结果
}

这里给不懂 & 和 | 的同学稍微解释一下

& 在C语言里面是位与运算符，| 在C语言里面是位或运算符，例如：

int a=0x03;//0b 0000 0011
int b=0x02;//0b 0000 0010
int c,d;
c=a&b;
d=a|b;
//c的值为0x02  0&1=0  1&1=1  0&0=0
//d的值为0x03  0|1=1  1|1=1  0|0=0

&= 和 |= 的意思就是与等于和或等于，例如：
a&=b 的意思就是，先将a和b按位与，再将结果赋值给a
a|=b 的意思就是，先将a和b按位或，再将结果赋值给a

好了跑题了，回到正题，上述通过模拟SPI读写寄存器的操作就完成了，后面的驱动部分，按照第一部分硬件SPI驱动LD3320的方法移植过来就好了。
补充一点，驱动程序里面的外部中断响应操作不规范，正常情况下，读取到外部中断后，应该先关闭该外部中断，然后去执行一系列中断触发的程序，执行结束后重新打开该外部中断。建议修改。
文章结尾附上源码和PCB的下载链接
https://download.csdn.net/download/qq_40532525/85002112?spm=1001.2014.3001.5503

三、IIC修改命令词

原理很简单，就是通过自己拟定的代码命令，来操控语音识别模块的初始化等等进程，唯一需要注意的是，Arduino的IIC通讯缓存区只有32个字节，所以这边建议将命令词进行切割分块发送，最后发送一个自拟定的结束命令，通知模块我发送完了，你可以装载命令词了，具体方法查看例程3.1。例程2.3里面有切割字符串并载入到3320里面的例程。
祝大家玩的愉快，LD3320的内容就告一段落了。
