1. 相关源码
phone进程是开机自启的 ，其进程是com.android.phone
packages/services/Telephony
- src/com/android/phone/PhoneApp.java
- AndroidManifest.xml
frameworks/base/services/core/java/com/android/server/
- am/ActivityManagerService.java
frameworks/base/services/java/com/android/server/
- SystemServer.java
frameworks/base/core/java/android/os/
- Process.java

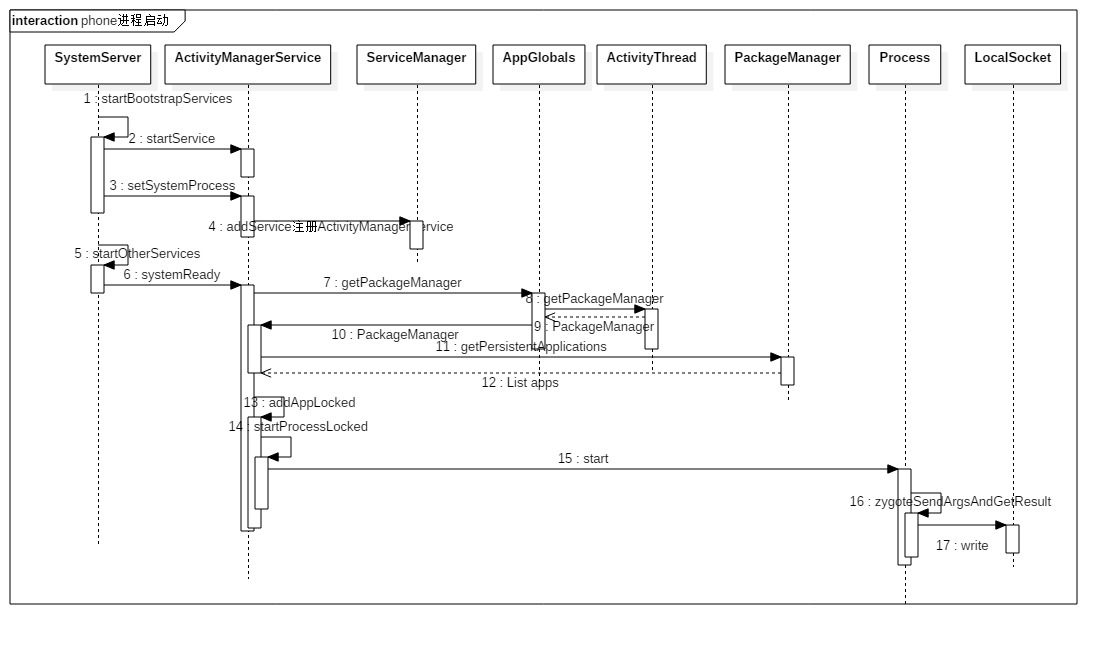

2. Phone进程启动流程
在packages/services/Telephony/AndroidManifest.xml中，/packages/services/Telephony/AndroidManifest.xml
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:androidprv="http://schemas.android.com/apk/prv/res/android"
package="com.android.phone"
coreApp="true"
android:sharedUserId="android.uid.phone"
android:sharedUserLabel="@string/phoneAppLabel"
>
<!--: to pass lint -->
<uses-sdk android:minSdkVersion="24"/>
<!--: @}-->
<original-package android:name="com.android.phone" /> <application android:name="PhoneApp"
android:persistent="true"
android:label="@string/phoneAppLabel"
android:icon="@mipmap/ic_launcher_phone"
android:allowBackup="false"
android:supportsRtl="true"
android:usesCleartextTraffic="true"
android:defaultToDeviceProtectedStorage="true"
android:directBootAware="true">PhoneApp的属性android:persistent="true"，
android:persistent=true属性。
系统启动后，会通过ActivityManagerService的systemReady，加载persistent是true的应用。
拥有此属性的app将不能被kill或kill后会自动重启。
不过此apk是想做到不被kill，还是要在system/app下
ActivityManagerService在启动后会去遍历所有android:persistent="true"的应用，而后交由Process通过socket通知zygote fork一个新的进程，phone进程启动具体过程如下：
1）startBootstrapServices
SystemServer执行main方法，接着执行run,run 方法主要是下列3 种方法
private void run() {
startBootstrapServices();
startCoreServices();
startOtherServices();
}
其中的startBootstrapServices方法去调用startService启动ActivityManagerService
private void startBootstrapServices() {
// Activity manager runs the show.
traceBeginAndSlog("StartActivityManager");
// TODO: Might need to move after migration to WM.
ActivityTaskManagerService atm = mSystemServiceManager.startService(
ActivityTaskManagerService.Lifecycle.class).getService();
mActivityManagerService = ActivityManagerService.Lifecycle.startService(
mSystemServiceManager, atm);
mActivityManagerService.setSystemServiceManager(mSystemServiceManager);
mActivityManagerService.setInstaller(installer);
mWindowManagerGlobalLock = atm.getGlobalLock();
traceEnd();
// Set up the Application instance for the system process and get started.
traceBeginAndSlog("SetSystemProcess");
mActivityManagerService.setSystemProcess();
traceEnd();startService会回调Lifecycle.onStart()，这时已经创建好ActivityManagerService对象mActivityManagerService，然后在SystemServer的startBootstrapServices中继续调用ActivityManagerService的setSystemProcess，在ServiceManager中完成注册ActivityManagerService。
至此ActivityManagerService完成了初始化。
2067 public void setSystemProcess() {
2068 try {
2069 ServiceManager.addService(Context.ACTIVITY_SERVICE, this, /* allowIsolated= */ true,
2070 DUMP_FLAG_PRIORITY_CRITICAL | DUMP_FLAG_PRIORITY_NORMAL | DUMP_FLAG_PROTO);
2071 ServiceManager.addService(ProcessStats.SERVICE_NAME, mProcessStats);
2）startOtherServices
private void startOtherServices() {
mActivityManagerService.systemReady(new Runnable() ...
}
9176 public void systemReady(final Runnable goingCallback, TimingsTraceLog traceLog) {
9177 traceLog.traceBegin("PhaseActivityManagerReady");
9279
9280 synchronized (this) {
9281 // Only start up encryption-aware persistent apps; once user is
9282 // unlocked we'll come back around and start unaware apps
// 核心方法：遍历所有android:persistent属性为true的进程
9283 startPersistentApps(PackageManager.MATCH_DIRECT_BOOT_AWARE);
9284
9285 // Start up initial activity.
9286 mBooting = true;
------------
7747 void startPersistentApps(int matchFlags) {
7748 if (mFactoryTest == FactoryTest.FACTORY_TEST_LOW_LEVEL) return;
7749
7750 synchronized (this) {
7751 try {
7752 final List<ApplicationInfo> apps = AppGlobals.getPackageManager()
7753 .getPersistentApplications(STOCK_PM_FLAGS | matchFlags).getList();
7754 for (ApplicationInfo app : apps) {
7755 if (!"android".equals(app.packageName)) {
// 接着进入addAppLocked，启动persistent进程
7756 addAppLocked(app, null, false, null /* ABI override */);
7757 }
7758 }
7759 } catch (RemoteException ex) {
7760 }
7761 }
7762 }---------------
最终： Zygote fork phone进程

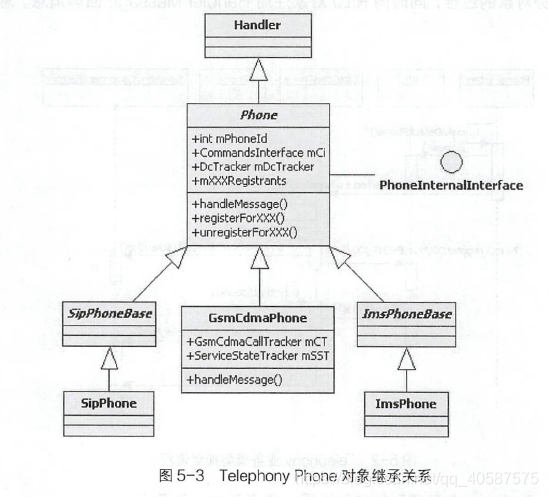

Phone实体是Telephony框架对象，可以向该对象发起各种通讯相关的请求，Phone对象是Telephony整个框架的核心，他负责与RIL层的交互。
Phone对象是在PhoneApp这个application初始化过程中被创建的
public class PhoneApp extends Application {
PhoneGlobals mPhoneGlobals;
TelephonyGlobals mTelephonyGlobals;
public PhoneApp() {
}
@Override
public void onCreate() {
if (UserHandle.myUserId() == 0) {
// We are running as the primary user, so should bring up the
// global phone state.
// 创建PhoneGlobals，即Phone的全局状态
mPhoneGlobals = new PhoneGlobals(this);
mPhoneGlobals.onCreate();public void onCreate() {
if (VDBG) Log.v(LOG_TAG, "onCreate()...");
ContentResolver resolver = getContentResolver();
// 缓存 "voice capable" 标志，来自资源文件的配置
sVoiceCapable = getResources().getBoolean(com.android.internal.R.bool.config_voice_capable);
if (mCM == null) {
// 初始化 telephony framework
PhoneFactory.makeDefaultPhones(this);
// 实例化通话管理类CallManager，并把phone注册进去
mCM = CallManager.getInstance();
for (Phone phone : PhoneFactory.getPhones()) {
mCM.registerPhone(phone);
}
// 创建NotificationMgr单例，用于显示状态栏图标和控制其他状态栏行为。
notificationMgr = NotificationMgr.init(this);
// 发送EVENT_RESTART_SIP信号，如果PhoneGlobals已崩溃并正在重新启动，则重新启动。
// 走到这里已经存在phone进程，mHandler在处理EVENT_RESTART_SIP消息时，会从UserManager
// 中查找当前用户的状态，如果处于unlocked状态，才调用startSipService
mHandler.sendEmptyMessage(EVENT_RESTART_SIP);
// 创建一个CdmaPhoneCallState实例并将其初始化为IDLE
// 通话状态包括IDLE/SINGLE_ACTIVE/THRWAY_ACTIVE/CONF_CALL
cdmaPhoneCallState = new CdmaPhoneCallState();
cdmaPhoneCallState.CdmaPhoneCallStateInit();
// 获取电源管理器mPowerManager、唤醒锁mWakeLock、锁屏管理器mKeyguardManager
mPowerManager = (PowerManager) getSystemService(Context.POWER_SERVICE);
mWakeLock = mPowerManager.newWakeLock(PowerManager.FULL_WAKE_LOCK, LOG_TAG);
// 当我们不关心显示器时，用于保持处理器唤醒的锁定
mPartialWakeLock = mPowerManager.newWakeLock(PowerManager.PARTIAL_WAKE_LOCK
| PowerManager.ON_AFTER_RELEASE, LOG_TAG);
mKeyguardManager = (KeyguardManager) getSystemService(Context.KEYGUARD_SERVICE);
// 为了屏蔽在通话过程中提示系统更新相关事件，创建UpdateLock对象
mUpdateLock = new UpdateLock("phone");
// 实例化通话路由管理器
callGatewayManager = CallGatewayManager.getInstance();
// 实例化通话信息缓存类，它会记住自定义铃声发送到语音邮件设置。 异步缓存将在此调用之后立即启动。
callerInfoCache = CallerInfoCache.init(this);
// 实例化phone接口管理类，这个类可用于访问/修改phone的状态，比如通话状态/数据连接/网络状态等等
phoneMgr = PhoneInterfaceManager.init(this, PhoneFactory.getDefaultPhone());
// 实例化运营商配置加载类
configLoader = CarrierConfigLoader.init(this);
// 实例化CallNotifier，它处理来自电话层的异步事件（比如在有来电时启动来电呼叫UI）
notifier = CallNotifier.init(this);
// 注册ICC的EVENT_SIM_NETWORK_LOCKED状态监听处理
PhoneUtils.registerIccStatus(mHandler, EVENT_SIM_NETWORK_LOCKED);
// 注册MMI/USSD事件的监听处理
mCM.registerForMmiComplete(mHandler, MMI_COMPLETE, null);
// 注册连接事件的监听处理，ConnectionHandler处理PHONE_STATE_CHANGED事件
PhoneUtils.initializeConnectionHandler(mCM);
// 注册一些广播事件处理
IntentFilter intentFilter =
new IntentFilter(Intent.ACTION_AIRPLANE_MODE_CHANGED);
intentFilter.addAction(TelephonyIntents.ACTION_SIM_STATE_CHANGED);
intentFilter.addAction(TelephonyIntents.ACTION_RADIO_TECHNOLOGY_CHANGED);
intentFilter.addAction(TelephonyIntents.ACTION_SERVICE_STATE_CHANGED);
intentFilter.addAction(TelephonyIntents.ACTION_EMERGENCY_CALLBACK_MODE_CHANGED);
intentFilter.addAction(TelephonyIntents.ACTION_DEFAULT_DATA_SUBSCRIPTION_CHANGED);
intentFilter.addAction(CarrierConfigManager.ACTION_CARRIER_CONFIG_CHANGED);
registerReceiver(mReceiver, intentFilter);
IntentFilter sipIntentFilter = new IntentFilter(Intent.ACTION_BOOT_COMPLETED);
sipIntentFilter.addAction(SipManager.ACTION_SIP_SERVICE_UP);
sipIntentFilter.addAction(SipManager.ACTION_SIP_CALL_OPTION_CHANGED);
sipIntentFilter.addAction(SipManager.ACTION_SIP_REMOVE_PHONE);
registerReceiver(mSipReceiver, sipIntentFilter);
mCarrierVvmPackageInstalledReceiver.register(this);
// 设置手机中偏好设置的默认值
PreferenceManager.setDefaultValues(this, R.xml.network_setting_fragment, false);
PreferenceManager.setDefaultValues(this, R.xml.call_feature_setting, false);
// 在给定手机的当前状态的情况下，确保正确初始化音频模式（以及我们自己的一些音频模式相关状态）。
PhoneUtils.setAudioMode(mCM);
}
// 尝试加载SimProvider以使其准备就绪
resolver.getType(Uri.parse("content://icc/adn"));
// TODO: 注册Cdma信息记录
// phone.registerCdmaInformationRecord(mHandler, EVENT_UNSOL_CDMA_INFO_RECORD, null);
// 读取HAC设置并配置音频硬件
if (getResources().getBoolean(R.bool.hac_enabled)) {
int hac = android.provider.Settings.System.getInt(
getContentResolver(),
android.provider.Settings.System.HEARING_AID,
0);
AudioManager audioManager = (AudioManager) getSystemService(Context.AUDIO_SERVICE);
audioManager.setParameter(SettingsConstants.HAC_KEY,
hac == SettingsConstants.HAC_ENABLED
? SettingsConstants.HAC_VAL_ON : SettingsConstants.HAC_VAL_OFF);
}
}PhoneGlobals.onCreate()主要做了以下工作:
1.初始化 telephony framework
2.实例化各种管理类CallManager，NotificationMgr，PowerManager，KeyguardManager，CallGatewayManager，PhoneInterfaceManager
3.设置Phone的一些初始化配置，注册相关广播，初始化SimProvider，配置音频硬件等
其中，各大管理类和各种配置可根据注释以及源码自己查看，这里继续解析Phone，即Telephony framework （PhoneFactory.makeDefaultPhones(this)）;
初始化 telephony 框架
Telephony应用框架层启动流程
// Initialize the telephony framework
297 PhoneFactory.makeDefaultPhones(this);1. 创建了 RIL 对象；2. 初始化了 SubscriptionController； 3. 检查是否是多 SIM 卡
public static void makeDefaultPhone(Context context) {
synchronized (sLockProxyPhones) {
if (!sMadeDefaults) {
sContext = context;
// 实例化telephony硬件资源控制接口，这里的硬件资源包括SIM/MODEM/RIL
TelephonyDevController.create();
int retryCount = 0;
// 通过尝试创建地址为"com.android.internal.telephony"的LocalServerSocket来中断循环
for(;;) {
boolean hasException = false;
retryCount ++;
try {
// 使用UNIX域套接字来防止后续初始化
new LocalServerSocket("com.android.internal.telephony");
} catch (java.io.IOException ex) {
hasException = true;
}
if ( !hasException ) {
break;
} else if (retryCount > SOCKET_OPEN_MAX_RETRY) {
throw new RuntimeException("PhoneFactory probably already running");
} else {
try {
Thread.sleep(SOCKET_OPEN_RETRY_MILLIS);
} catch (InterruptedException er) {
}
}
}
// Phone的状态通知器，对外发出通知，包括通话状态/网络服务状态/信号强度/SS（运营商补充服务--呼叫转移等）/网络小区信息/数据连接等等，
// DefaultPhoneNotifier其实就是个中转站，本质上各接口都是通过ITelephonyRegistry代理来访问"telephony.registry"服务
sPhoneNotifier = new DefaultPhoneNotifier();
// CDMA subscription状态管理
int cdmaSubscription = CdmaSubscriptionSourceManager.getDefault(context);

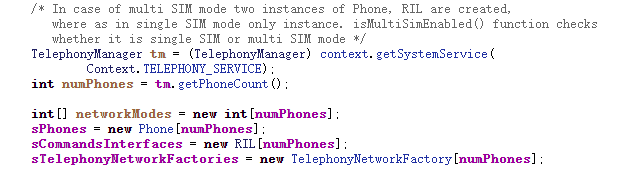

// 在多SIM模式的情况下，创建两个Phone，RIL实例,isMultiSimEnabled（）函数检查它是单SIM还是多SIM模式
int numPhones = TelephonyManager.getDefault().getPhoneCount();
// 返回设备是否应使用动态绑定或静态实现（不建议使用）
boolean isDynamicBinding = sContext.getResources().getBoolean(
com.android.internal.R.bool.config_dynamic_bind_ims);
// 获取默认IMS实现的包名称
String defaultImsPackage = sContext.getResources().getString(
com.android.internal.R.string.config_ims_package);
// 启动ImsResolver并绑定到ImsServices
sImsResolver = new ImsResolver(sContext, defaultImsPackage, numPhones,
isDynamicBinding);
sImsResolver.initPopulateCacheAndStartBind();
int[] networkModes = new int[numPhones];
// 创建Phones数组，用来存储Phone实例
sPhones = new Phone[numPhones];
// 创建RIL数组，用来存储RIL实例
sCommandsInterfaces = new RIL[numPhones];
// TelephonyNetworkFactory是创建网络代理的工厂，默认网络代理的评判根据分数和能力来进行，也可以通过重载来实现更复杂的计算来评判
sTelephonyNetworkFactories = new TelephonyNetworkFactory[numPhones];
for (int i = 0; i < numPhones; i++) {
// 读取系统属性并生成命令接口获取首选网络类型。
// 初始化网络模式和RIL，支持几张卡就初始化几个RIL
networkModes[i] = RILConstants.PREFERRED_NETWORK_MODE;
sCommandsInterfaces[i] = new RIL(context, networkModes[i],
cdmaSubscription, i);
}
// SubscriptionController提供访问SubscriptionInfo的IPC接口，SubscriptionInfo是framework层对sim卡信息的抽象表示，
// 数据都存储在数据库中，比如设置SIM卡的icon/名称/号码，读取plmn/mccmnc等等
SubscriptionController.init(context, sCommandsInterfaces);
// 实例化UiccController/assets/images/android/tele/用于访问UICC卡的相关信息，通过在RIL中注册事件监听来实现
sUiccController = UiccController.make(context, sCommandsInterfaces);
if (context.getPackageManager().hasSystemFeature(
PackageManager.FEATURE_TELEPHONY_EUICC)) {
sEuiccController = EuiccController.init(context);
sEuiccCardController = EuiccCardController.init(context);
}
// 根据SIM卡数量创建Phone实例，Phone实例分为两种类型GSM和CDMA
// 7.0开始没有CDMAPhone类，把之前的GSMPhone和CDMAPhone合并成了GsmCdmaPhone
// 同样的就有了GsmCdmaCallTracker/GsmCdmaConnection
for (int i = 0; i < numPhones; i++) {
Phone phone = null;
int phoneType = TelephonyManager.getPhoneType(networkModes[i]);
if (phoneType == PhoneConstants.PHONE_TYPE_GSM) {
phone = new GsmCdmaPhone(context,
sCommandsInterfaces[i], sPhoneNotifier, i,
PhoneConstants.PHONE_TYPE_GSM,
TelephonyComponentFactory.getInstance());
} else if (phoneType == PhoneConstants.PHONE_TYPE_CDMA) {
phone = new GsmCdmaPhone(context,
sCommandsInterfaces[i], sPhoneNotifier, i,
PhoneConstants.PHONE_TYPE_CDMA_LTE,
TelephonyComponentFactory.getInstance());
}
sPhones[i] = phone;
}
// 在基类中设置默认Phone
sPhone = sPhones[0];
sCommandsInterface = sCommandsInterfaces[0];
// 确保我们有一个默认的短信应用程序。 请求将updateIfNeeded设置为true的应用程序足以配置默认的SMS应用程序。
ComponentName componentName =
SmsApplication.getDefaultSmsApplication(context, true /* updateIfNeeded */);
String packageName = "NONE";
if (componentName != null) {
packageName = componentName.getPackageName();
}
// 设置监视器以监视SMS程序包的更改
SmsApplication.initSmsPackageMonitor(context);
sMadeDefaults = true;
// SubscriptionInfoUpdater主要监听sim卡的插入/拔出/上锁/加载等情况
sSubInfoRecordUpdater = new SubscriptionInfoUpdater(
BackgroundThread.get().getLooper(), context, sPhones, sCommandsInterfaces);
SubscriptionController.getInstance().updatePhonesAvailability(sPhones);
// 在默认设置完成后开始监控。 在创建ImsPhone之前，必须准备好默认Phone，因为ImsService在打开时可能需要它
// 这应该为ImsService的ImsResolver实现初始化多个ImsPhones。
for (int i = 0; i < numPhones; i++) {
sPhones[i].startMonitoringImsService();
}
// ITelephonyRegistry提供了访问通话状态/网络服务状态/信号强度/SS（运营商补充服务--呼叫转移等）/网络小区信息/数据连接等等的接口
ITelephonyRegistry tr = ITelephonyRegistry.Stub.asInterface(
ServiceManager.getService("telephony.registry"));
SubscriptionController sc = SubscriptionController.getInstance();
sSubscriptionMonitor = new SubscriptionMonitor(tr, sContext, sc, numPhones);
//PhoneSwitcher监听subscription的变化和网络请求来决定启用哪个phone
sPhoneSwitcher = new PhoneSwitcher(MAX_ACTIVE_PHONES, numPhones,
sContext, sc, Looper.myLooper(), tr, sCommandsInterfaces,
sPhones);
// ProxyController类用于get/set radio相关的操作
sProxyController = ProxyController.getInstance(context, sPhones,
sUiccController, sCommandsInterfaces, sPhoneSwitcher);
sIntentBroadcaster = IntentBroadcaster.getInstance(context);
sNotificationChannelController = new NotificationChannelController(context);
// 网络数据连接辅助类
sTelephonyNetworkFactories = new TelephonyNetworkFactory[numPhones];
for (int i = 0; i < numPhones; i++) {
sTelephonyNetworkFactories[i] = new TelephonyNetworkFactory(
sPhoneSwitcher, sc, sSubscriptionMonitor, Looper.myLooper(),
sContext, i, sPhones[i].mDcTracker);
}
}
}
}总结一下上面对makeDefaultPhone()方法的分析：
1.初始化各种控制接口SubscriptionController，UiccController，主要负责SIM卡状态信息的控制监听

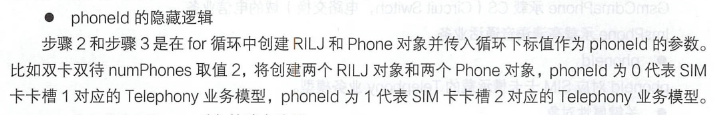

2.根据SIM卡数量创建Phone和RIL实例，并且设置默认Phone和RIL，Phone分为GSM和CDMA两大种类
3.启动ImsResolver并绑定到ImsServices
Android中有三种PhoneFactory
1.PhoneFactory.java ——–>用于创建GsmCdmaPhone对象
2.ImsPhoneFactory.java ——–>用于创建ImsPhone对象
3.SipPhoneFactory.java ——–>用于创建SipPhone对象
3. Telephony phone
其中：

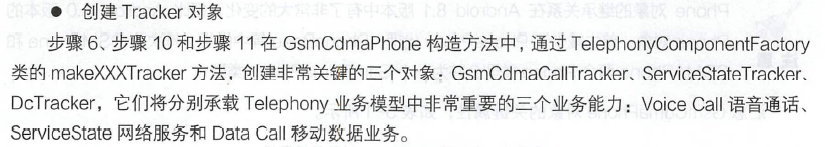

其中在 GsmCdmaPhone 构造方法会 makeXXXTreacker () 方法
3. 1 GsmCdmaPhone
GsmCdmaPhone 对象作为Telephony 业务模型中的关键对象、中心对象，其Java 类的定义和继承关系
public abstract class Phone extends Handler implements PhoneInternalInterface {
------- 1 ------
public class GsmCdmaPhone extends Phone {
------- 2 -------
abstract class ImsPhoneBase extends Phone {
public class ImsPhone extends ImsPhoneBase {Phone 抽象类的三个子类
Sip Phone 负责Sip 网络电话业务
GsmCdmaPhone 承载CS ( Circuit Switch ，电路交换）域的电信业务
Ims Phone 承载高清语音通话业务
关键属性对象
mCi 是RILJ 对象引用， mDcTracker 是DcTracker 对象引用， mCT 是GsmCdmaCallTracker 对象引用， mSST 是ServiceStateTracker 对象引用

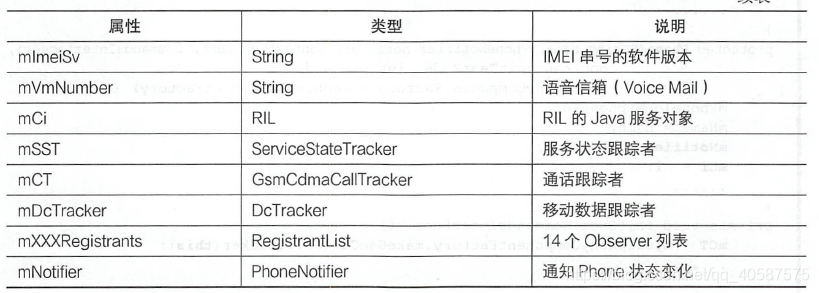

GsmCdmaPhone 关键属性

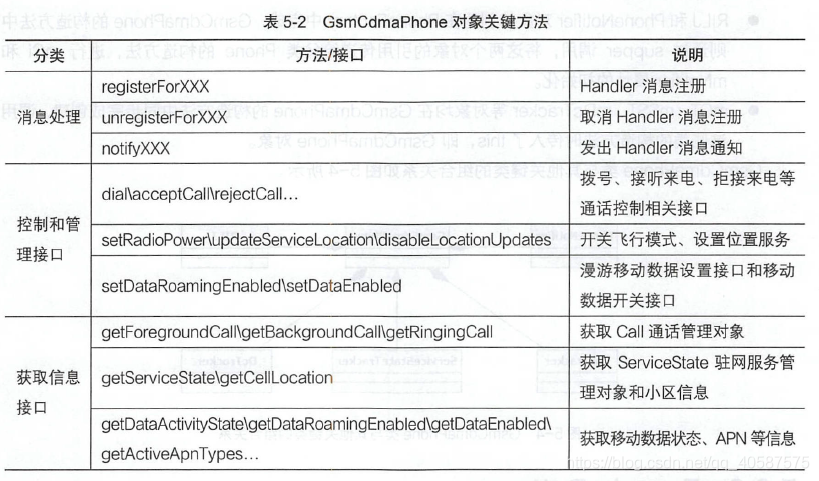

GsmCdmaPhone 关键方法
3. 2 GsmCdmaPhone 的Handler 消息处理机制
GsmCdmaPhone 类中的Handler 消息处理机制可分成以下三个大类：
• 基本Handler 消息注册和响应机制。
• Registrantlist 封装的Handler 消息运行机制。
• 创建的Message 对象作为RILJ 对象回调入口。
1. 基本Handler 消息注册和响应机制
GsmCdmaPhone 类中基本的Handler 消息注册和响应机制包括两方面的内容：
• 调用mCi.registerForxxx 方法，向RILJ 对象注册单个的Handler消息【在 GsmCdmaPhone 的构造方法会初始化】

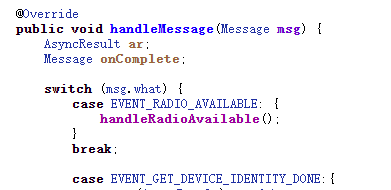

• Handler 对象handleMessage 接收并响应Message 消息
在GsmCdmaPhone 类的构造方法的调用过程中，即加载Telephony 业务模型的过程中，以调用mCi.registerForxxx(this, what, null) 的方式向RILJ 对象发起消息注册。在GsmCdmaPhone 和Phone类中均重写了父类的handleMessage 方法，从而响应RILJ 对象发出的Handler 消息回调通知。

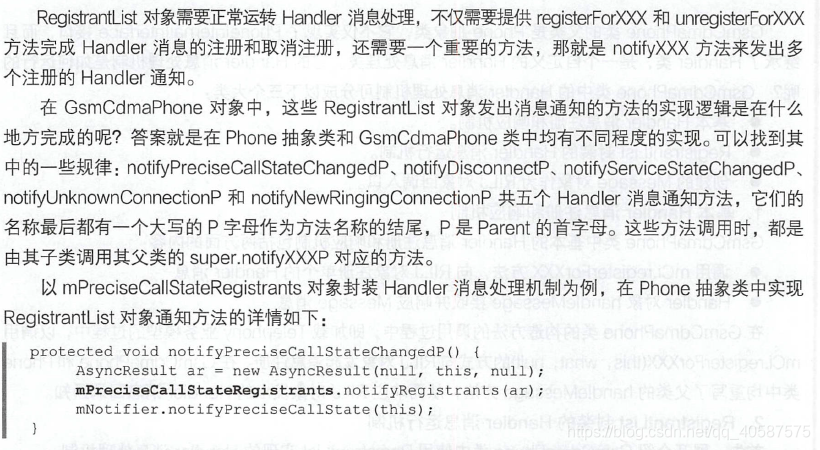

2. Registrantlist 封装的Handler 消息运行机制

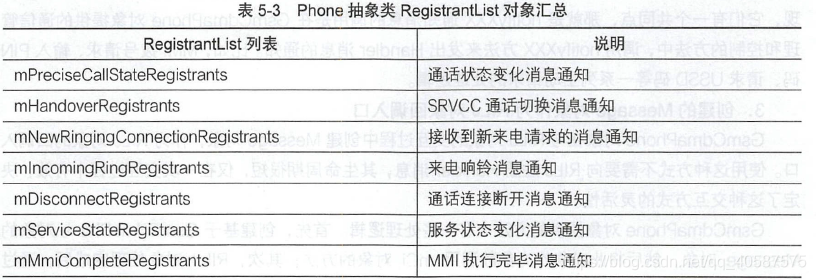

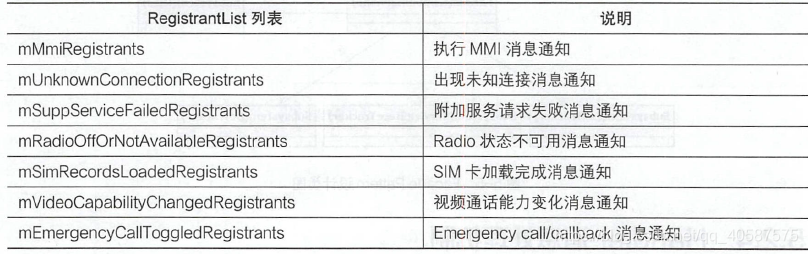

在Phone 抽象类中，一共定义了14 个Registrantlist 对象。针对这14 个Registrantlist 对象，分别实现了 RegisterFor×××和unregisterForXXX 方法来完成多个Handler 消息的注册和取消注册
3. 创建的Message 对象作为RILJ 对象回调入口

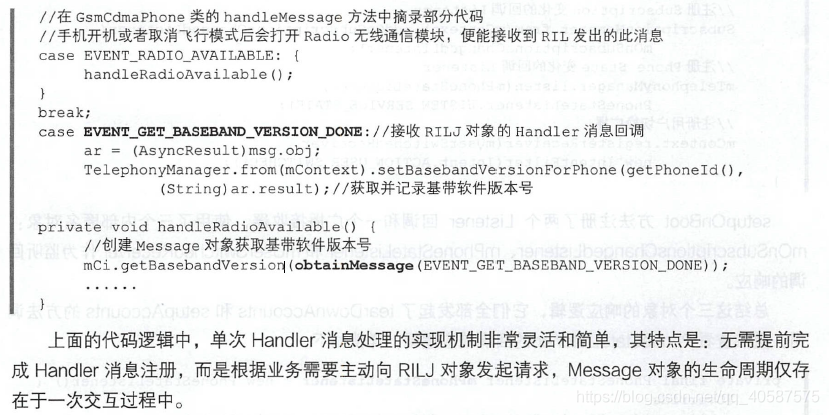

GsmCdmaPhone 对象在与RILJ 对象的交互过程中创建Message 对象，作为R ILJ 对象的回调入口。使用这种方式不需要向R ILJ 注册HanIder 消息，其生命周期很短，仅在一次交互过程中有效，决定了这种交互方式的灵活性。GsmCdmaPhone 对象提供的方法中有一些处理逻辑。首先，创建基于GsmCdmaPhone 对象的Message 对象，然后将此对象作为参数调用mCi 对象的方法；其次， RILJ 对象处理完成后，通过Message 对象进行回调；最后，在GsmCdmaPhone 对象的handleMessage 方法中接收和响应Message 对象发出的Handler 消息。这种Handler 消息处理方式的代码逻辑详情如下
扫一扫
1221
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
