0.引言

RTK可以说是测绘工作的核心，RTK技术的运用极为广泛，比如在各种控制测量、地形测图、工程选线及工程放样中的应用等，它提高了作业效率和作业精度，这是其他常规仪器无法比拟的。笔者本科专业是测绘工程，当时并未太深入理解RTK技术的优越性，导致在研究生时使用该技术也难免会感到有些畏难感，达到研究生这个层次后，对于技术使用的总结有了很强的意识，本次由于有同学向我请教RTK使用方法，是一个总结RTK技术的机会，下文将详细说明RTK的使用方法。本文使用中海达的设备，中海达官网详见： https://www.hi-target.com.cn/。

1.RTK介绍

（1）测量设备介绍

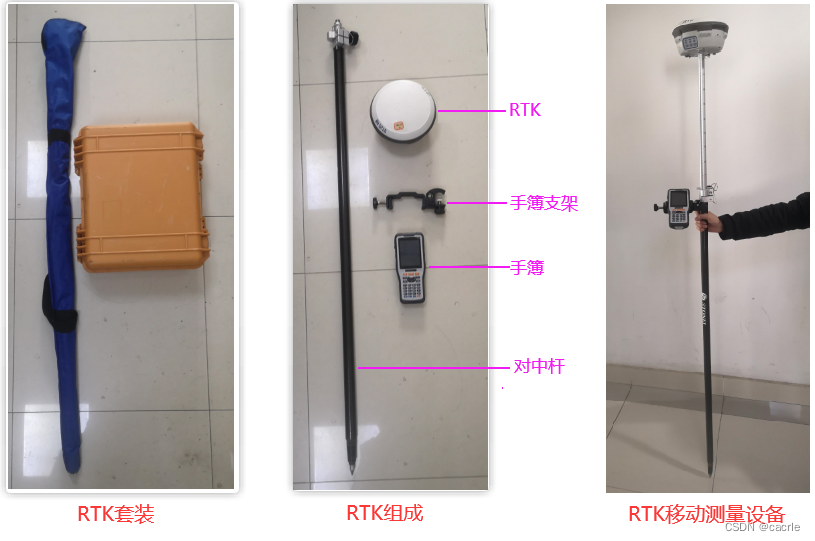

本文使用的RTK为海星达iRTK，设备组成图如下所示：
在这里插入图片描述
（2）测量软件介绍

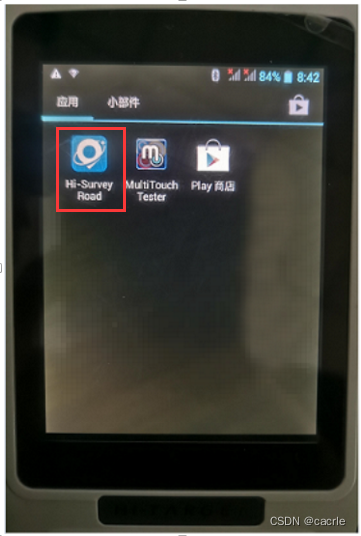

手簿测量软件为Hi-Survey Road，软件图如下所示：

2.测量准备

（1）cors账号准备
cors账号包括省CORS、千寻CORS、移动CORS账号等。省CORS较权威，是各省认可的，但信号差、覆盖不够、需要向相关部门申请账号，一般适用于做控制点；千寻CORS信号好，几乎覆盖全国，平面精度与省CORS相差不大，高程相当差大，若对高程有要求的，可以校正后使用；移动CORS信号好，几乎覆盖全国，价格便宜，平面精度与省CORS相差不大，高程相当差大，若对高程有要求的，可以校正后使用。
本文使用信号好的、精度高的、价格便宜的移动CORS。
cors账号可以从淘宝购买，购买后，淘宝商家会提供以下信息。
①账号信息

CORS账号: caeh4633
CORS密码: ********
服务IP地址: 120.253.239.161
备用IP地址: 117.135.142.201
服务端口: 8001
接入点: RTCM33_GRCE
有效期: 7天
到期时间: 2023-03-30 00:00:00

②账号配置方法

移动CORS设置方式：
①IP：120.253.239.161
②端口：8001对应CGCS2000坐标系，8002端口对应WGS84坐标系，记得中央子午线改成当地
③源节点：
RTCM33_GRCEJ（五星十六频，推荐五星仪器以上使用）
RTCM33_GRCEpro（四星十三频，推荐四星仪器以上使用）
RTCM33_GRCE（四星十一频，推荐四星仪器以上使用）
RTCM33_GRC（三星八频，推荐三星仪器使用）
RTCM30_GR（双星仪器使用）

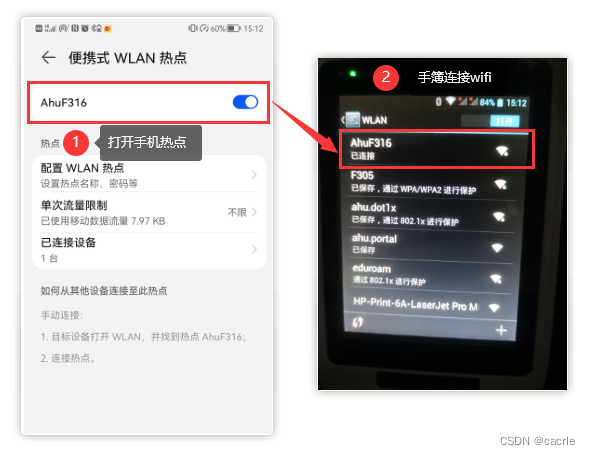

（2）网络准备
RTK手簿需要联网使用，支持插入sim卡或wifi联网，本文使用wifi联网。
联网步骤如下：
在这里插入图片描述

3.手簿设置

打开Hi-Survey Road，进行相应设置。
（1）新建项目
在这里插入图片描述
（2）设备连接
RTK开机后，通过手簿与之连接。

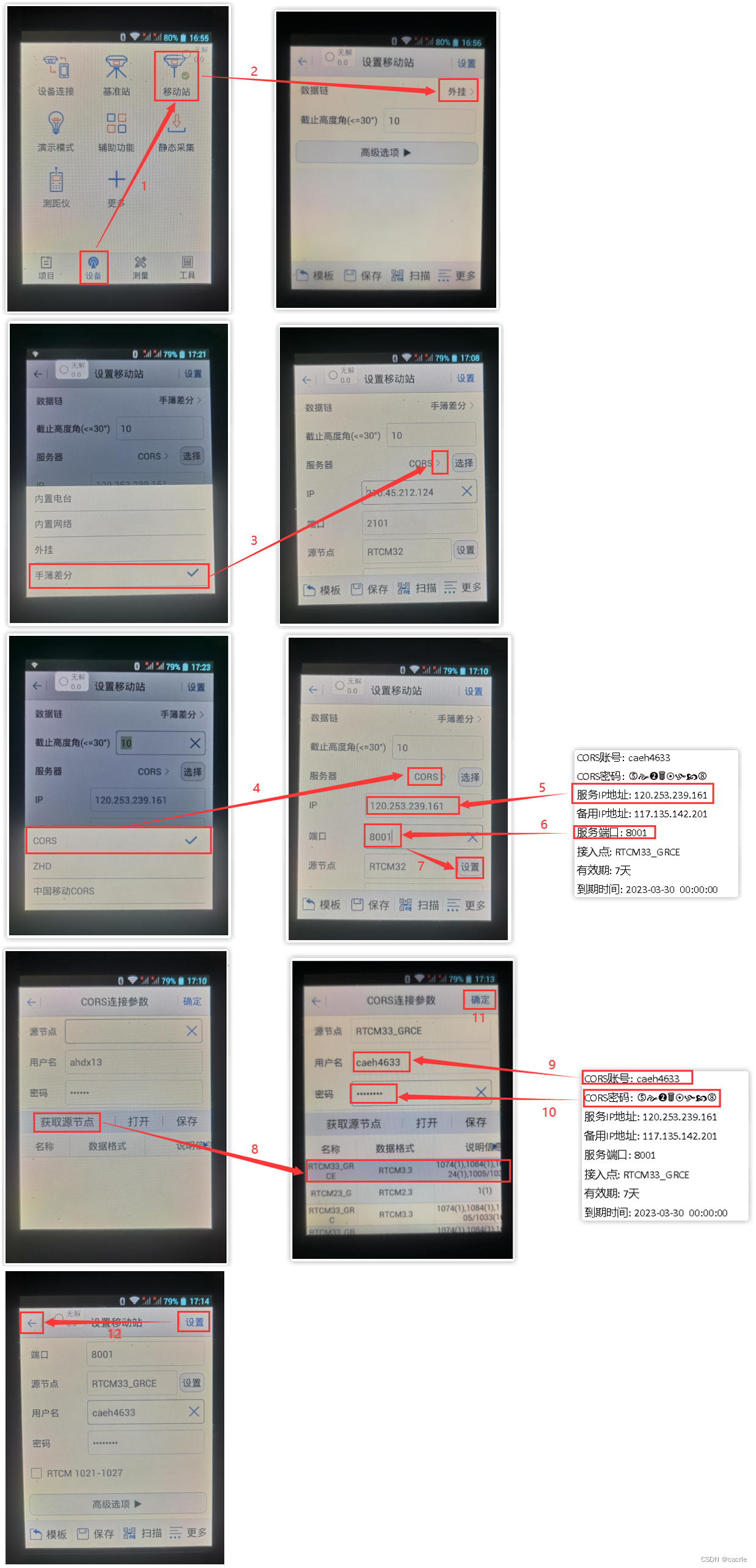

（3）设置移动站

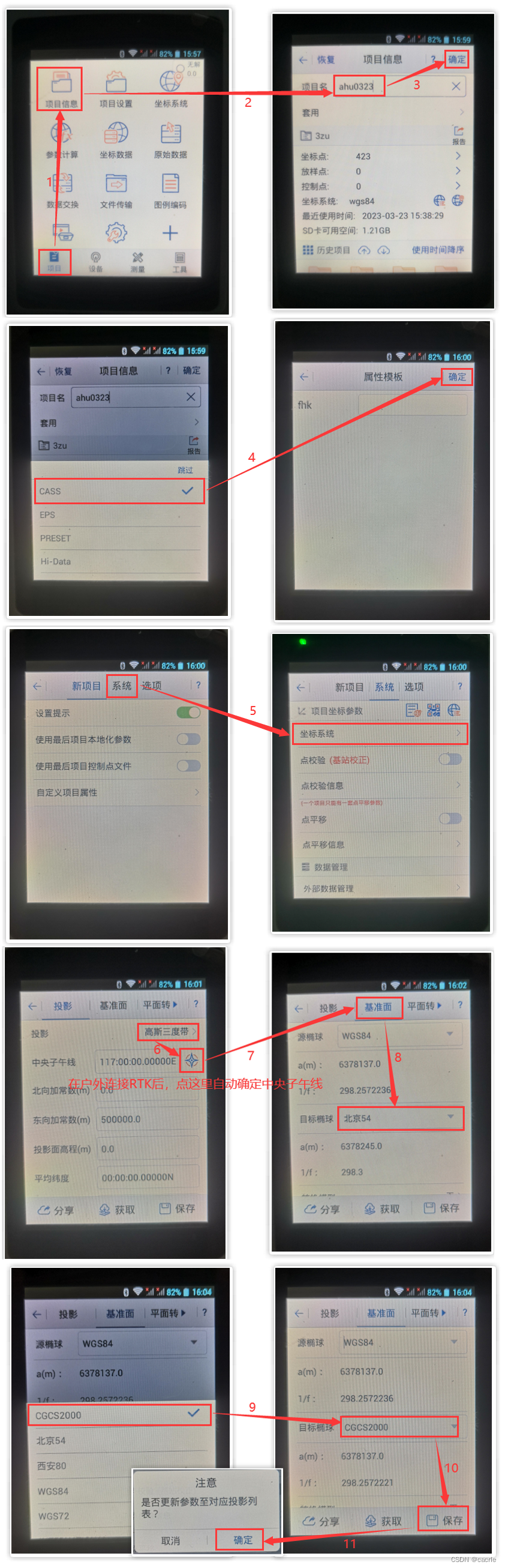

注：最后一步可以选择【保存】，下次使用时可以选择【模板】直接调用参数。

4.测量作业

RTK主机差分信号灯一秒一闪，提示锁定了，且手簿显示固定，即可开始测量作业。
详细测量如下：

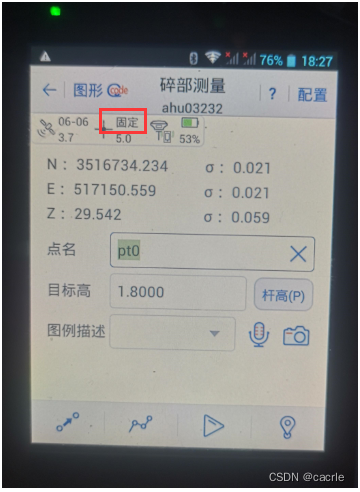

①进入测量界面，设置点名和目标高；
在这里插入图片描述
②在户外，远离建筑树木遮挡物，RTK主机提示锁定，手簿显示固定；

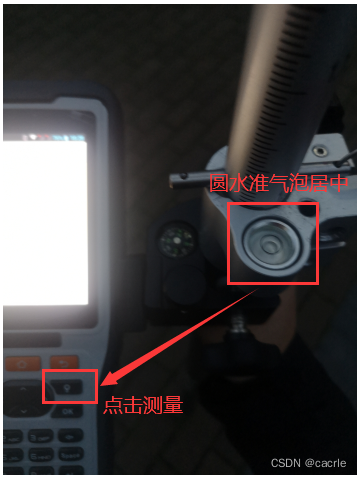

③对中杆圆水准气泡居中后按测量键进行测量；

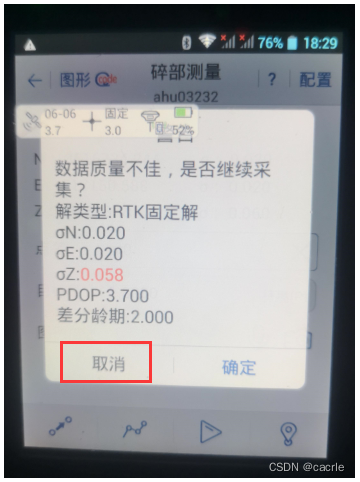

④若提示错误，点击取消；

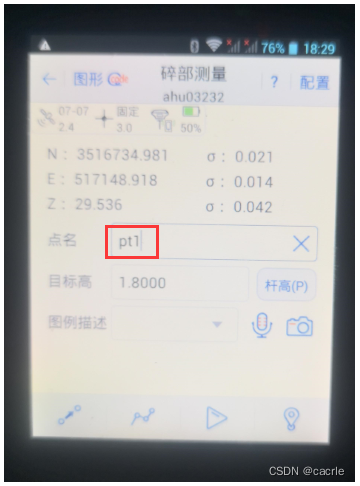

⑤测量成功后，点名自动按数字顺序设置下一个点名；
在这里插入图片描述
⑥查看坐标数据。

5.数据输出

（1）数据交换

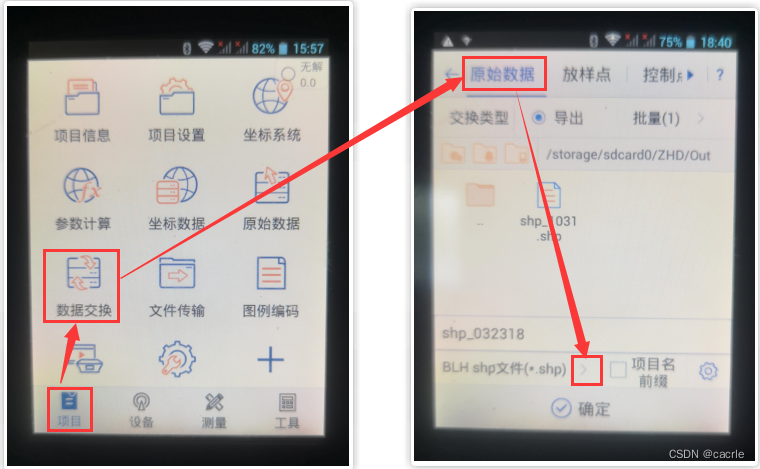

①进入数据交换界面；
在这里插入图片描述

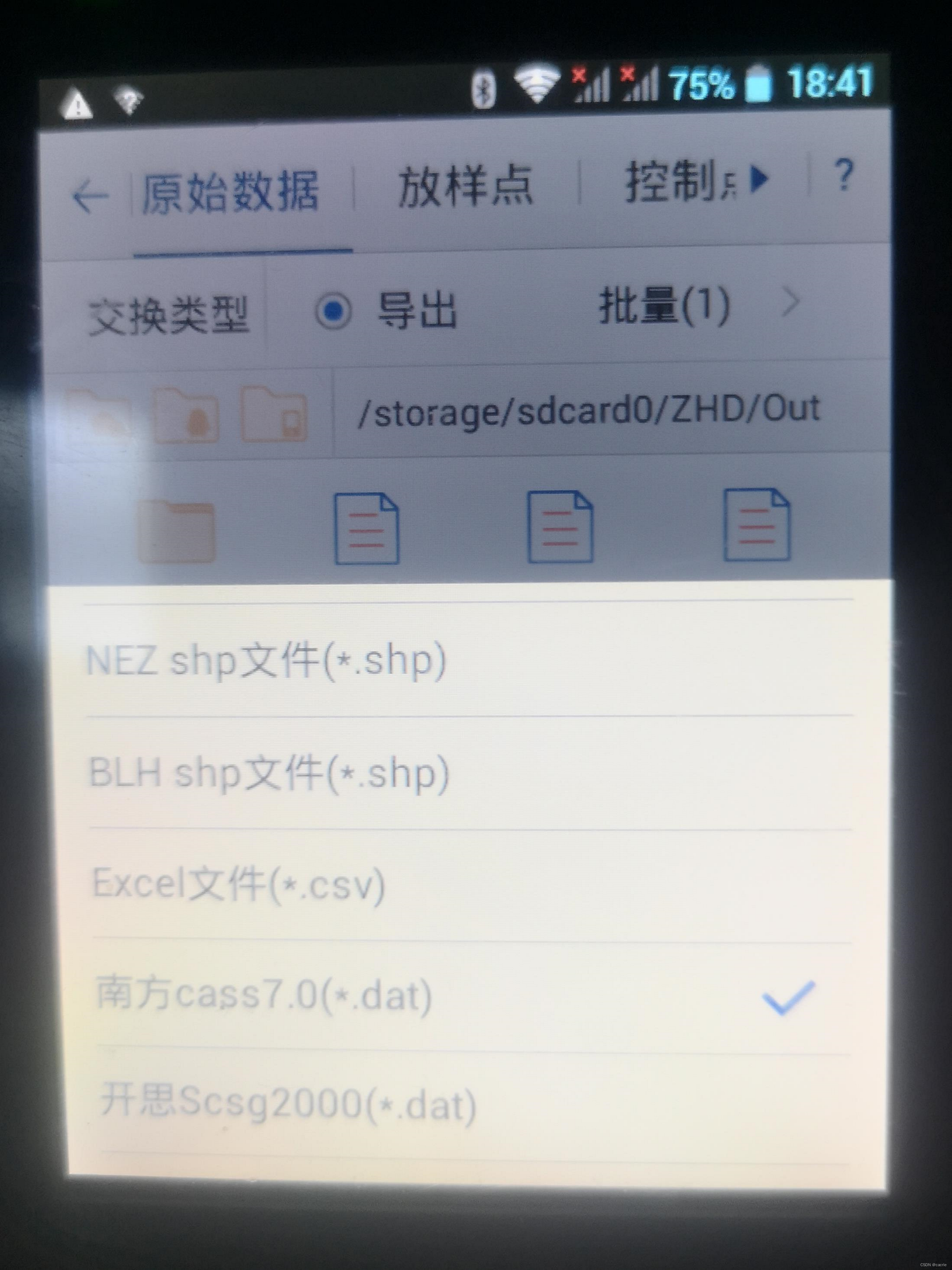

②选择导出文件格式；
在这里插入图片描述

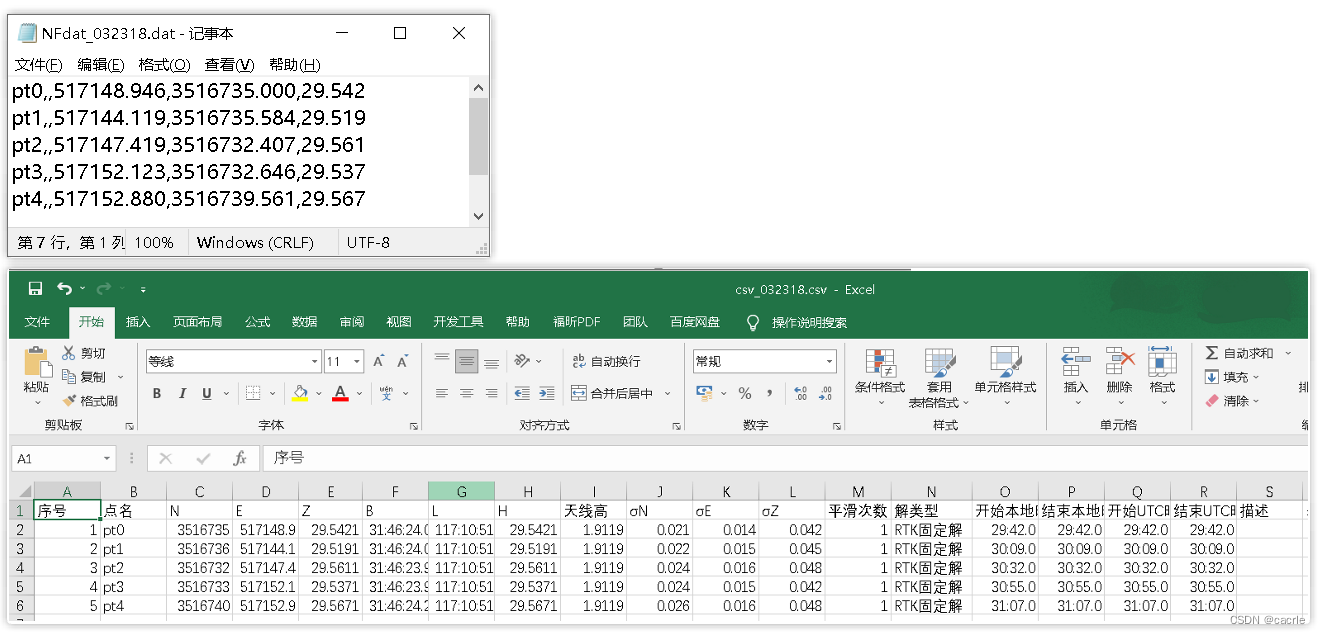

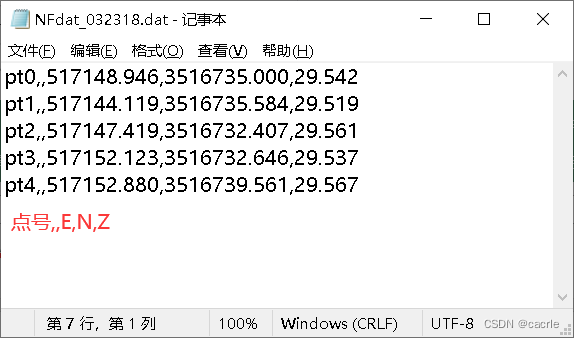

注：南方cass7.0(.dat)格式的点坐标数据适用于南方cass绘图；Excel文件(.csv)适用于获取详细测量信息。二者区别见下图：

③本文选择南方cass7.0(*.dat）格式导出。

（2）文件传输

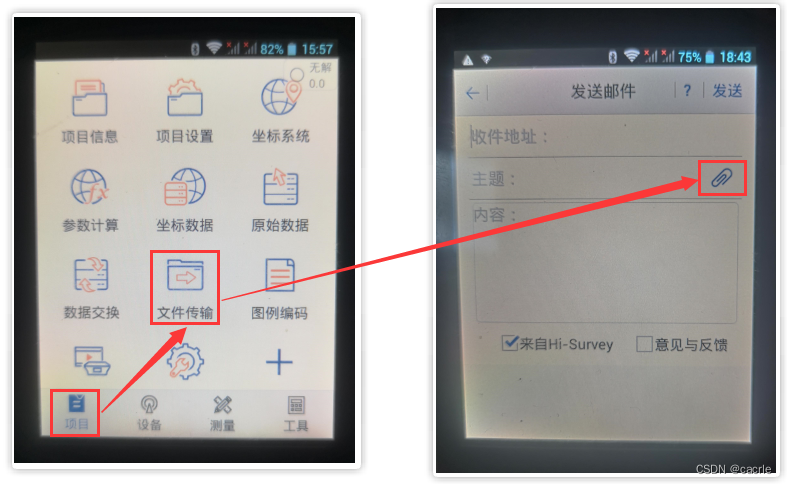

①进入文件传输界面；
在这里插入图片描述

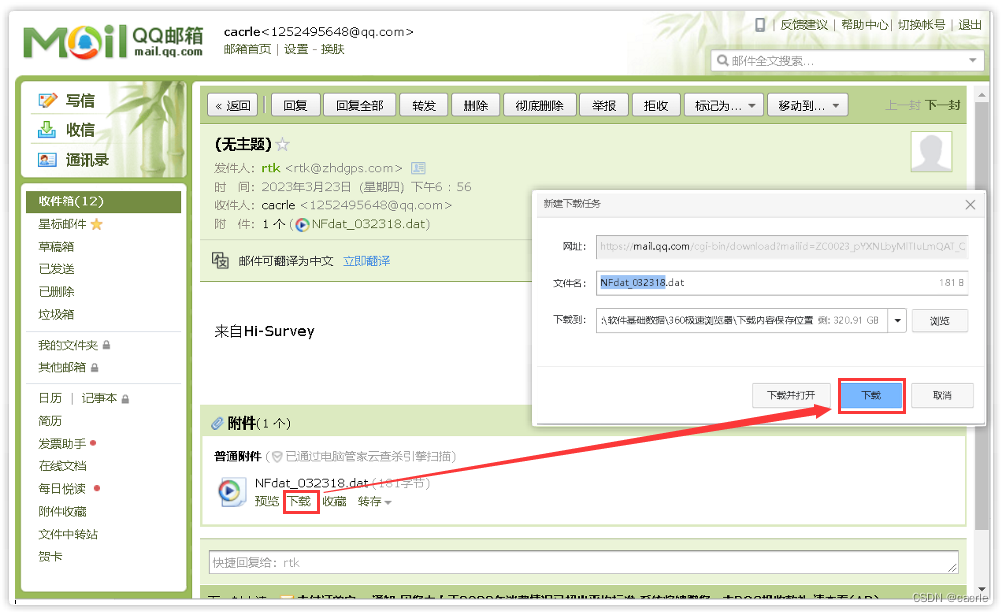

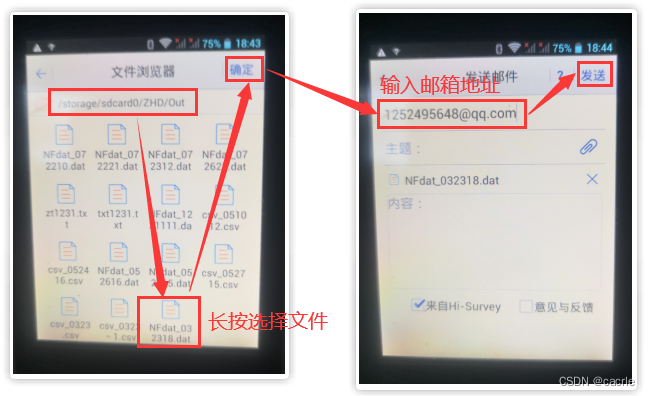

②添加附件和邮箱地址并发送；
