0.引言
1.几何图形绘制樱花
2.绘制一艘潜水艇
3.调整透视网格

0.引言

因科研等多场景需要进行绘图处理，笔者对Illustrator进行了学习，本文通过《Illustrator CC2018基础与实战》及其配套素材结合网上相关资料进行学习笔记总结，本文对图形对象绘制进行阐述。

1.几何图形绘制樱花

①打开软件，执行“文件|新建”菜单命令，在弹出的“新建文档”对话框中创建一个大小为800px×800px的空白文档；
在这里插入图片描述

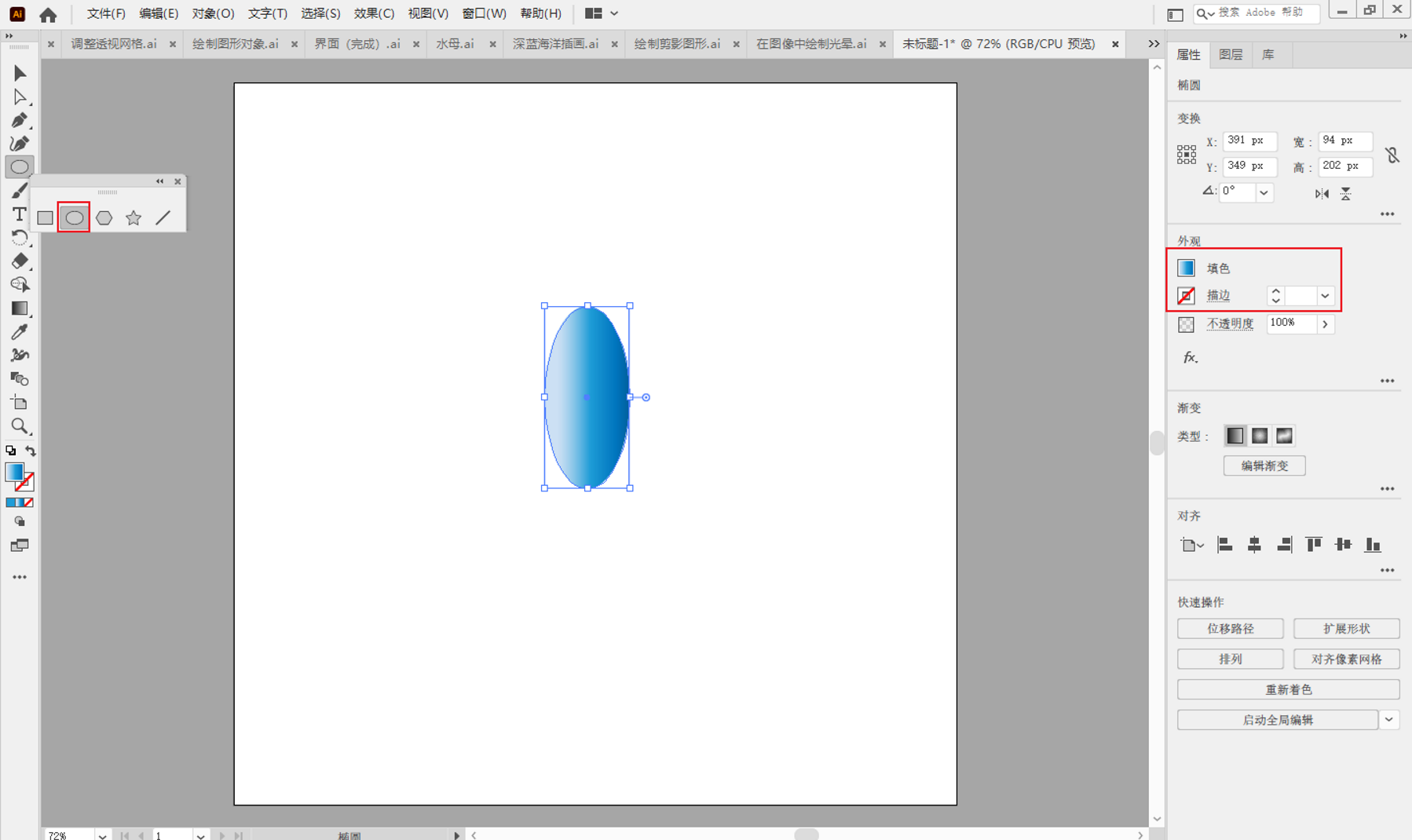

②进入操作界面后使用“椭圆工具”绘制一个渐变色填充且无描边的椭圆形；

③切换为“多边形工具”，在椭圆形上方绘制一个黑色填充且无描边的三角形；

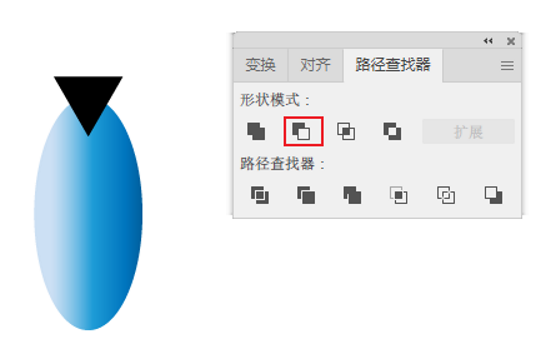

④同时选中椭圆形和三角形，执行“窗口”|“路径查找器”菜单命令，在弹出的“路径查找器”面板中单击“减去顶层”按钮；
在这里插入图片描述
⑤完成上述操作后，上层的三角形将消失，并且椭圆形顶部出现缺角；

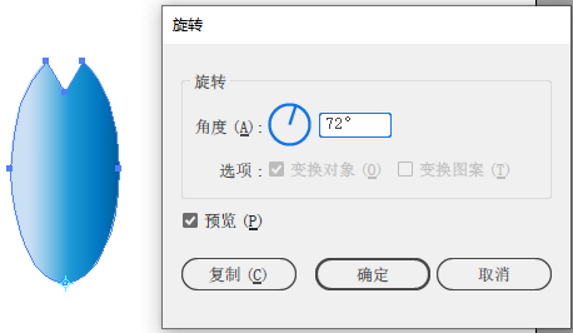

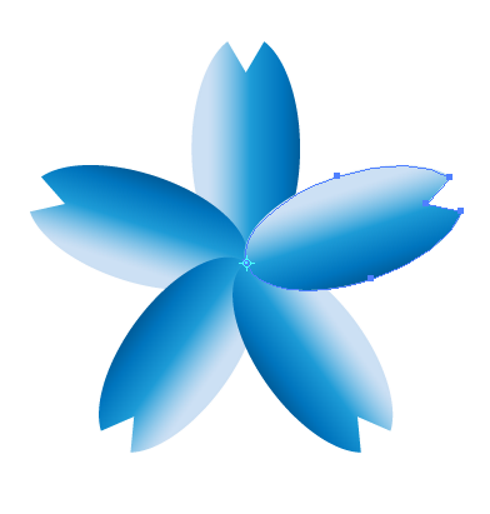

⑥保持图形选中状态，切换为“旋转工具”，按住Alt键的同时单击图形下方锚点，在弹出的“旋转”对话框中设置“角度”为72°，然后单击“复制”按钮；
在这里插入图片描述

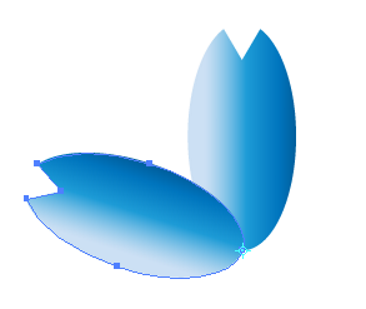

⑦完成旋转复制操作；

⑧ 连续按三次快捷键Ctrl+D，图形将会绕锚点进行连续复制；

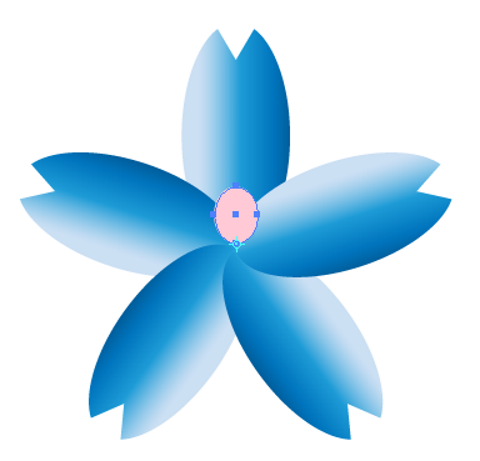

⑨切换为“椭圆工具”，在图形上方再次绘制一个粉色（#ffcad5）且无描边的椭圆形；

⑩用同样的方法对粉色椭圆形进行旋转复制；
在这里插入图片描述

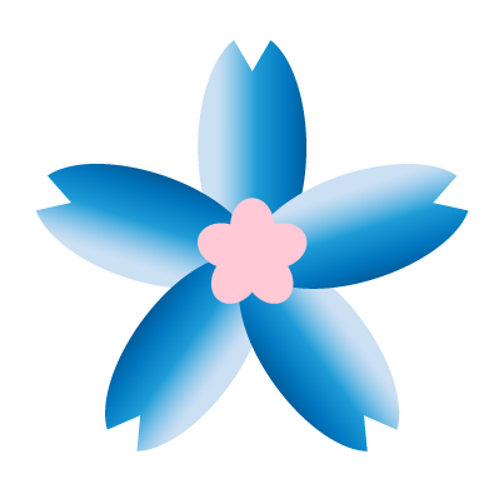

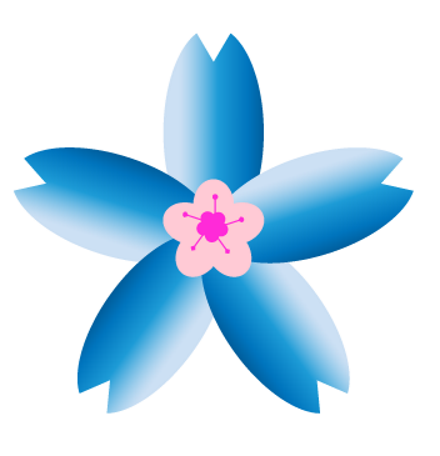

⑪使用“椭圆工具”和“圆角矩形工具”在图形上方绘制花蕊部分，同样可以使用旋转复制的方法来快速得到图形；

⑫ 在项目中绘制渐变背景，并复制更多的樱花填充画面。

2.绘制一艘潜水艇

①打开软件，执行“文件|打开”菜单命令，在弹出的“打开”对话框中找到素材文件夹中的“背景.ai”文件打开；
在这里插入图片描述
②切换为“钢笔工具”在画板上方绘制潜水艇舱身，舱身描边为黑色，描边大小为5px，CMYK颜色参考值为C11%、M25%、Y84%、K0；

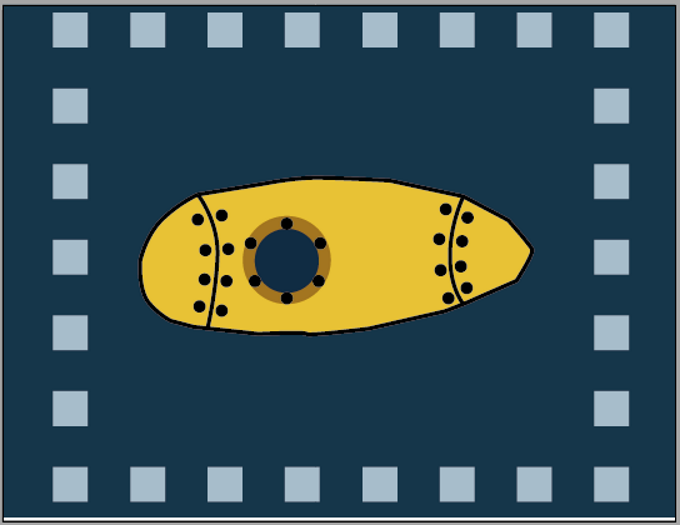

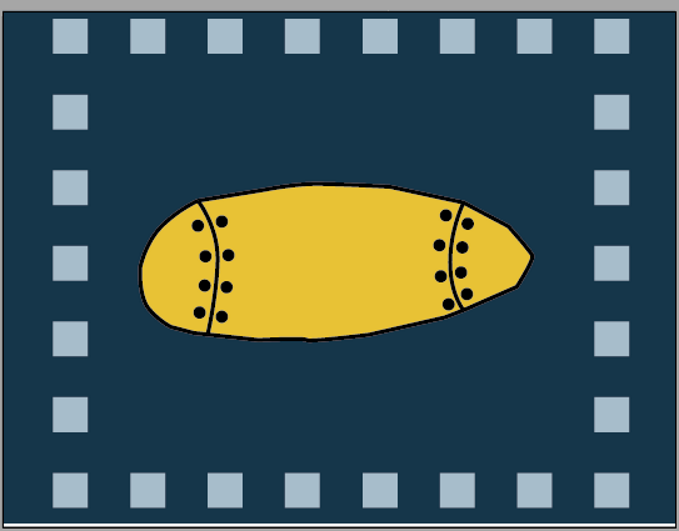

③使用“钢笔工具”在舱身上绘制两段弧线（之后不做强调的图形描边统一设置为5px黑色描边），然后切换为“椭圆工具”，两边各绘制8个无描边的黑色小圆；
在这里插入图片描述

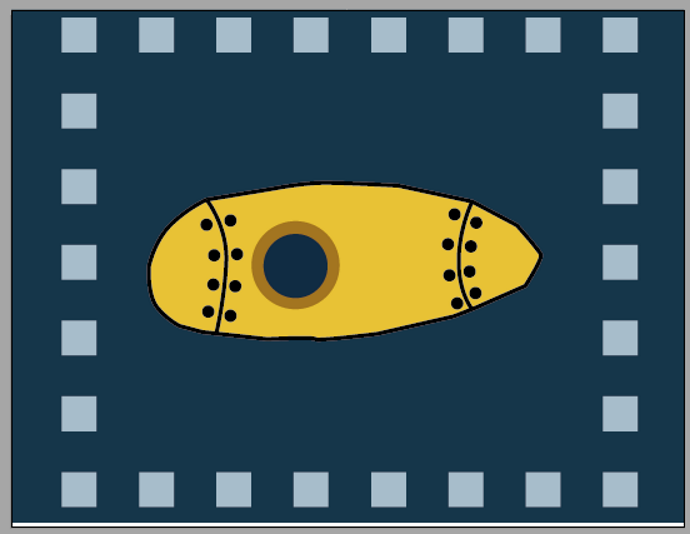

④使用“椭圆工具”绘制圆形，然后为圆形执行“对象”|“路径”|“偏移路径”菜单命令，在弹出的“偏移路径”对话框中设置“位移”参数为-15px，单击“确定”按钮应用偏移，将得到同心圆。分别设置圆形的“填充”为（C38%、M55%、Y98%、K0）和（C96%、M86%、Y60%、K35%）；
在这里插入图片描述
⑤使用“椭圆工具”绘制6个黑色小圆；

⑥切换为“矩形工具”绘制两个灰色（C53%、M38%、Y30%、K0）无描边的矩形，然后旋转45°；

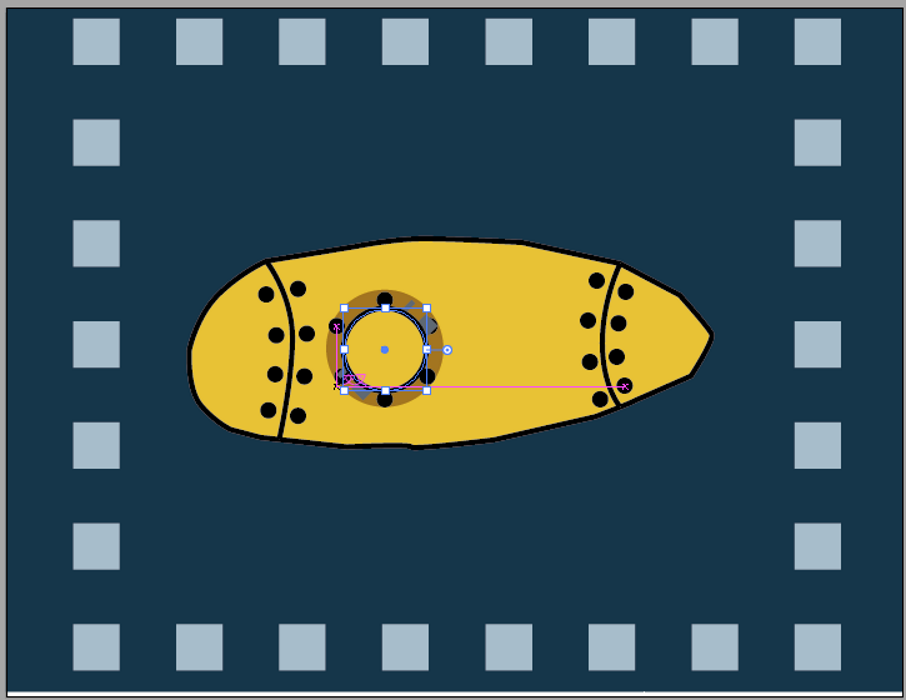

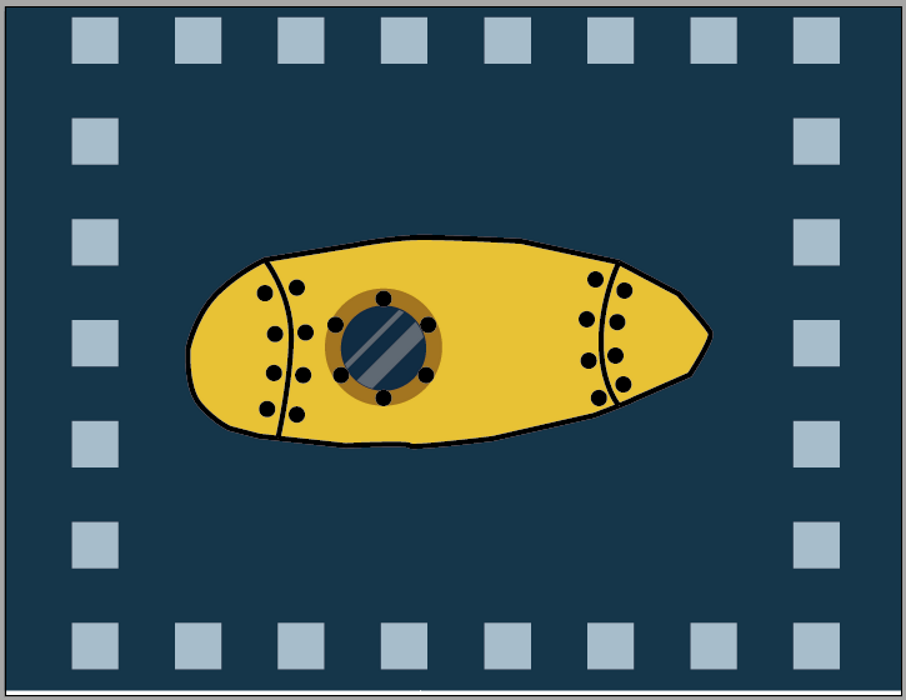

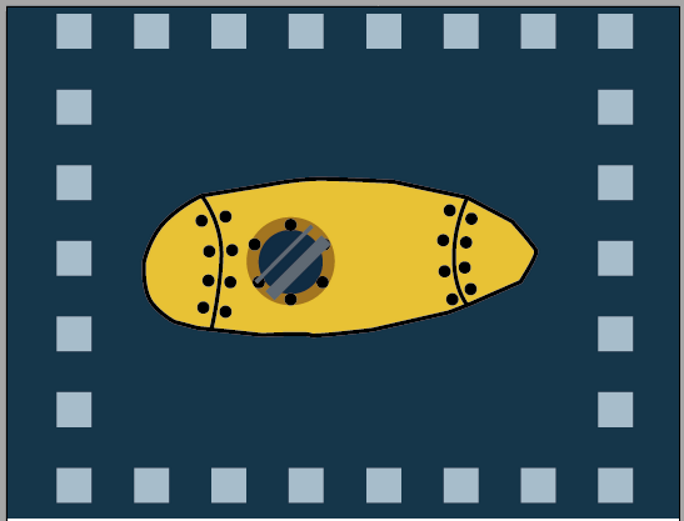

⑦在“椭圆工具”选中状态下，移动鼠标指针至同心圆的中心点上，按快捷键Shift+Alt进行圆形绘制；
在这里插入图片描述
⑧切换为“选择工具”，按住Shift键的同时选中矩形和圆形，然后按快捷键Ctrl+7创建剪切蒙版；

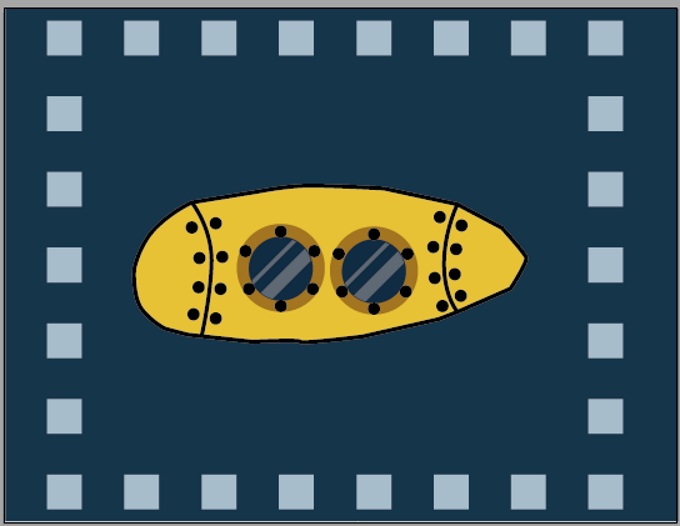

⑨完成窗户的绘制后，选择对象，按快捷键Ctrl+G进行图形编组，同时复制一组窗户；

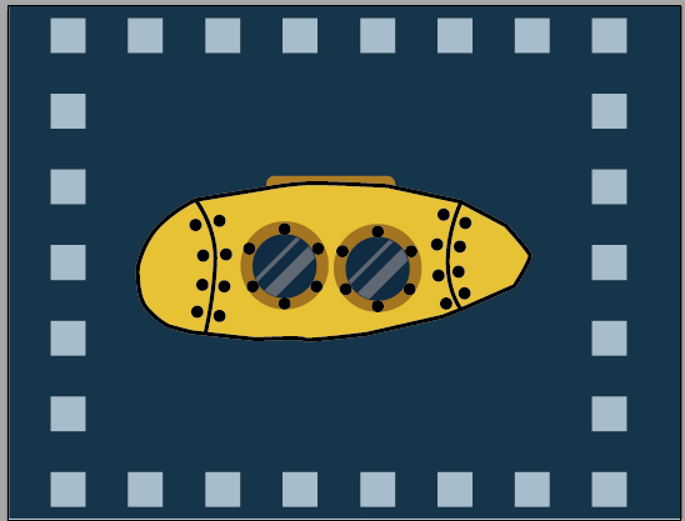

⑩切换为“圆角矩形工具”绘制一个“圆角半径”为10px的黄色（C38%、M55%、Y98%、K0）圆角矩形，将其放置在舱身后方；
在这里插入图片描述

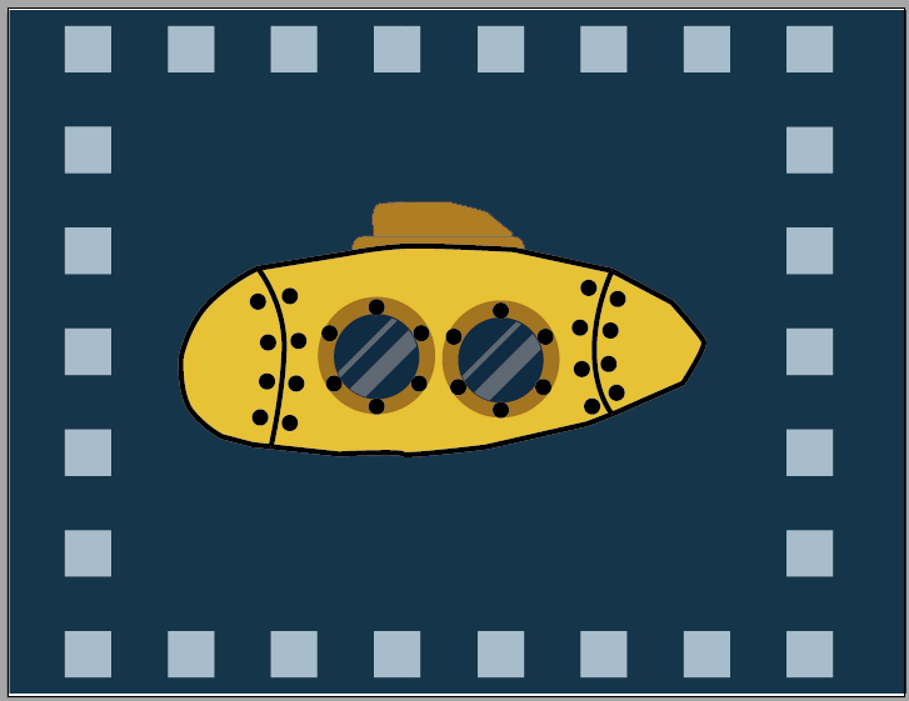

⑪使用“圆角矩形工具”绘制一个“圆角半径”为20px的同色圆角矩形，使用“删除锚点工具”删除下方的锚点，并使用“锚点工具”将下方的两个平滑点转换为角点，调整路径形状；

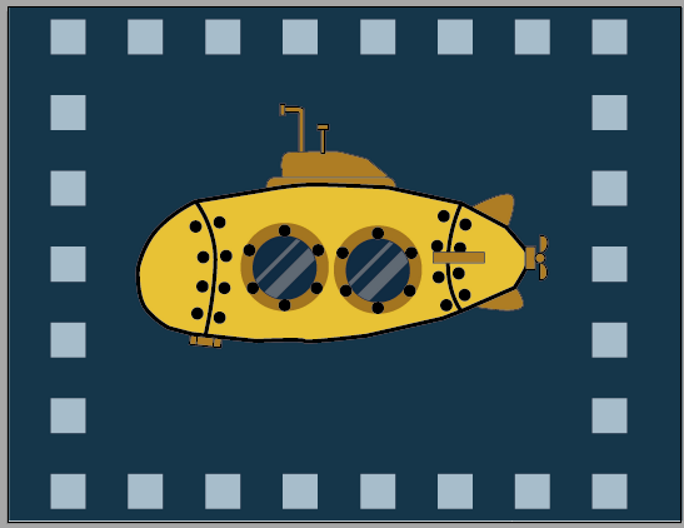

⑫用同样的方法，结合使用几何图形工具和钢笔工具，绘制潜望镜、舱翼、螺旋桨和探照灯等元素，并对潜水艇的所有部件进行编组和锁定。
在这里插入图片描述

3.调整透视网格

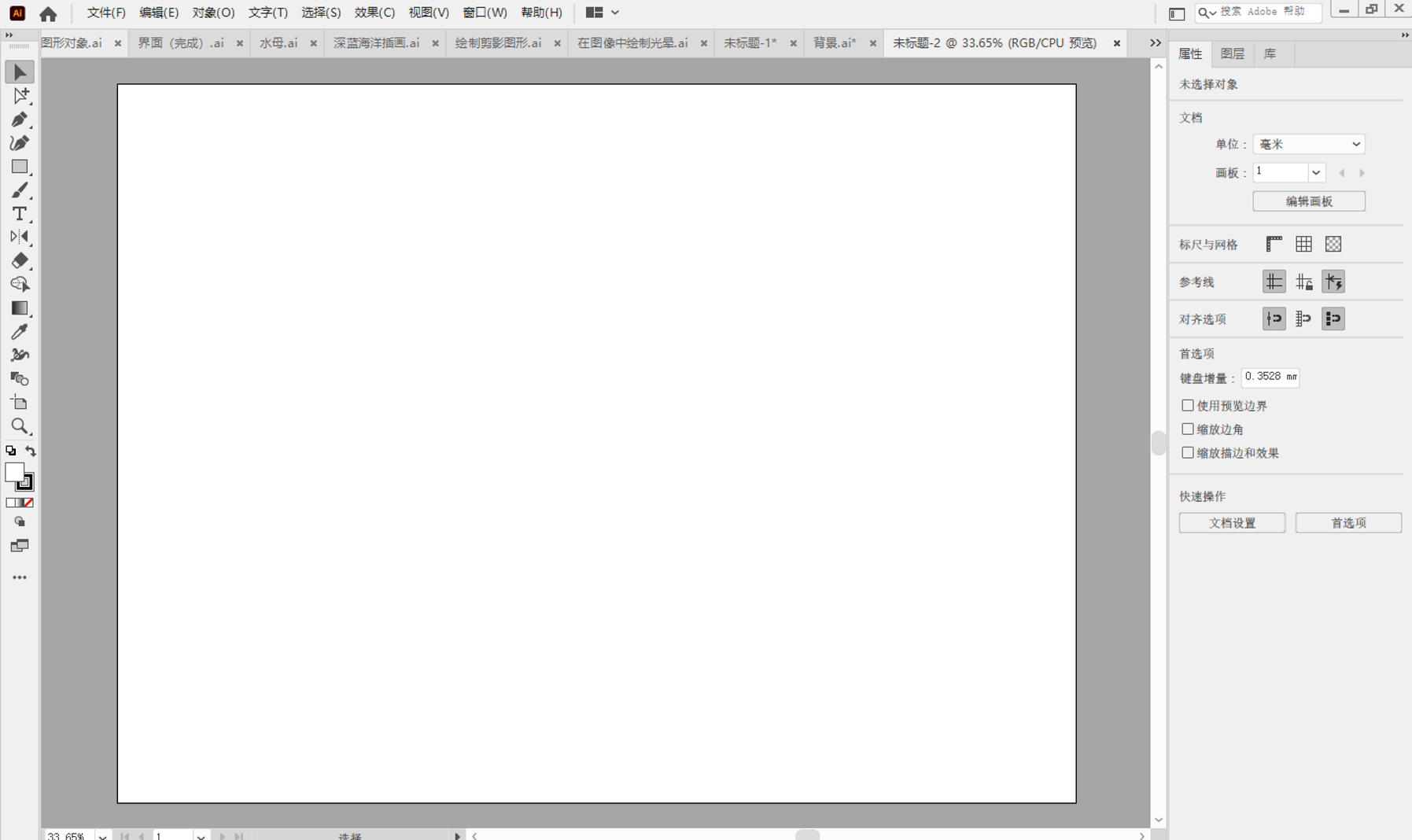

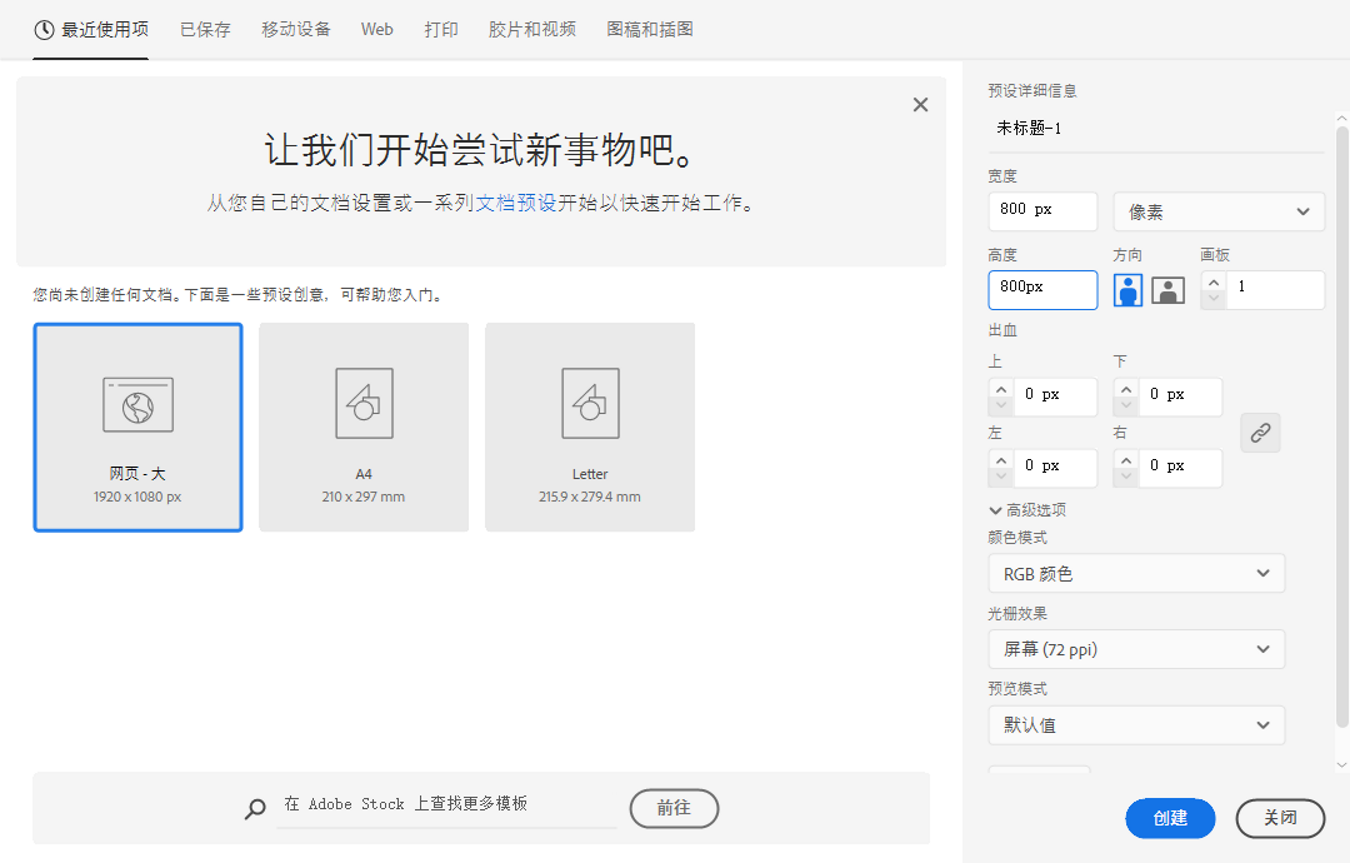

①打开软件，执行“文件”|“新建”菜单命令，在弹出的“新建文档”对话框中创建一个大小为800mm×600mm的空白文档；
在这里插入图片描述

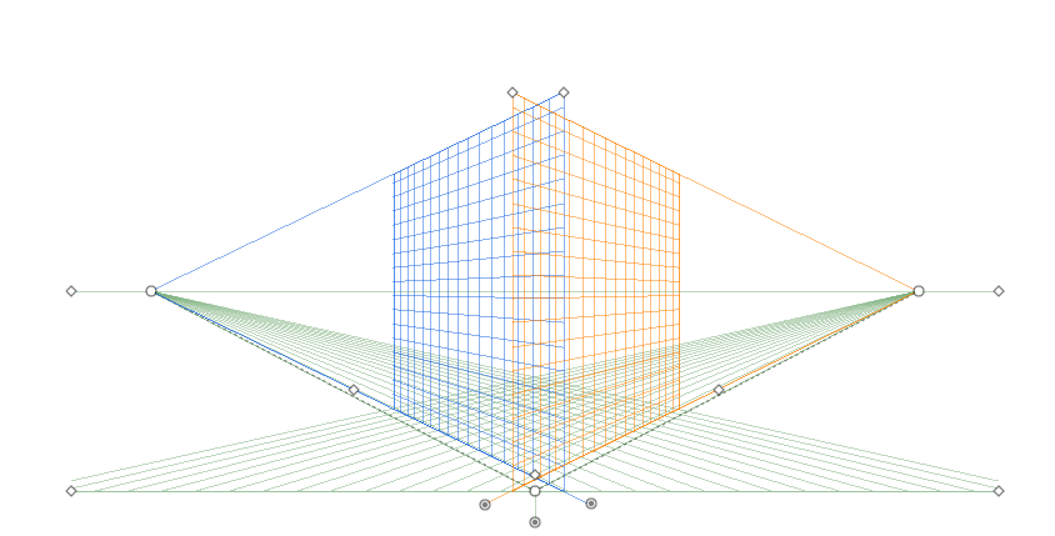

②执行“视图”|“隐藏画板”命令将画板暂时隐藏，可以方便我们更直观地观察网格透视图。在工具面板单击“透视网格工具”按钮，画板中会显示透视网格，在“透视网格工具”按钮选中状态下（快捷键Shift+P），按住鼠标左键并拖动控件可以移动整个透视网格；
在这里插入图片描述

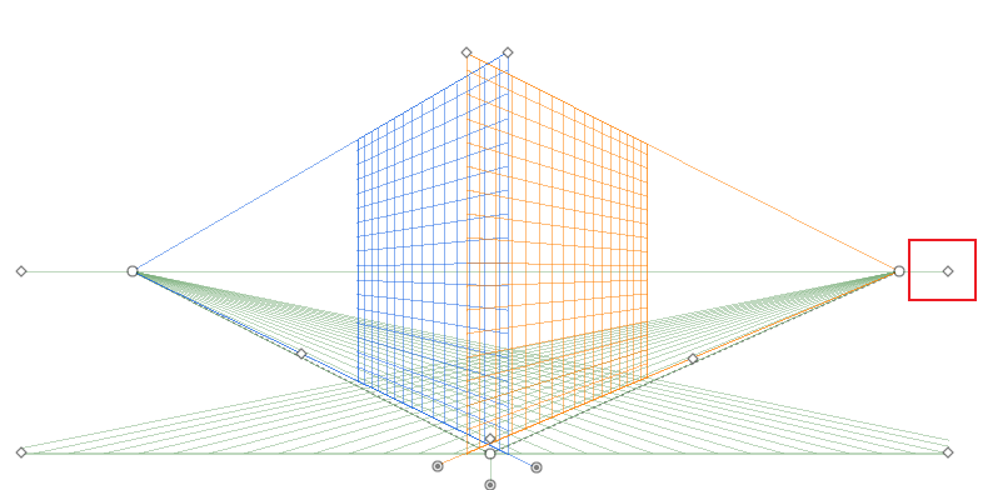

③按住鼠标左键并拖动可以移动消失点。如果执行“视图”|“透视网格”|“锁定站点”命令锁定站点，然后再进行移动，则两个消失点会一起移动；

④按住鼠标左键并拖动控件可以移动水平线；
在这里插入图片描述

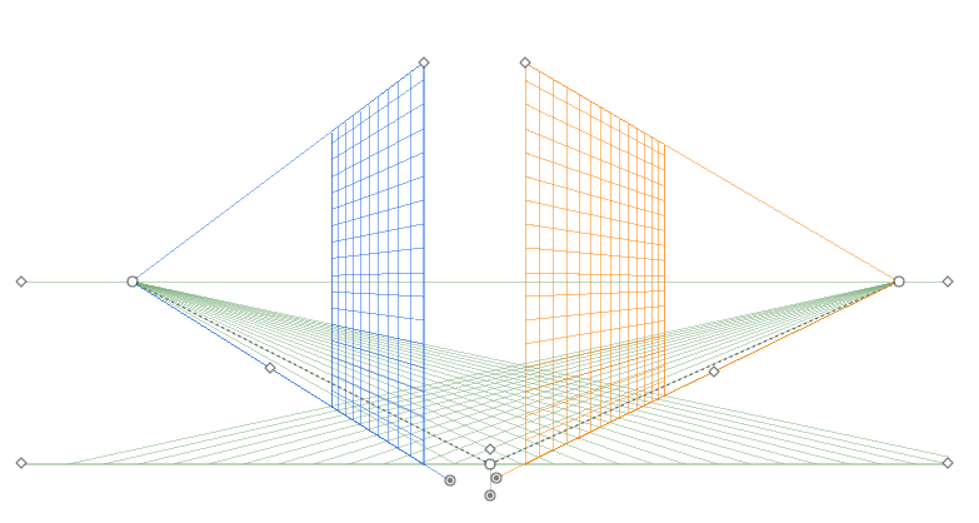

⑤按住鼠标左键并拖动控件可以调整左、右和水平网格平面。按住Shift键操作，可以使移动限制在单元格大小范围内；

⑥按住鼠标左键并拖动控件可以调整平面上的网格范围；

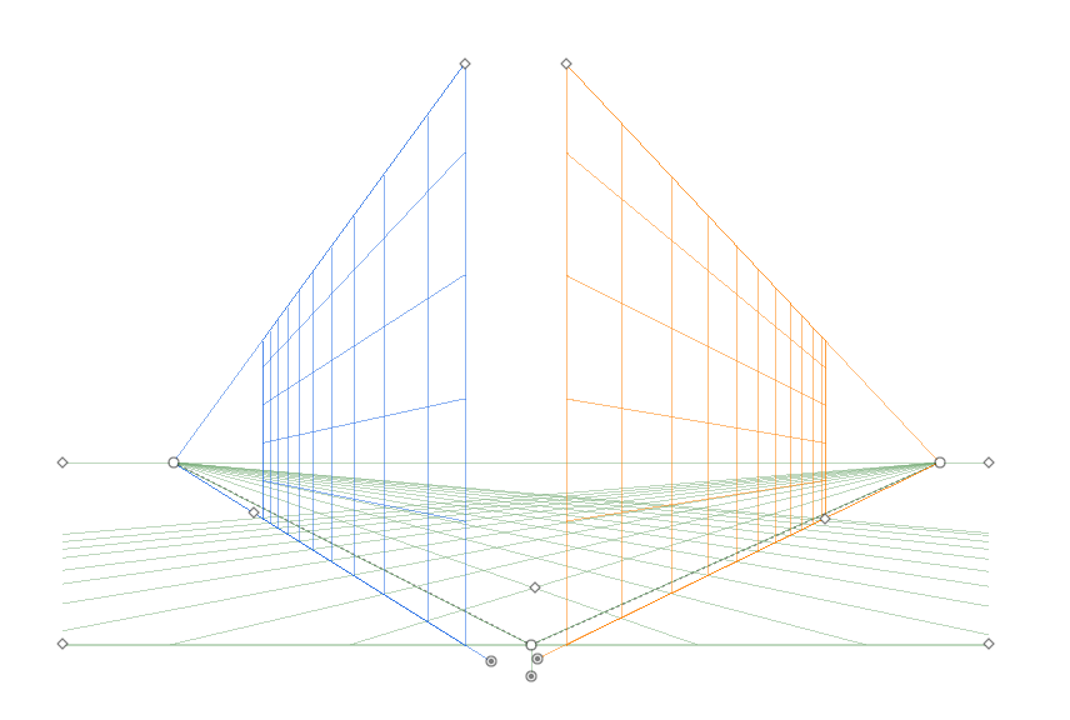

⑦按住鼠标左键并拖动控件可以调整单元格大小。增大网格单元格大小时，网格单元格的数量会减少。
在这里插入图片描述
