文章目录

0.引言
1._3D Tiles模型高度调整
2._3D Tiles模型旋转平移
3._3D Tiles模型缩放
4._3D Tiles模型单体化
5._3D Tiles要素拾取
6._3D Tiles要素风格
7._3D模型着色
8. 贴合3D模型
9.模拟小车移动

0.引言

现有的gis开发方向较流行的是webgis开发，其中Cesium是一款开源的WebGIS库，主要用于实时地球和空间数据的可视化和分析。它提供了丰富的地图显示和数据可视化功能，并能实现三维可视化开发。Cesium作为三维GIS框架，其最大的优势就是支持各种格式的三维模型数据，包括倾斜摄影三维模型、BIM三维模型、glb三维模型等，并且用户可以使用关键帧动画等动态地模拟三维场景。本文将介绍Cesium中常用的三维模型操作并举例说明。

1._3D Tiles模型高度调整

3D Tiles数据格式是Cesium支持的一种标准，包括BIM模型、倾斜摄影三维模型等都需要通过一定手段或软件处理成3D Tiles模型后才可以在Cesium中加载。在3D Tiles模型制作过程中，如果原始数据具有高程信息，那么生产的3D Tiles模型数据也会存在高程数据，但是有时由于原始数据中的高程信息不准确，生产出来的3D Tiles模型并不能很好地贴合地形，而是悬浮在空中，因此在Cesium中加载倾斜摄影三维模型之后，需要手动地对模型进行高度调整以达到贴合地形的要求。Cesium API为我们提供了相关的类和方法，使得我们可以在3D Tiles模型数据加载完成之后，动态地调整3D Tiles模型整体的高度。下面以大雁塔倾斜摄影三维模型为例，展示如何在Cesium中动态地调整3D Tiles模型高度。

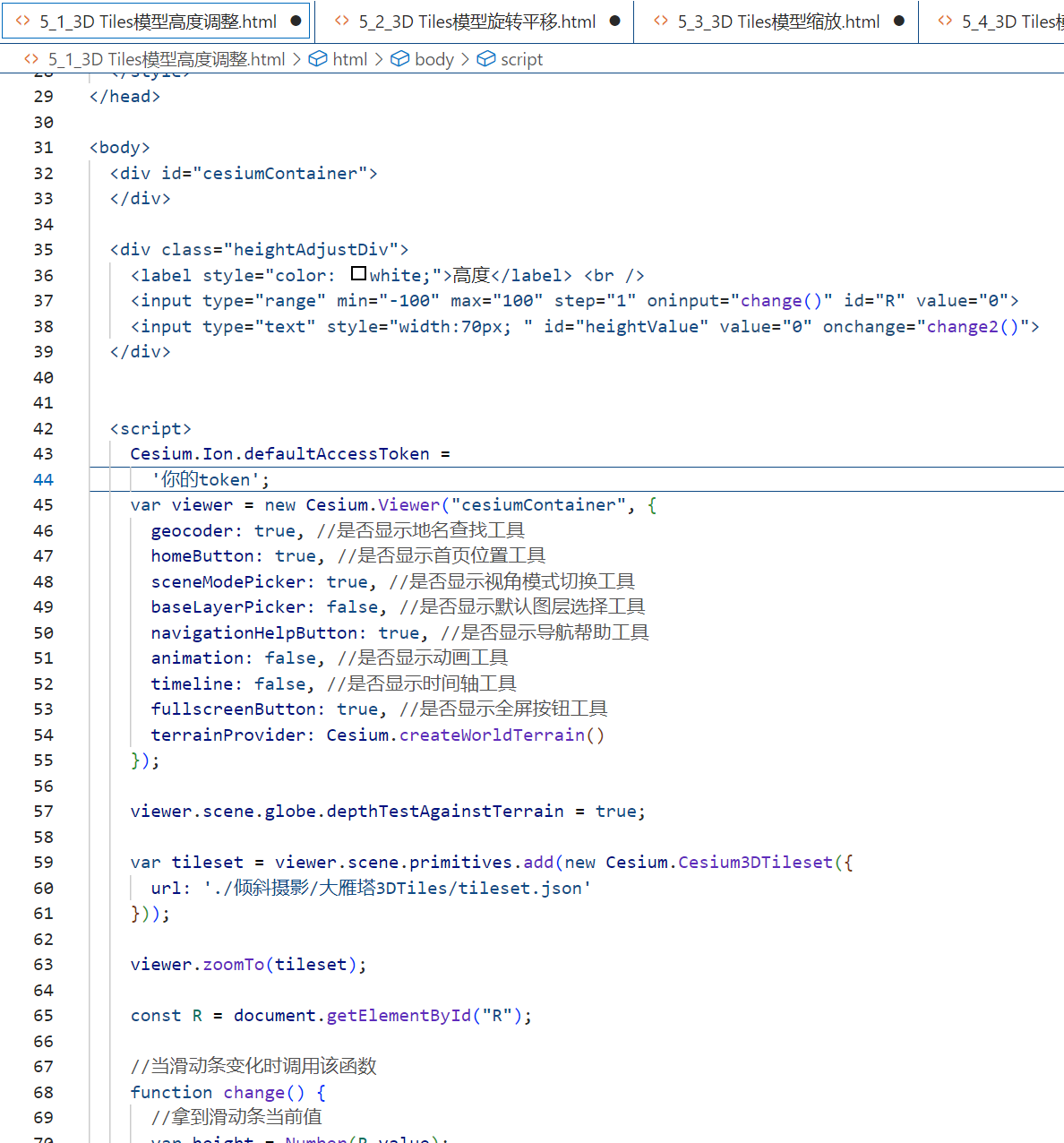

（1）实现代码
在这里插入图片描述

5_1_3D Tiles模型高度调整.html

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>三维模型篇_3D Tiles模型高度调整</title>
  <script src="./Build/Cesium/Cesium.js"></script>
  <link rel="stylesheet" href="./Build/Cesium/Widgets/widgets.css">
  <style>
    html,
    body,
    #cesiumContainer {
      width: 100%;
      height: 100%;
      margin: 0;
      padding: 0;
      overflow: hidden;
    }

    .heightAdjustDiv {

      position: absolute;
      top: 10px;
      left: 20px;
      background-color: rgba(0, 0, 0, 0.6);
    }
  </style>
</head>

<body>
  <div id="cesiumContainer">
  </div>

  <div class="heightAdjustDiv">
    <label style="color: white;">高度</label> <br />
    <input type="range" min="-100" max="100" step="1" oninput="change()" id="R" value="0">
    <input type="text" style="width:70px; " id="heightValue" value="0" onchange="change2()">
  </div>
  <script>
    Cesium.Ion.defaultAccessToken =
      '你的token';
    var viewer = new Cesium.Viewer("cesiumContainer", {

      geocoder: true, //是否显示地名查找工具
      homeButton: true, //是否显示首页位置工具
      sceneModePicker: true, //是否显示视角模式切换工具
      baseLayerPicker: false, //是否显示默认图层选择工具
      navigationHelpButton: true, //是否显示导航帮助工具
      animation: false, //是否显示动画工具
      timeline: false, //是否显示时间轴工具
      fullscreenButton: true, //是否显示全屏按钮工具
      terrainProvider: Cesium.createWorldTerrain()
    });

    viewer.scene.globe.depthTestAgainstTerrain = true;

    var tileset = viewer.scene.primitives.add(new Cesium.Cesium3DTileset({

      url: './倾斜摄影/大雁塔3DTiles/tileset.json'
    }));

    viewer.zoomTo(tileset);

    const R = document.getElementById("R");

    //当滑动条变化时调用该函数
    function change() {

      //拿到滑动条当前值
      var height = Number(R.value);
      //文本框显示当前值
      heightValue.value = height;

      //判断是否为数字，不是数字则return
      if (isNaN(height)) {

        return;
      }

      //将3D Tiles外包围球中心点从笛卡尔空间直角坐标转换为弧度表示
      const cartographic = Cesium.Cartographic.fromCartesian(
        tileset.boundingSphere.center //3D Tiles外包围球中心
      );

      //3D Tiles外包围球中心点原始坐标
      const surface = Cesium.Cartesian3.fromRadians(
        cartographic.longitude,
        cartographic.latitude,
      );

      //3D Tiles外包围球中心点坐标偏移
      const offset = Cesium.Cartesian3.fromRadians(
        cartographic.longitude,
        cartographic.latitude,
        height
      );

      //计算两个笛卡尔分量的差异
      const translation = Cesium.Cartesian3.subtract(
        offset,
        surface,
        new Cesium.Cartesian3()
      );

      //创建一个表示转换的Matrix4
      tileset.modelMatrix = Cesium.Matrix4.fromTranslation(translation);
    }

    function change2() {

      var height = Number(heightValue.value);
      R.value = height;
      change();
    }
  </script>
</body>

</html>

（2）结果显示

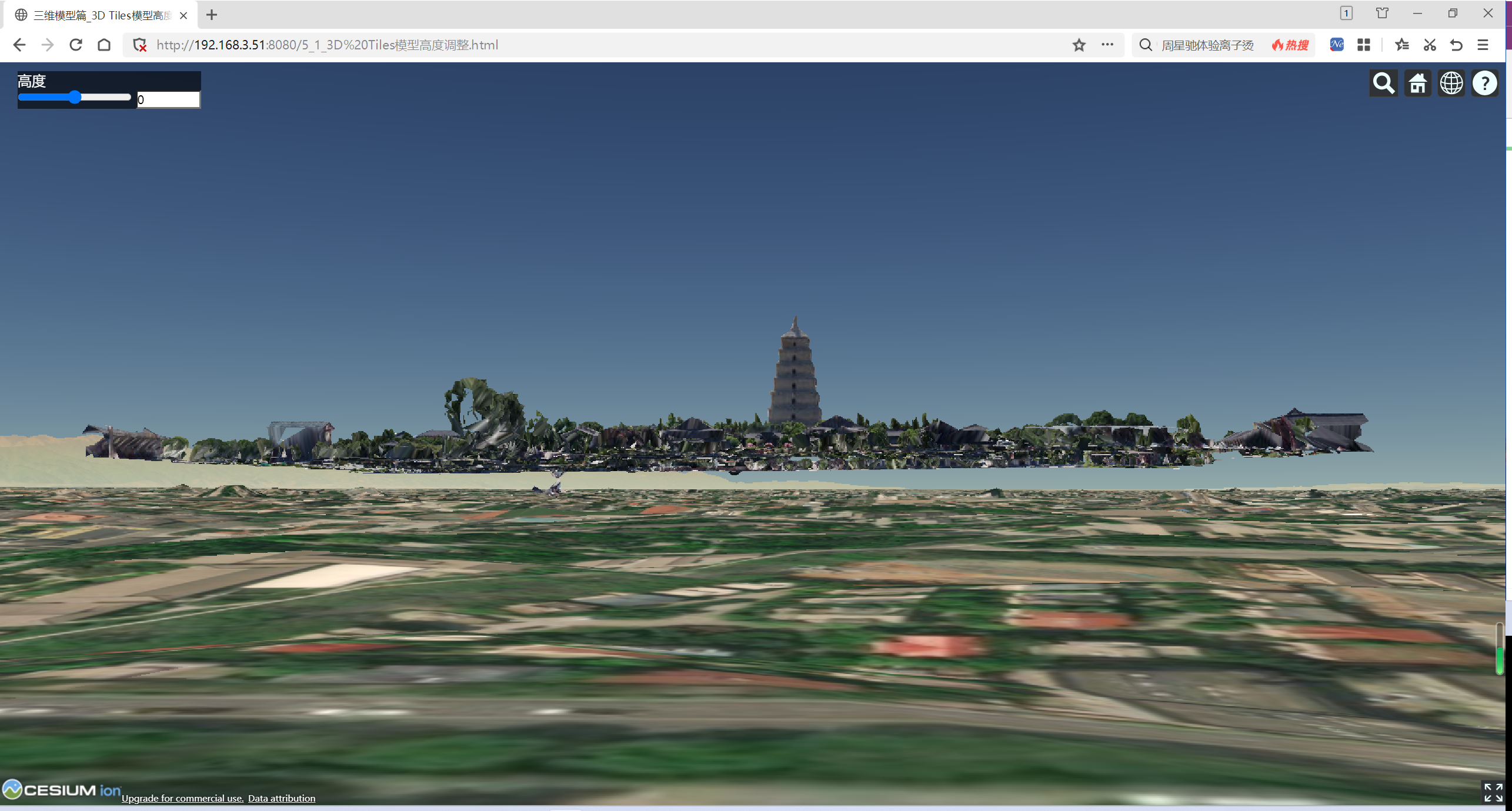

变换前：
在这里插入图片描述

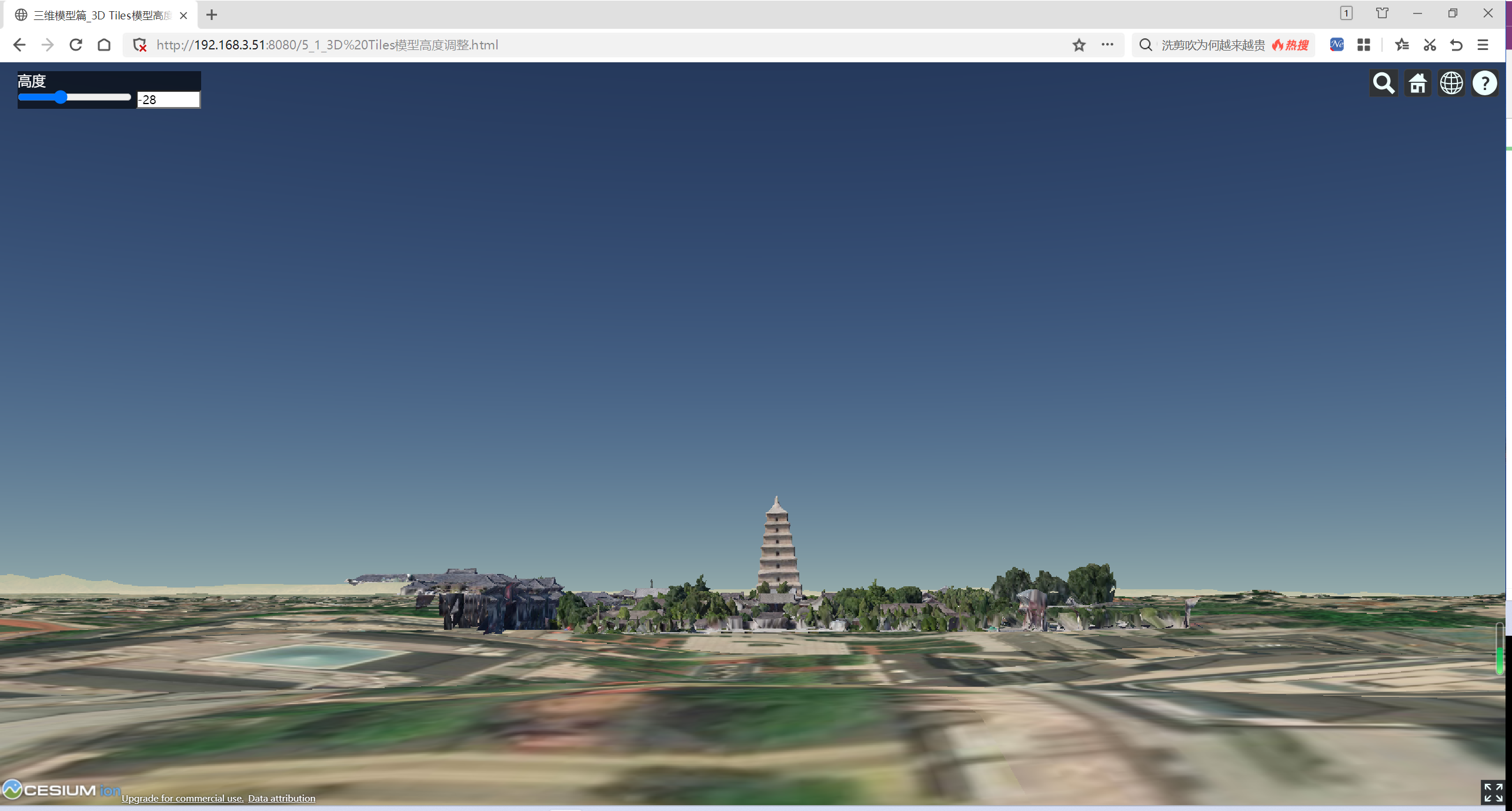

变换后：

2._3D Tiles模型旋转平移

下面以大雁塔倾斜摄影三维模型为例，展示如何在Cesium中动态地对3D Tiles模型进行旋转平移操作。

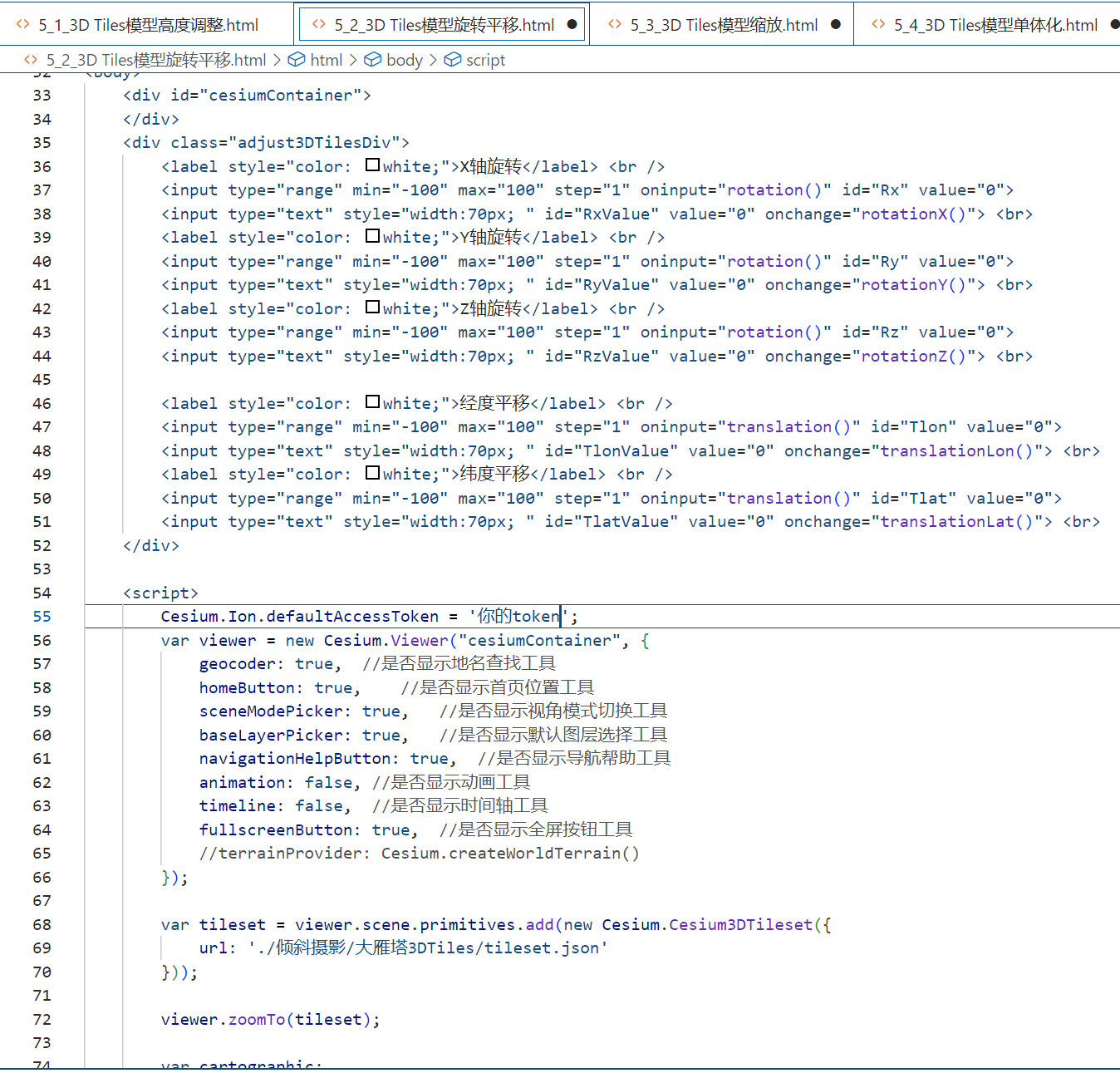

（1）实现代码
在这里插入图片描述

5_2_3D Tiles模型旋转平移.html

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>三维模型篇_3D Tiles模型旋转平移</title>
    <script src="./Build/Cesium/Cesium.js"></script>
    <link rel="stylesheet" href="./Build/Cesium/Widgets/widgets.css">
    <!-- <script src="http://libs.baidu.com/jquery/2.1.4/jquery.min.js"></script> -->
    <style>
        html,
        body,
        #cesiumContainer {
            width: 100%;
            height: 100%;
            margin: 0;
            padding: 0;
            overflow: hidden;
        }
    .adjust3DTilesDiv {

        position: absolute;
        top: 10px;
        left: 20px;
        background-color: rgba(0, 0, 0, 0.6);
    }
    </style>

</head>

<body>
    <div id="cesiumContainer">
    </div>
    <div class="adjust3DTilesDiv">
        <label style="color: white;">X轴旋转</label> <br />
        <input type="range" min="-100" max="100" step="1" oninput="rotation()" id="Rx" value="0">
        <input type="text" style="width:70px; " id="RxValue" value="0" onchange="rotationX()"> <br>
        <label style="color: white;">Y轴旋转</label> <br />
        <input type="range" min="-100" max="100" step="1" oninput="rotation()" id="Ry" value="0">
        <input type="text" style="width:70px; " id="RyValue" value="0" onchange="rotationY()"> <br>
        <label style="color: white;">Z轴旋转</label> <br />
        <input type="range" min="-100" max="100" step="1" oninput="rotation()" id="Rz" value="0">
        <input type="text" style="width:70px; " id="RzValue" value="0" onchange="rotationZ()"> <br>
    <label style="color: white;">经度平移</label> <br />
    <input type="range" min="-100" max="100" step="1" oninput="translation()" id="Tlon" value="0">
    <input type="text" style="width:70px; " id="TlonValue" value="0" onchange="translationLon()"> <br>
    <label style="color: white;">纬度平移</label> <br />
    <input type="range" min="-100" max="100" step="1" oninput="translation()" id="Tlat" value="0">
    <input type="text" style="width:70px; " id="TlatValue" value="0" onchange="translationLat()"> <br>
    </div>
    <script>
        Cesium.Ion.defaultAccessToken = '你的token';
        var viewer = new Cesium.Viewer("cesiumContainer", {

            geocoder: true,  //是否显示地名查找工具
            homeButton: true,    //是否显示首页位置工具
            sceneModePicker: true,   //是否显示视角模式切换工具
            baseLayerPicker: true,   //是否显示默认图层选择工具
            navigationHelpButton: true,  //是否显示导航帮助工具
            animation: false, //是否显示动画工具
            timeline: false,  //是否显示时间轴工具
            fullscreenButton: true,  //是否显示全屏按钮工具
            //terrainProvider: Cesium.createWorldTerrain()
        });
    var tileset = viewer.scene.primitives.add(new Cesium.Cesium3DTileset({

        url: './倾斜摄影/大雁塔3DTiles/tileset.json'
    }));
    viewer.zoomTo(tileset);
    var cartographic;
    var params;
    tileset.readyPromise.then(function () {

        cartographic = Cesium.Cartographic.fromCartesian(
            tileset.boundingSphere.center //倾斜摄影模型外包围球中心

        );
      console.log('cartographic',cartographic);

    params = {

        tx: Cesium.Math.toDegrees(cartographic.longitude), //模型中心X轴坐标（经度，单位：十进制度）
        ty: Cesium.Math.toDegrees(cartographic.latitude), //模型中心Y轴坐标（纬度，单位：十进制度）
        tz: 0, //模型中心Z轴坐标（高程，单位：米）
        rx: 0, //X轴（经度）方向旋转角度（单位：度）
        ry: 0, //Y轴（纬度）方向旋转角度（单位：度）
        rz: 0 ,//Z轴（高程）方向旋转角度（单位：度）
    };
    })
    //平移旋转函数
    function update3dtilesMaxtrix(params) {

        //旋转
        let mx = Cesium.Matrix3.fromRotationX(Cesium.Math.toRadians(params.rx));
        let my = Cesium.Matrix3.fromRotationY(Cesium.Math.toRadians(params.ry));
        let mz = Cesium.Matrix3.fromRotationZ(Cesium.Math.toRadians(params.rz));
        let rotationX = Cesium.Matrix4.fromRotationTranslation(mx);
        let rotationY = Cesium.Matrix4.fromRotationTranslation(my);
        let rotationZ = Cesium.Matrix4.fromRotationTranslation(mz);
    //平移
    let position = Cesium.Cartesian3.fromDegrees(params.tx, params.ty, params.tz);
    console.log('position',position);

      let m = Cesium.Transforms.eastNorthUpToFixedFrame(position);

    //旋转、平移矩阵相乘
    Cesium.Matrix4.multiply(m, rotationX, m);
    Cesium.Matrix4.multiply(m, rotationY, m);
    Cesium.Matrix4.multiply(m, rotationZ, m);
    //返回结果矩阵
    return m;
    }
    //Rx、Ry、Rz旋转滑动条
    function rotation(){

        //拿到x轴旋转滑动条当前值
        var rx = Number(Rx
