arcgis制作采样线及采样点

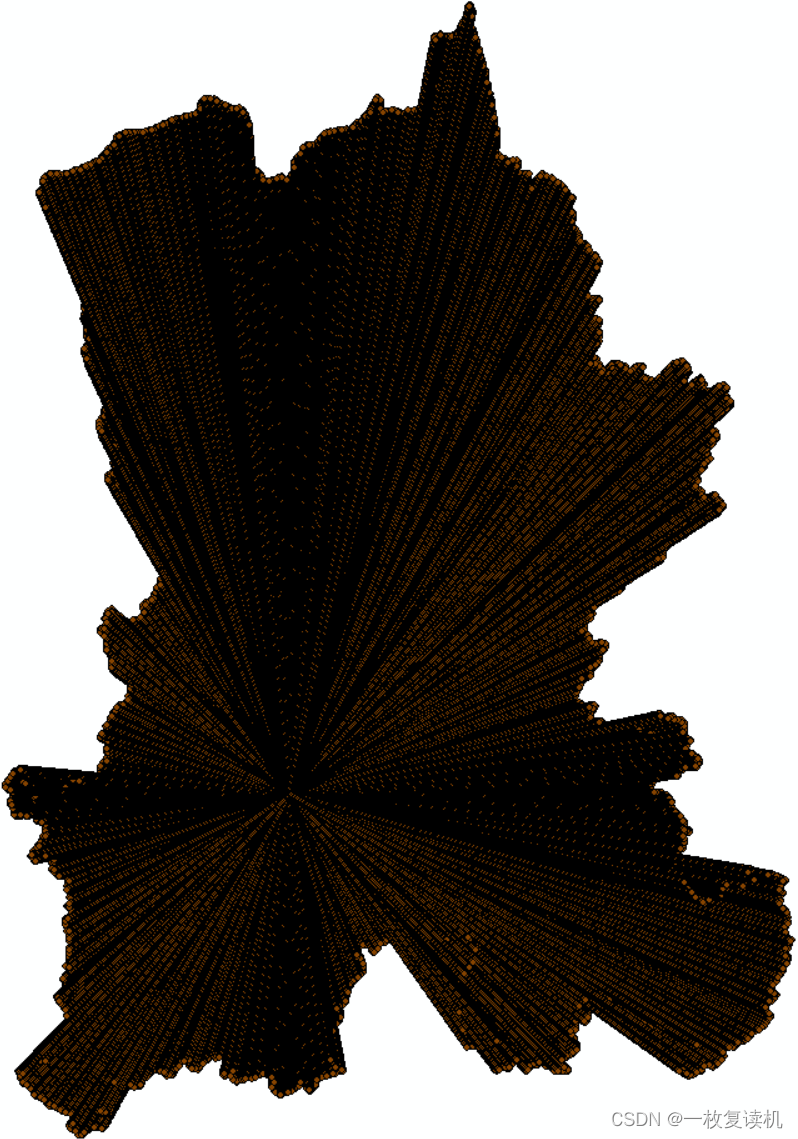

如下图，采样线就是这种的（图1），采样点是在采样线的基础上通过arcgis的沿线生成点工具得到的，做这些的目的是为了从其它图层上采样，并得到连续的值序列：

图1

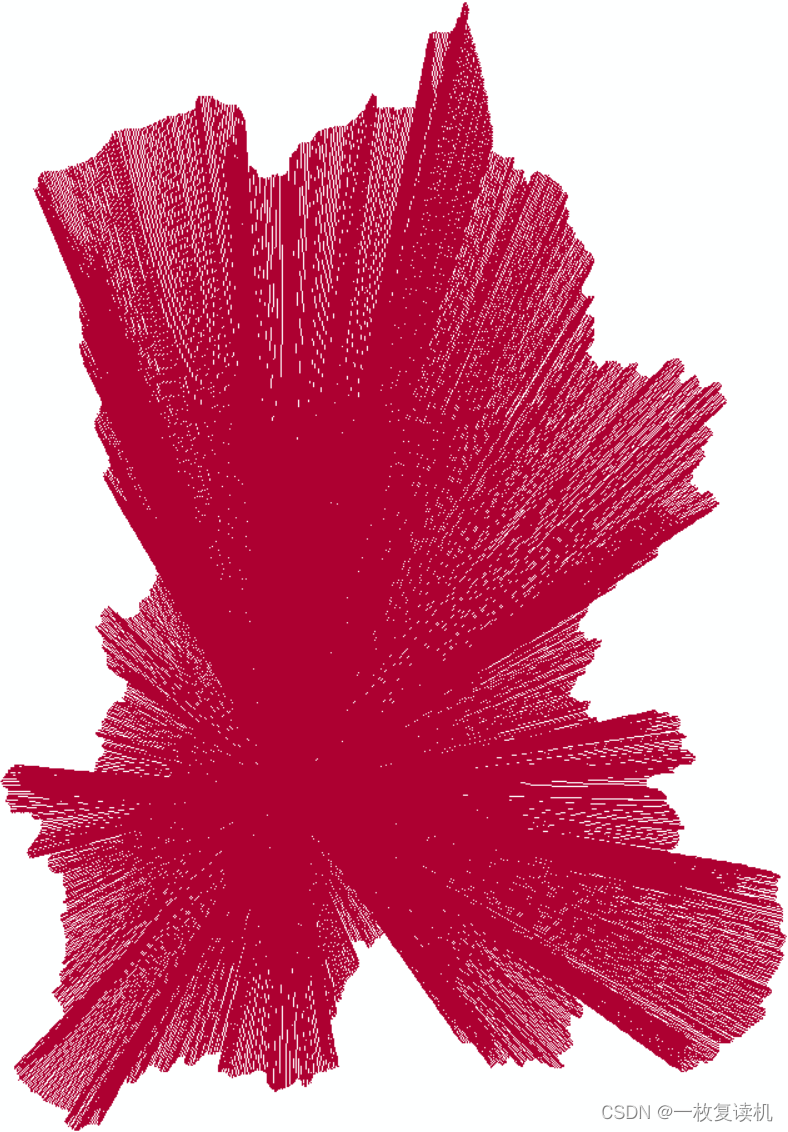

图2



**第一种：**

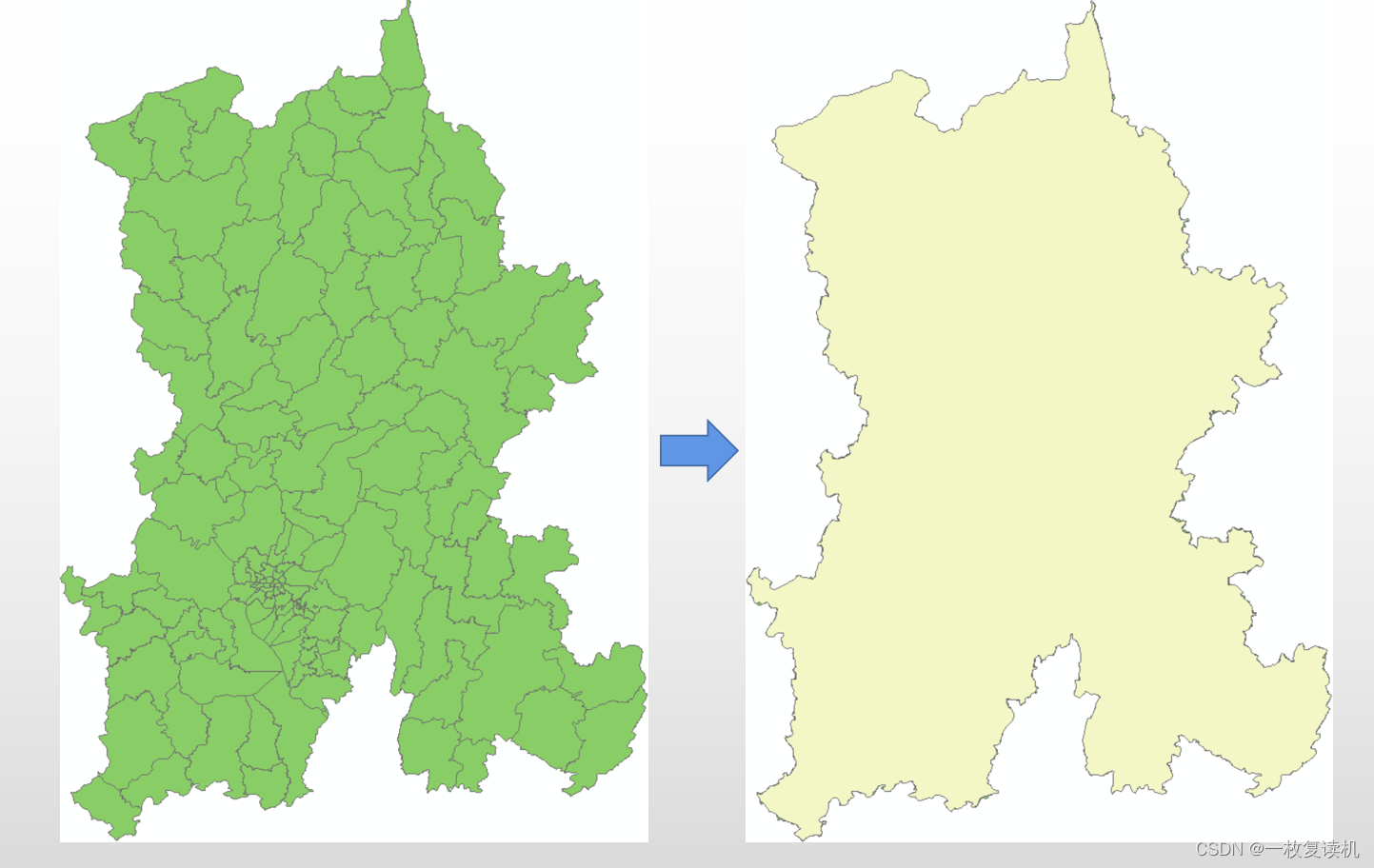

1.首先将原本分块的研究区合并为一个整体面，使用arcgis的分析工具中的合并工具，如下图所示

图3

2.生成研究区的渔网，使用arcgis的渔网工具，分辨率视情况而定

图4



3.将第2步中得到的面转线，使用要素转线工具，只保留研究区的外轮廓

图5

3.使用数据管理工具——要素——要素折点转点，进行如下设置（图6），得到图7的结果

图6

图7

4.给每个点添加xy坐标，做法为：属性表中添加新列，然后命名为dx，右键该列——计算几何——选择计算x坐标——点击确定，y坐标同理，命名为dy
5.然后使用转换工具——excel转表，导出为excel文件，在excel中添加两列新列为ox，oy（图8），表示中心点即起始点的坐标信息，因为采样线是需要一个中心点和很多外围点的，具体中心点坐标是多少你们自己用识别工具去看（识别工具位于图9的位置），一般选择经济最发达的地方

图8

图9

6.将excel再导入为表，进行xy转线，就可以得到采样线图层（图1），xy转线具体设置如下

图10



第二种：

先说一下和第一种的区别，第一种采样线通过研究区外侧轮廓生成的折点与中心点连接而成，而研究区外围轮廓的折点分布并不均匀，导致部分采样线之间间隔较大或较小。第二种是基于研究区外侧轮廓直接生成连续等间隔的点，这样采样线之间的间隔近乎一致。

1.首先将研究区合并为一个整体面

2.将面转线

3.对第2步中转换的线，使用数据管理工具——采样——沿线生成点，设置如下：

图11



图12



4.同第一种4

5.同第一种5

6.同第一种6

第三种：

这里说一下第三种与前两种的区别，第一种<采样线之间的均匀程度<第二种

1.使用按位置选择工具，工具位置如下，进行如下图14的设置，得到结果如图15，这样就选中了研究区渔网的最外侧的格网：

图13



图14



图15

 2.打开属性表，按住shift键加选中心渔网，然后右键渔网图层——数据——导出数据，将选中的最外侧渔网和中心渔网一起导出为新的图层，得到结果如图16（这里中心渔网怎么选，还是用识别工具识别出中心点的坐标后，看这个坐标位于哪个渔网内，就加选这个渔网即可）

图16



3.将2中提取出的格网转为点，然后后面的步骤和第一种、第二种一样
