【Cadecne skill自学堂】——第二节：skill开发环境搭建

前言

前言：国内每年高校以及研究所培养的应届EDA硕士和博士生只有50人左右，大部分学校都没有相关专业的教师。
国内从事EDA研发只有500～600人左右，而Synopsys、Cadence分别有13000名和7600名员工，Synopsys光研发人员就超过7000人。
除去IC类EDA，国内从事PCB类EDA研发，估计不到50人。
本人为电路精灵团队成员，故设立此课程。1、为Cadence skill的普及。2、推动EDA产业的人才培养。

上一节回顾：
【Cadence skill自学堂】第一节：什么是skill？

本节内容：
搭建cadence skill 开发环境

1、编辑器的选择。

1、notepad++ 论坛里有其他人分享了，我就不在这里继续说明了。
2、UltraEdit

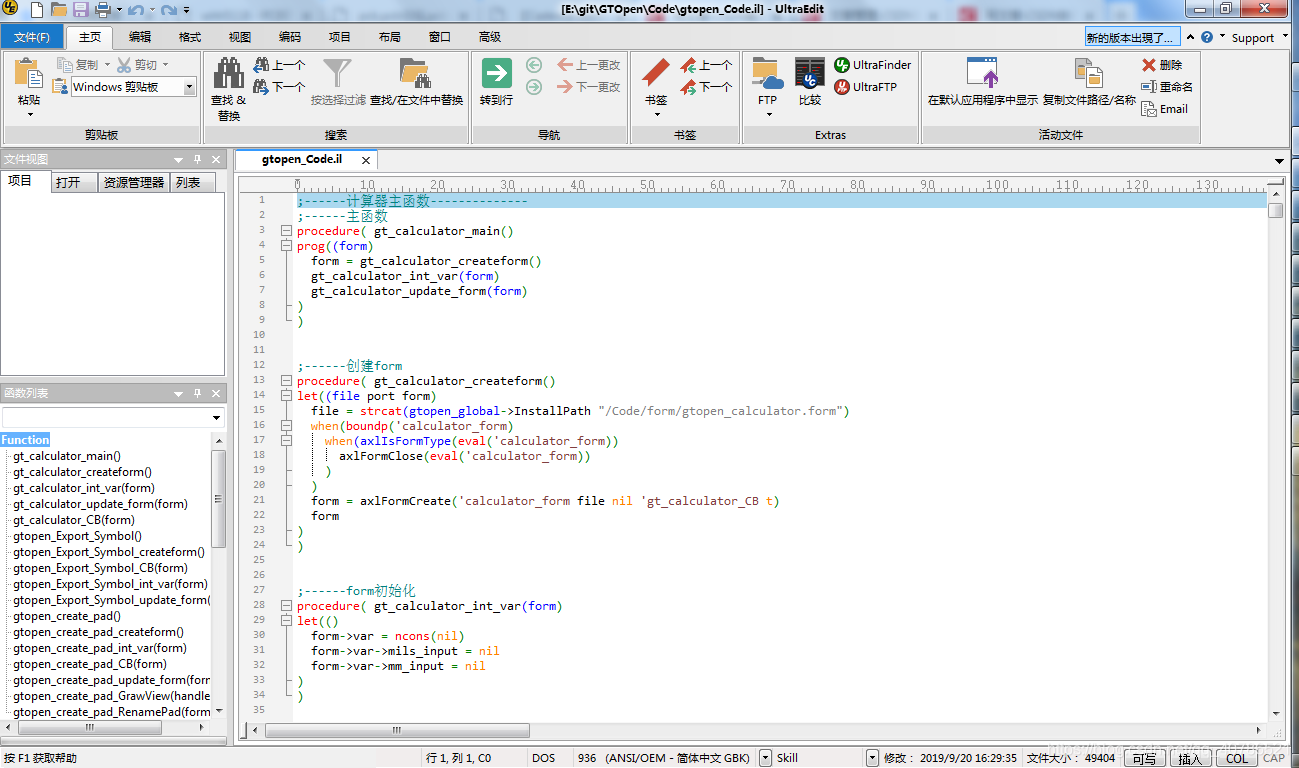

附件有个skill.uew文件，UltraEdit的wordfiles文件夹中，就可以了。
差不多就是这样：

3、sublime text

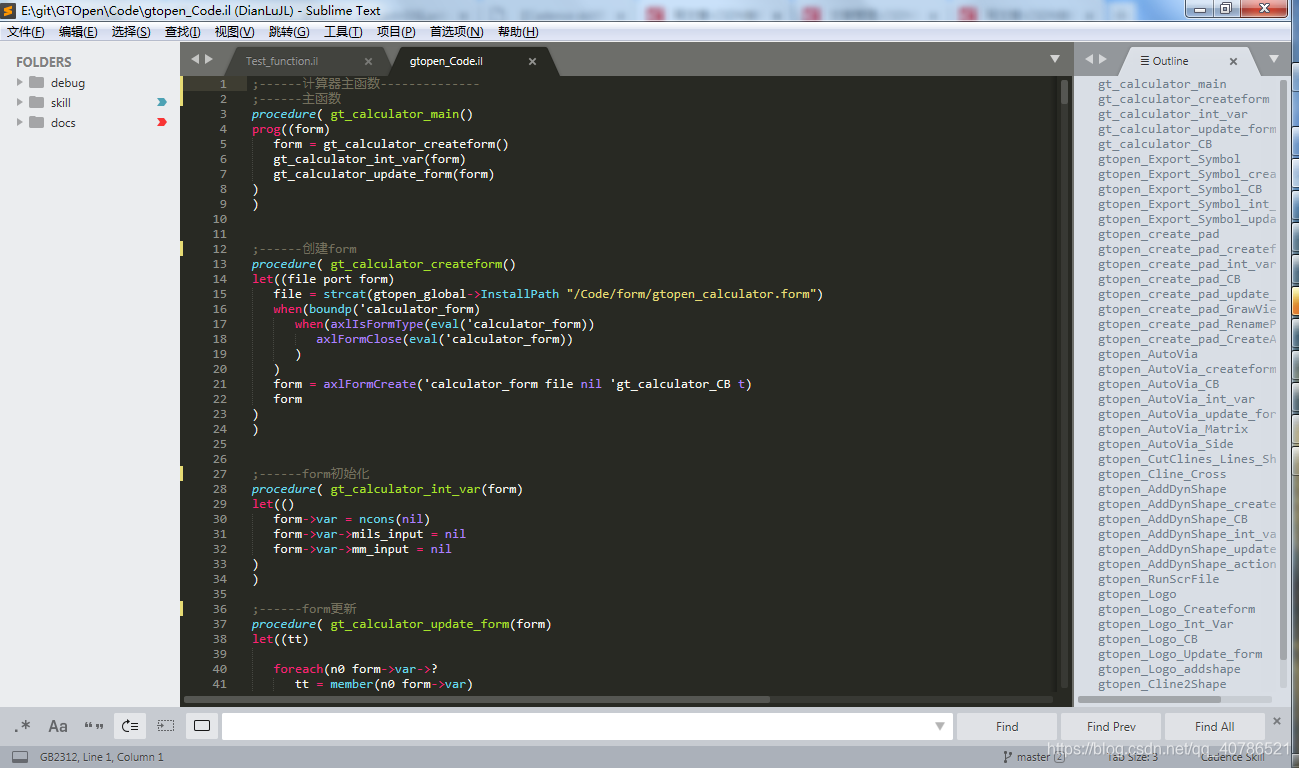

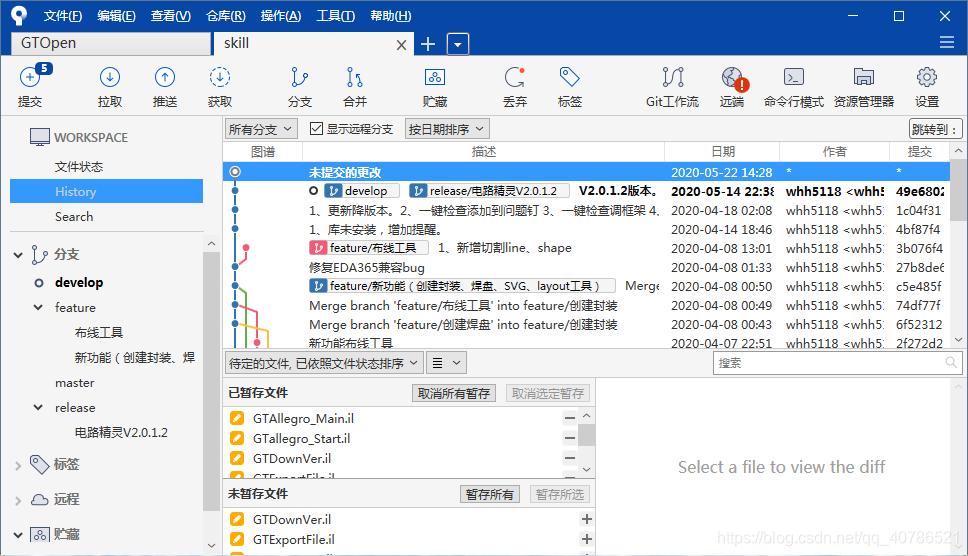

这个是我目前在用的。Merge为辅助，Sourcetree做版本管理用。这是我的工作界面：

如果是没有版本管理的话，Merge/Sourcetree没有必要装。
我这边是项目开发的，所以环境比较复杂。

2、sublime text安装流程

1、sublime text下载： http://www.sublimetext.com/
2、安装package control（网上找下）
3、安装插件。主要几个：1)、outline（显示函数名，或者ctrl+r）2)、ConvertToUTF8（编码识别GBK）3)、菜单汉化 4)、Cadence Skill（在package control搜索下）
4、Cadence skill插件不建议用在线的，用附件的比较好。
插件开源代码：https://github.com/noisyass2/SublimeCadenceSkill

3、Cadence上的环境搭建

1、找打环境变量home。
例如我的是：D:\Cadence\SPB_Data。
D:\Cadence\SPB_Data\pcbenv\allegro.ilinit。这个文件在Allegro启动时加载。所以，调试环境在这里手脚。
2、allegro.ilinit文件夹中添加

axlSetAlias( "~Q" "skill Test_funload")

procedure( Test_funload()
   ilfilePath = "E:/DianluJL/skill"；这里是il文件摆放路径，自行修改。
   foreach(n0 setof(x0 getDirFiles(ilfilePath) rexMatchp(".*.il$" x0))
       load(strcat(ilfilePath n0))
   )
   Test_fun()
)

复制代码
3、新建一个文件夹，将代码.il文件放在这个文件夹下。
在这个文件夹下，新建一个text.il文件。
内容为：

procedure( Test_fun()
   println("hello world")  ;这里填写你要调试的函数。
)

4、这个时候打开allegro，快捷键ctrl+Q进行调试。
在指令窗口显示：

4、资料

链接：https://pan.baidu.com/s/1zLajt7cHYDh5Wiu5EbMuMA
提取码：c7gr

5、github开源项目

https://github.com/whh5118/GTOpen
