几楼电路精灵——解决Cadence多版本共存

1、前言

在使用Cadence过程中,需要打开不同版本的brd文件,就需要安装几个Cadence,这个时候很容易出现兼容问题,这里提几点解决方法。

2、解决方法

1)、用系统内置

在这里插入图片描述

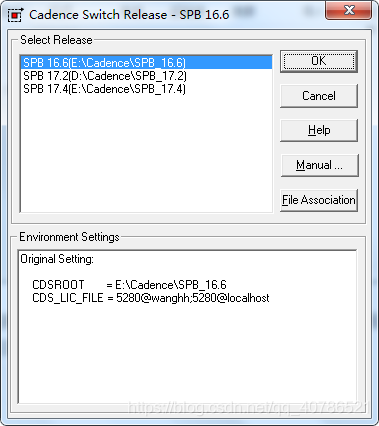

Cadence安装后,菜单中有个Cadence SPB Switch Release 程序,点击进入后,选择相应的版本就行了。

2)、用电路精灵一键搞定

在这里插入图片描述

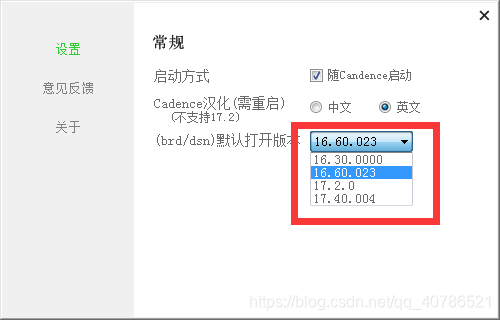

电路精灵设置里,选择默认打开的版本就可以了,这种方式跟内置其实是一致的。我这里装了4个版本。

3)、用批处理打开

当上面两种方式都不可行的时候,那只能用批处理打开。

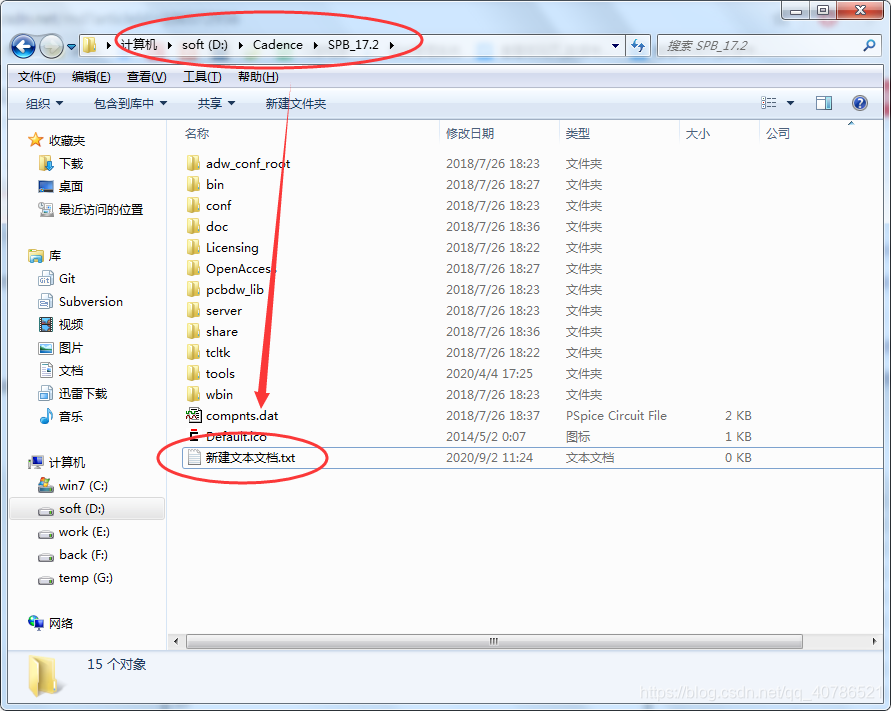

1、在Cadence的安装目录下,右键——新建文本文档,新建2个文本。
在这里插入图片描述
2、重名为allegro.bat和capture.bat。文本内容为:
allegro.bat的内容

@echo off
set CDSROOT=%cd%
set filepath=%CDSROOT%\tools\pcb\bin\allegro.exe
set PATH=%CDSROOT%\openaccess\bin\win32\opt;%CDSROOT%\tools\capture;%CDSROOT%\tools\pspice;%CDSROOT%\tools\specctra\bin;%CDSROOT%\tools\fet\bin;%CDSROOT%\tools\libutil\bin;%CDSROOT%\tools\bin;%CDSROOT%\tools\pcb\bin;
if exist %filepath% (
	start %filepath%
) else (
	set filepath=%CDSROOT%\tools\bin\allegro.exe
	if exist %filepath% (
		start %filepath%
	) else (
		echo allegro.exe未找到,请放到cadence安装目录下。
		pause
	)
)

capture.bat的内容

@echo off
set CDSROOT=%cd%
set filepath=%CDSROOT%\tools\capture\Capture.exe
set PATH=%CDSROOT%\openaccess\bin\win32\opt;%CDSROOT%\tools\capture;%CDSROOT%\tools\pspice;%CDSROOT%\tools\specctra\bin;%CDSROOT%\tools\fet\bin;%CDSROOT%\tools\libutil\bin;%CDSROOT%\tools\bin;%CDSROOT%\tools\pcb\bin;
if exist %filepath% (
	start %filepath%
) else (
	set filepath=%CDSROOT%\tools\bin\Capture.exe
	if exist %filepath% (
		start %filepath%
	) else (
		echo Capture.exe未找到,请放到cadence安装目录下。
		pause
	)
)

3)、右键——发送——快捷方式桌面。
在这里插入图片描述
双击即可打开。

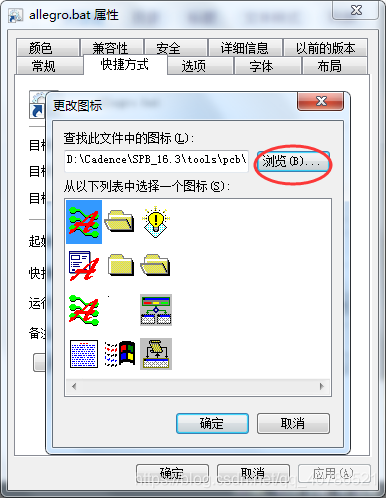

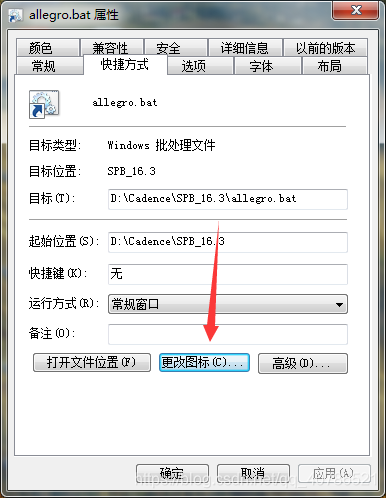

如果觉得图标不对,可以右键属性,修改图标。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
最后桌面上是这样的图标。
