放大电路、单管共发射极放大电路结构、工作原理、lceda仿真

本文介绍的定义

放大、实现放大作用、放大电路技术指标测量、电压放大倍数、电流放大倍数、相量表示、最大输出幅度、峰峰值、非线性失真系数、输入电阻、输出电阻、通频带、最大输出功率与效率、单管共射放大电路、集电极电源、集电极负载电阻、基极电源、静态基极电流、单管共射放大电路工作原理、放大电路原则、阻容耦合单管共射放大电路、隔直电容、耦合电容。

一、放大电路基本概念

放大：实现能量的控制，使用能量小的输入信号控制另一个能源，使输出端负载上得到能量比较大的信号。扬声器，听到什么声音，取决于天线接收的信号，输出功率大的音量，能量来自于另一个直流源。放大的对象是变化量，输入信号小变化量，输出端负载上得到大变化量。

实现放大作用：要采用具有放大作用的电子器件，双极型三极管基极电流Ib对集电极电流Ic有控制作用。场效应管栅源电压Ugs对漏极电流Id也有控制作用。两种器件都可以实现放大作用。

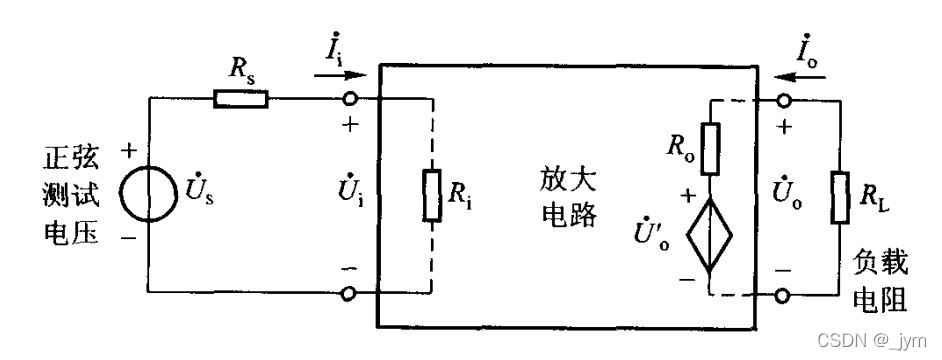

放大电路技术指标测量：在放大电路输入端加上正弦测试电压，然后测量电路中其他有关电量。

放大倍数：电压放大倍数，输出电压与输入电压变化量之比&#x
