在PiscTrace快速实现视频帧中的二维码识别与图像标注

在基于计算机视觉的系统中，二维码识别是一种常见的信息提取手段。它广泛应用于物流追踪、生产线扫码、智能门禁、票据验证等场景。借助 OpenCV 中提供的 cv2.QRCodeDetector，我们可以方便地在静态图像和实时视频帧中对二维码进行检测、解码并获取其在图像中的位置。

同时，随着工业视觉平台的兴起，像 PiscTrace 这样的系统为二维码识别的部署与可视化提供了极大的便利。本文将介绍如何基于 OpenCV 实现二维码识别，并在 PiscTrace 中实时执行、渲染标注结果。

---

🧠 模块概览

1. QRCodeDetector 类

OpenCV 提供的 cv2.QRCodeDetector 支持以下核心功能：

• detectAndDecode(image)：

  • 自动检测图像中的二维码区域。

  • 解码二维码内容。

  • 返回三个值：

    • data：二维码中解码出的文本内容。

    • points：二维码角点坐标，四个点组成闭合四边形。

    • _：二进制编码信息，通常可忽略。

2. 图像帧格式要求

• 输入图像为 numpy.ndarray 类型，OpenCV 默认使用 BGR 通道顺序。

• 图像可来源于摄像头采集、视频流、图像文件或 PiscTrace 中解码后的原始帧。

---

🔧 检测结果处理流程

二维码识别的典型处理流程如下：

1. 二维码检测与解码
   使用 detectAndDecode(frame) 对图像帧进行识别。

2. 结果判断与处理

   • 若 points is not None 且 data 非空，表示二维码成功识别。

   • points 返回一个形如 (1, 4, 2) 的数组，需使用 points[0] 取出角点，再转换为整数。

3. 绘制边界与标注内容

   • 使用 cv2.line 将角点连接形成二维码边框。

   • 使用 cv2.putText 在二维码左上角位置写入识别到的内容。

---

🧩 PiscTrace 平台集成优势

PiscTrace 是一个高性能图像处理与渲染平台，支持如下特性：

• 自定义图像处理类：直接支持以 FrameObject.do(frame, device) 形式提交自定义逻辑。

• 可视化渲染：平台自动显示处理后的图像结果，适合前端展示与用户交互。

• 区域裁剪 + 贴回机制：可对大幅图像按需裁剪，针对小区域执行二维码识别后贴回，提高精度与性能。

• 多路视图并发执行：适用于多摄像头并发识别应用场景，如智能工厂、物流系统。

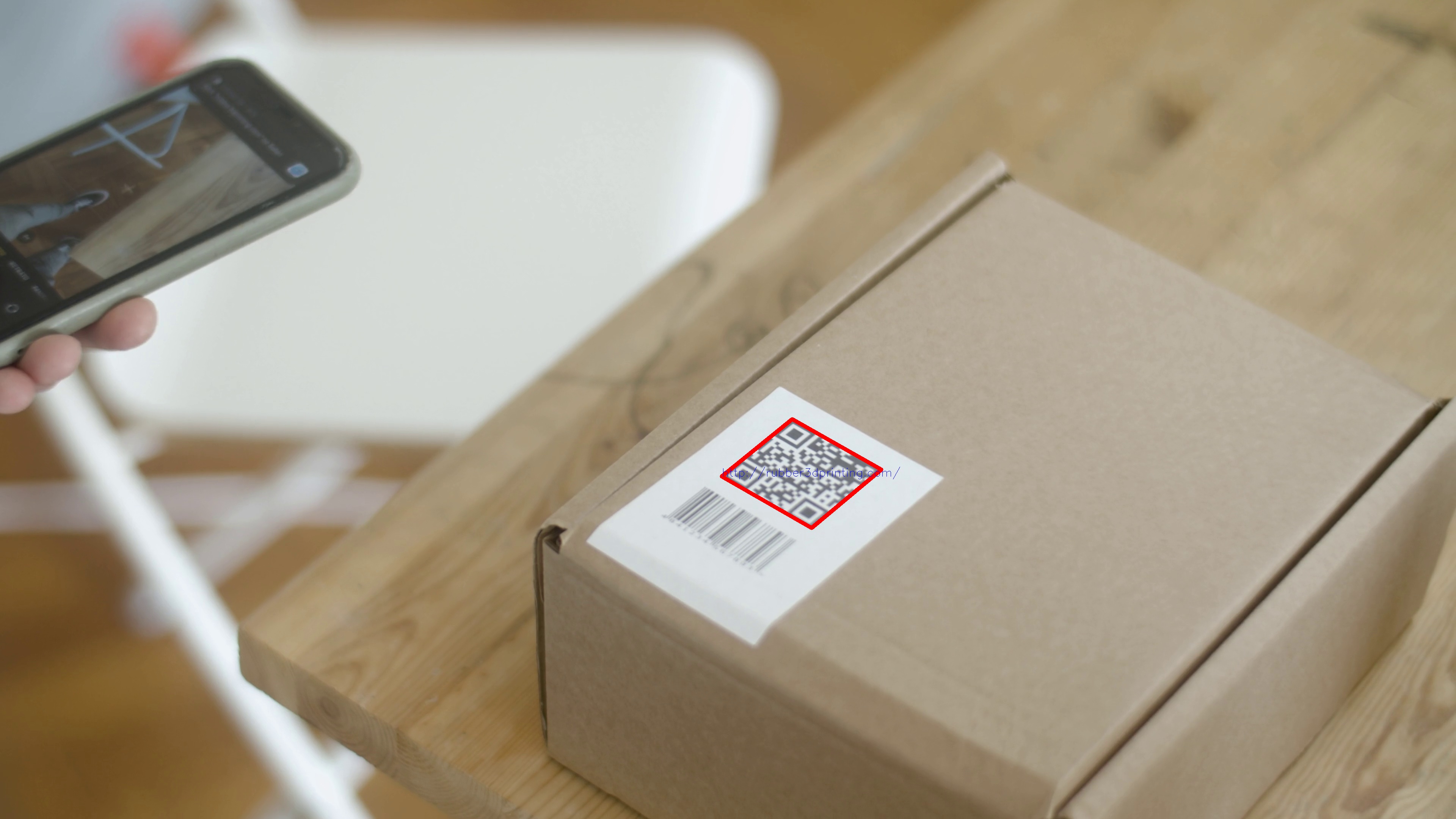

✅ 示例：PiscTrace 可直接运行如下逻辑实现二维码检测：

import cv2

class FrameObject:
    def __init__(self):
        pass

    def do(self, frame, device):
        qr_detector = cv2.QRCodeDetector()  # 放在这里而不是 __init__

        data, points, _ = qr_detector.detectAndDecode(frame)

        if points is not None and data:
            points = points[0].astype(int)
            for i in range(len(points)):
                pt1 = tuple(points[i])
                pt2 = tuple(points[(i + 1) % len(points)])
                cv2.line(frame, pt1, pt2, (0, 0, 255), 10)
            cv2.putText(frame, data, tuple(points[0]), cv2.FONT_HERSHEY_SIMPLEX,
                        1, (255, 0, 0), 1)
            print(f"[{device}] 识别到二维码内容：{data}")
        else:
            print(f"[{device}] 未识别到二维码")

        return frame

---

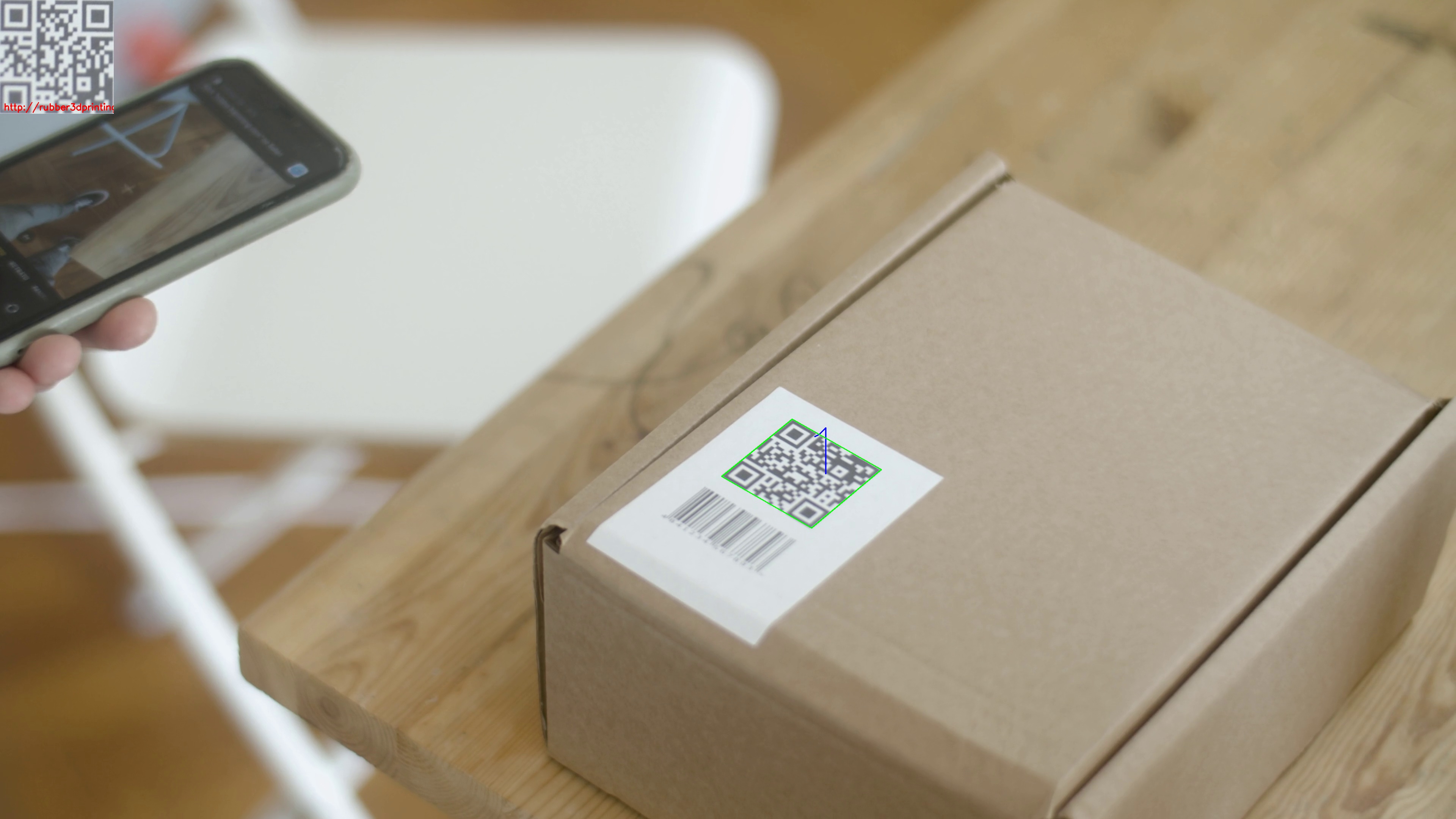

当然，我们还可以使用下列代码将二维码抠出来

import cv2
import numpy as np

class FrameObject:
    def __init__(self):
        self.counter = 0  # 用来标记二维码的编号

    def do(self, frame, device):
        qr_detector = cv2.QRCodeDetector()  # QRCode检测器

        # 检测二维码
        data, points, _ = qr_detector.detectAndDecode(frame)

        if points is not None and data:
            points = points[0].astype(int)  # 获取二维码四个角的坐标

            # 按顺序排列二维码（四个角坐标）
            rect_points = np.array([[0, 0], [300, 0], [300, 300], [0, 300]], dtype="float32")

            # 透视变换，矫正二维码的倾斜
            matrix = cv2.getPerspectiveTransform(points.astype(np.float32), rect_points)
            qr_image = cv2.warpPerspective(frame, matrix, (300, 300))

            # 获取二维码框的宽度和高度
            x, y, w, h = cv2.boundingRect(points)  # 获取二维码的外接矩形框
            center = (x + w // 2, y + h // 2)  # 计算二维码框的中心位置

            # 计算字体大小，使其适应二维码框
            font_scale = min(w, h) / 50  # 字体大小与二维码框大小成比例
            font_thickness = 2
            font = cv2.FONT_HERSHEY_SIMPLEX

            # 在原帧内的框中心显示序号
            self.counter += 1
            cv2.putText(frame, str(self.counter), center, font, font_scale, (255, 0, 0), font_thickness, cv2.LINE_AA)

            # 绘制二维码的四个角，做一个可视化标记
            for i in range(len(points)):
                pt1 = tuple(points[i])
                pt2 = tuple(points[(i + 1) % len(points)])
                cv2.line(frame, pt1, pt2, (0, 255, 0), 2)

            # 在截取的二维码下方标注内容
            qr_with_text = np.copy(qr_image)  # 复制二维码图像
            cv2.putText(qr_with_text, data, (10, qr_image.shape[0] - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.8, (0, 0, 255), 2)

            # 将矫正后的二维码图像粘贴到原图下方
            y_offset = 0
            x_offset = 0
            frame[y_offset:y_offset + qr_image.shape[0], x_offset:x_offset + qr_image.shape[1]] = qr_with_text

            print(f"[{device}] 识别到二维码内容：{data}")
        else:
            print(f"[{device}] 未识别到二维码")

        return frame

📌 应用场景

场景	描述
视频监控识别快递单二维码	实时采集每一帧并检测快递单上二维码
工业流水线扫码	嵌入至流水线摄像头检测模块中，实现高速识别与追踪
门禁访客二维码扫描识别	实时扫描访客二维码，识别后触发开门/通知逻辑
手机或嵌入式设备扫描二维码票据	用于票务系统或会议签到中的设备集成

---

✅ 总结

基于 OpenCV 的 QRCodeDetector 提供了即插即用的二维码识别能力，结合 PiscTrace 平台的图像裁剪、并发执行、图像渲染和调试日志能力，可以快速部署并可视化二维码识别流程。在实际应用中，结合帧裁剪、识别区域管理与性能调优，可广泛应用于工业、物流、城市智能系统中。

如需进一步构建完整的扫码识别服务，欢迎继续关注下一篇内容：基于 PiscTrace 构建多通道扫码跟踪与统计系统。

---
