15/51单片机第一话:15单片机的在线仿真

最近准备蓝桥杯单片机比赛,接触到了自带仿真功能的STC15F2K61S2。在32通过J-link/st-link在线仿真爽的不要不要的

作为一段例子,编写一个控制流水灯依次点亮的程序(基于蓝桥杯单片机开发板)

#include<STC15F2K60S2.h>

void delay_ms(int ms)
{
	int i ,j;
	for(i = ms;i > 0;i --)
		for(j = 110;j > 0;j --);
}

void main()
{
	P2 = 0X80;
	while(1)
	{
		P00 = 0;
		P01 = 0;
		P02 = 0;
		P03 = 0;
		P04 = 0;
		P05 = 0;
		P06 = 0;
		P07 = 0;
		P0 = 0XFF;
	}
}

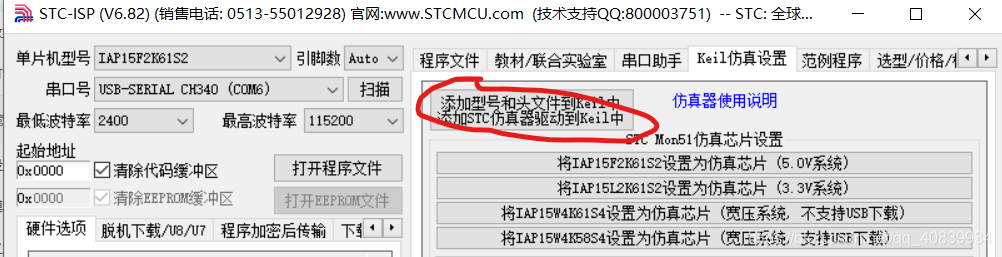

在仿真前,确保下载了STC的器件包



把器件包放入keil安装路径里面,并且用STC的器件包建立工程,选择设备为STC15F2K60S2型号的

之后在魔术棒里面的仿真处修改

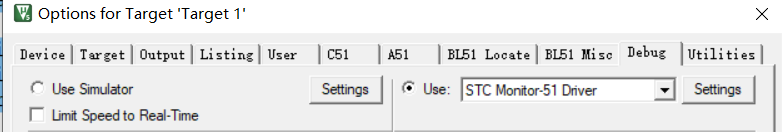

不用keil自带的软件仿真,选中右边的STC Monitor-51 Driver,点击旁边的Settings

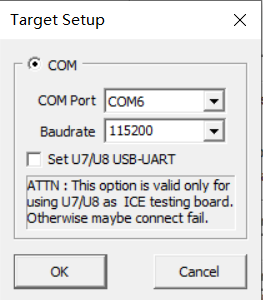

根据串口连接,选择相应的串口号,点击确定

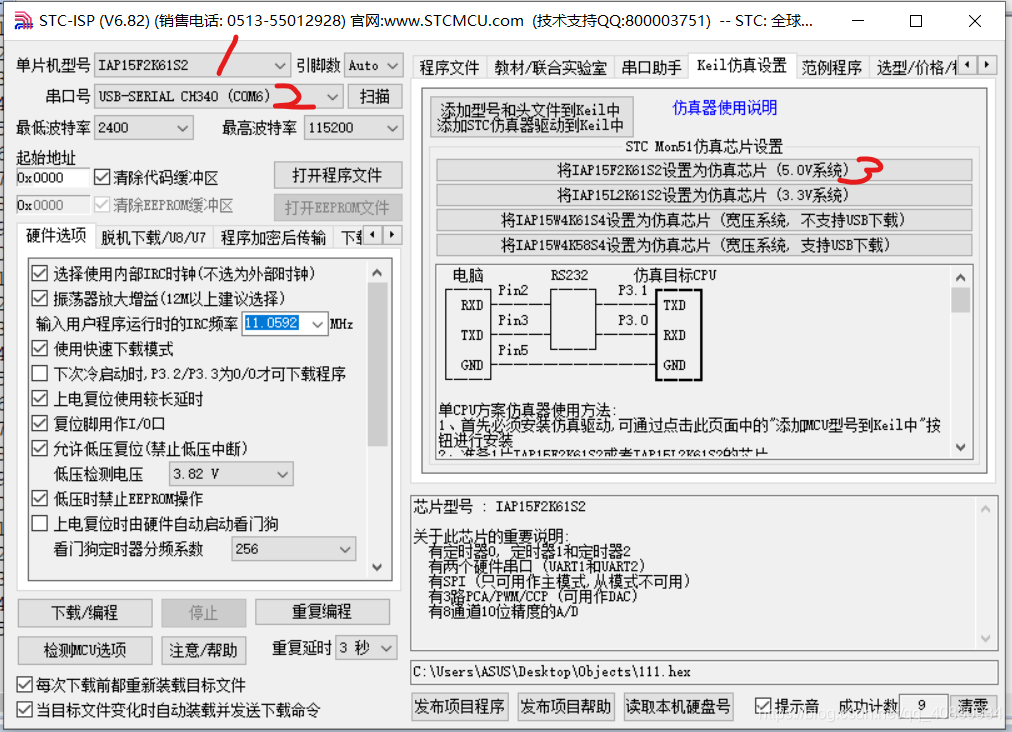

返回烧录器,选中单片机型号,串口号,选择单片机仿真型号

 之后烧写需要一段时间

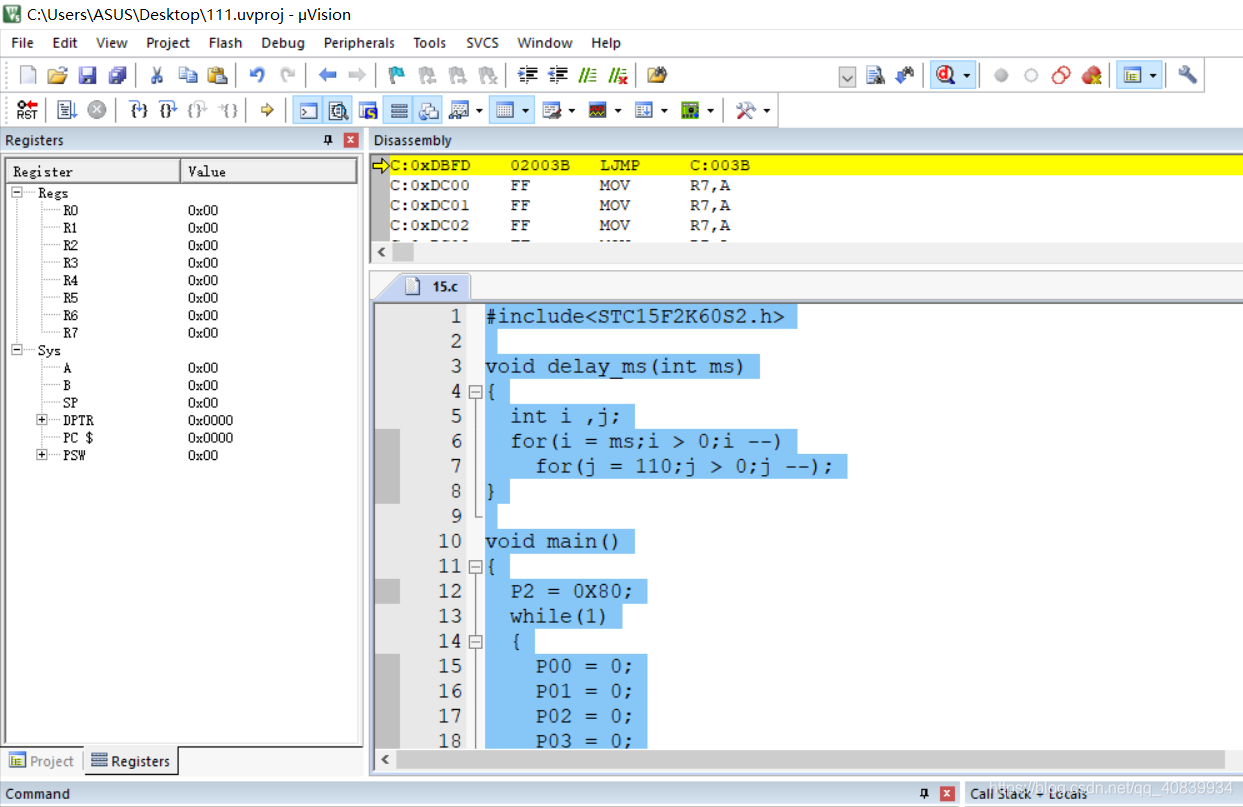

烧写成功后,点击keil的仿真按钮

开始按F11单步调试,F10跳出循环,可以设置断点,全速运行
