红外遥控实验

红外遥控简介

红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低，成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用，并越来越多的应用到计算机系统中。由于红外线遥控不具有像无线电遥控那样穿过障碍物去控制被控对象的能力，所以，在设计红外线遥控器时，不必要像无线电遥控器那样，每套(发射器和接收器)要有不同的遥控频率或编码(否则，就会隔墙控制或干扰邻居的家用电器)，所以同类产品的红外线遥控器，可以有相同的遥控频率或编码，而不会出现遥控信号“串门”的情况。这对于大批量生产以及在家用电器上普及红外线遥控提供了极大的方面。由于红外线为不可见光，因此对环境影响很小，再由红外光波动波长远小于无线电波的波长，所以红外线遥控不会影响其他家用电器，也不会影响临近的无线电设备。
红外遥控的编码方式目前广泛使用的是： PWM(脉冲宽度调制)的 NEC 协议和 Philips PPM(脉冲位置调制) 的 RC-5 协议的。
NEC 协议，其特征如下：

1. 8 位地址和 8 位指令长度；
2. 地址和命令 2 次传输（确保可靠性）
3. PWM 脉冲位置调制，以发射红外载波的占空比代表“0”和“1”；
4. 载波频率为 38Khz；
5. 位时间为 1.125ms 或 2.25ms；

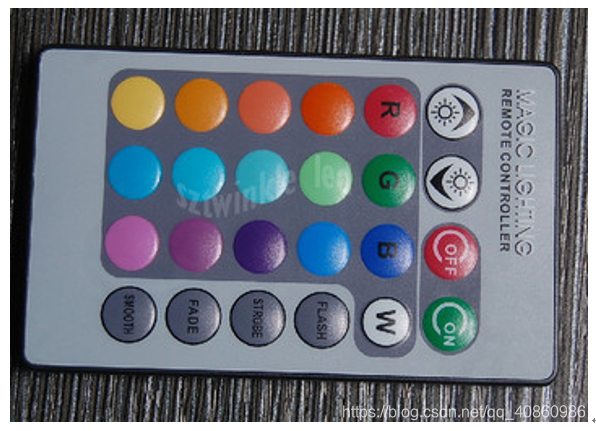

   RGB超薄遥控器，1-32键遥控器，用于USB卡小音响遥控器/车载MP3遥控器/足浴器遥控器/灯具遥控器/数码相框遥控器/单片机遥控器/开发板遥控器等。详细参数如下：
    尺寸：84.556.56.0mm。
