zx805太阳能草坪灯ic原理分析

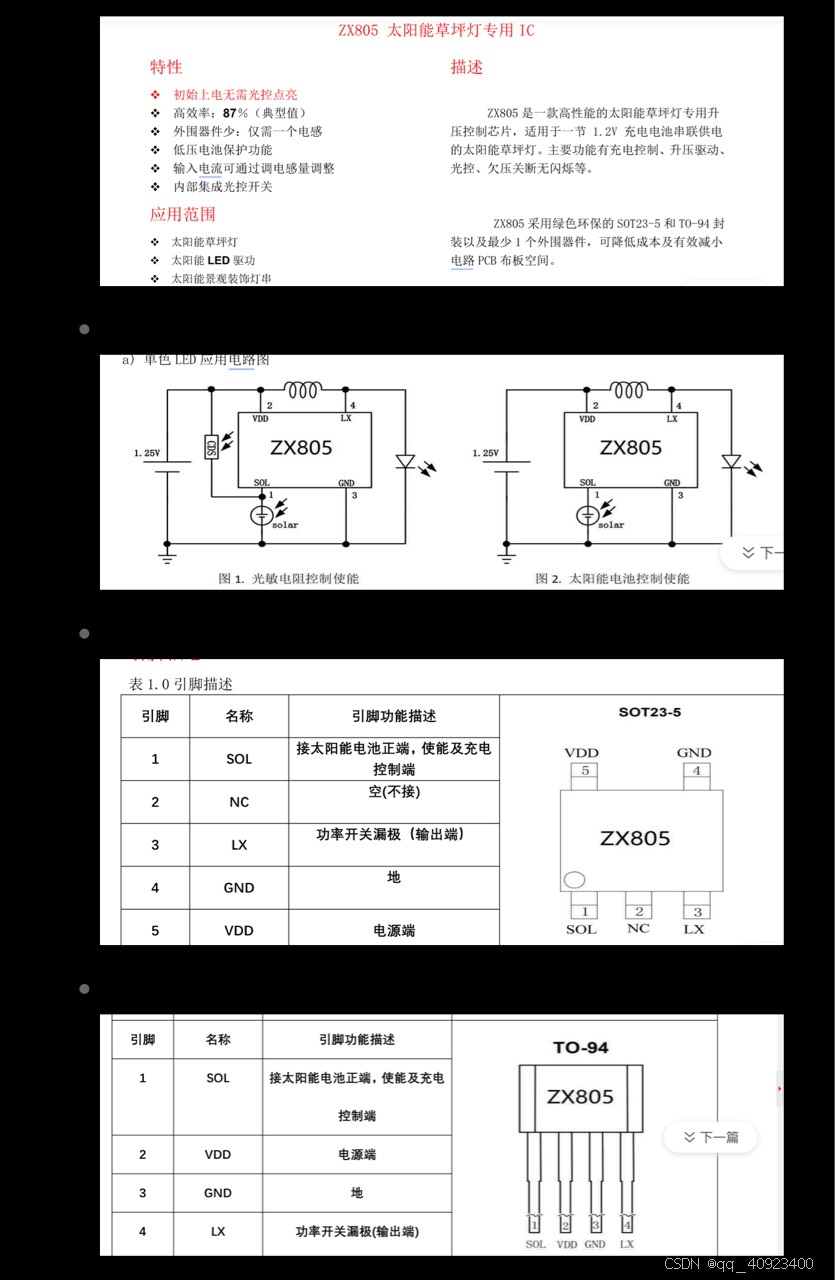

一、基础信息/电路图/封装

二、电路分析

1、led是如何亮灭的？

一开始我也有点懵逼，lx端口输出高电平led亮起可以理解，电感在直流电路也相当于短路，lx端口也是高电平？看下波形就懂了 。亮起时lx端口85khz矩形波，配合电感拉高电压到3v左右使led亮起；熄灭时端口电压为1.2v等于电池电压，没亮的原因是led导通电压在1.4v左右，没达到

波形实测：

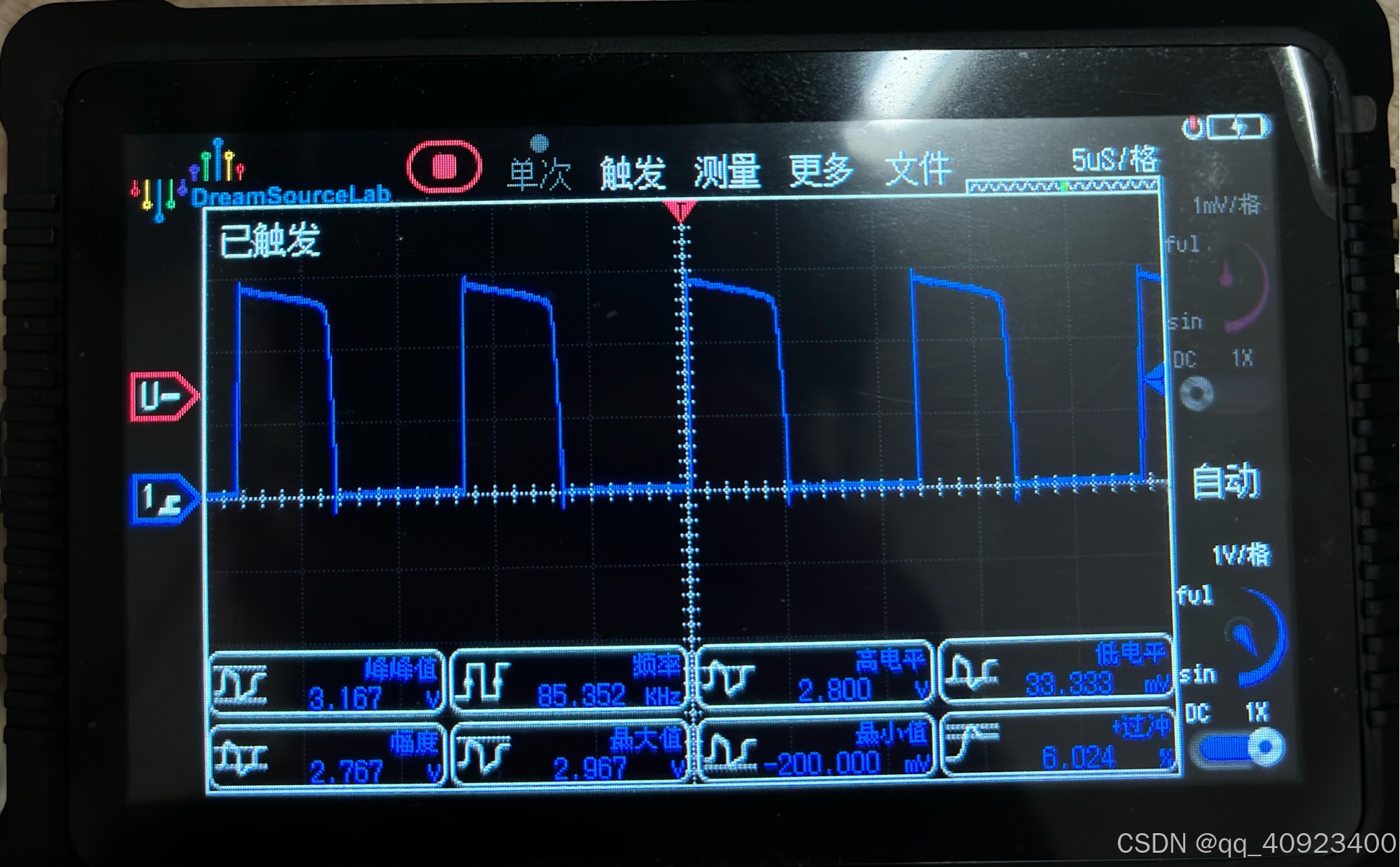

亮起时

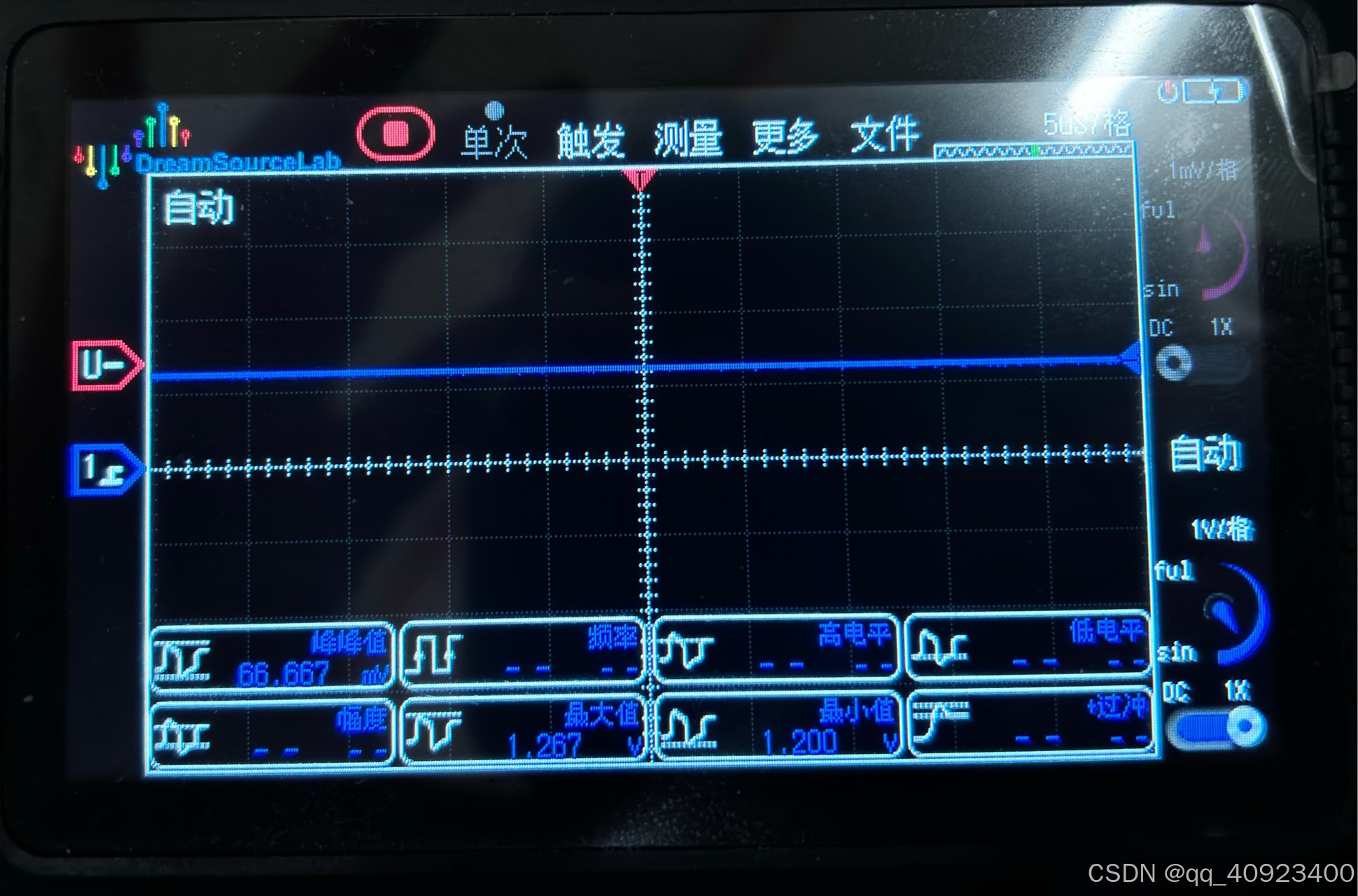

 熄灭时
