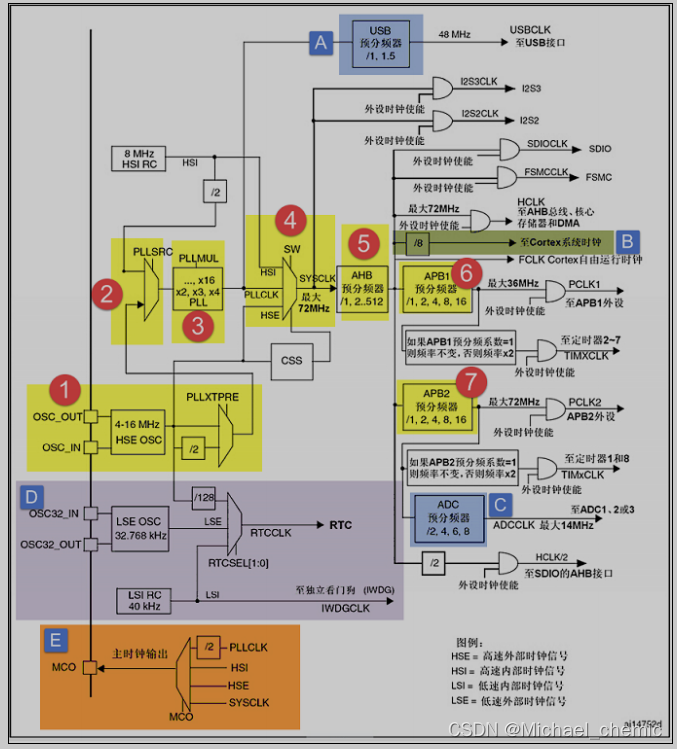

STM32 HAL库开发: RCC时钟树配置

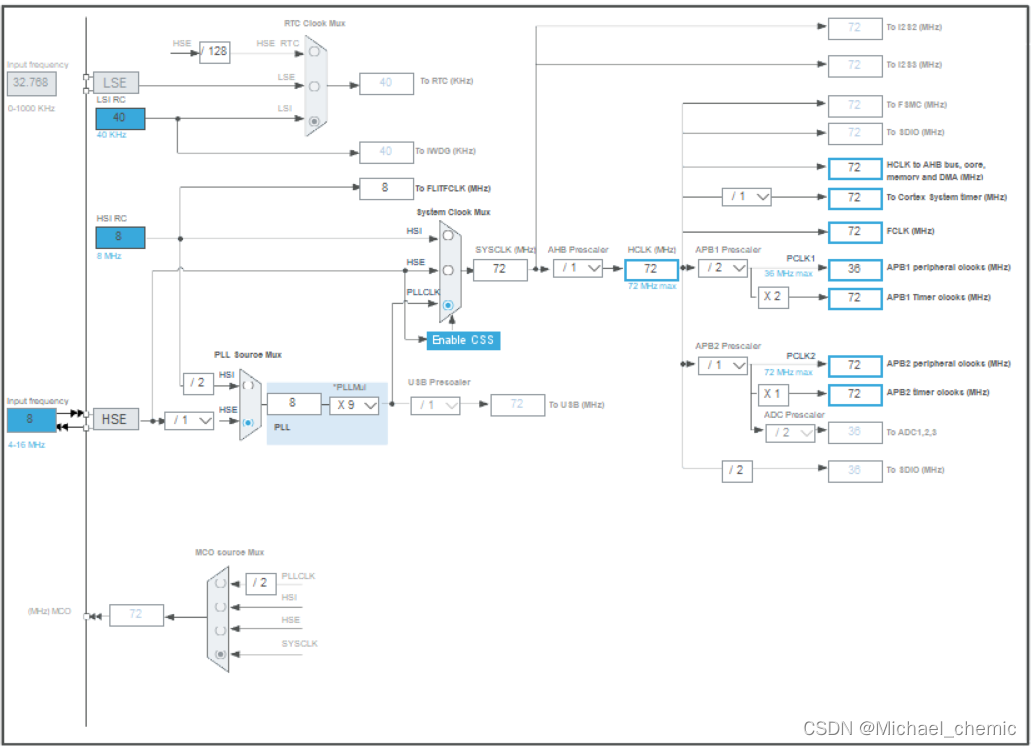

CubeMX图形化配置时钟树

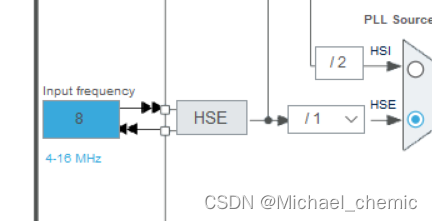

HSE 高速外部时钟信号

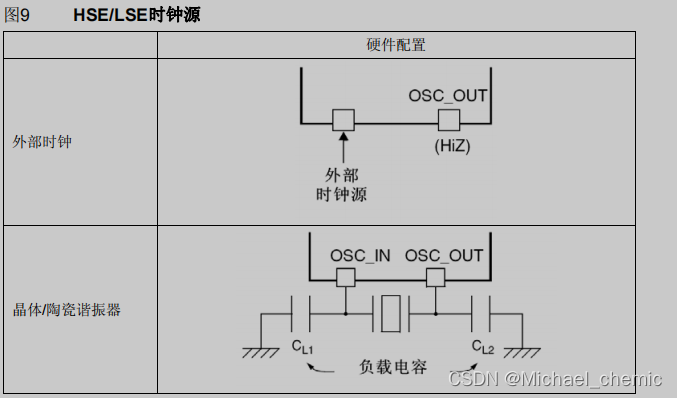

HSE 是高速的外部时钟信号，可以由有源晶振或者无源晶振提供，高速外部时钟信号(HSE)由以下两种时钟源产生：

● HSE外部晶体/陶瓷谐振器
● HSE用户外部时钟

为了减少时钟输出的失真和缩短启动稳定时间，晶体/陶瓷谐振器和负载电容器必须尽可能地靠近振荡器引脚。负载电容值必须根据所选择的振荡器来调整。频率从 4-16MHZ 不等。当使用有源晶振时，时钟从 OSC_IN 引脚进入，OSC_OUT 引脚悬空，当选用无源晶振时，时钟从OSC_IN 和 OSC_OUT 进入，并且要配谐振电容。

HSE 最常使用的就是 8M 的无源晶振。当确定 PLL 时钟来源的时候，HSE 可以不分频或者 2 分频，这个由时钟配置寄存器 CFGR 的位 17：PLLXTPRE 设置，我们设置为 HSE 不分频。

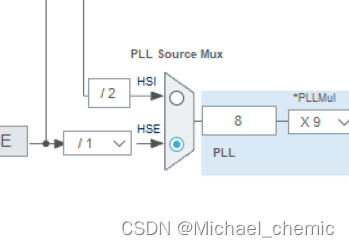

PLL 时钟源

PLL 时钟来源可以有两个:

• 一个来自 HSE/1
• 一个是 HSI/2，

具体用哪个由时钟配置寄存器 CFGR 的位 16：PLLSRC 设置。HSI 是内部高速的时钟信号，频率为 8M，根据温度和环境的情况频率会有漂移，一般不作为 PLL 的时钟来源。这里我们选 HSE作为 PLL 的时钟来源。

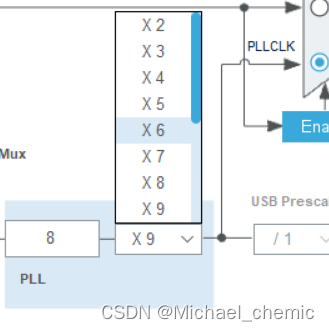

PLLCLK接入系统时钟

通过设置 PLL 的倍频因子，可以对 PLL 的时钟来源进行倍频，倍频因子可以是:[2,3,4,5,6,7,8,9,10,11,12,13,14,15,16]，具体设置成多少，由时钟配置寄存器 CFGR的位 21-18：PLLMUL[3:0] 设置。我们这里设置为 9 倍频，因为上一步我们设置 PLL的时钟来源为 HSE=8M，所以经过 PLL 倍频之后的 PLL 时钟：PLLCLK = 8M *9 =72M。72M 是 ST 官方推荐的稳定运行时钟，如果你想超频的话，增大倍频因子即可，最高为 128M。我们这里设置 PLL 时钟：PLLCLK = 8M *9 = 72M。

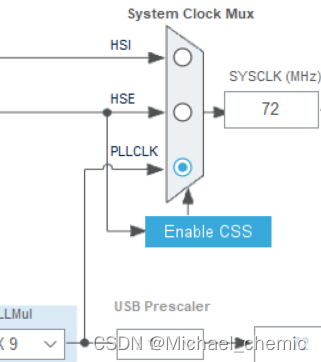

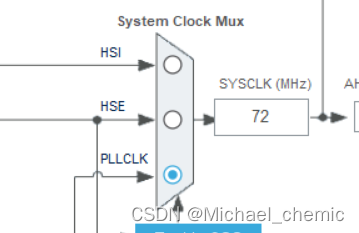

SYSCLK系统时钟

系统时钟来源可以是：HSI、PLLCLK、HSE，具体的时钟配置寄存器 CFGR 的位 1-0：
SW[1:0] 设置。我们这里设置系统时钟：SYSCLK = PLLCLK = 72M。

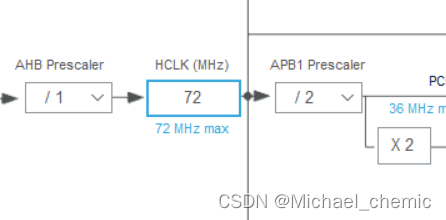

AHB 总线时钟 HCLK

系统时钟 SYSCLK 经过 AHB 预分频器分频之后得到时钟叫 APB 总线时钟，即 HCLK.

分频因子可以是:[1,2,4，8，16，64，128，256，512]，具体的由时钟配置寄存器 CFGR 的位7-4 ：HPRE[3:0] 设置。片上大部分外设的时钟都是经过 HCLK 分频得到，至于 AHB 总线上的外设的时钟设置为多少，得等到我们使用该外设的时候才设置，我们这里只需粗线条的设置好 APB 的时钟即可。我们这里设置为 1 分频，即 HCLK=SYSCLK=72M。

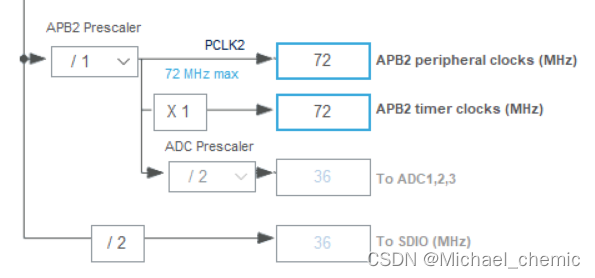

APB2 总线时钟 PCLK2

APB2 总线时钟 PCLK2 由 HCLK 经过高速 APB2 预分频器得到，分频因子可以是:[1,2,4，8，16]，具体由时钟配置寄存器 CFGR 的位 13-11：PPRE2[2:0] 决定。

PCLK2属于高速的总线时钟，片上高速的外设就挂载到这条总线上，比如全部的 GPIO、USART1、SPI1 等。至于 APB2 总线上的外设的时钟设置为多少，得等到我们使用该外设的时候才设置，我们这里只需粗线条的设置好 APB2 的时钟即可。我们这里设置为1 分频，即 PCLK2 = HCLK = 72M。

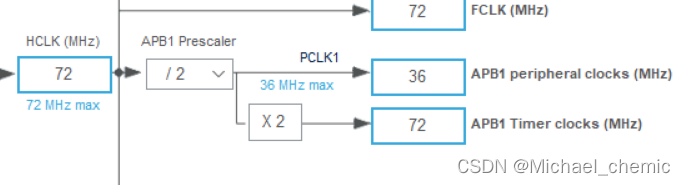

APB1 总线时钟 PCLK1

APB1 总线时钟 PCLK1 由 HCLK 经过低速 APB 预分频器得到，分频因子可以是:[1,2,4， 8，16]，具体的由时钟配置寄存器 CFGR 的位 10-8：PRRE1[2:0] 决定。PCLK1 属于低速的总线时钟，最高为 36M，片上低速的外设就挂载到这条总线上，比如 USART2/3/4/5、SPI2/3，I2C1/2 等。至于 APB1 总线上的外设的时钟设置为多少，得等到我们使用该外设的时候才设置，我们这里只需粗线条的设置好 APB1 的时钟即可。我们这里设置为 2 分频，即 PCLK1 = HCLK/2 = 36M。
