本文讨论了在地理信息系统(ArcMap)中，如何实现河流名称沿河流走向自动标注的需求，特别关注了标注不转为注记时的局限性，以及如何在ArcMap中处理文字排放位置和间隔的控制问题。作者强调了需要将标注转化为注记以便进行更精细的定位和多部分排列的操作过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

河流名称标注不转成注记的话，如何实现河流名称沿河流走向，并按照一定的偏移量进行字符展开自动标注。

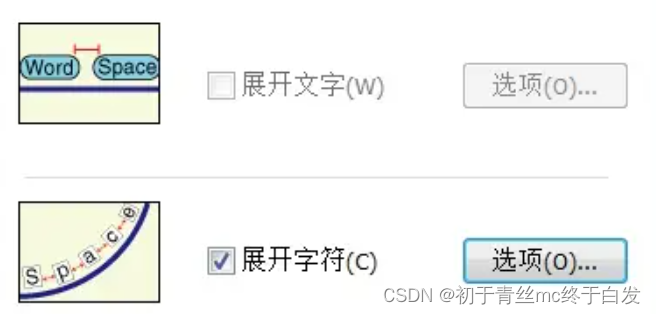

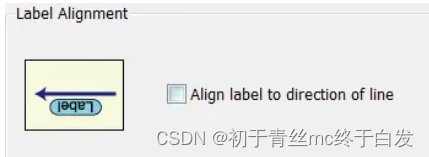

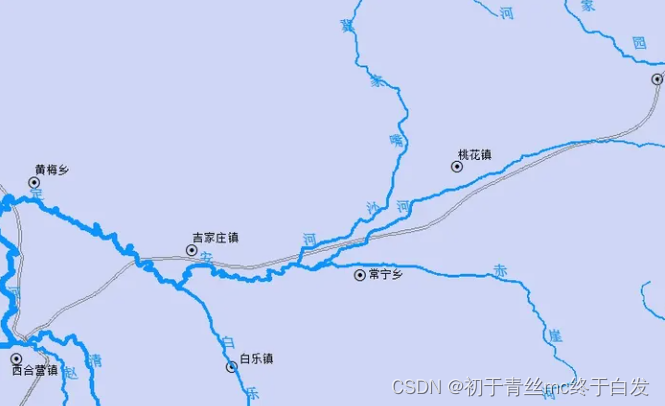

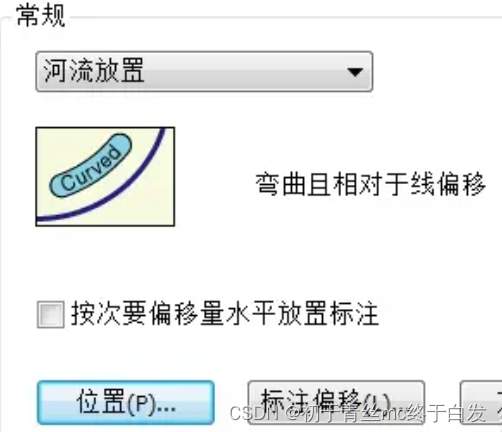

河流名称不转注记的话进行标注的话，河流放置规则中可以沿河流走并设置字间隔，但是没有流向关联设置，是文字的方向和沿河流的方向不好设置，估计还得依赖手工调整，所以只要自动标注的话还满足不了这种标注需求。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

对于用户需要控制标注文字排放位置和间隔的场景，ArcMap中无法进行定量的摆放，如文字从河源1/5处开始显示，到河口1/5处停止标注，这是需要将标注转为注记，在此基础上进行人工调整。

将河流名称注记转为多部分排列时，可以通过属性字段间的空格来识别多部分。
. 在这里插入图片描述

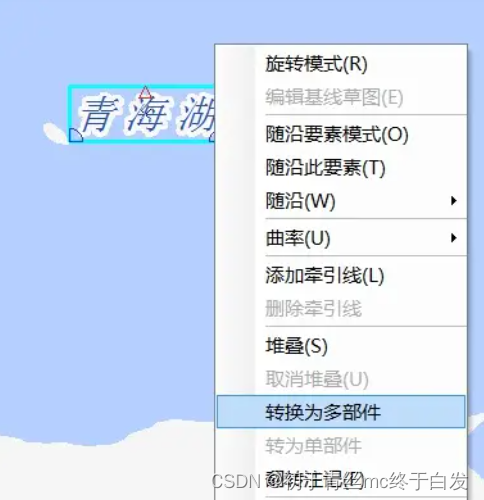

编辑状态下，将注记转为多部件

在这里插入图片描述

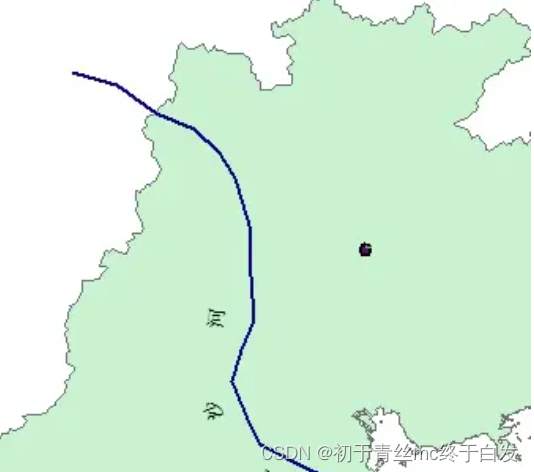

然后进行逐字排列

在这里插入图片描述
