基于GMT的GPS速度场绘制

近期由于任务需求，需要绘制GPS速度场，下面分享本人基于 GMT6.0 绘制GPS速度场的过程，如有不对，还请多多包涵

#!/bin/bash
#制作cpt文件。
gmt begin
gmt figure vvv pdf A0.5c     #文件名为vvv,格式为pdf，并对图片进行裁剪，四边均保留0.5厘米的空白:
  #制作ctp文件，即如何用颜色的深浅来表示地形的变化的文件
  makecpt -Cglobe -T-10000/10000/100 -Z -D > tmp.cpt
  #-Jq表示圆柱等距投影，经线和纬线的缩放比例相同
  gmt set MAP_ANNOT_OFFSET_PRIMARY 0.5P  #标注相对于边框的偏移量
  gmt set FORMAT_GEO_MAP ddd:mm:ssF      #F的作用是用WESN来显示正负号
  gmt set MAP_FRAME_TYPE fancy           #边框的样式
  gmt set MAP_FRAME_WIDTH 1p             #边框的宽度
  gmt set MAP_TICK_LENGTH 1p             #刻度的长度
  gmt set FONT_ANNOT_PRIMARY 2p          #刻度字体大小
  #绘制底图
  psbasemap -Rg98/110/27/36N -Jq1:50000000 -BSWen -Ba2f1 -X3.5 -Y10.5
  #绘制地形
  grdimage China_topo.grd -Q
  #绘制河流湖泊
  pscoast -Dh -A300 -W0.1p -Na/0.5p -I1/0.2p
  #根据速度文件 velo_data.txt绘制速度场。-A<矢量箭头的大小>    0.008只实际大小为1时对应的图中的长度
  psvelo Vel.txt -G255/0/0 -Se0.008/0.4/3 -A0.07c+e+p0.2p -Wblack
  #绘制图例  0.4/0.008=50
  echo 107.5 27.5 0 0.4 | gmt plot -Sv0.07c+e -W0.2p -Gred
  echo 108.2 27.8 50cm | gmt pstext
gmt end

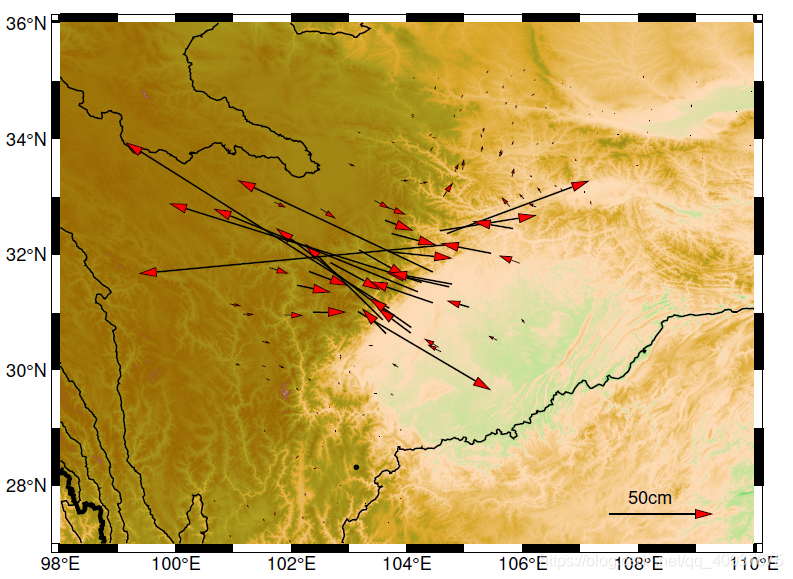

绘图效果如下图所示：

PS:几点说明
（1）需要有一定的gmt基础方可搞懂每个命令的参数设置；
（2）Vel.txt是速度场数据，具体格式需参考帮助文档；
（3）绘制地形这一步可根据实际需求进行取舍，没有也行，有的话会好看点（China_topo.grd为DEM数据，需自行下载）；
（4）附GMT帮助文档链接
