笔记1：使用软件Altium Designer-24版，DDR3扇孔记录（防忘记）

已于 2025-02-05 21:34:03 修改
阅读量390 收藏 1
点赞数 3
文章标签： 笔记
于 2025-02-05 21:29:17 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40944005/article/details/145461919
版权

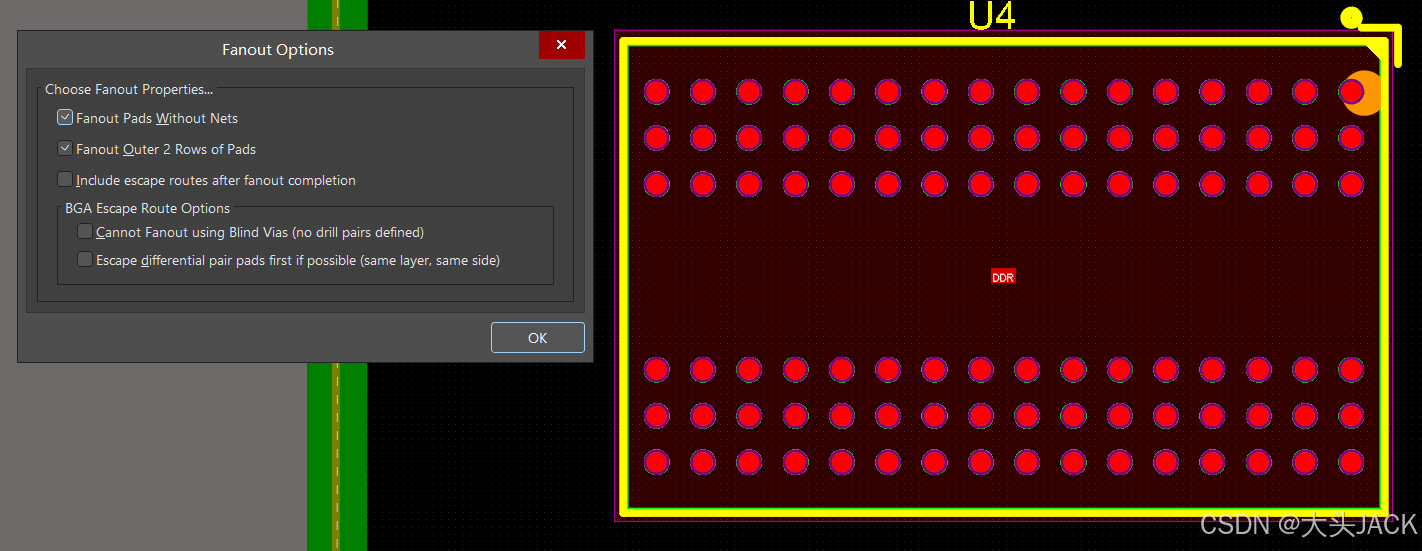

1、先调整过孔大小规则【JLC免费过孔规则--0.3mm(免费)(外径0.4/0.45)】AD软件默认扇出状态如下：

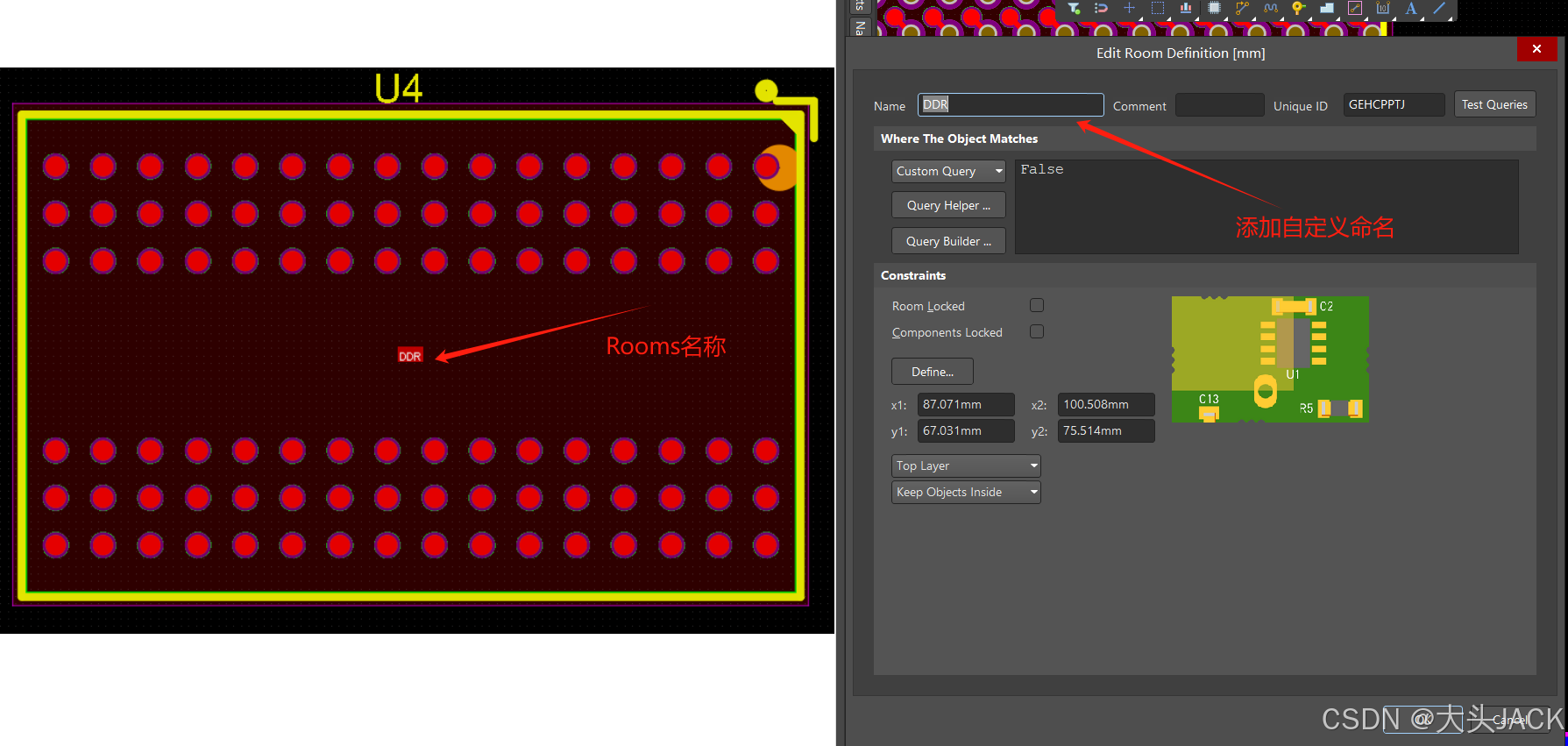

2、添加ROOMS：Design-->Rooms-->放置矩形ROOMS框定 器件 的 范围

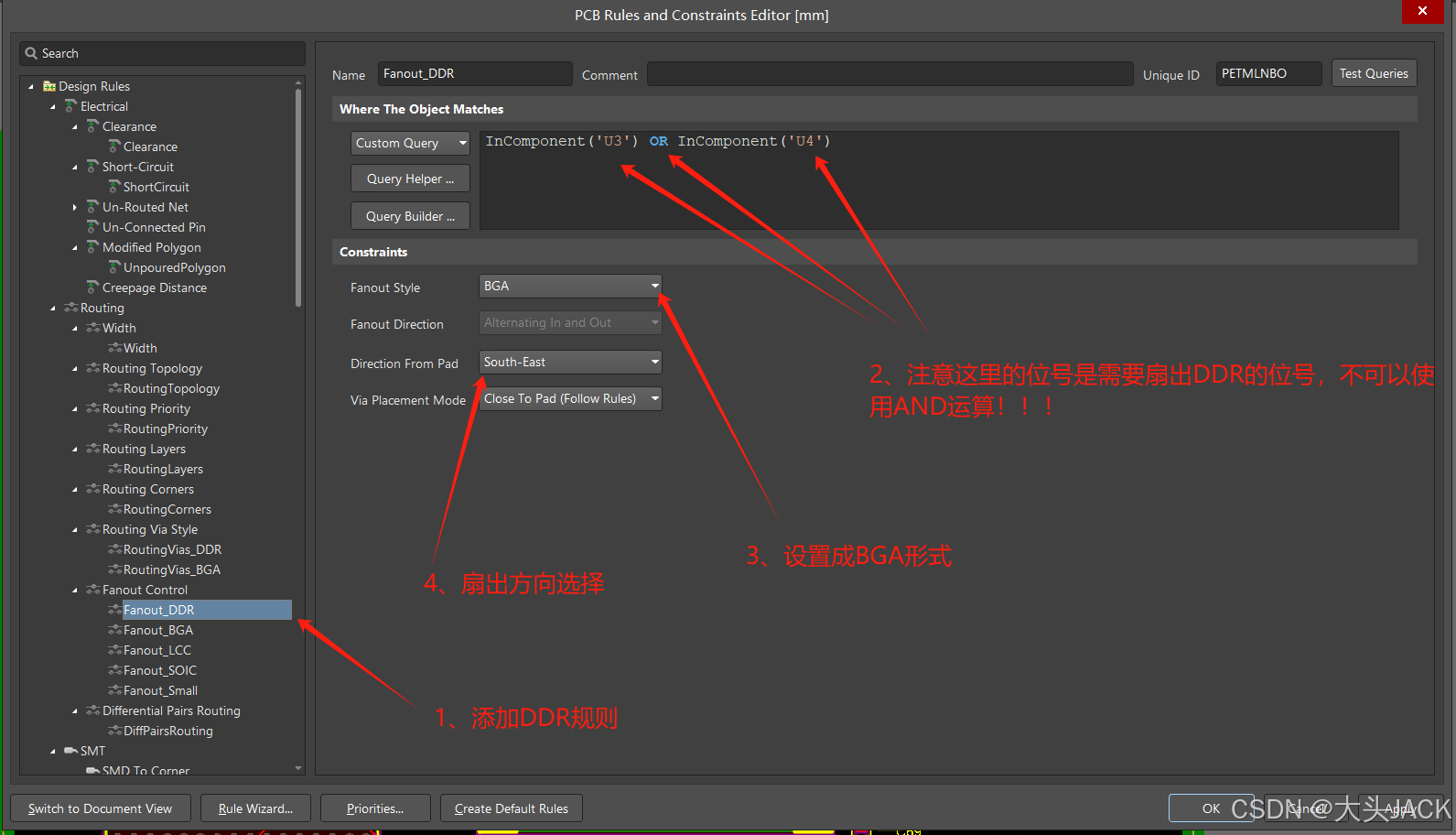

3、添加一条DDR规则，将规则设置成如下：（多个DDR器件需要扇出时使用OR运算）

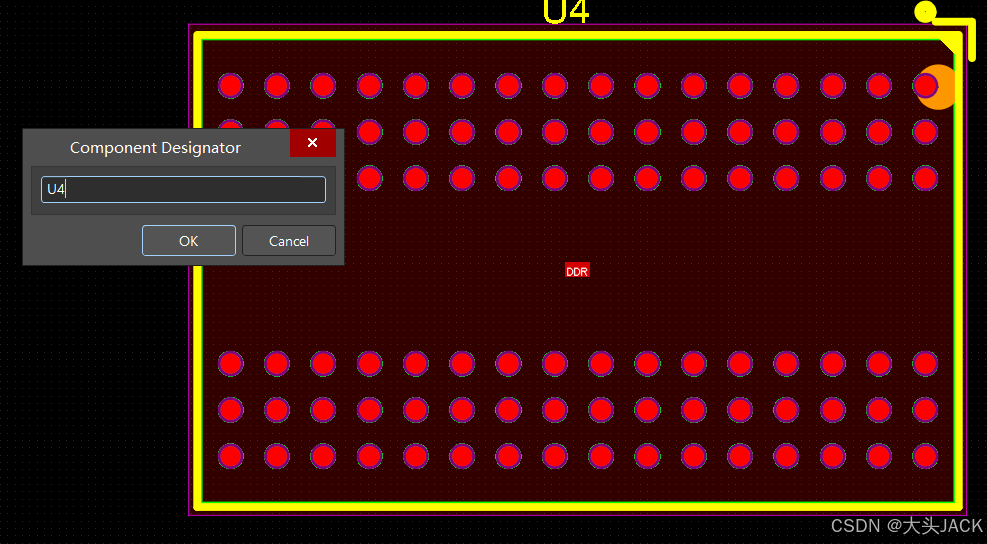

4、使用快捷键UFO命令扇出对应位号的需扇器件

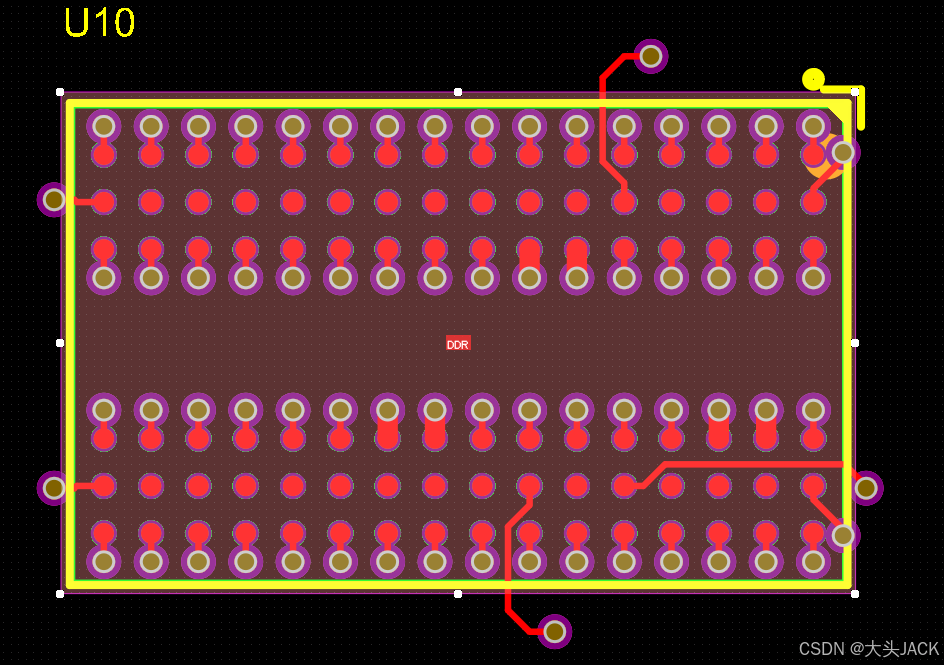

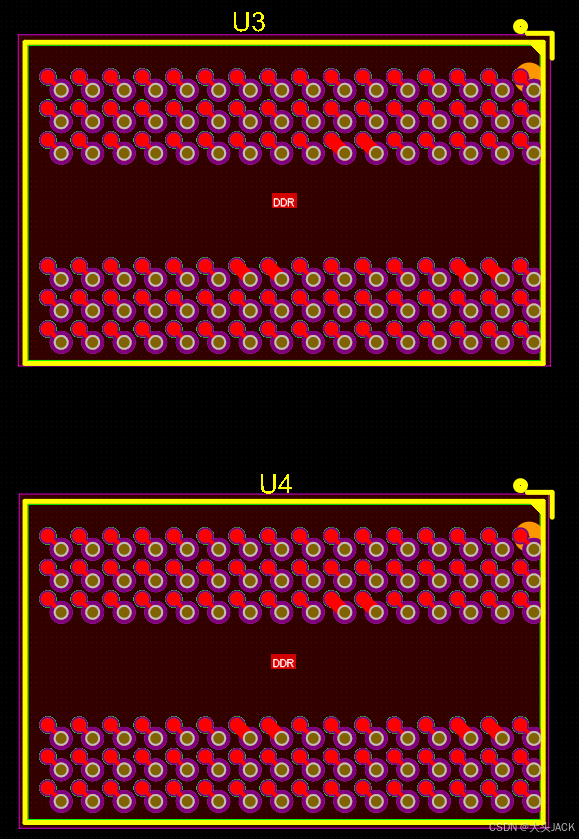

最终扇出效果如图所示
