Tecplot使用记录

已于 2023-10-14 20:11:37 修改
阅读量1.4k 收藏 5
点赞数 1
分类专栏： Tecplot 文章标签： 其他
于 2023-03-18 14:18:54 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40945495/article/details/129636166
版权

放大缩小背景: shift+中键

移动背景 :shift+右键

放大缩小图: 中键＋上下拖动

移动图:右键

旋转图: ctrl＋右键

批量删除流线：右键delete all

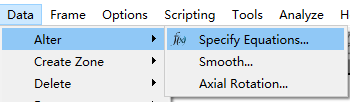

自定义变量，输入计算公式：

*是乘，**是指数

边界平均值：

二维散点图：

-选中XY坐标要显示的变量值

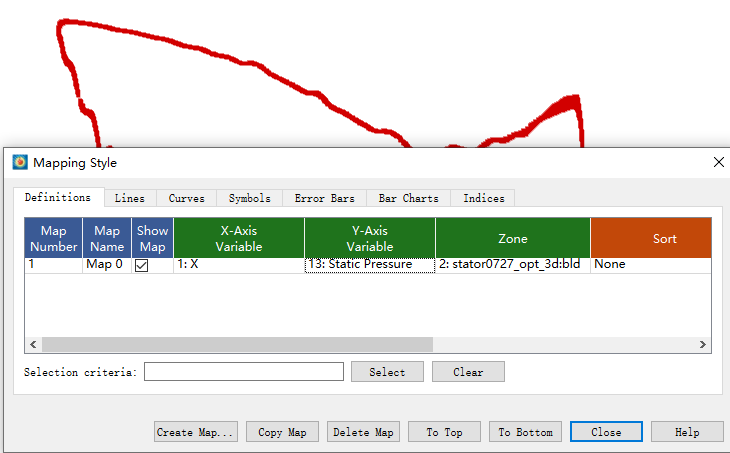

XYLine 改变坐标轴的变量：双击曲线

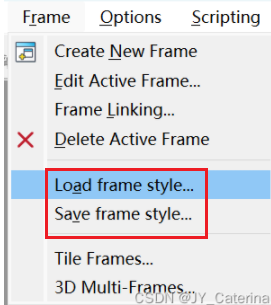

保存模板
