简述对矩阵键盘的理解

单片机矩阵键盘是由行线和列线组合而成的键盘

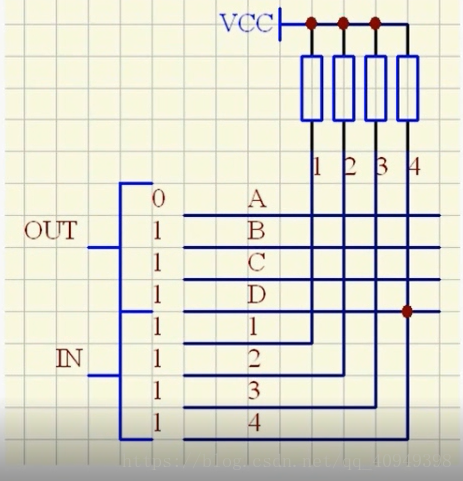

电路原理图如下:

假设红点处为按键按下

行列检测原理:

给每一行依次赋一个低电平用来检测。如果该行的按键没有被按下，那么4个列全为1。以第一行为例，与0xfe进行比对。如果一样，那么检测下一行。如果该行有按键按下，那么4个列中必有一个为0。以该图为例,与0xfd进行比较,发现不相等,进入处理语句。



//示例代码

unsigned char Val;
KeyPort = 0xf0;

if(KeyPort != 0xf0)
{
  KeyPort = 0xfe; //检测第一行
  if(KeyPort != 0xfe)
  {
    Val = KeyPort;
    return Val;
   }

   KeyPort = 0xfd;//检测第二行
  if(KeyPort != 0xfd)
  {
    Val = KeyPort;
    return Val;
  }
    KeyPort = 0xfb;//检测第三行
  if(KeyPort != 0xfe)
  {
    Val = KeyPort;
    return Val;
   }
     KeyPort = 0xf7;//检测第四行
  if(KeyPort != 0xfe)
  {
    Val = KeyPort;
    return Val;
   }
return 0xff;
}

//该段示例代码中未添加抖消
