Matlab入门学习笔记——二维平面绘图

基本函数绘制

使用Matlab绘制简单二维平面图

 x=0:0.1:2*pi; % x取值从0到2Π，每次递增0.1
 y=sin(x);
 figure; %创建一个幕布、可以没有
 plot(x,y);

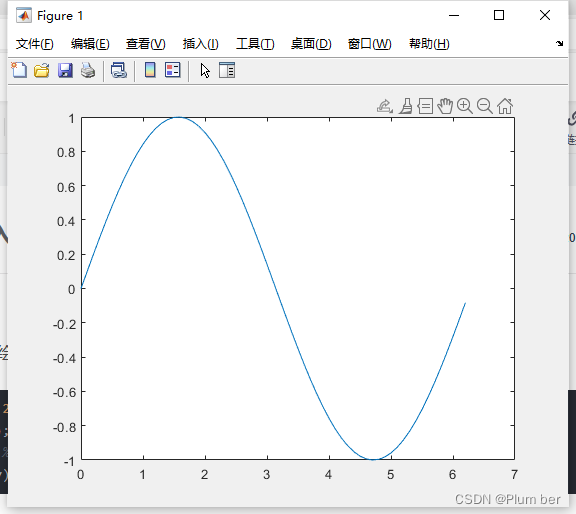

运行结果如下：

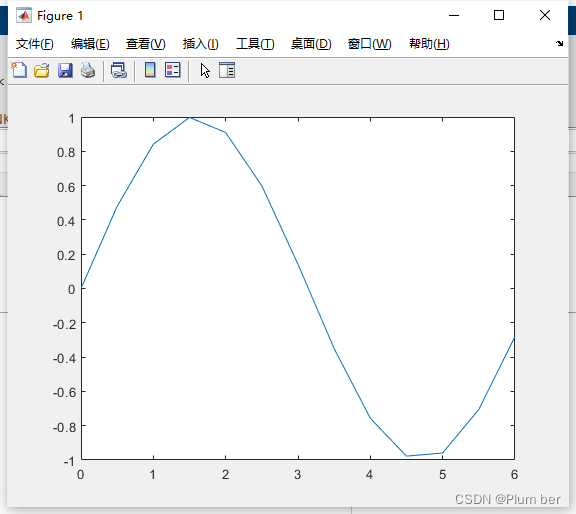

        x每次递增的数值越大，点数约稀疏，图像越曲折，下右图  时的运行结果。

给函数图像添加修饰

 x=0:0.1:2*pi;
 y=sin(x);
 figure; %创建一个幕布、可以没有
 plot(x,y);

 title('y=sin(x)'); %给整个图像添加名称
 xlabel('x'); %给x轴添加名称
 ylabel('y'); %给y轴添加名称
 xlim([0,2*pi ]); %确定图像的横向区域范围

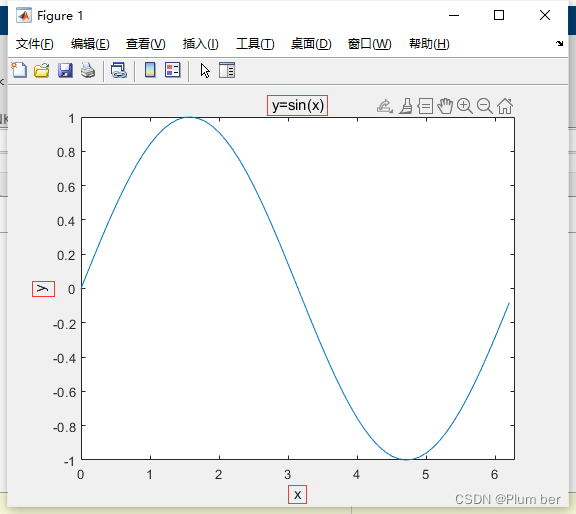

运行结果如下所示：

在一张图上绘制多条曲线

法一

 x=0:0.1:20;
 y1=200*exp(-0.05*x).*sin(x);
 y2=0.8*exp(-0.5*x).*sin (x);
 figure;
  %中间单词大小写作用效果相同
 [AX,H1,H2]=plotyy(x,y1,x,y2,'plot'); %'plot'加不加一样
 set(get(AX(1),'ylabel'),'string','Slow Decay'); %按照第一条曲线给左侧纵坐标按原有颜色命名；
 set(get(AX(2),'Ylabel'),'String','Fast Decay'); %按照第二条曲线给右侧纵坐标按原有颜色命名；
 xlabel('Time(\musec)');
 title('Multiple Decay Rates');
 set(H1,'linestyle','--'); %给第一条曲线设置线型
 set(H2,'LineStyle',':'); %给第二条曲线设置线性
 legend('y1','y2'); %给每条曲线命名，给出图例

法二：

作用效果同1 相同

 x=0:0.1:20;
 y1=200*exp(-0.05*x).*sin(x);
 y2=0.8*exp(-0.5*x).*sin (x);
 figure;
 [AX,H1,H2]=plotyy(x,y1,x,y2);
 %中间单词大小写作用效果相同
 set(AX(1),'YLIM',[-200,200]); %设置左边坐标范围
 set(AX(2),'ylim',[-10,10]); %设置右侧左边范围
 set(H1,'color','r'); %曲线y1设置为红色  set(AX(2),'color','b');或 set(AX(1),'color','b');为整个区域变色
 set(H2,'Color','b'); %曲线y2设置为蓝色
 set(H1,'linewidth',2); %设置曲线1线宽为2
 set(H2,'Linewidth',2); %设置曲线1线宽为2
 set(gca,'lineWidth',2); %设置坐标轴线宽为2
 legend('y1','y2'); %给每条曲线命名，给出图例

法三：

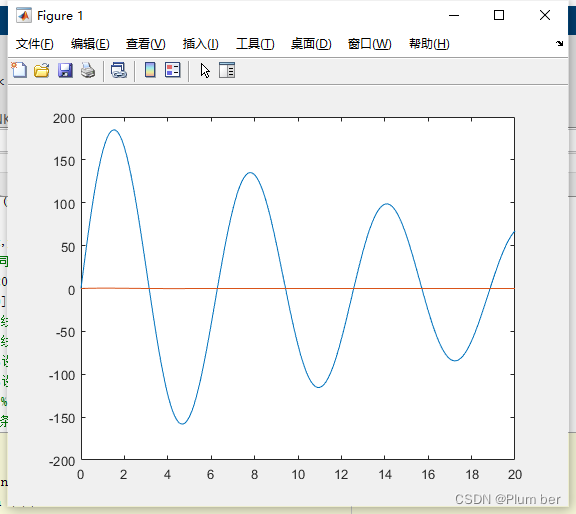

只有一个纵坐标轴，只适用于两个函数图像相差不大的情况下。

  x=0:0.1:20;
  y1=200*exp(-0.05*x).*sin(x);
  y2=0.8*exp(-0.5*x).*sin (x);
  figure;
  plot(x,y1);
  hold on; %hold off; 为去除之前的内容
  plot(x,y2);
