ArcGIS 几何校正

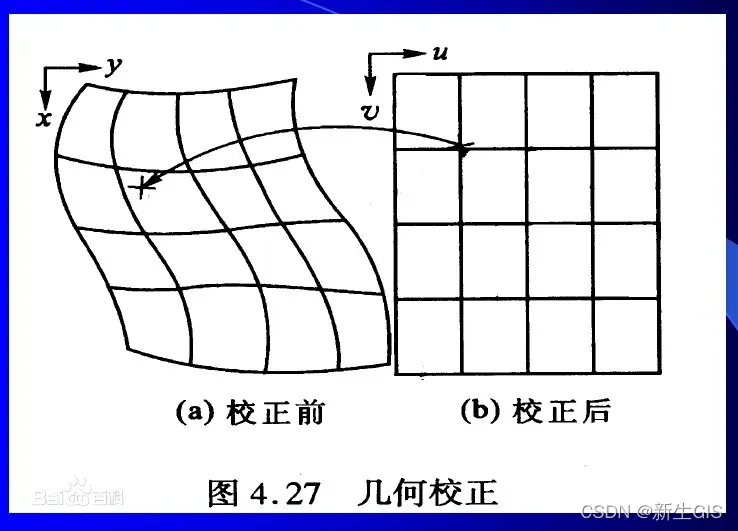

几何校正是指遥感成像过程中，受多种因素的综合影响，原始图像上地物的几何位置、形状、大小、尺寸、方位等特征与其对应的地面地物的特征往往是不一致的，这种不一致就是几何变形，也称几何畸变。



几何校正是遥感中的专业名词。一般是指通过一系列的数学模型来改正和消除遥感影像成像时因摄影材料变形、物镜畸变、大气折光、地球曲率、地球自转、地形起伏等因素导致的原始图像上各地物的几何位置、形状、尺寸、方位等特征与在参照系统中的表达要求不一致时产生的变形。

遥感影像的变形误差，大体分为两类：静态误差和动态误差。静态误差是在成像过程中，传感器相对与地球表面呈静止状态时所具有的各种形变误差。动态误差主要是在成像过程中由于地球旋转等因素造成的图像变形误差。而变形误差又可分为内部误差和外部误差两类。



那么我们需要通过什么来对原始图像进行几何纠正，是通过制作地面控制点对，然后经过计算机的算法，得到相应参数，进而对整张影像进行纠正。几何纠正可以使用ArcGIS，EARDAS，ENVI等软件进行操作，另外几种校正方法之后空闲时间会另开文章讲解，今天先讲一下使用ArcGIS软件对影像进行几何纠正。

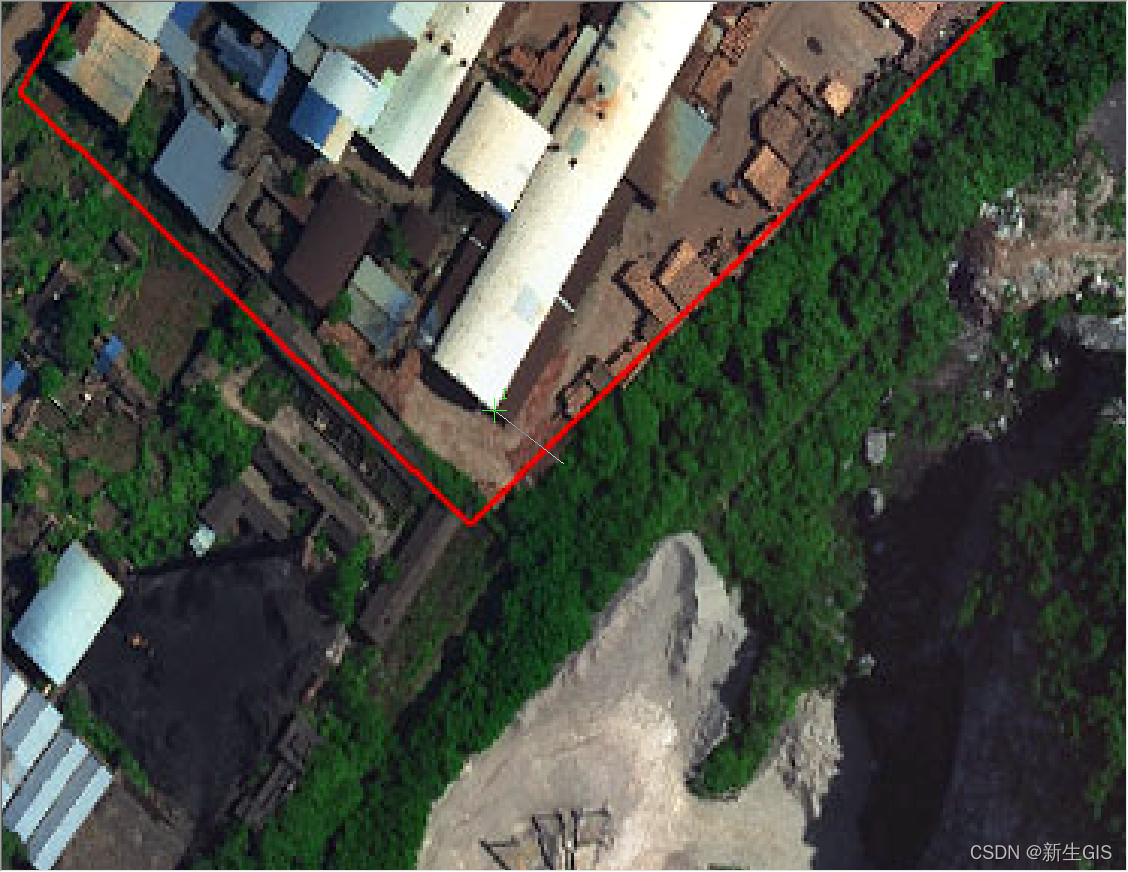

首先，我们需要一份不精准的影像数据，我这里的范例是提供的一张jpg图片，没有相应参考的坐标系，图片中的地物相应坐落与实际坐落不对应。现在要利用数据中的地物明显特征进行进行纠正。

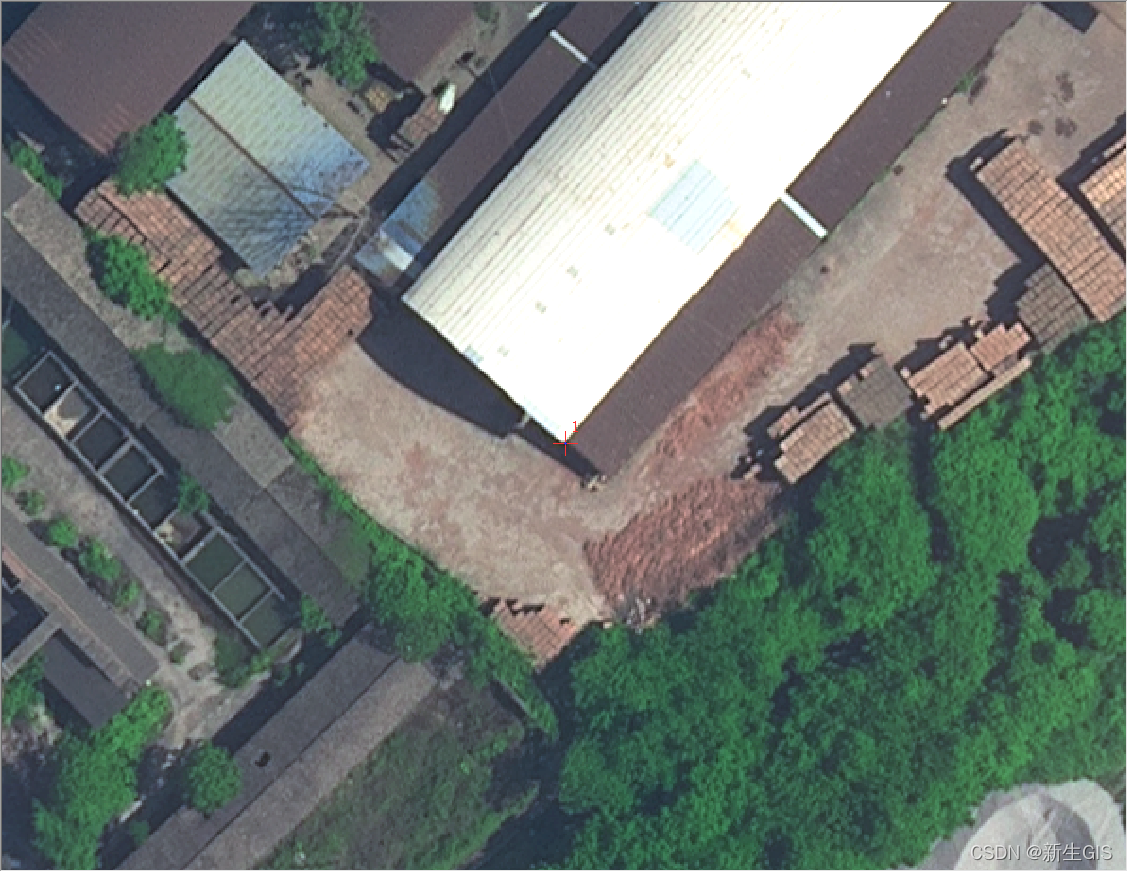

 然后再导入一张已经校正过的影像，或者通过Google earth（谷歌地图）软件，获取对应地物坐标，我这边导入了一张已经校正过的影像。

现在先进行准备工作，打开软件中的地理配准功能，并选择地理配准图层为2.jpg图片，因为需要校正的是该图层。

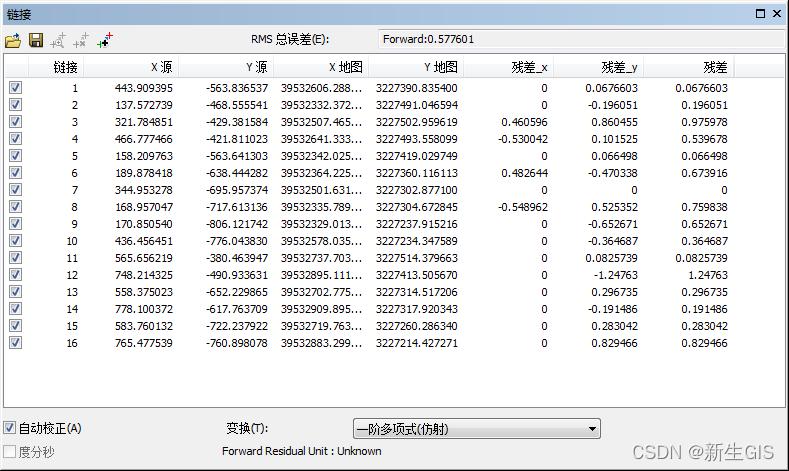

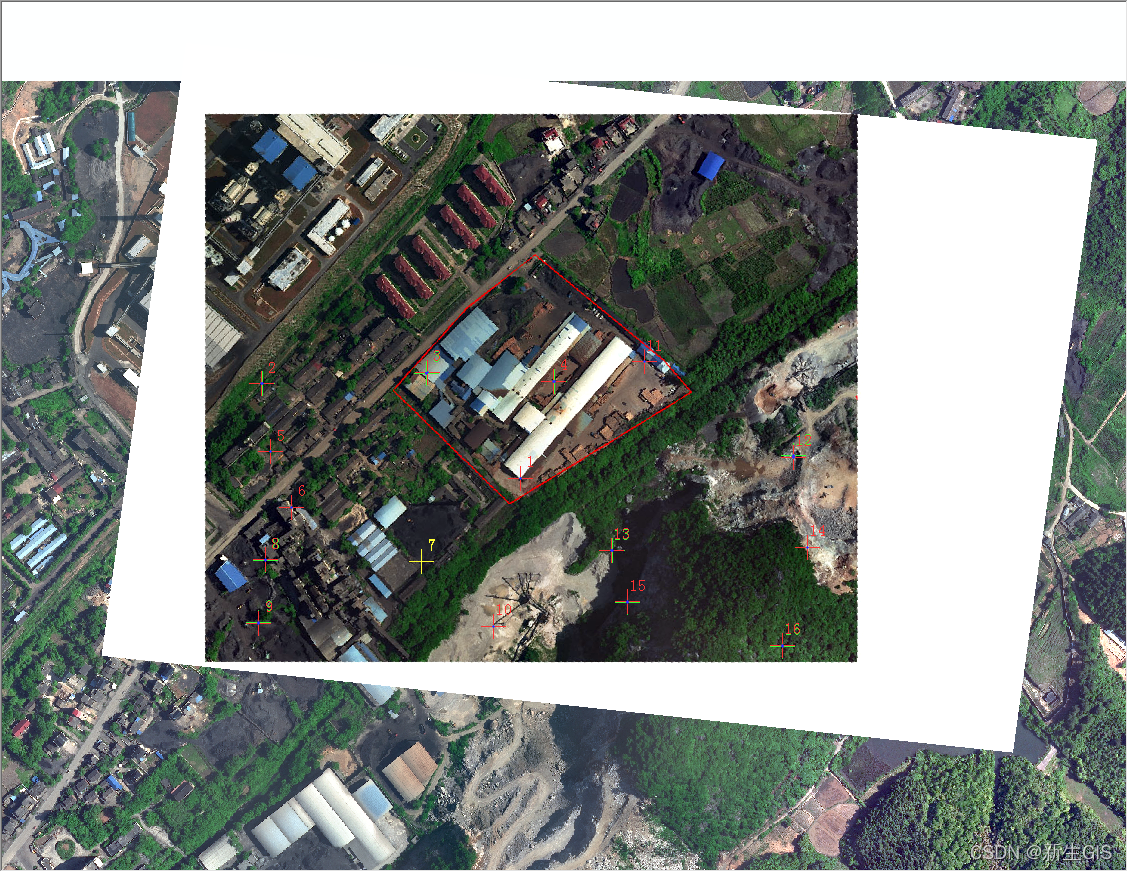

接着就是进行添加控制点，先左键在jpg上面添加一个点，再左键在校正过的影像上添加一个点，这就完成了一对控制点，如果图方便可以在制作完一对控制点后点击自动对位功能，我这边使用自动对位功能后，得到16对控制点数据，打开控制点链接查看，将误差减小到误差符合的范围内。

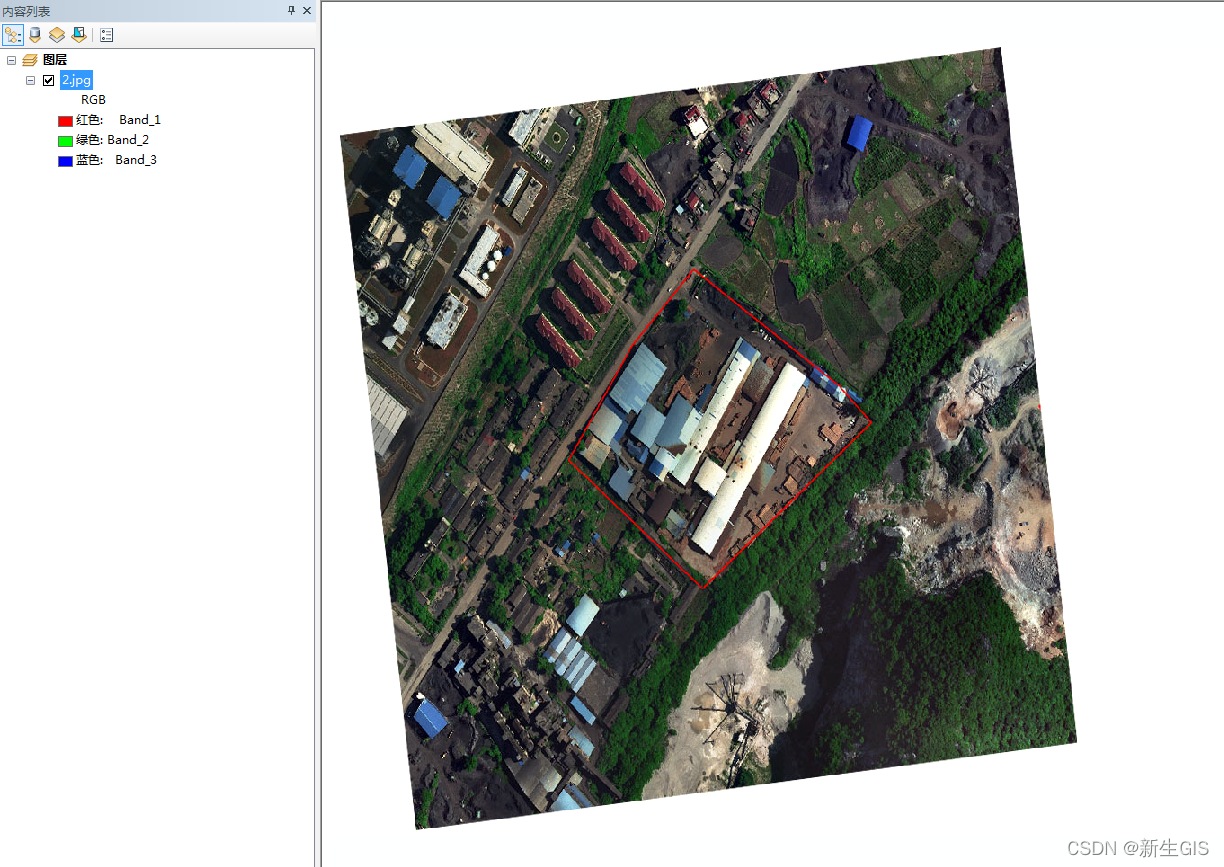

得到最终的成果，再点击地理配准--更新地理配准，这就完成了影像的几何纠正（ps：如果没有已校正影像数据，可以自己在添加控制点后右键输入X和Y，填写在Google earth（谷歌地图）软件中获取的对应地物坐标）。在校正完成后，导出相应的数据。即可得到成果数据矢量。
