通常情况下,我们外业调查获取的可能并不是直接点线面矢量数据,是需要进行转换才能得到对应shp数据的,有的时候我们只有坐标点XY值的情况下, 应该怎么通过使用ArcGIS得到对应的点要素或者面要素数据呢。

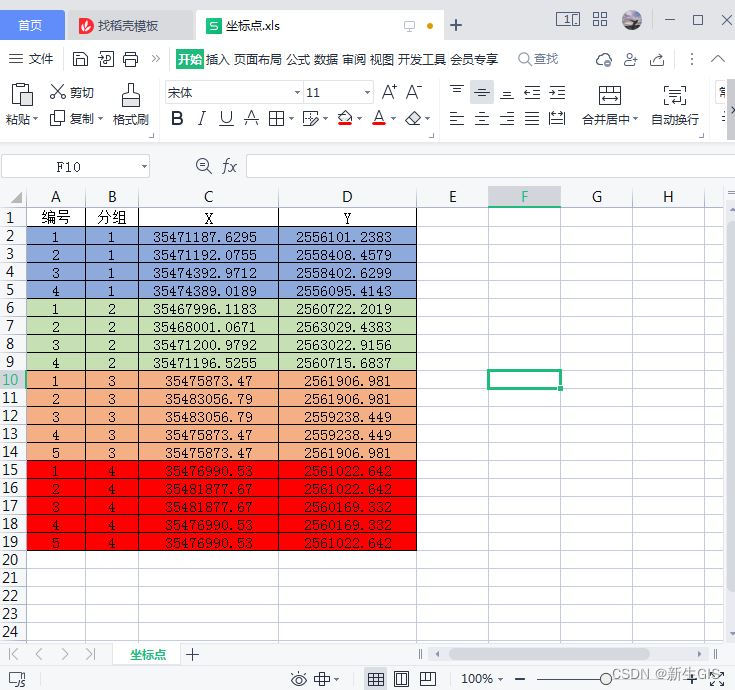

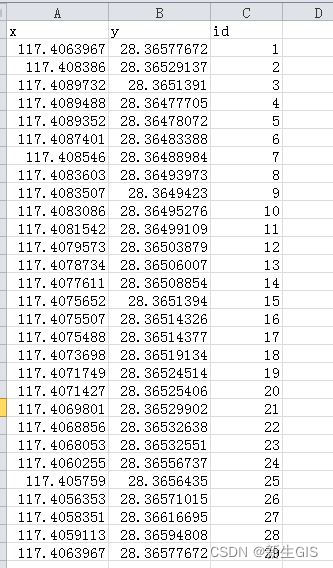

1、首先,我们需要一组XY坐标点数据(如下图),是txt格式的也行,Excel格式的也行,不同格式有不同解决方法,本次只讲解Excel格式的方法,txt的各位同学可以使用复制对应坐标点到Excel表格中,再分列得到可转换的Excel表格,通过本次方法也可以得到对应的数据。
注:点坐标的第一个坐标与最后一个坐标的一样的,这样才能闭合面要素。(需要确定矢量的坐标系,本次为大地2000坐标系GCS_China_Geodetic_Coordinate_System_2000)

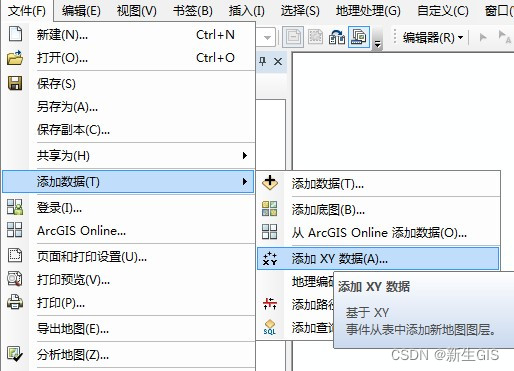

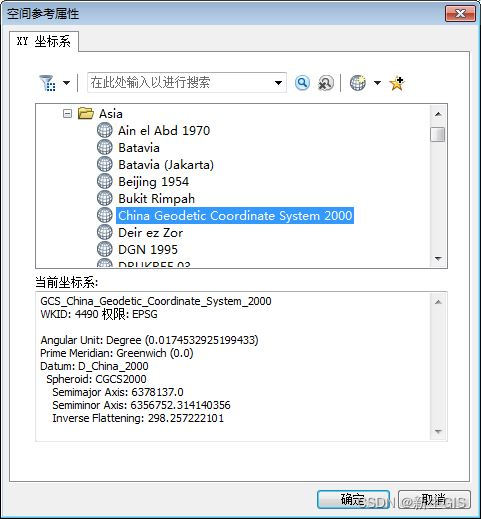

2、其次,通过ArcGIS中文件--添加数据--添加XY数据导入Excel坐标,选择对应xy字段并定义相应坐标系。

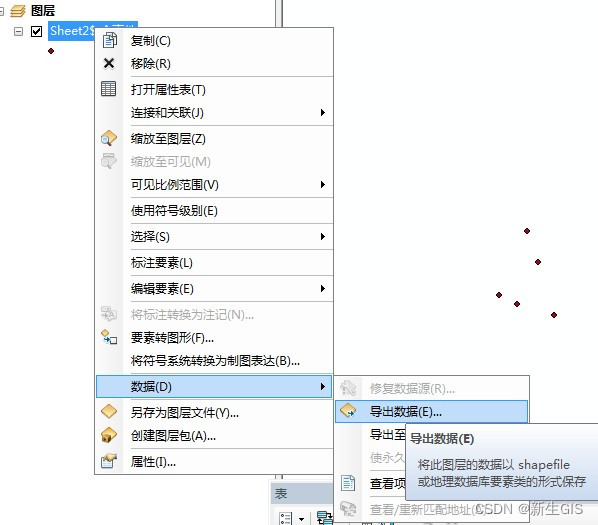

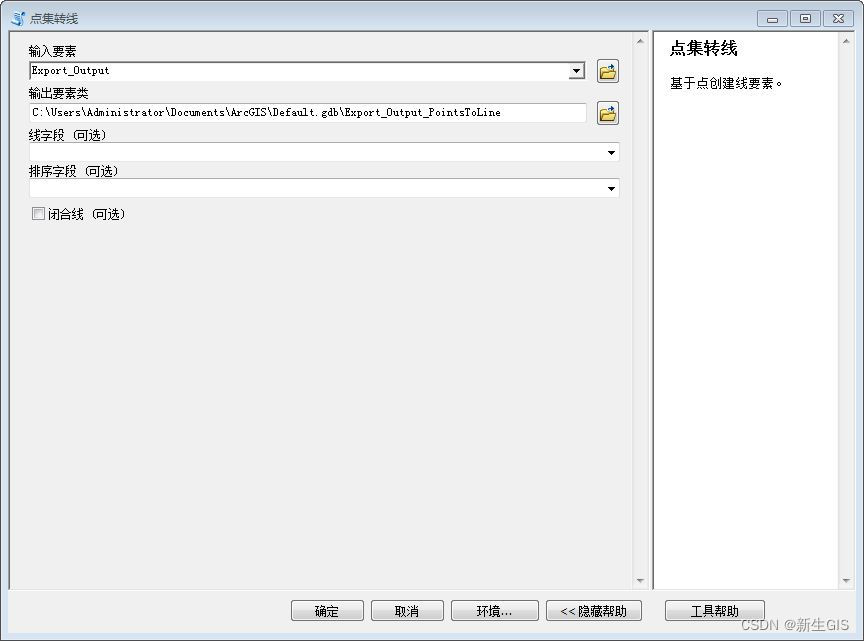

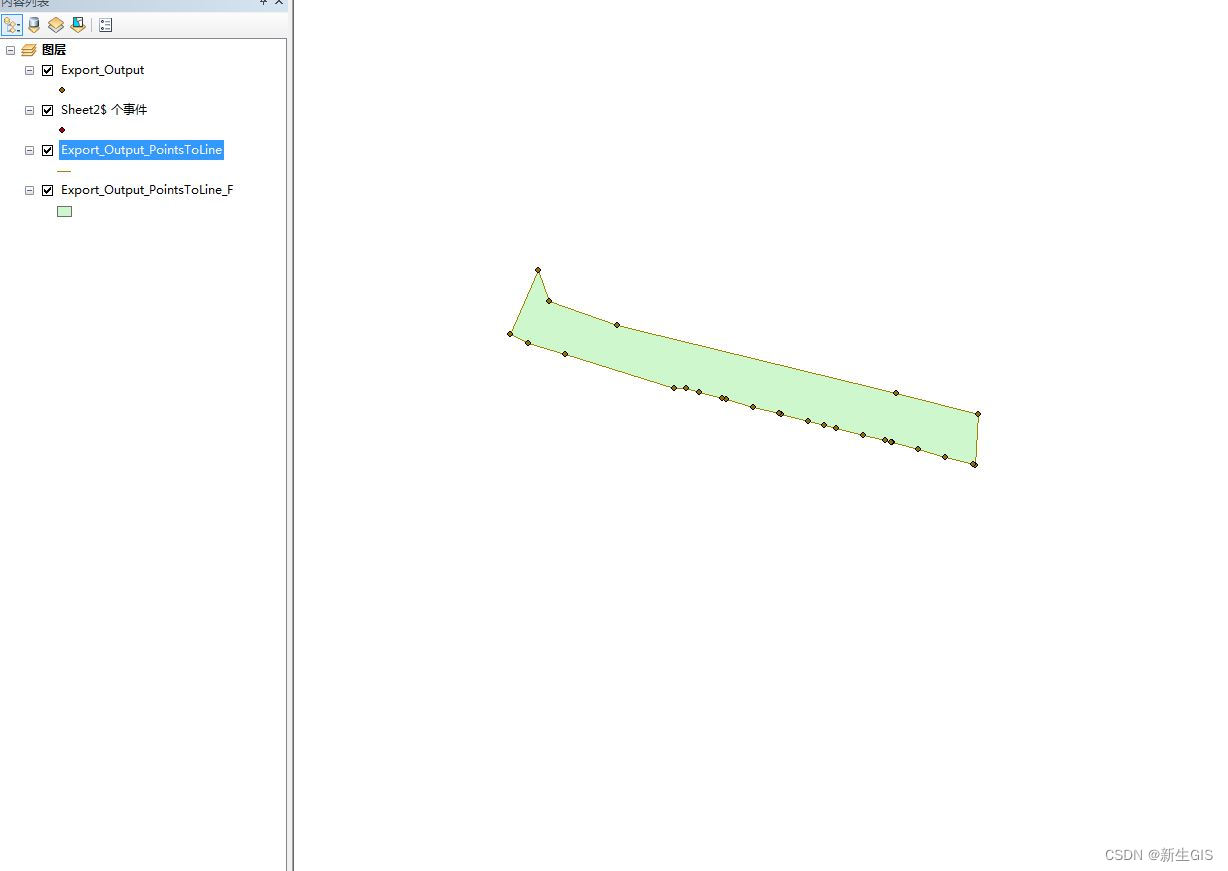

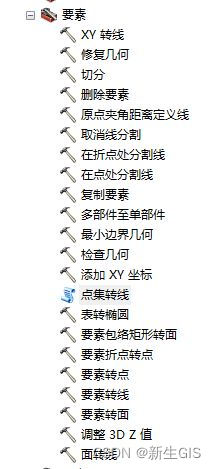

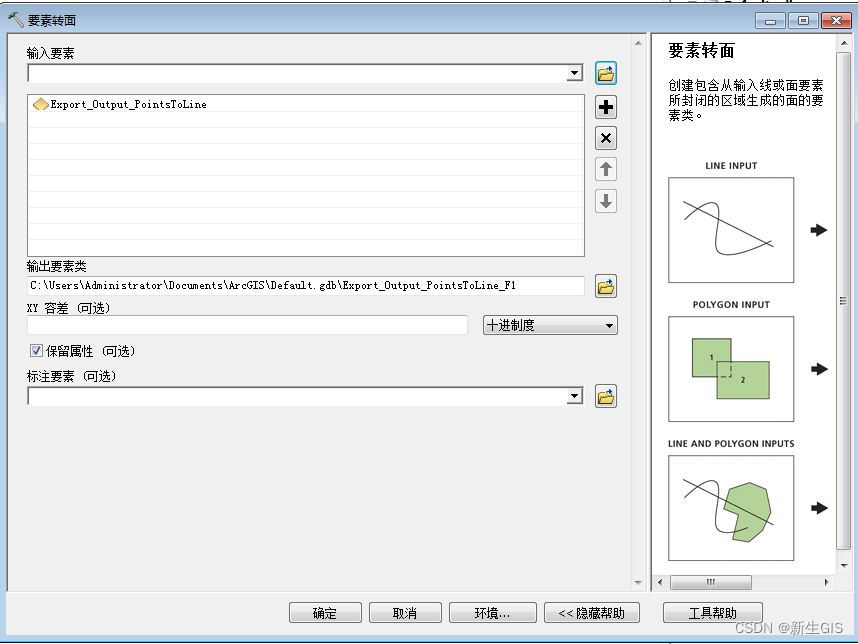

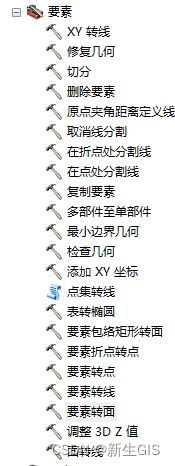

3、将添加的XY数据右键导出为点数据,然后再通过数据管理工具--要素--点集转线工具将点集合转换成线要素,再通过要素转面工具,将线要素转换为面要素。

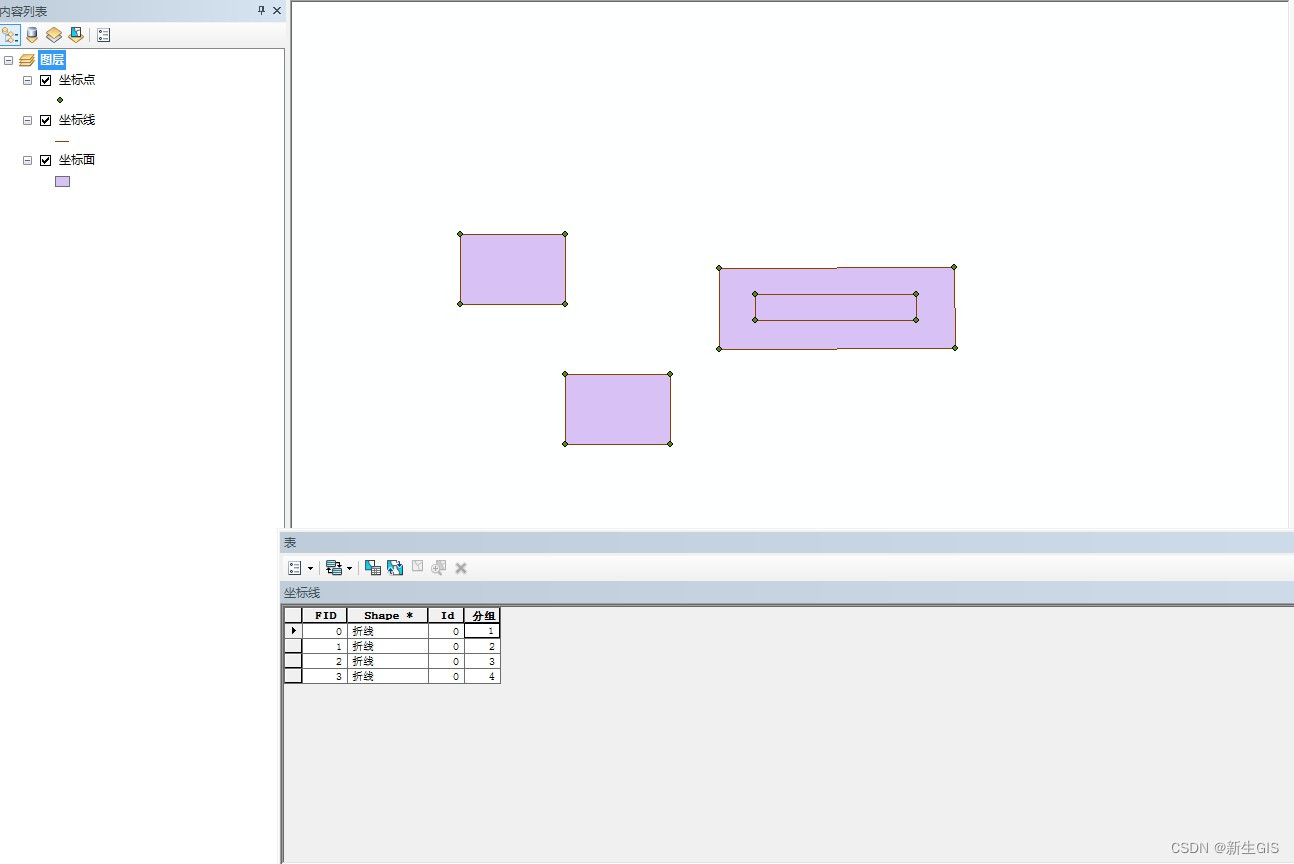

4、利用工具批量将坐标点XY数据转换为点线面要素,此方法可以用小工具形成,但是也有缺陷,如果坐标点有问题的话,可能会导致生成的点线面要素出问题 。(压缩包中有这些数据,只需将多组数据坐标点按照压缩包中坐标点.xls提供的模板数据进行替换就可以了,注意不要将XY坐标弄反)

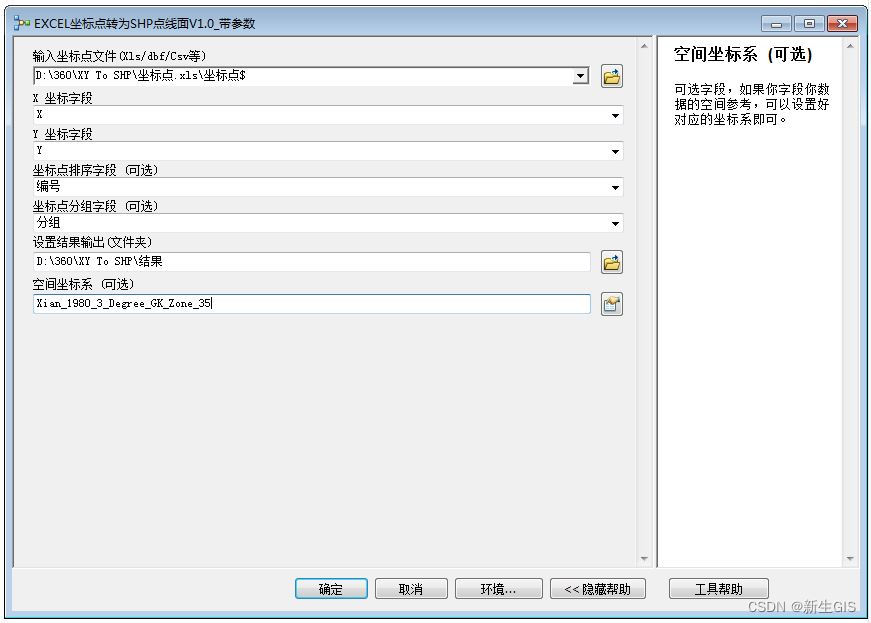

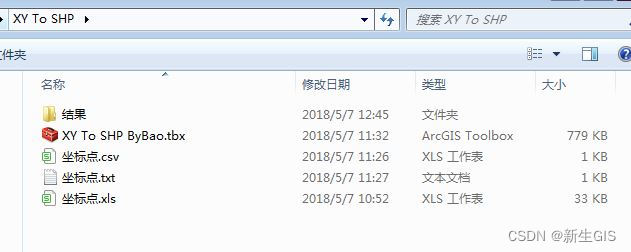

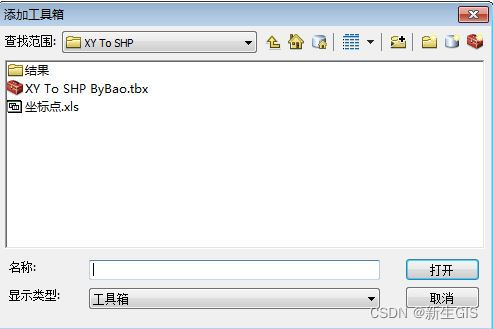

5、先将压缩包中的XY TO SHP.tbx添加到工具箱中,右键ArcToolbox--添加工具箱--选择XY TO SHP.tbx的存放路径,选择该tbx,然后工具箱中就会添加对应的小工具。再打开这个小工具,将表格数据添加进行,并选择输出文件夹为压缩包中提供的结果文件夹,选择空间坐标系为坐标点的坐标系,点击确定即可得到成果,成果包含点线面三种矢量数据,如果是需要将标识码等唯一值赋值到成果矢量中的话,可以将分组字段的相关数据替换成标识码等唯一值。
本工具下载链接为:工具下载链接;
注意:挖空区的分组编号需要单独编号,挖空区面需要手工删除。
