4.1、容器访问外网(内核打开ip_forward)

一、原生网络机

官方网址配置：Networking overview | Docker Documentation

docker在启动时会自产生三种网络机制：bridge、host、none。

1.1、bridge模式：

该模式下docker中的容器不会产生一个公有IP,只有宿主机可以直接访问容器，此时对外部主机是不可见的。但容器可以通过宿主机的NAT规则访问外网。

1.2、host模式：

该模式下可以让容器共享宿主机的网络，好处在于可以直接与外部主机进行通信，但此时容器也缺乏隔离性，同时在使用时，对于同一台宿主机而言，相同容器的配置（端口，ip等）会产生冲突。

1.3、 none模式：

禁用容器的IP地址，此时容器有很好的隔离性，一般用于产生一些特殊的认证等。

##容器网络的查看方式
[root@server1 harbor]# docker network ls

##容器建立时产生的桥接口
[root@server1 harbor]# ip addr show docker0

##安装桥接管理工具
[root@server1 harbor]# yum install -y bridge-utils-1.5-9.el7.x86_64

##桥接命令查看当前桥接接口
[root@server1 harbor]# brctl show
[root@server1 harbor]# sysctl -a | grep ip_forward


##指定容器的网络模式
[root@server1 ~]# docker run -it --rm --name deamon --network=host busybox

二、自定义网络

首先先来了解下docker中的IP地址分配规则：docker中分配IP地址是根据一开始创建的docker桥接网卡有关系的，在创建时会产生一个地址段，当新的容器启动时，会根据以有的地址进行自增分配（增量为1），当某一容器关闭时，会自动回收，等待下一次的分配。

三种驱动：Bridge（自带dns解析功能）、overlay（用于跨主机网络，集群访问，应用层通信）、macvlan（用于跨主机网络，集群访问，物理层通信）

2.1 创建自定义网络

##创建自定义网络
[root@server1 ~]# docker network create -d bridge mynet1    ##-d 指定模式（默认桥接）

##查看自定义网络信息
[root@server1 ~]# docker inspect mynet1

##查看网络
[root@server1 ~]# docker network ls

##网络删除
docker network rm mynet1

##使用自定义网路（打入后台：ctrl+p+q）
[root@server1 ~]# docker run -it --rm --name vm1 --network=mynet1 busybox

2.2、自定义网段、网关

##创建自指定网断和网关
[root@server1 ~]# docker network create -d bridge --subnet 172.30.0.0/24 --gateway 172.30.0.1 mynet2

##查看当前网络
[root@server1 ~]# docker network ls

##使用自定义网络启动容器
[root@server1 ~]# docker run --rm -it --name vm2 --network mynet2 busybox

##指定固定IP进行网络容器开启
[root@server1 ~]# docker run --rm -it --name vm3 --network mynet2 --ip 172.30.0.30 busybox

【注】在指定IP时，只能使用自定义的网络进行指定。

三、容器之间的网络通信

3.1、建立双网卡模式

不同网段之间是不能通信的，所以我们可以在一个容器中设置双网卡，使其中一块网卡和另一个容器在同一网段，此时两者之间就是可以通信的。

##查看vm1运行的网段
[root@server1 ~]# docker attach vm1
/ # ip addr

##查看vm2运行的网段
[root@server1 ~]# docker attach vm2
/ # ip addr

##给vm1添加和vm2在同一网段的网卡
[root@server1 ~]# docker network connect mynet2 --ip 172.30.0.31 vm1
                                                ##这里的IP可以不指定，直接连接到同一网段即可

##移除相应的网络
[root@server1 ~]# docker network disconnect mynet2 vm1

                                                ##移除vm1中的自创的第二个网段

3.2、Joined模式

joined 模式是使两个容器共享一个网络栈，此时两个容器当然可以很好地通信啦~

##启动时将当前容器的IP链接到正在运行的容器上
[root@server1 ~]# docker run -it --rm --name vm2 --network container:vm3 busybox
                                                        ##vm3 是正在运行的容器

##查看当前链接起来的容器IP
/ # ip addr

##测试是否能Ping通vm3
/ # ping vm3

##也可以使用inspect查看相应的容器信息
[root@server1 ~]# docker inspect vm2


##这里发现连用时使用的IP是相同的，故可以使用本机localhost域名直接进行访问。

【注】该模式下，是在容器启动时需要指定

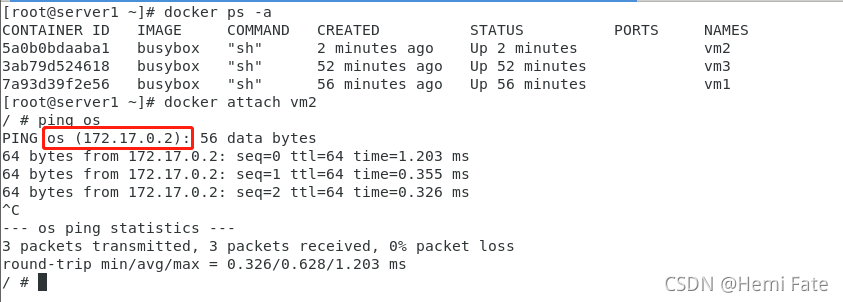

3.3 link模式

link模式下链接得容器，相当于两者类似于DNS解析，并且此时可以同步变量。

##格式
--link <name or id>:alias
        ##name和id表示源容器的name和id，alias是源容器在link下的别名<方便解析>

##连接
[root@server1 ~]# docker run -it --rm  --name vm2 --link vm1:os busybox
                                        ##此时在连接时，只能连接默认的网络

【注】上述在link连接中，如果IP更改，则hosts中的解析也会更改，但此时的环境变量不会更改。

四、容器与外网的通信

4.1、容器访问外网(内核打开ip_forward)

当宿主机能正常上网时，容器在开启过程中，就建立了相应的bridge模式，此时只需要宿主机正常上网，则宿主机上的容器也能正常访问外部网络；
此时主要使用的是iptables中的SNAT实现的地址伪装，从而进行通信。

##查看路由规则
[root@server1 ~]# iptables -t nat -S
[root@server1 ~]# iptables -nL

4.2、外网访问容器

外部访问容器时，主要使用的是docker-proxy以及iptables中的DNAT转换规则，实现过程主要是通过端口映射实现。

在访问时，docker-proxy主要是做外部通信，每开启一个容器，做一次端口映射就会产生一个docker-proxy的子进程，DNAT主要做的是内部主机的访问。

##实现外部通信
[root@server1 ~]# docker run -d --rm --name web -p 80:80 nginx:1.18.0
                                                    ##指定端口

docker-proxy和iptables的DNAT规则是双冗余机制，只要存在一种机制即可。docker-proxy主要是应对ipv6不支持DNAT的规则所建立的！

五、跨主机的容器网络

在跨主机的情况下，我们一般有一下两种解决方案：docker原生（overlay、macvlan）和第三方（flannel、weave、calico）。

根据不同公司的网络策略要求，docker一般选用libnetwork（docker容器网络仓库）进行集成，并使用CNM（Container Network Mode）对模型进行抽象。

CNM包括：Sandbox、Endpoint、Netwok。

Sandbox：容器的网络栈。包含容器的interface、路由表和DNS等；

Endpoint：将Sandbox接入Network。（生成vethpair,虚拟网络对，相当于网线的两端）；

Netwok：包含一组Endpoint，同一Network的Endpoint可以直接通信。

5.1、macvlan

如果有对于路由底层的要求，我们一般使用macvan进行解决。

macvlan是基于Linux kernel提供的一种网卡虚拟技术，不需要经行bridge，直接使用物理桥接，通信性能十分优秀。

##设置跨主机通信

##分别为两台主机添加一块网卡，并打开混杂模式

##对server1中的docker
[root@server1 ~]# ip link set up ens38            ##激活网卡
[root@server1 ~]# ip link set ens38 promisc on    ##打开网卡的混杂模式

##创建macvlan网络
[root@server1 ~]# docker network create -d macvlan --subnet 172.70.0.0/24 --gateway 172.70.0.1 -o parent=ens38 mynet1    #-o parent 表示依赖的网卡

##使用创立的macvlan模式，开启容器
[root@server1 ~]# docker run -it --rm --name vm1 --network mynet1 --ip 172.70.0.71 busybox

##对server2中的docker
[root@server1 ~]# ip link set up ens38            ##激活网卡
[root@server1 ~]# ip link set ens38 promisc on    ##打开网卡的混杂模式

##创建macvlan网络
[root@server1 ~]# docker network create -d macvlan --subnet 172.70.0.0/24 --gateway 172.70.0.1 -o parent=ens38 mynet1    #-o parent 表示依赖的网卡

##使用创立的macvlan模式，开启容器
[root@server1 ~]# docker run -it --rm --name vm1 --network mynet1 --ip 172.70.0.72 busybox

##上述过程中，不会再主机上产生额外的Bridge接口。

在两台不同的宿主机中，要根据实际情况进配置，核心都是添加网卡，打开混杂模式。需要注意的是两台不同宿主机中的容器要进行通信，首先要保证两台宿主机能进行通信，其次容器要在同一网段（不同网段容器自身存在隔离性），其次在设置IP时，建议自定义IP，因为两台宿主机相互隔离，容器IP规则为自增，防止IP冲突不能访问。

5.1.1设置vlan子接口

由于manvlan会独占网卡，但可以使用vlan的子接口实现多macvlan的网络连接。

vlan可以将物理层的网络进行二次划分，但只会划分为4096个，这些网络之间相互隔离。

##使用vlan进行子网划分
[root@docker ~]# docker network create -d macvlan --subnet 172.80.0.0/24 --gateway 172.80.0.1 -o parent=ens38.1 mynet2
                                    ##唯一的区别在于-o parent=ens38.1

【注】因为只能划分4096个网络，所以-o parent=ens38.？（？= 1~4096）

当两台主机同时设定在同一网段时就可以通信。此时不能使用名称进行访问，因为DNS（宿主机）上没有做解析，只能通过IP访问。

结语：本片文章讲述了docker中网络从自带-->自组-->内部通信-->外部通信四大板块，我们可以根据实际的生产环境要求进行自行自由搭配，在使用过程中如果有什么问题，随时留言，相互交流，共同学习。
