SKUA-GOCAD入门教程-第二节

软件启动

        GOCAD软件不同于常规软件的启动操作，通常多数软件启动，不需要设置即可直接显示软件界面，但GOCAD启动需要创建项目、项目产品选择、为项目添加组件、坐标及单位设置等一系列操作才能进入软件主界面。

1、项目建立

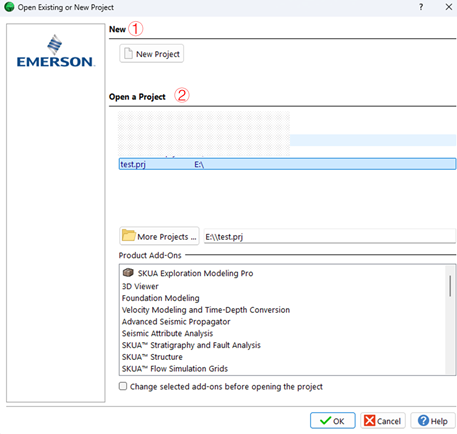

        启动软件后，弹出如图1所示项目建立对话框，用户可以通过①New（新建项目）和②Open a Project等进入软件主界面。

①New（新建项目）

        1.点击“新建项目（New Project）”。2.指定完整的路径和文件名（确保无中文字符）。3.点击“保存”。即完成项目建立。后续可为新建项目选择相应的附加组件。

②Open a Project（打开已有项目文件）

        要打开已有项目，在图1对话框中按照以下步骤操作。

        1.选择列表的其中一种：在列表中双击最近项目的名字，例如图1中test.prj工程文件。打开后该项目会加载之前为该项目所选择的附加组件。若需要浏览其他项目文件，则需要选择要浏览的项目文件（“More Projects”选项）或者输入路径（包括文件扩展名）。

       2.项目选择后，Product-Add-Ons会显示该项目已加载的组件，若需要更改组件，则可选择在打开之前先更改所选的附加组件。

       3.点击“确定”。

图1 项目创建

2、产品选择及附加组件选择

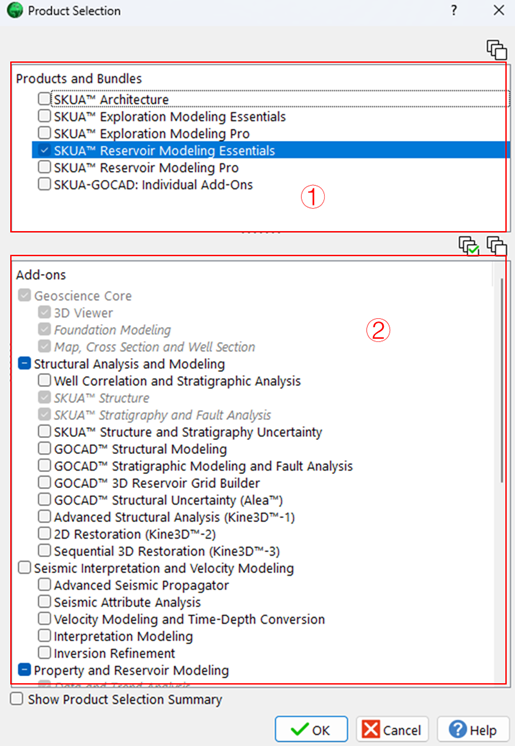

图2 产品选择及附加组件加载

       可以根据项目建模目的不同，选择合适的建模产品类型，通过①选择产品类型，当①选择好了之后，图中②会加载默认组件，如果需要加载其他组件，也可在需要组件前勾选。

       保存项目的同时也会保存该项目所加载的附加组件列表。下次打开该项目时，这些附加组件会自动重新加载。除非在设置中选择更改附加组件的选项，否则将不会再看到附加组件选择器。

3、单位设置

       启动一个新项目时，会进入“项目单位定义”页面。“项目单位”对话框会自动弹出。根据项目的情况自行设定。

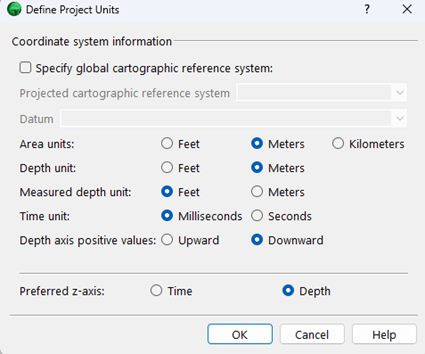

图3 单位设置

• specify a global coordinate reference system：可以根据项目选择特定的坐标系，通常情况下是默认的。
• Area units（面积单位）：通常国内为m
• Depth unit（深度单位）：通常国内为m
• Measured depth unit（测量深度单位）：通常国内为m
• Time unit（时间单位）：默认值
• Depth axis positive values（深度轴的正值）：通常国内upward

4、软件主界面

     前述项目建立完成后，即可进入软件主界面。

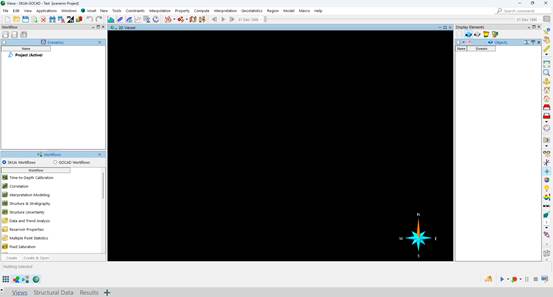

图4 软件主界面
