1. 设备电源管理的两种模型

在一个系统中，数量最多的是设备，耗电最多的也是设备，因此设备的电源管理是Linux电源管理的核心内容，驱动程序可以使用其中一种模型来使设备进入低功耗状态。

1.1 系统睡眠模型

驱动程序作为一部分，跟随系统级别的低功耗状态，比如"suspend"（也叫做"suspend-to-RAM"），或者对于有硬盘的系统，可以进入"hibernation"（也叫做"suspend-to-disk"）。

有些驱动程序可以管理硬件的唤醒事件，这些事件可以让系统离开低功耗状态。这一特性可以通过相应的/sys/devices/.../power/wakeup文件来开启和关闭。

系统休眠模型给我的感觉是以整机角度进行省电。

在Linux中，通过cat /sys/power/state可以得知当前设备支持的节能模式，一般情况有如下选项：

standby:  CPU处于浅睡眠模式，主要针对CPU功耗；
mem:      Suspend to RAM；
disk:     Suspend to Disk；

需要设置以上模式，只需echo mem > /sys/power/state即可。

1.2 Runtime 电源管理模型

这种模型允许设备在系统运行阶段进入低功耗状态，原则上，他可以独立于其他的电源管理活动。不过，通常设备之间不能单独进行控制（例如，父设备不能进入suspend，除非他的所有子设备已经进入suspend状态）。如果设备在系统运行阶段进入了低功耗状态，在系统级别的电源状态迁移时（suspend或hibernation）就必须做出特别的处理。

如果在系统运行状态，足够多的设备进入了低功耗状态，这时的效果其实和进入了系统级别的低功耗状态非常相像。这样一些驱动程序可以利用rumtime电源管理让系统进入一种类似深度省电的状态。

大多数进入suspend状态的设备会停止所有的I/O操作：不会有DMA或者IRQ请求（需要唤醒系统的除外），不会有数据的读写，不再接受上层驱动的请求。

Runtime电源管理模型给我的感觉是以模块角度进行省电。

Runtime电源管理模型的原理比较简单，就是计数，当该设备驱动被使用时就加1，放弃使用时就减1，计数大于1时，就打开该设备的电源，等于0时就关闭电源。

1.3 设备电源管理操作

设备电源管理最核心的操作就是：在合适的时机（如不再使用，如暂停使用），将设备置为合理的状态（如关闭，如睡眠）,这就是device PM callbacks的目的：定义一套统一的方式，让设备在特定的时机，步调一致的进入类似的状态。

在旧版本的内核中，这些PM callbacks分布在设备模型的大型数据结构中，如struct bus_type中的suspend、suspend_late、resume、resume_late，如struct device_driver/struct class/struct device_type中的suspend、resume。很显然这样不具备良好的封装特性，因为随着设备复杂度的增加，简单的suspend、resume已经不能满足电源管理的需求，就需要扩充PM callbacks，就会不可避免的改动这些数据结构。

于是新版本的内核，就将这些Callbacks统一封装为一个数据结构struct dev_pm_ops，上层的数据结构只需要包含这个结构即可。这样如果需要增加或者修改PM callbacks，就不用改动上层结构了。当然，内核为了兼容旧的设计，也保留了上述的suspend/resume类型的callbacks，只是已不建议使用。

//include/linux/pm.h
//子系统和驱动程序的设备电源管理操作，都定义在dev_pm_ops结构中
struct dev_pm_ops {
        int (*prepare)(struct device *dev);
        void (*complete)(struct device *dev);
        int (*suspend)(struct device *dev);
        int (*resume)(struct device *dev);
        int (*freeze)(struct device *dev);
        int (*thaw)(struct device *dev);
        int (*poweroff)(struct device *dev);
        int (*restore)(struct device *dev);
        int (*suspend_late)(struct device *dev);
        int (*resume_early)(struct device *dev);
        int (*freeze_late)(struct device *dev);
        int (*thaw_early)(struct device *dev);
        int (*poweroff_late)(struct device *dev);
        int (*restore_early)(struct device *dev);
        int (*suspend_noirq)(struct device *dev);
        int (*resume_noirq)(struct device *dev);
        int (*freeze_noirq)(struct device *dev);
        int (*thaw_noirq)(struct device *dev);
        int (*poweroff_noirq)(struct device *dev);
        int (*restore_noirq)(struct device *dev);
/* 最后三个方法是专门用于rumtime pm的，其他的则用于系统级别的电源状态迁移。 */
        int (*runtime_suspend)(struct device *dev);
        int (*runtime_resume)(struct device *dev);
        int (*runtime_idle)(struct device *dev);
};

1.4 设置唤醒源

唤醒源最常见的就是按键中断，就如同手机进入锁屏状态下，按下电源键唤醒一样。

2. regulator系统

系统睡眠模型和runtime电源管理模型偏“软”，regulator系统偏“硬”，在复杂的单板中，有专门的电源管理芯片控制各个模块电源，regulator系统就是为这个电源芯片编写驱动，实现电源管理。

如果使用系统睡眠模型或 Runtime电源模型进行休眠操作，就会调用到regulator系统的操作函数，实现电源管理芯片的关闭。

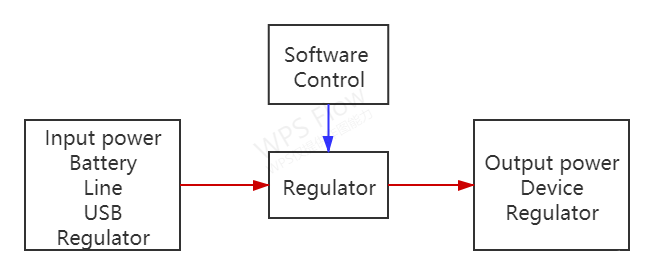

Regulator分为voltage regulator和current。一般PMIC(Power Management IC)中会包含一个或者多个regulator。通常的作用是给电子设备供电，大多数regulator可以启用(enable)和禁用(disable)其输出，同时也可以控制其输出电压(voltage)和电流(current)。

cpu内部会集成一些regulator，通常cpu还会通过I2C controller外接多个regulator。比如，通过i2c controller外接pfuze100这个型号的电源IC，其对应的驱动程序在drivers/regulator/pfuze100-regulator.c。

2.1 regulator framework

调用注册接口regulator_register/devm_regulator_register进行注册regulator。

regulator的主要功能，是输出电压/电流的调整（或改变）。由于模拟器件的特性，电压/电流的改变，是需要一定的时间的。对有些regulator而言，可以工作在不同的模式，这些模式有不同的改变速度，较快的速度，有较大的功耗。模式如下所示：

include/linux/regulator/consumer.h
/*
 * Regulator operating modes.
 *
 * Regulators can run in a variety of different operating modes depending on
 * output load. This allows further system power savings by selecting the
 * best (and most efficient) regulator mode for a desired load.
 *
 * Most drivers will only care about NORMAL. The modes below are generic and
 * will probably not match the naming convention of your regulator data sheet
 * but should match the use cases in the datasheet.
 *
 * In order of power efficiency (least efficient at top).
 *
 *  Mode       Description
 *  FAST       Regulator can handle fast changes in it's load.
 *             e.g. useful in CPU voltage & frequency scaling where
 *             load can quickly increase with CPU frequency increases.
 *
 *  NORMAL     Normal regulator power supply mode. Most drivers will
 *             use this mode.
 *
 *  IDLE       Regulator runs in a more efficient mode for light
 *             loads. Can be used for devices that have a low power
 *             requirement during periods of inactivity. This mode
 *             may be more noisy than NORMAL and may not be able
 *             to handle fast load switching.
 *
 *  STANDBY    Regulator runs in the most efficient mode for very
 *             light loads. Can be used by devices when they are
 *             in a sleep/standby state. This mode is likely to be
 *             the most noisy and may not be able to handle fast load
 *             switching.
 *
 * NOTE: Most regulators will only support a subset of these modes. Some
 * will only just support NORMAL.
 *
 * These modes can be OR'ed together to make up a mask of valid register modes.
 */

#define REGULATOR_MODE_FAST                     0x1
#define REGULATOR_MODE_NORMAL                   0x2
#define REGULATOR_MODE_IDLE                     0x4
#define REGULATOR_MODE_STANDBY                  0x8

kernel抽象出直接操作电压的方法：对应struct regulator_ops中的如下回调函数：

/* get/set regulator voltage */
int (*list_voltage) (struct regulator_dev *, unsigned selector);
int (*set_voltage) (struct regulator_dev *, int min_uV, int max_uV, unsigned *selector);
int (*get_voltage) (struct regulator_dev *);

3. 小结

不是所有的设备都需要专门的电源IC的，所以有的设备另外配置了电源管理IC，那么就需要通过regulator系统来注册电源管理IC对应的驱动，所以当系统睡眠或该设备睡眠时，这种设备的dev_pm_ops回调接口在实现时，需要调用电源管理IC驱动的接口来设置电压/电流的大小/关闭等状态，也就是说可能不仅仅是实现ON和OFF两个状态，还需要实现IC输出不同大小的状态，比如输出1A、2A、3A三种不同电流的状态。

还有一些简单的设备是不需要配置电源管理IC的，所以当系统睡眠或该设备睡眠时，这种设备的dev_pm_ops回调接口在实现时，实现ON和OFF两个状态就可以了。
