【ContextCapture 】建模与 【CesiumLab】OSGB 格式转 3DTiles 格式

该文章描述了 ContextCapture 将无人机影像进行建模得到OSGB格式的三维模型以及采用 CesiumLab 将构建的OSGB格式模型转换成3DTiles格式模型的流程。

1 ContextCapture建模

ContextCapture安装后有如图三个程序。

1.1 项目创建

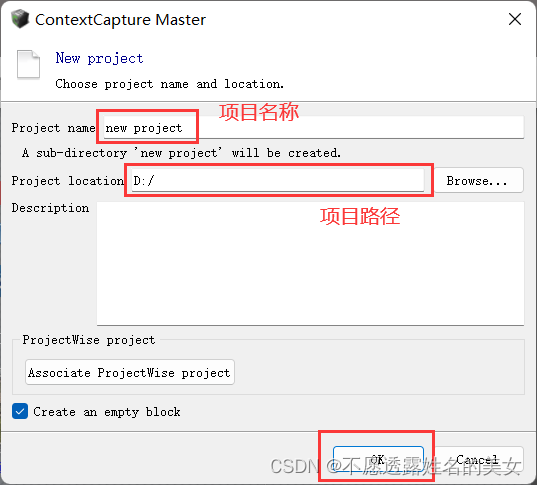

点击ContextCapture Center Master，进行项目的创建。项目名称需为英文。

1.2 影像导入

新建项目后点击 Photos 进行影像的添加。添加影像时可以添加单张也可以添加整个文件夹。

1.3 空中三角测量运算

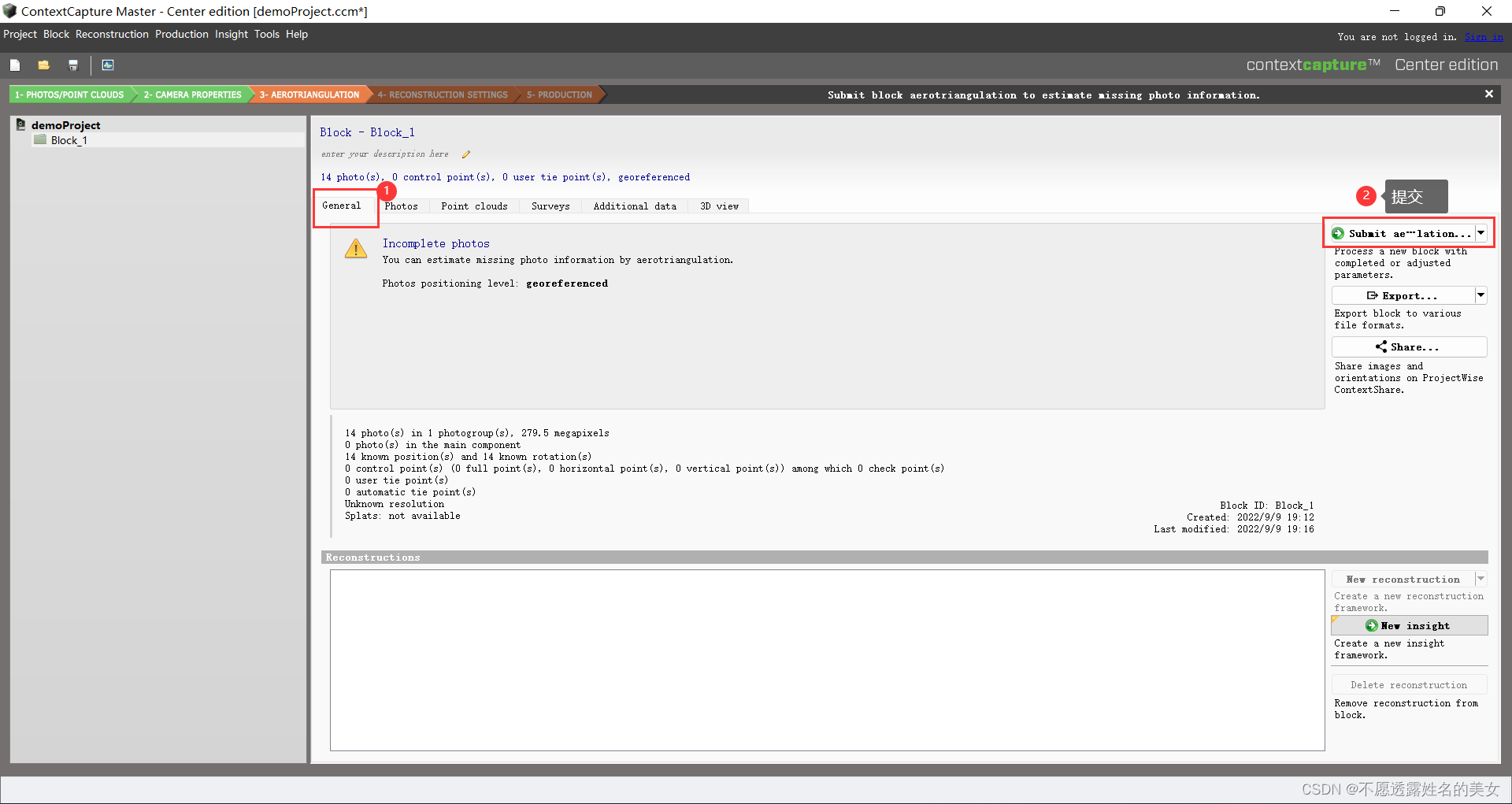

影像添加完成后点击 General 进行空中三角测量运算的提交。

提交时选择如下选项。

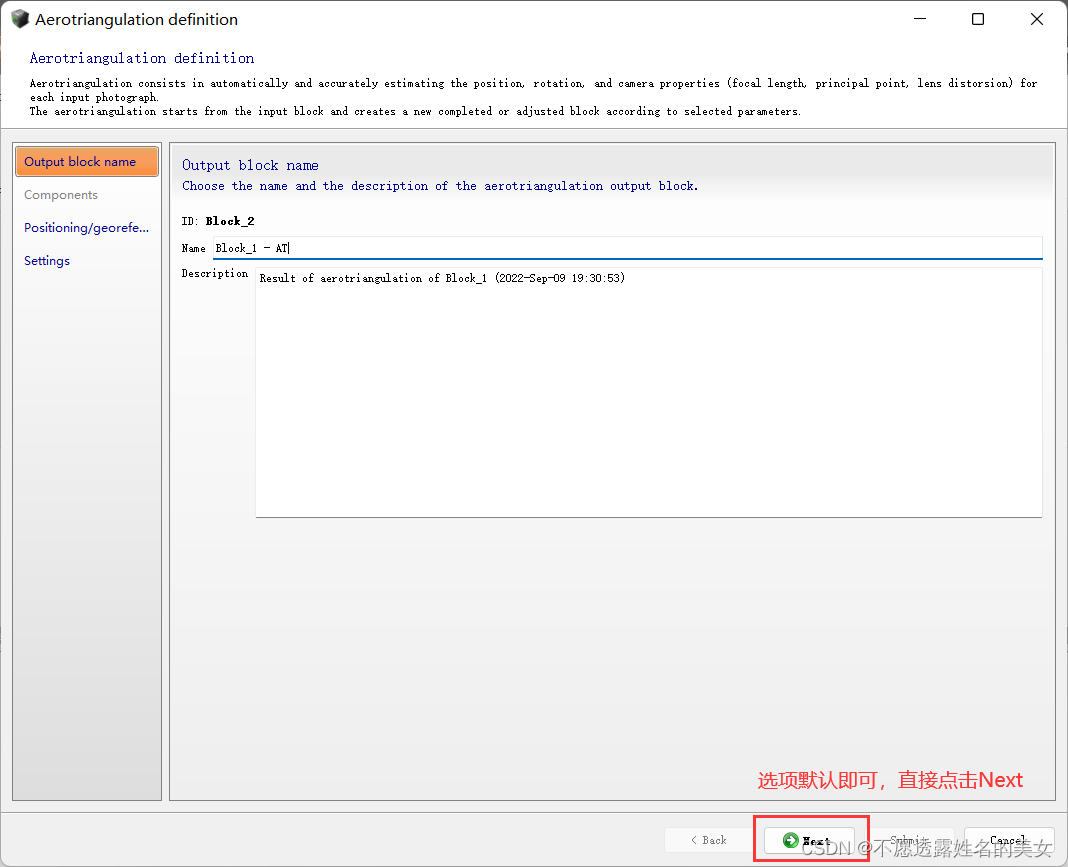

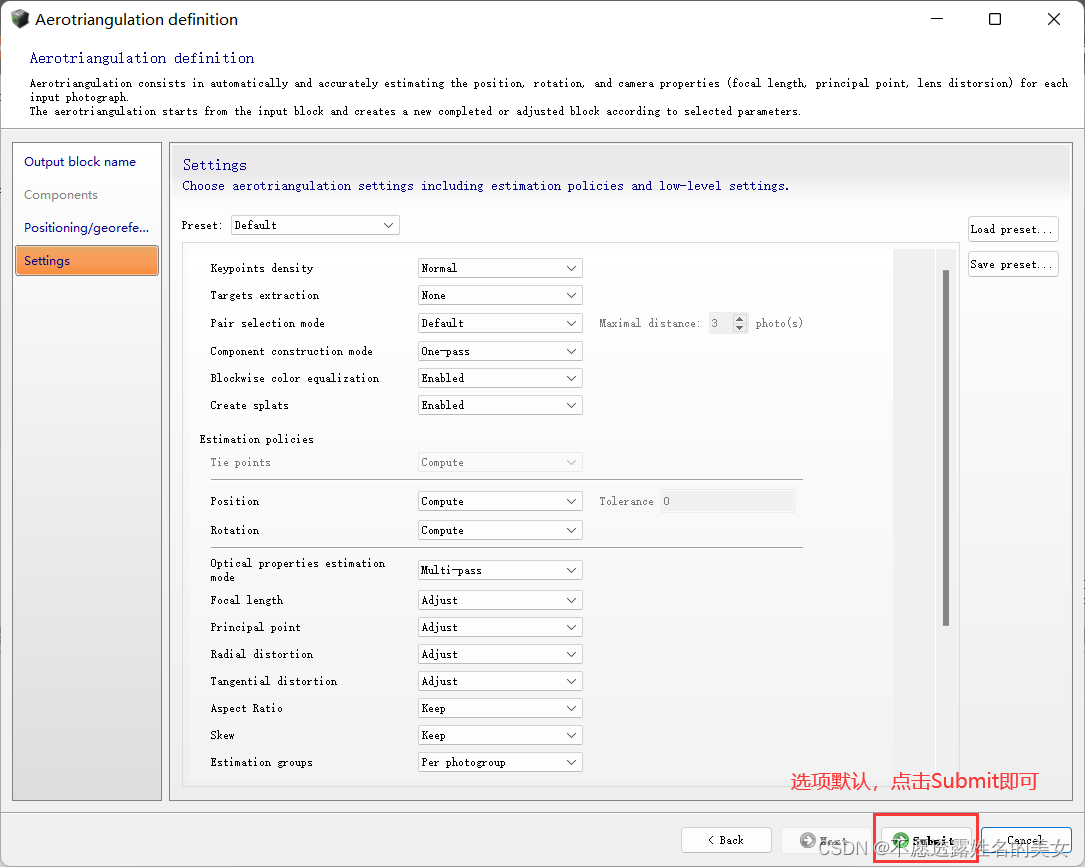

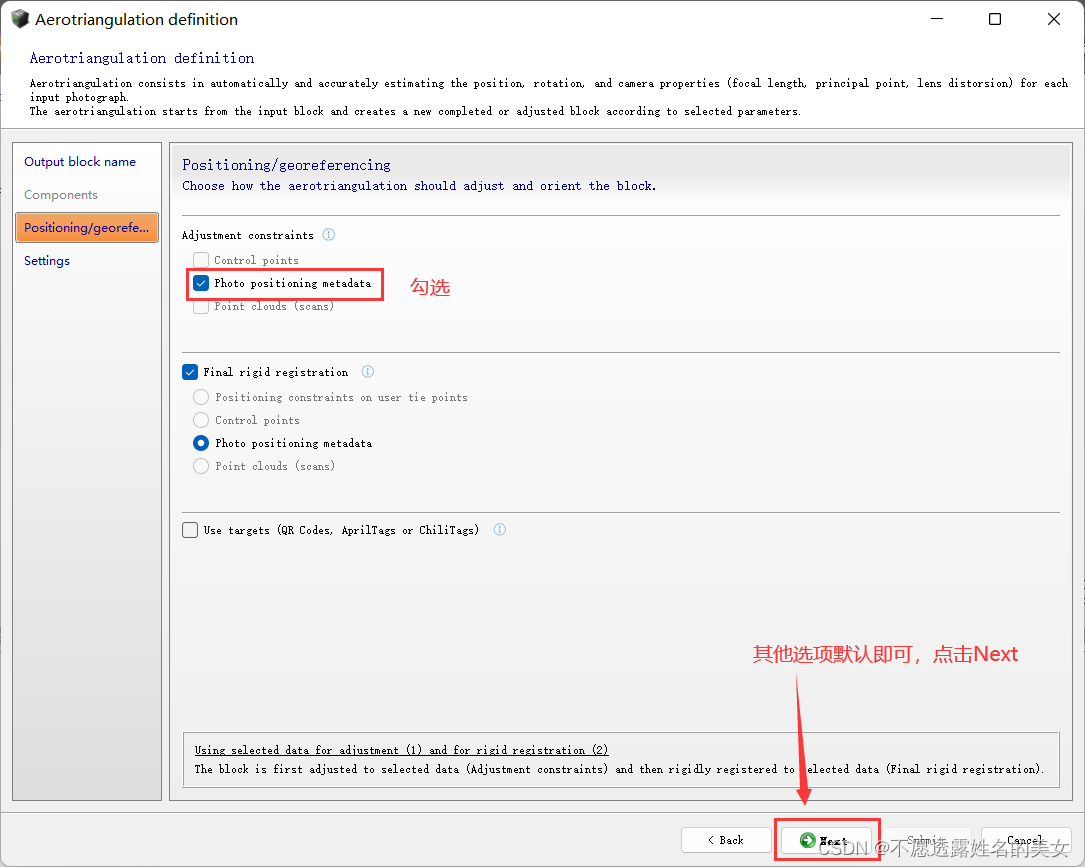

在弹出的对话框中进行参数设置。

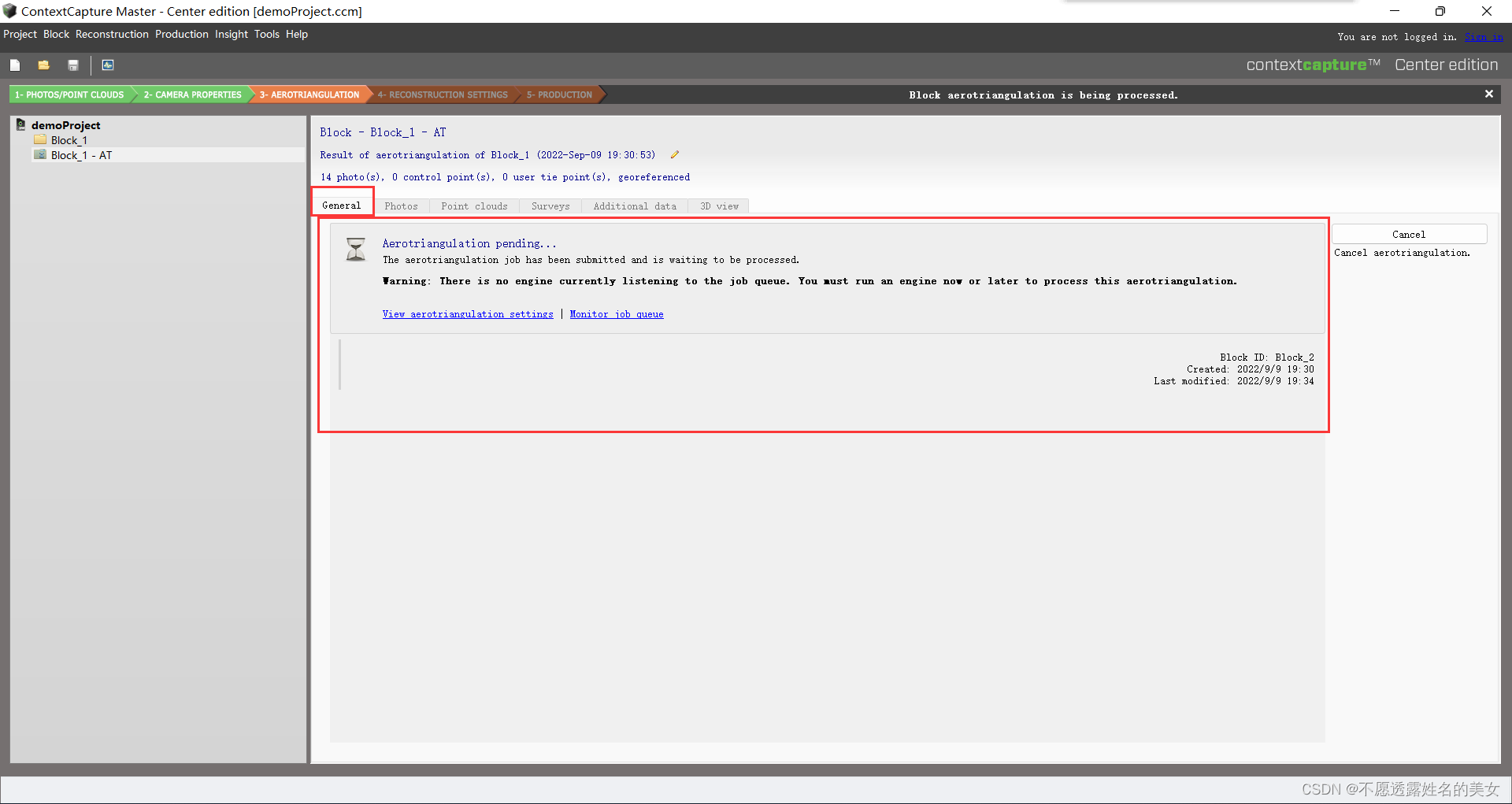

出现如下界面说明提交空中三角测量运算完成。

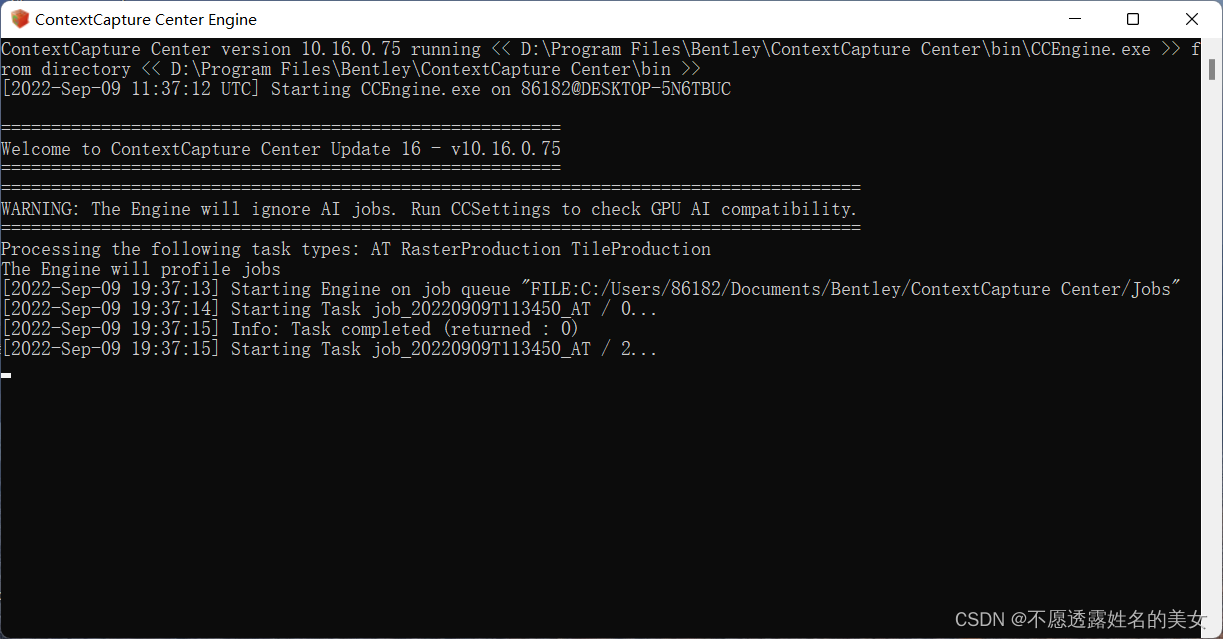

点击 ContextCapture Center Engine 进行空中三角测量运算。

1.4 OSGB 模型构建

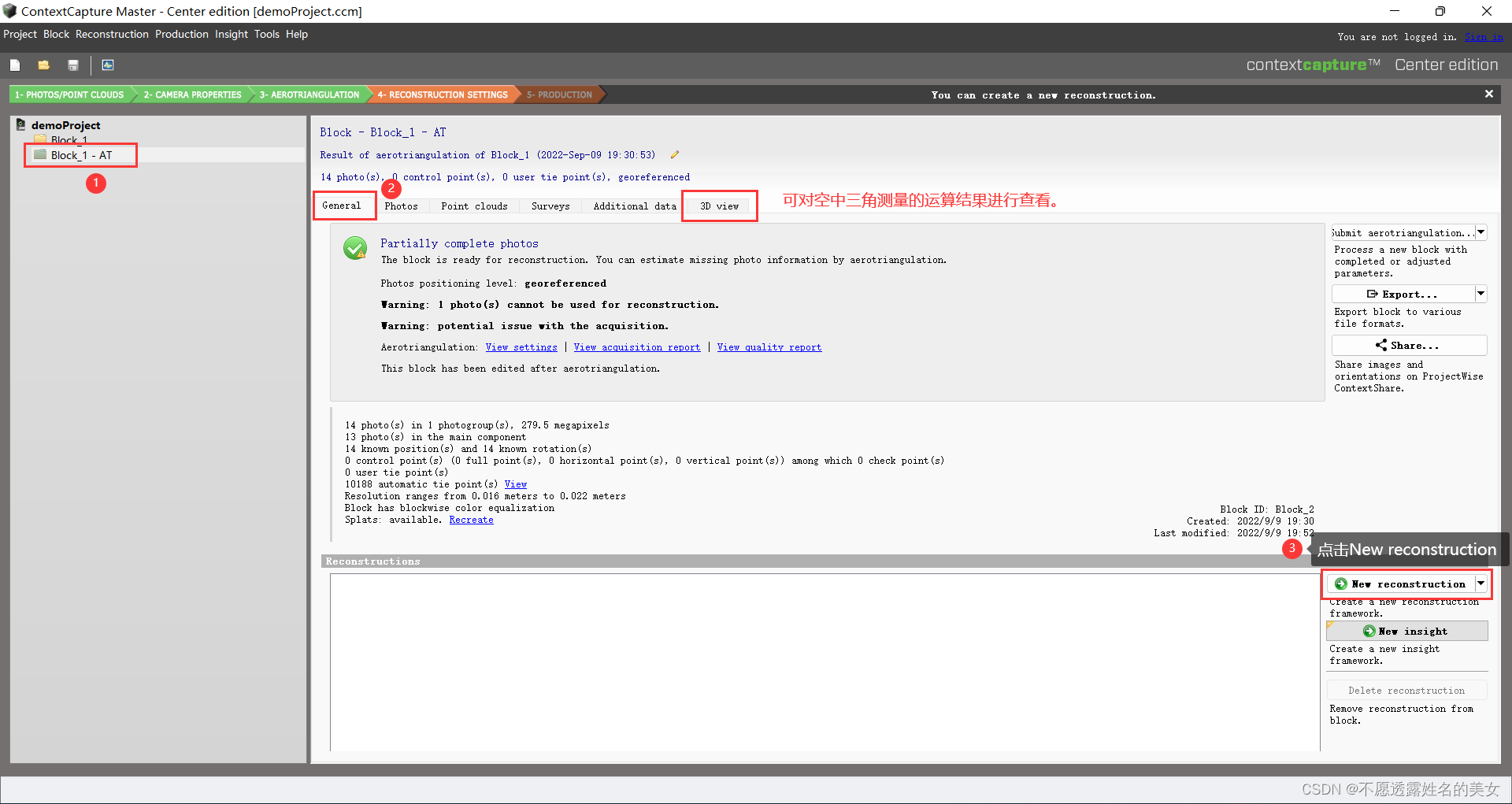

空中三角测量运算完成后点击 General 进行模型的构建。

点击 New reconstruction 后选择如下选项。

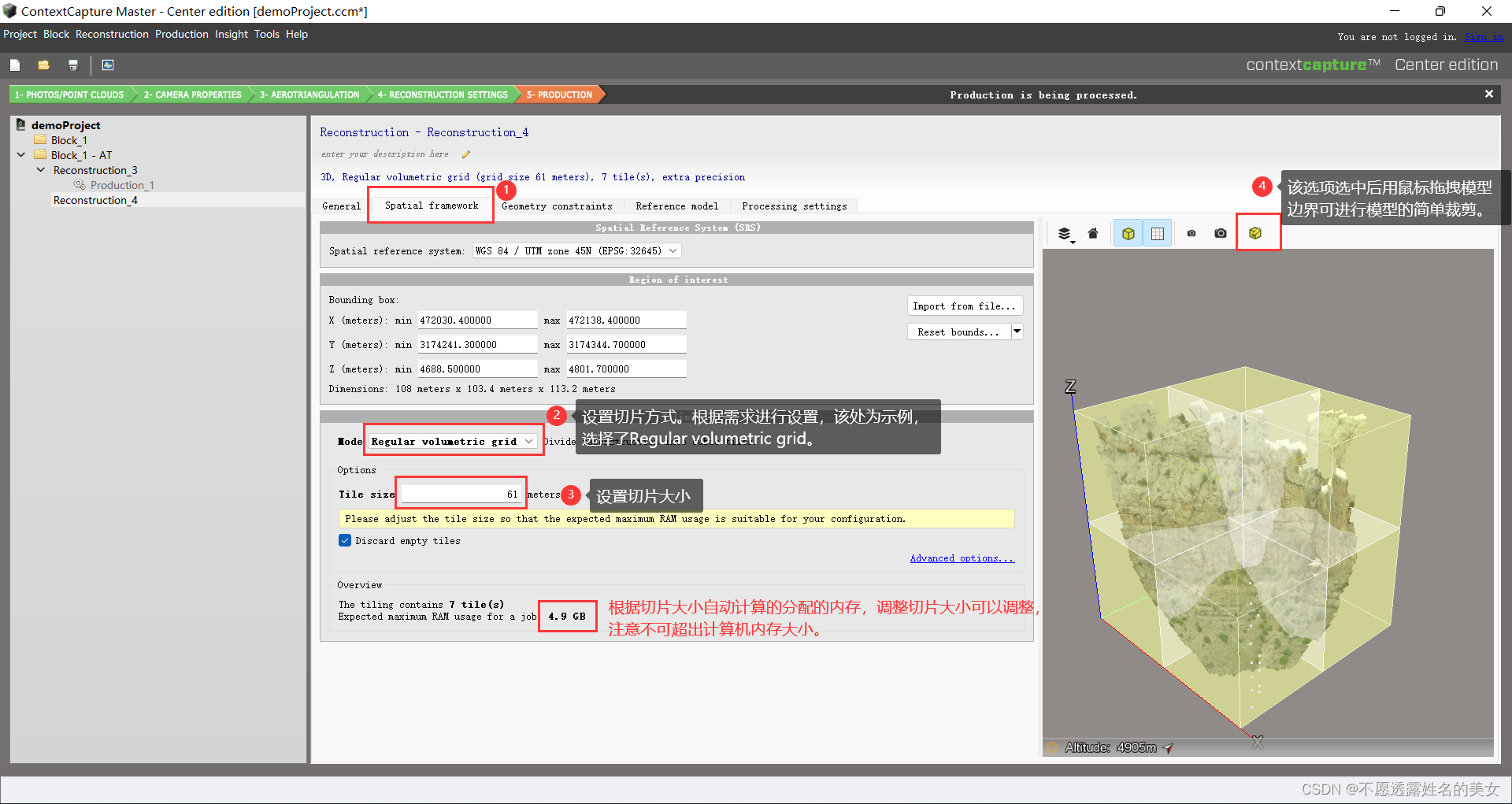

一般情况下构建的三维模型较大，对建模速度和加载速度存在较大影响，因此建议对模型进行切片。点击 Spatial framework 进行切片设置。

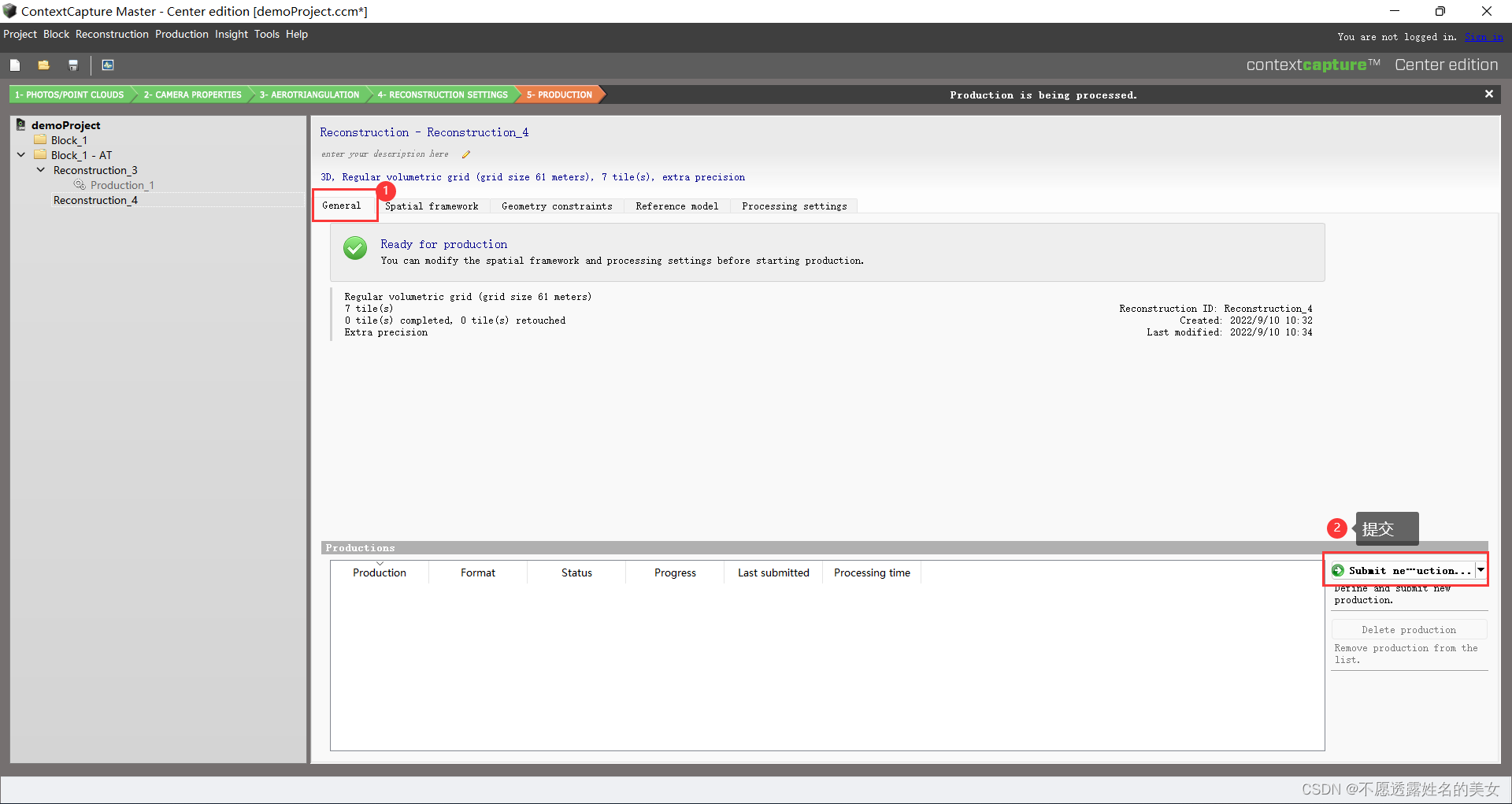

切片设置完成后，点击 General 提交模型构建。

提交时选择如下选项。

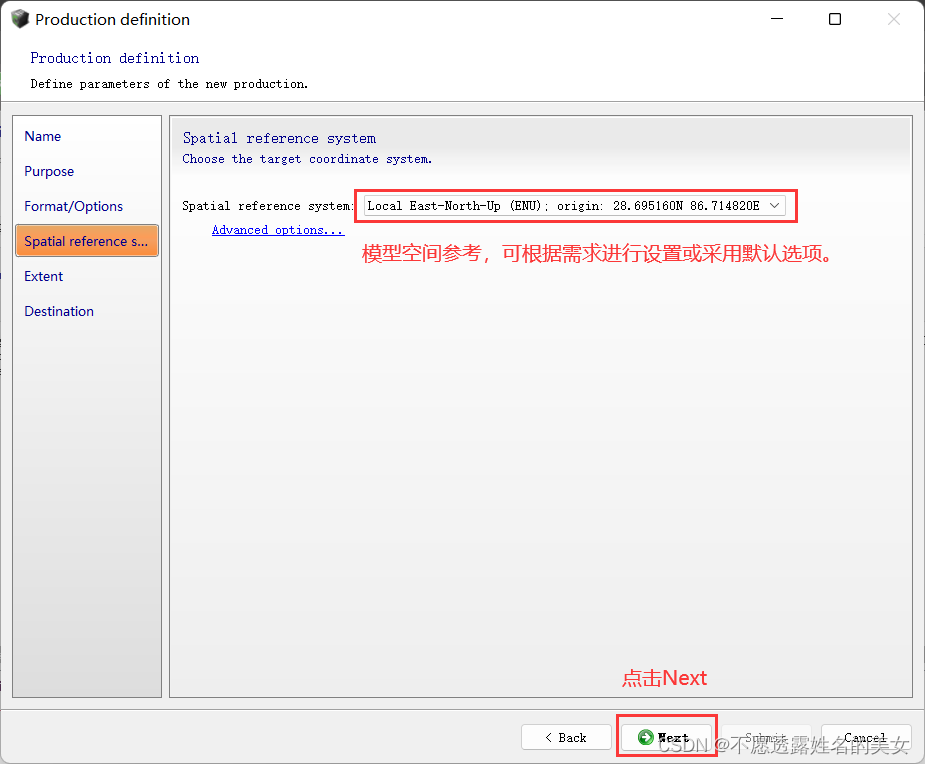

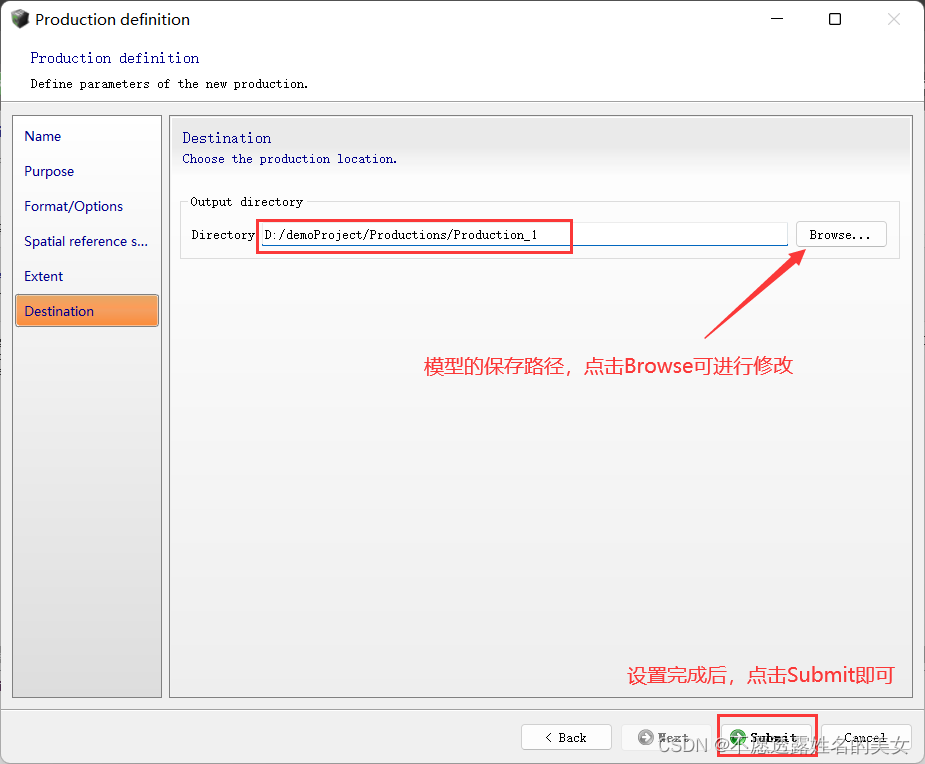

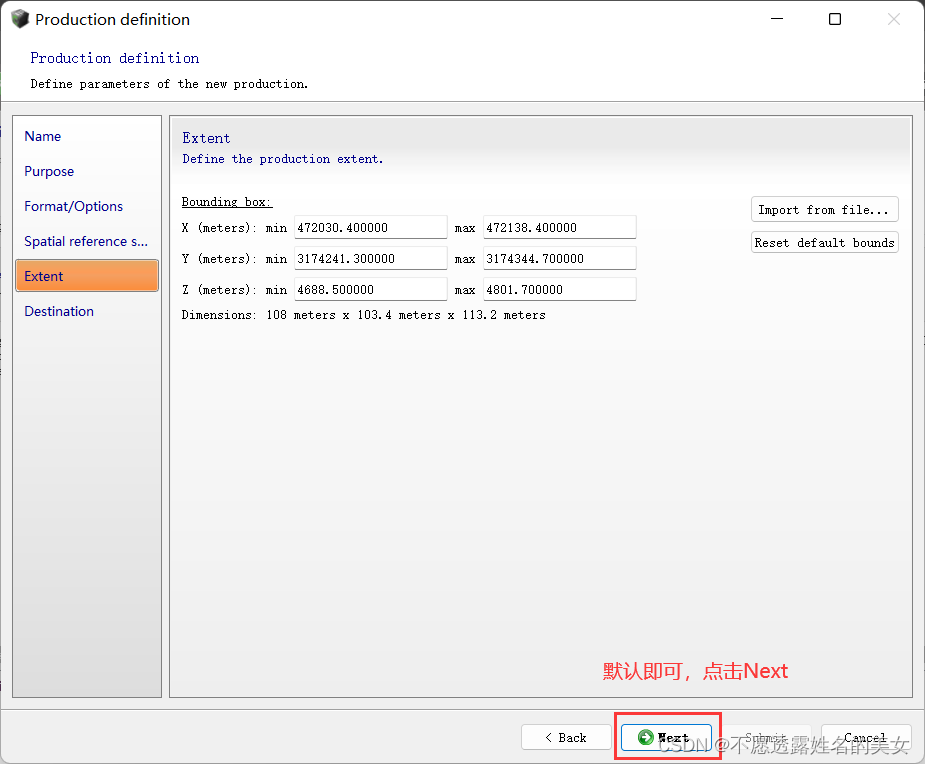

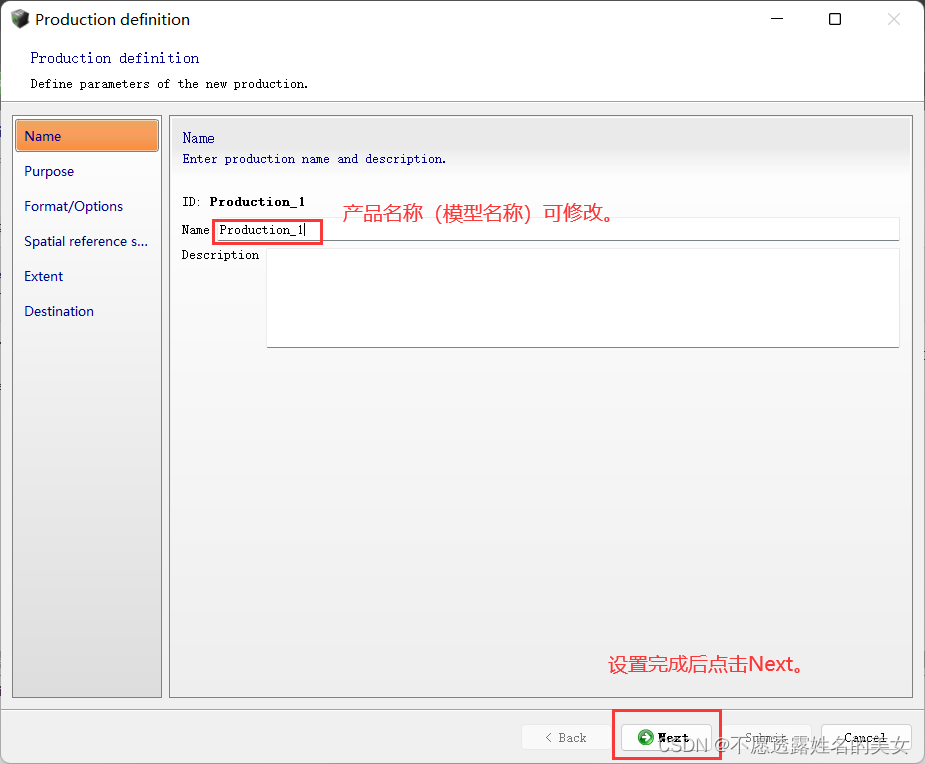

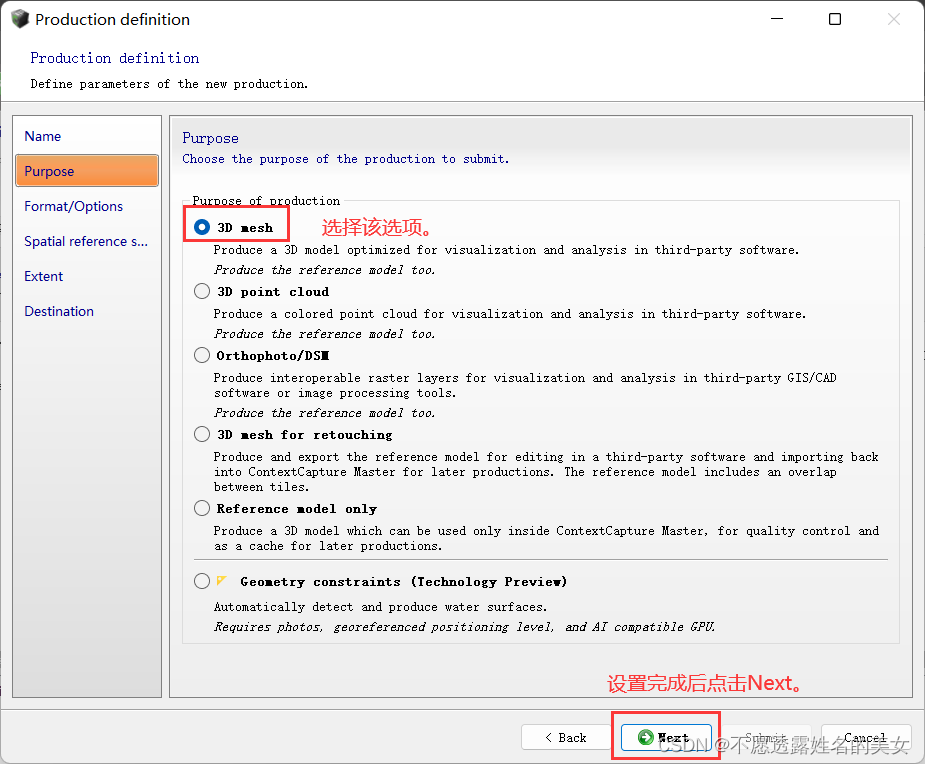

在弹出的对话框中进行参数设置。

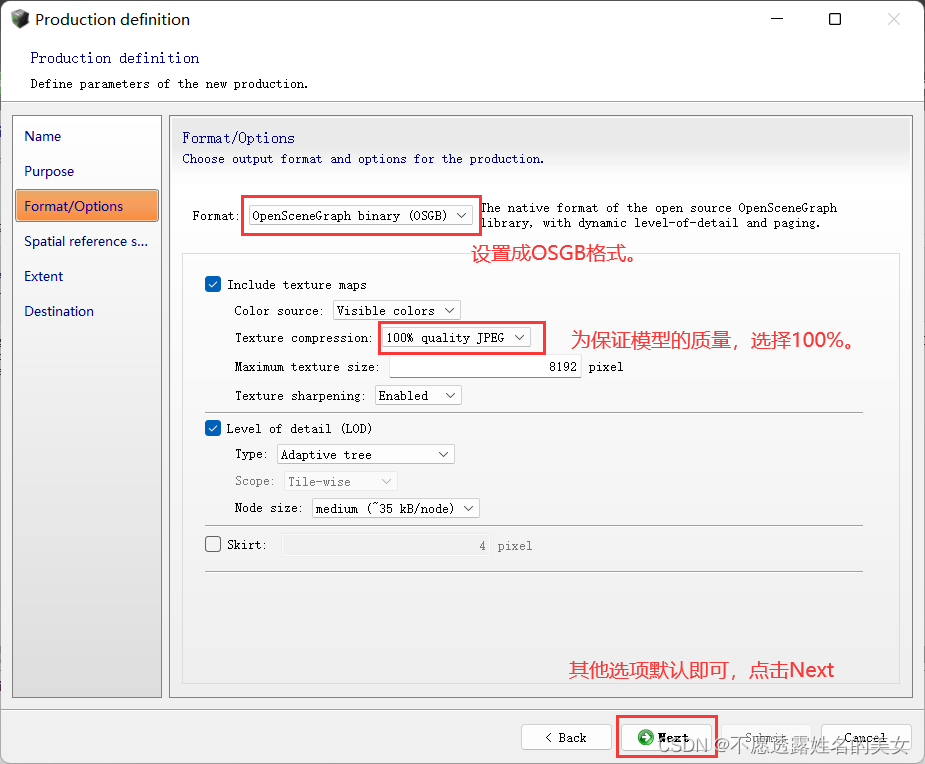

【注：这里设置模型格式可直接设置成 Cesium 3D Tiles，但是得到的3DTiles模型的质量不如将OSGB模型进行转换得到的3DTiles模型。因此，这里将格式设置成OSGB，得到OSGB模型后再通过其他途径转换成3DTiles模型。】



出现如下界面说明提交构建 OSGB 模型完成。
点击 ContextCapture Center Engine 进行模型构建。

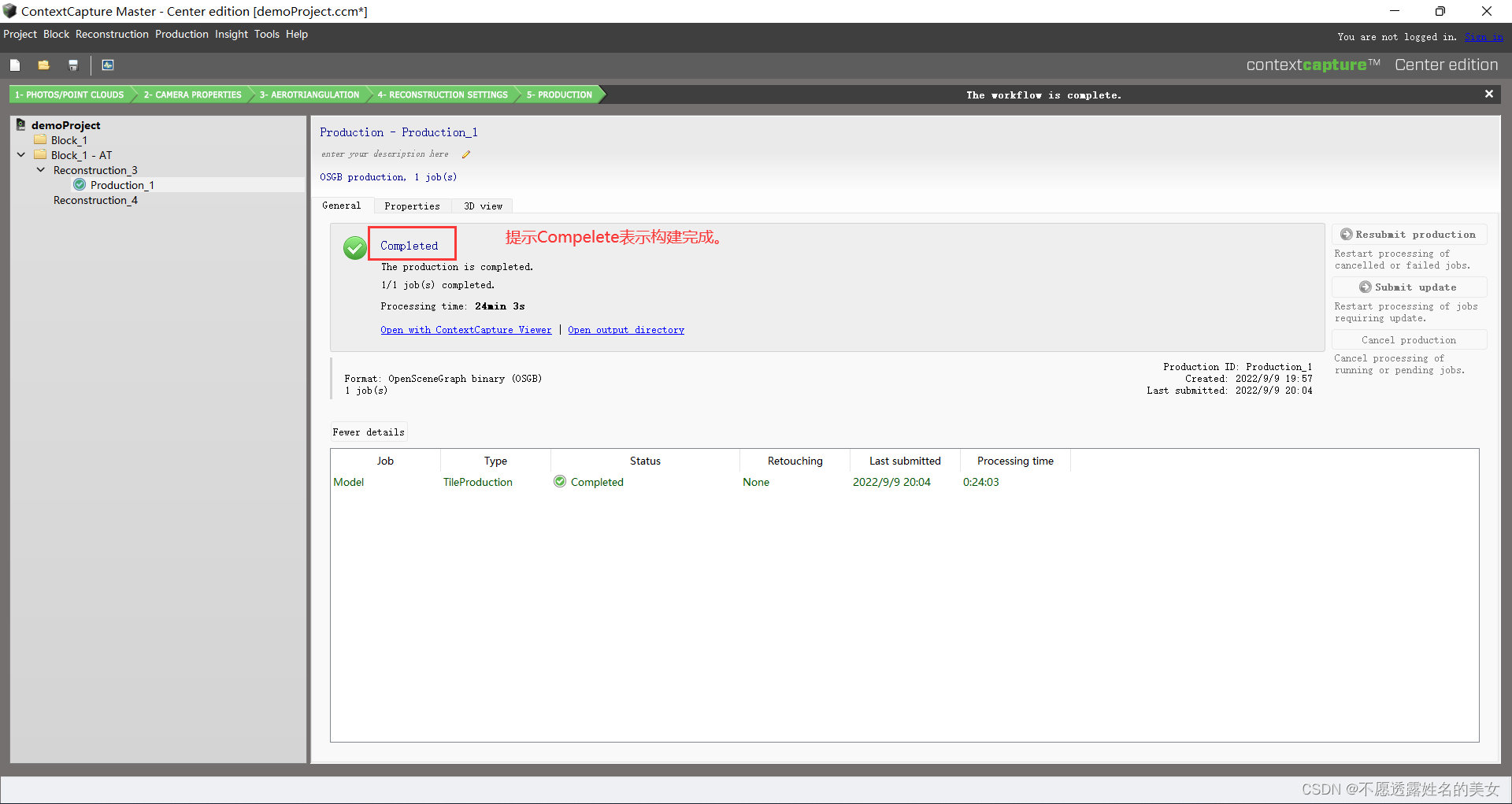

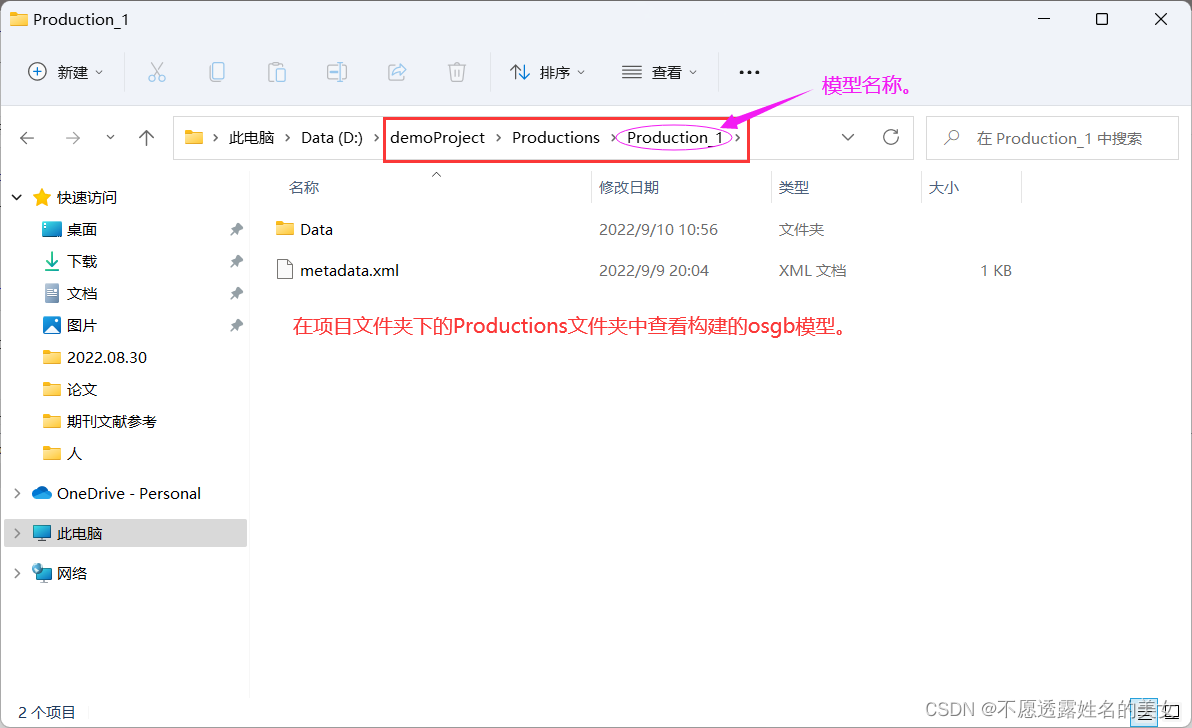

在 ContextCapture Center Master 中查看建模进度。

2 CesiumLab 模型格式转换

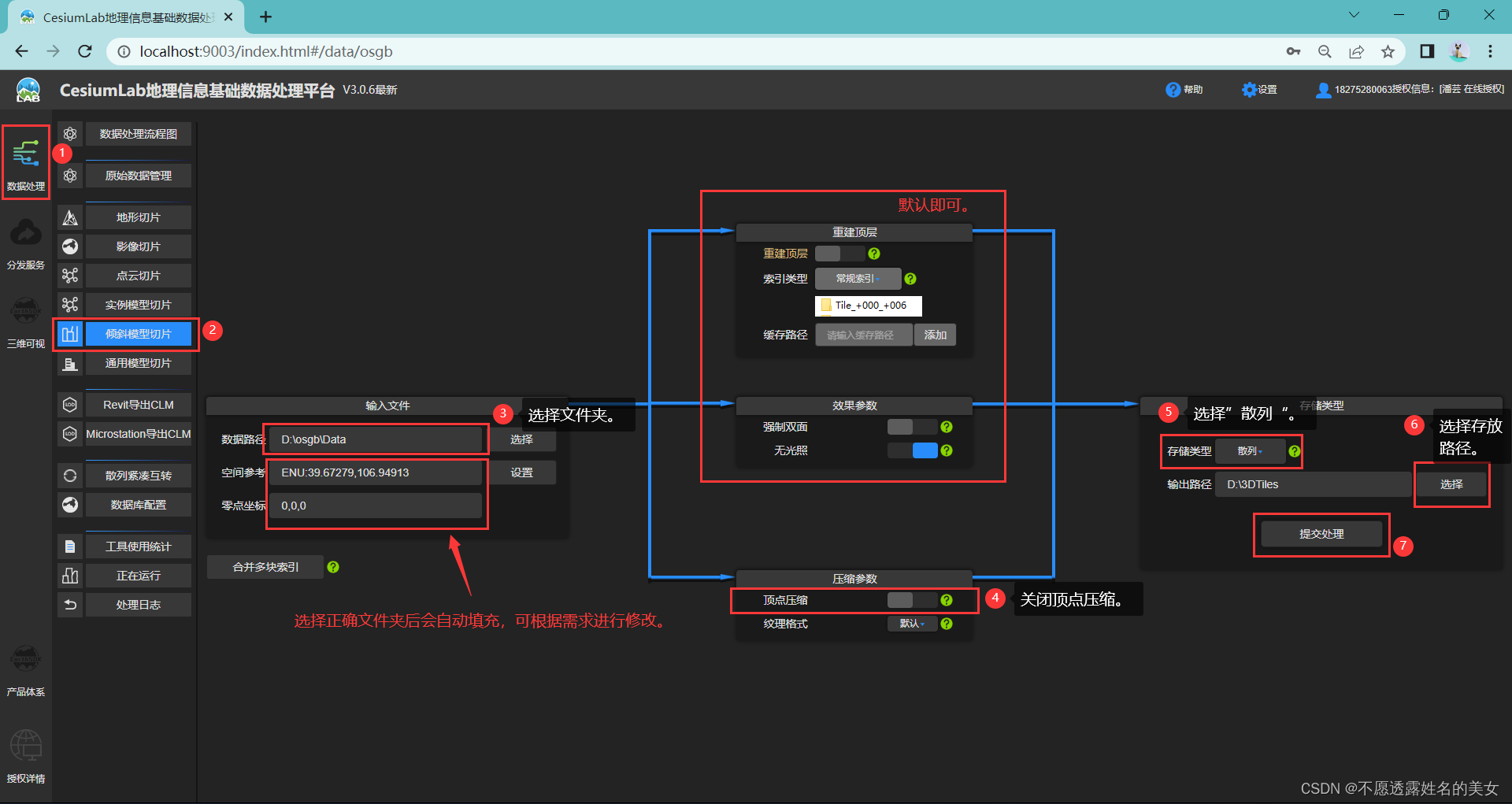

CesiumLab 官网（(http://www.cesiumlab.com/）可进行软件下载。打开后根据下图操作将 OSGB 模型转换成 3DTiles 模型。
定点压缩会压缩模型顶点，从而减小模型体量，加快加载速度，可根据需要进行设置，之前担心影响模型质量所以关闭了。
