基于STM32G0的USB PD协议学习（1）

 1、前言

 如果对PD协议不了解的可以去下方网站去下载PD协议的最新文档来查看学习

Front Page | USB-IF

 我这边所做的是基于STM32平台去开发的，因此与STM32 PD相关的资料可以从下方链接去找

https://www.st.com/content/st_com/zh/ecosystems/stm32-usb-c.html

 2、USB-PD简介

在此之前还是以我个人的了解，简单介绍一下USB-PD协议，我也是刚接触不久，若叙述的有问题可在评论区提出。

 2.1、USB TYPE-C

目前市面上有很多的充电接口，五花八门，因此为了统一规范，欧盟就大力推行了TYPE-C作为设备的接口(图中右下)，以前的Micro-B，Mini-B估计就要慢慢淘汰了，今年的iPhone15就由Lightning换为了TYPE-C。

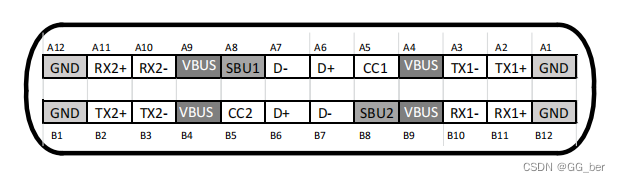

TYPE-C接口的引脚定义有很多，但是数据线却分为了两种。

a) 第一种是TYPE-A to TYPE-C的。

这种数据线里面就只有4根线: D+、D-、VCC、GND，可以看到走不了PD协议的，因此该数据线都是走BC1.2协议，或者一些厂家的自定义协议，如APPLE协议，高通的QC协议、华为的SCP协议、vivo的VOOC协议，但是小米的这种数据线就很NB，魔改了一下这个数据线，使得这个数据线也可以支持PD协议。

b) 第二种是TYPE-C to TYPE-C。

对于PD协议，需要的是VCC、GND、CC1、CC2就可以了，为了支持第一种数据线的协议，还会加入D+和D-。目前智能设备的功能是越来越多了，投屏、数据高速传输等等，使得这种数据线中还可能会包含TX RX等数据线，就会导致数据线会较粗，如果是支持PD-EPR的协议的，会更粗，价格也更贵。

2.2、CC线

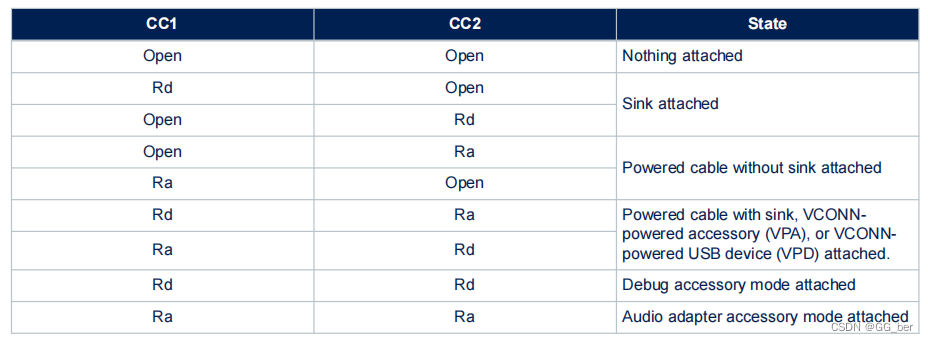

一个TYPE-C接口中有CC1和CC2，每个CC可以有4种不同的状态：Open、Ra、Rd、Rp，通过检测每个CC上的电压来确定当前CC的状态，最终确定目前接口的接入情况，如下图所示：

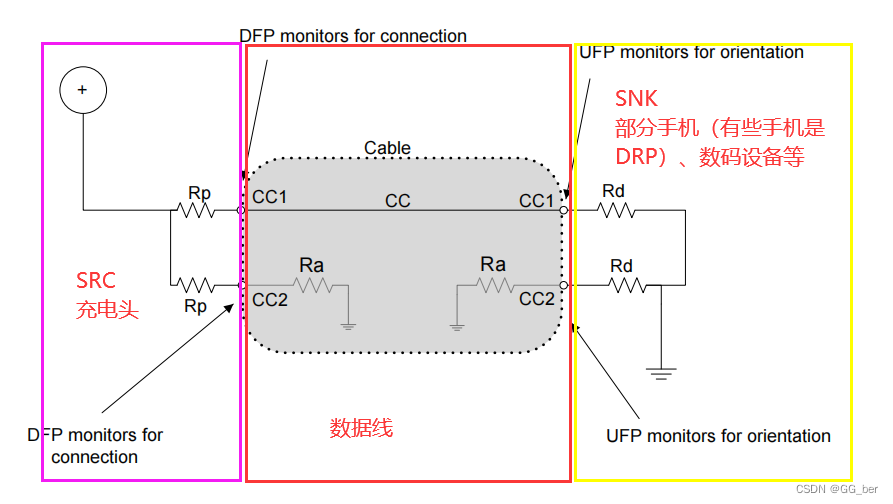

手机的充电可以分为以下三个部分的物理连接，分别是：充电头、数据线、手机。

Rp电阻是只存在于SRC端，大部分是充电头、车载充电接口等；

Ra电阻是只存在于C to C的数据线中；

Rd电阻是只存在与SINK端，比如数码相机、部分手机等；

另外还有一个特殊的设备，那就是DRP设备，常见的就是手机、充电宝。DRP设备是既可以做SRC又可以做SINK，CC线上的状态是Rp和Rd以固定的周期在交替，最终体现出一个0V与3.3V的方波。

那么Rp、Ra、Rd、Open又是怎么区别的呢？

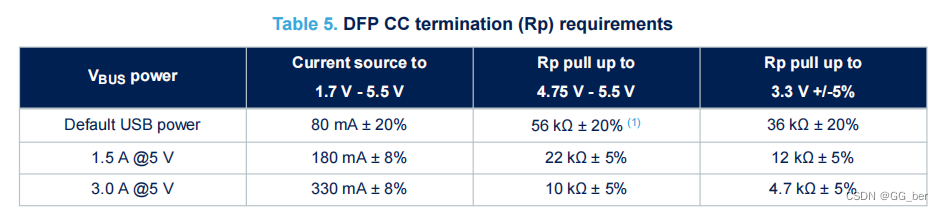

 Rp有可以分为三种状态：Default、Rp-1.5A、Rp-3.0A，这些可以体现Type-C口的输出功率是多少，因此需要提前定义产品的输出功率，我定义的产品输出功率是45W，因此选择的是Rp-3.0A，这个是在STM32CubeMx中需要配置的。

 Rd一般就是挂一个5.1K电阻就可以了

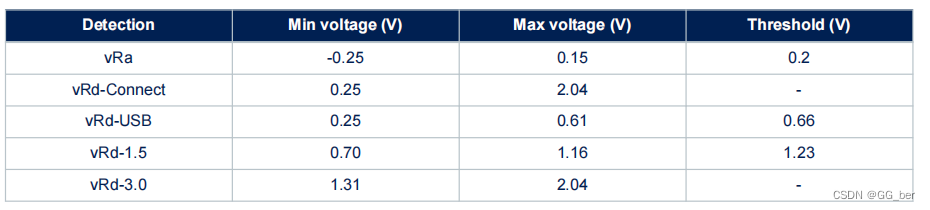

 下表是总结了根据CC线上的电压来判断当前CC所处的状态

a) 如果 CC电压 < 0.15V，表示SRC中的Rp电阻连接到了数据线中的Ra电阻，这个时候就需要把Vcon给打开了，给数据线中的emark芯片供电。

b) 如果 0.25V < CC电压 < 0.61V，表示SRC中的Rp-Default连接到了SNK设备中的Rd电阻

c) 如果 0.70V < CC电压 < 1.16V，表示SRC中的Rp-1.5A连接到了SNK设备中的Rd电阻

d) 如果 1.31V < CC电压 < 2.04V，表示SRC中的Rp-3.0A连接到了SNK设备中的Rd电阻

2.3、协议流程

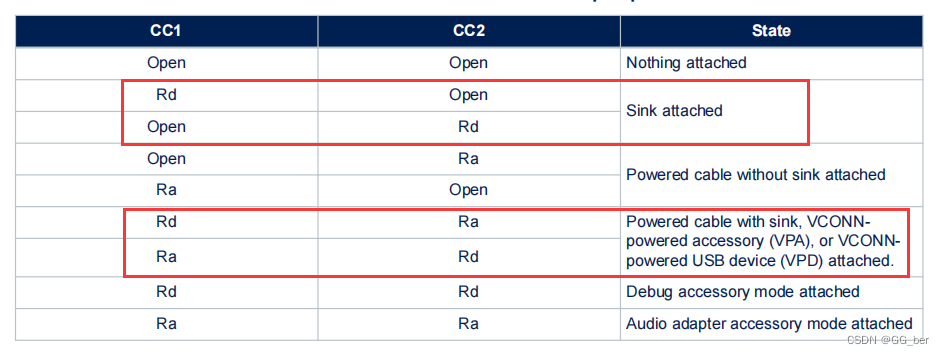

只有当2.2小节中两个CC线处于红框中的状态时，才会进入PD协议的沟通流程

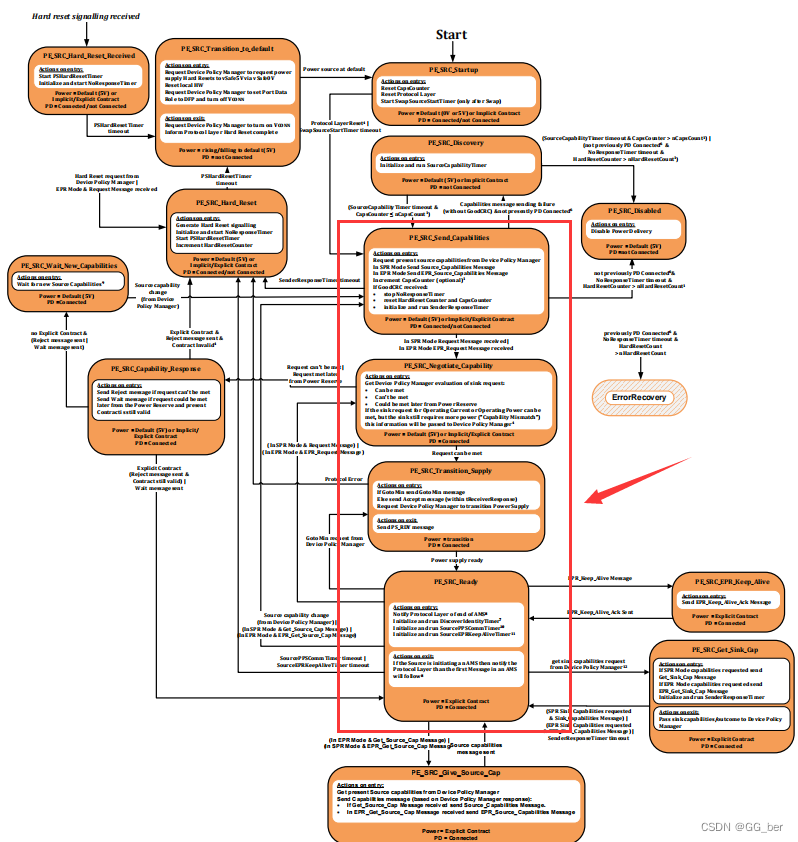

简单的PD请求电压的流程就几个，下图红框中所示：

STM32的软件框架和流程

下一章节更新！！！！！！！！！！！！
