ArcGIS Pro 对齐要素

问题描述

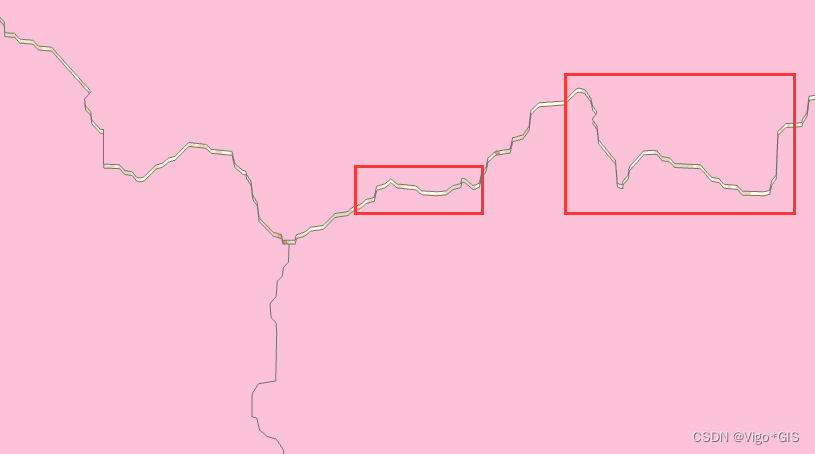

最近处理数据的时候，发现数据的边界线之间有缝隙，一个矢量数据集里面有n个面要素，只有少数几个面要素呈方向性偏移，所以需要把这些偏移的要素和整体对齐。

解决思路

在ArcGIS Pro中，使用工具将其对齐，有很多种方案：

• 拓扑检查与纠正
• 对齐边
• 对齐要素
• 移动要素
• 打断边界线重新编辑
• 移动
• 变换
• ……
  总之，有很多种方法，我们需要找一个效率高又简单的。由于只有一个要素是整体偏移的，所以我使用的工具是变换


操作步骤

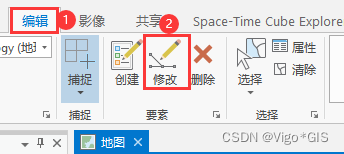

1.在菜单栏中选择“编辑”—“修改”

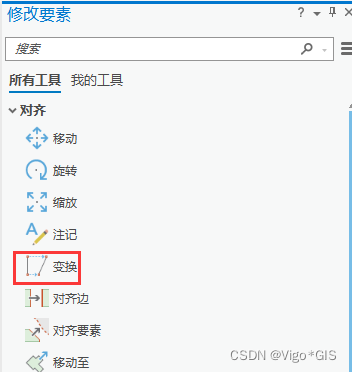

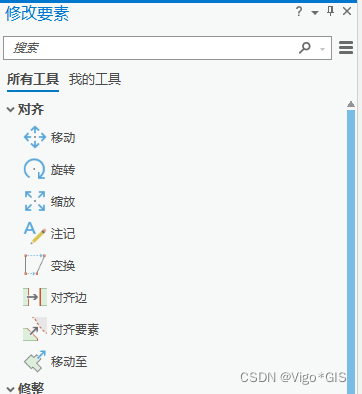

2.在“修改要素”中选择“变换”

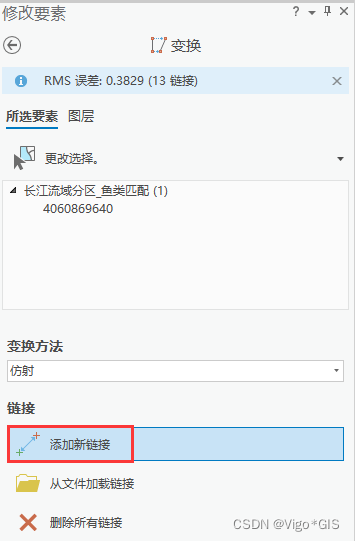

3.方法选择“仿射”，点击“添加新连接”

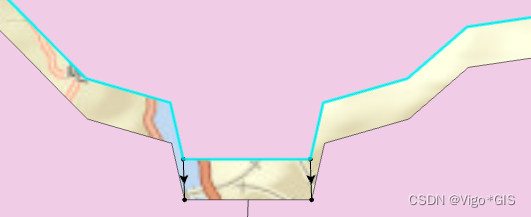

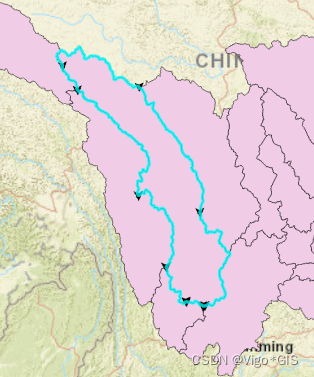

先点击需要对齐的要素的折点，再点击需要对齐的目标，对齐点应该均匀分布。

4.变换要素

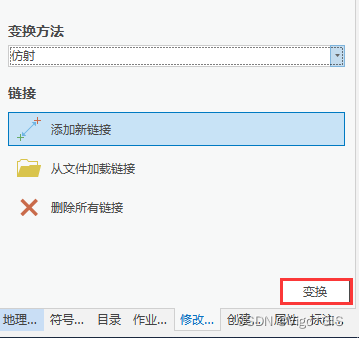

在选择好了变换点之后，点击变换

5.查看成果

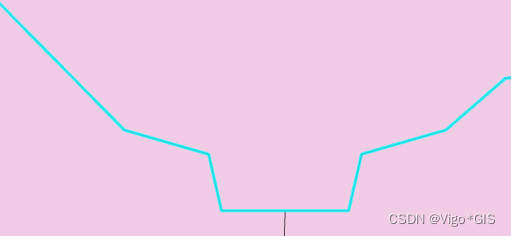

完成之后，缩放要素，检查对齐效果

谢谢观看！
