DaVinci：窗口

调色页面：窗口

Color：Power Window

如果要在画面中隔离出一个区域，针对它进行二级调色，最常用的工具之一便是窗口 Power Window。

窗口调板能够绘制起到矢量蒙版作用的几何形状（DaVinci 称之为“窗口”），从而可以让二级调色等工作基于画面的特定区域。

结合限定器调板，通常用于快速遮挡周边不需要的区域，担当起无用信号遮罩 Garbage Matte的作用。

结合跟踪器调板，可对分离对象进行独立跟踪并打关键帧。

使用窗口隔离出来的画面区域就是“键”，可使用节点上的蓝色三角形进行的键的输入/输出设置，还可结合键调板进一步调整。

• 窗口类型

一般来说，先添加一个串行节点，再为其绘制窗口。

除了窗口列表中固定的五种默认窗口之外，还可以点击上方按钮新建非默认窗口。

四边形

Linear

用于制作四边形蒙版。默认不可再增加或删添锚点。

四条边可以分别柔化，分别对应窗口调板右侧选项的“柔化1/2/3/4”。

Da菜单：调色/节点/添加带有四边形窗口的串行节点

Color/Nodes/Add Serial Node + LPW

快捷键：Alt/Opt + Q

注：此快捷键新建串行节点，并添加默认的四边形窗口。下面的快捷键类似。

圆形

Circle

用于制作椭圆蒙版。

常用于人脸跟踪，制作暗角等场合。

Da菜单：调色/节点/添加带有圆形窗口的串行节点

Color/Nodes/Add Serial Node + CPW

快捷键：Alt/Opt + C

多边形

Polygon

用于制作多边形蒙版。

可添加锚点，或删除锚点（按鼠标中键）。

调板右侧选项中，内柔 Inside或外柔 Outside可分别控制外部和内部的羽化程度。

Da菜单：调色/节点/添加带有多边形窗口的串行节点

Color/Nodes/Add Serial Node + PPW

快捷键：Alt/Opt + G

曲线

Curves

用于制作贝塞尔曲线 Bezier Curve蒙版。

Da菜单：调色/节点/添加带有曲线窗口的串行节点

Color/Nodes/Add Serial Node + PCW

快捷键：Alt/Opt + B

右侧选项“柔化1” Soft 1定义了沿曲线路径的羽化程度。

当内柔 Inside或外柔 Outside值大于零时，可得到能独立变换的羽化路径。

按住 Shift 键，可框选多个锚点。按 Esc 键可取消选中锚点。

按住 Alt/Opt 双击锚点，可将平滑点转换为角点。按住 Ctrl/Cmd 单击锚点并拖动可将角点转换为平滑点。

按住 Ctrl/Cmd 键可单边调整调杆。

点按鼠标中键，或按 Backspace 键可删除锚点。

渐变

Gradient

简单的双柄控制，用于制作从白到黑的渐变蒙版。

经常用于处理天空。

对应的柔化参数只有“柔化1”。

◆  ◆  ◆

窗口操作

• 添加/删除窗口

点击调板左侧图标，可启用或停用窗口。

默认窗口不能删除，只能被停用，其它新增的非默认窗口可通过右上角的删除 Delete按钮删除。

要重置单个窗口，在调板设置菜单（...按钮）下选择“重置所选窗口” Reset Selected Window。

• 调整窗口

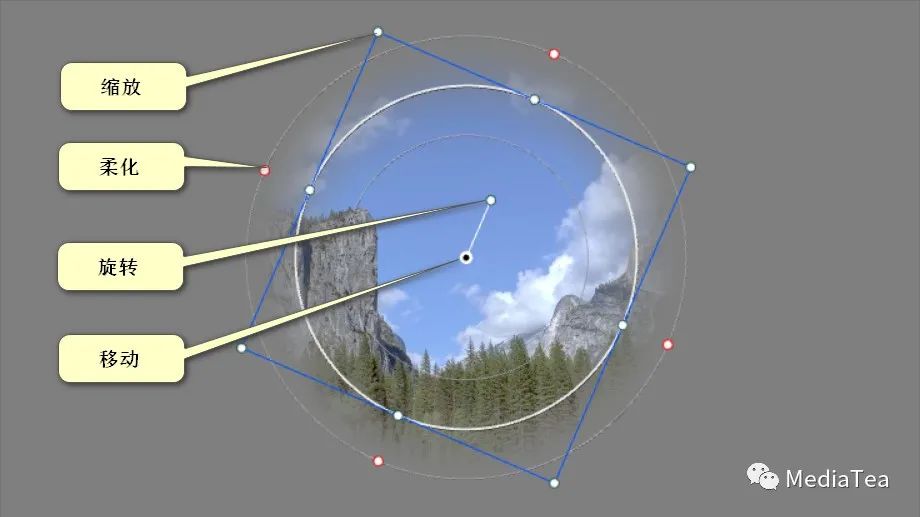

可以在检视器上点击来选中窗口，并可通过控制线及锚点直接调整窗口的形状、大小及边缘柔化。

不同类型的窗口，可能有不同的控制线

还可通过Da菜单：视图/窗口边框 Window Outline来控制是否显示控制线。

快捷键：Alt/Opt + H

在“偏好设置/用户/调色”中，勾选“高识别度窗口轮廓线” High visibility power window outlines，可使控制线更清楚可见。

也可选中窗口后，在调板右侧的选项面板中调整。

变换 Transform选项组

用于控制窗口整体的大小 Size、宽高比 Aspect、平移 Pan、竖移 Tilt、旋转 Rotate及不透明度 Opacity等。

其中，不透明度用来降低对节点键的贡献度，即减少矢量蒙版浓度。

柔化 Softness选项组

用于控制当前窗口的边缘羽化，包括：柔化1/2/3/4 Soft 1/2/3/4、内柔 Inside、外柔 Outside等。

其中，柔化1 为圆形、渐变、曲线窗口羽化边缘。

内柔和外柔则仅用于多边形及曲线的内外羽化。

• 制作复杂的窗口

默认情况，两个及以上的窗口是按照相加模式进行组合的。

可以使用反相按钮与蒙版按钮得到更复杂的窗口组合。

如上图所示，高亮显示后，反相按钮 Invert Button用于反相此窗口。

提示：

如果想同时调整窗口之外的区域，建议添加外部节点 Add Outside Node。

快捷键：Alt/Opt + O

蒙版按钮 Mask Button，默认为相加模式（非高亮显示）。

高亮显示后，则从已有的窗口中减去此窗口区域。若此窗口为惟一窗口，则蒙版成为黑蒙版。

• 调板设置菜单

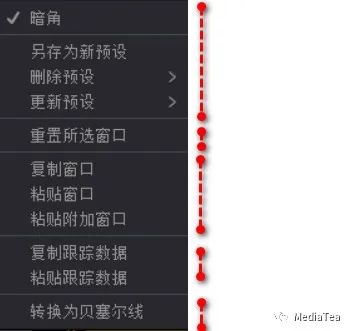

打开调板设置菜单（... 按钮），里面包含与预设相关的及其它的一些操作命令。

保存为预设，更便于在需要的时候载入同样的窗口。

可将已复制的窗口粘贴到其它选中的节点上。如果要粘贴到同一节点上，则选择“粘贴附加窗口” Paste Append Window。

跟踪数据也可被复制和粘贴。

选择“转换为贝塞尔曲线” Convert to Bezier，可将四边形、圆形、多边形窗口转换为贝塞尔曲线，从而可以自由地添加或删除锚点以改变形状。
