Ps：消失点滤镜 - 测量工具

Ps菜单：滤镜/消失点

Filter/Vanishing Point

快捷键：Ctrl + Alt + V

“消失点”滤镜中的测量工具 Measure Tool用于在透视平面内测量图像中对象的大小，适用于建筑师、设计师、法医和木工等需要精确测量的用户。

快捷键：R

◆  ◆  ◆

操作方法与技巧

1、绘制第一条测量线

在平面中的对象上单击并拖动绘制测量线，然后在工具选项栏上输入一个“长度”值以设置其测量的长度。

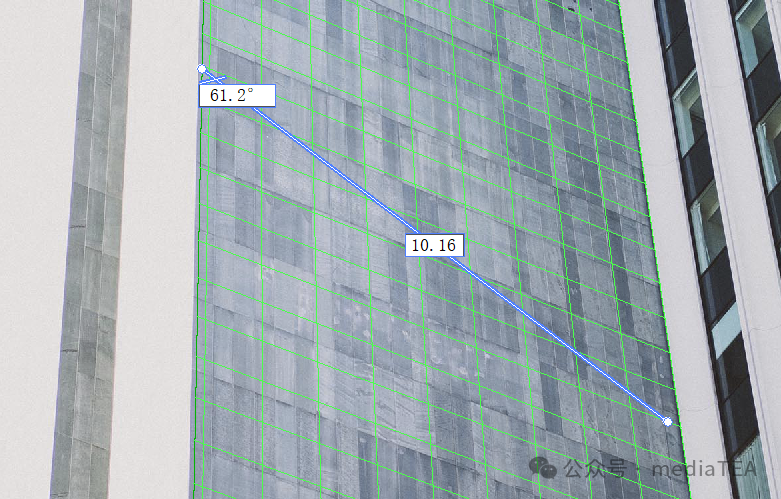

测量线上将显示两个提示框：一个提示框用于显示测量长度，另一个提示框用于显示相对于透视平面绘制测量线的角度。

初始测量线最好绘制在已知大小的对象上，而“长度”值则应设置为你所知道的大小。

之后，对其它对象测量的大小将对照初始测量的大小按比例显示。

另外，如果希望网格的大小与指定给初始测量的“长度”值无关，请取消勾选工具选项栏上的“将测量链接到网格”。

如果希望根据指定给初始测量的“长度”值调整网格的大小，请勾选“将测量链接到网格”。

2、测量透视平面的长度和宽度

使用测量工具在透视平面中双击。

3、调整测量线

将鼠标指针置于测量线上按住并拖动，可以移动测量线，而不会更改其方向（角度）或长度。

将鼠标指针置于测量线的某侧端点上，可以更改现有测量的长度或方向（角度）。

按住 Alt 键拖动，只更改测量的长度，而不更改其方向。

按住 Shift 键拖动，只更改测量的方向，而不更改其长度。

按住 Ctrl 键拖动，可在更改测量的长度的同时将其角度更改限制为 15° 增量。

4、删除测量线

选中测量线后按 Backspace 键。

5、显示或隐藏测量

打开“消失点”菜单并勾选或取消勾选“显示测量” Show Measurements。

快捷键：Ctrl + Shift + H

6、在 Photoshop 中渲染测量

在 Photoshop 文档窗口中查看图像时，“消失点”滤镜中的测量将不可见，即使此测量已保留在文档中并且会在下次启动“消失点”滤镜时出现。

可以渲染测量，以便在完成“消失点”滤镜中的工作后，这些测量在 Photoshop 文档窗口中可见。

打开“消失点”菜单并勾选“渲染测量至 Photoshop” Render Measurements to Photoshop。

渲染的测量是栅格化图像（像素图像），而不是矢量图形。建议事先为此创建空白图层，保留测量在单独图层上。

◆  ◆  ◆

工具选项说明

长度

Length

显示当前测量线的长度。

对于初始测量，可直接输入测量的实际长度。

将测量链接到网格

Link Measurements to Grid

将测量单位与透视平面的网格大小相链接。

例如，勾选此项时，若测量长度为 5，则在此测量长度内显示 5 个小网格。当使图像中的对象大小可视化或对图像中的对象进行计数时，此选项可能很有用。

若取消勾选（默认）时，可以独立于测量来调整网格间距。
