现代通信原理课程设计-最佳数字传输系统设计与分析（swjtu hanser_05）

课程为西南交通大学信息学院的2学分的现代通信原理c

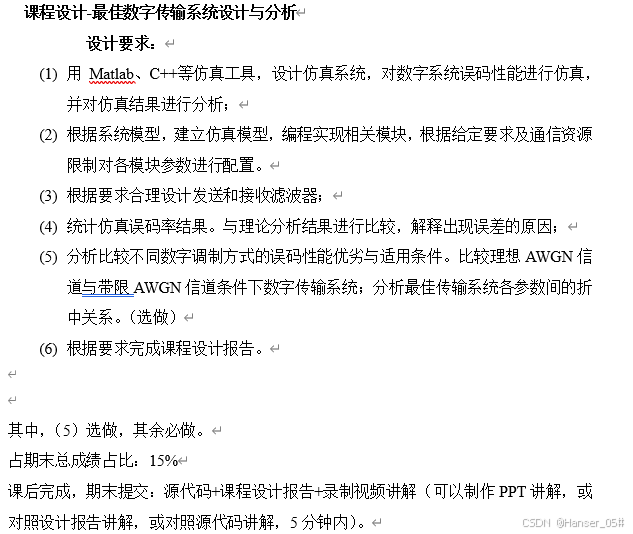

课程设计要求如下

我们选择设计的是2ASK数字传输系统的设计

一：2ASK数字传输系统的设计

1.设计思路

一个简单的数字通信系统的设计与仿真，主要包括了以下步骤：

1. 基本参数设置：定义码元数M、每码元复制次数L、每码元宽度Ts、码元速率Rb等参数，用于生成基带信号。

2. 生成基带信号：首先生成随机的二进制码元序列，然后根据每码元复制次数L和每码元宽度Ts的定义，复制形成波形。生成的基带信号经过2ASK调制，生成2ASK信号，具有一定的调制深度。

3. 加入噪声：利用awgn函数向信号中添加高斯白噪声，通过设置信噪比EbN0来控制信号的信噪比，模拟信道中的噪声干扰。

4. 解调：采用相干解调的方式，将加噪声信号与载波相乘，实现信号的解调，得到解调后的信号。

5. 滤波：设计并生成一个低通滤波器，计算其频率响应，然后将解调后的信号通过滤波器进行滤波处理，以去除噪声和无用频率成分。

6. 抽样判决：根据设定的抽样限值，对滤波后的信号进行抽样判决，用于恢复发送的二进制码元序列。

7. 绘制频谱图：最后，通过绘制基带信号、2ASK信号以及经过处理后的信号的频谱图，可以观察信号在频域上的特性，并进行频谱分析。

综合以上步骤，这段代码实现了一个简单的数字通信系统仿真，涵盖了从信号生成、调制、传输、解调、滤波到信号恢复的完整过程，帮助理解和分析数字通信系统中各个环节的影响和特性

8. 绘制波形图：通过绘制基带信号波形和2ASK信号波形，可以直观地了解信号的时域波形特征。

2.代码部分

% 基本参数
M=10;                       % 产生码元数
L=100;                      % 每码元复制L次,每个码元采样次数
Ts=0.001;                   % 每个码元的宽度,即码元的持续时间
Rb=1/Ts;                    % 码元速率1K
dt=Ts/L;                    % 采样间隔，dt = 1e-5
TotalT=M*Ts;                % 总时间（总共10个码元，一个码元持续时间Ts）
t=0:dt:TotalT-dt;           % 时间（删去dt会报错）
Fs=1/dt;                    % 采样间隔的倒数即采样频率，Fs = 1e5

% 产生单极性波形，并做出原始信号图形
wave=randi([0,1],1,M);      % 产生二进制随机码。randi([0,1],1,M)为生成1*M大小的矩阵，且矩阵内元素为0或1（随机），这里M为码元个数
fz=ones(1,L);               % 定义复制的次数L,L为每码元的采样点数
x1=wave(fz,:);              % 将原来wave的第一行复制L次，称为L*M的矩阵（矩阵索引：A(i, :)：引用矩阵 A 的第 i 行的所有列。A(:, j)：引用矩阵 A 的第 j 列的所有行。）
jidai=reshape(x1,1,L*M);    % 产生单极性不归零矩形脉冲波形，将刚得到的L*M矩阵，按列重新排列形成1*(L*M)的矩阵
fc=10000;                   % 载波频率10kHz  ；Fs =  1e5，Fs = 10 Fc，一个码元周期内十个载波  。
zb=cos(2*pi*fc*t);          % 载波
ask2=jidai.*zb;             % 2ASK的模拟调制   S2ASK(t)=f(t)*cos2piFct
figure(1);                  % 绘制第1幅图
subplot(211);               % 窗口分割成2*1的，当前是第1个子图
plot(t,jidai,'LineWidth',2);% 绘制基带码元波形，线宽为2
title('基带信号波形');      % 标题
xlabel('时间/s');           % x轴标签
ylabel('幅度');             % y轴标签
axis([0,TotalT,-0.1,1.1])   % 坐标范围限制

%作调制信号图
subplot(212)                % 窗口分割成2*1的，当前是第2个子图
plot(t,ask2,'LineWidth',2); % 绘制2ASK的波形
title('2ASK信号波形')   % 标题
axis([0,TotalT,-1.1,1.1]);  % 坐标范围限制
xlabel('时间/s');           % x轴标签
ylabel('幅度');             % y轴标签

%输入噪声
tz=awgn(ask2,20);           % 信号ask2中加入白噪声，信噪比为SNR=20dB
figure(2);                  % 绘制第2幅图
subplot(211);               % 窗口分割成
