本文详细介绍如何使用Origin软件完成热重TG曲线及微分热重DTG曲线的绘制过程，并进一步展示如何将两者整合在同一图表中，包括数据导入、格式调整等关键步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

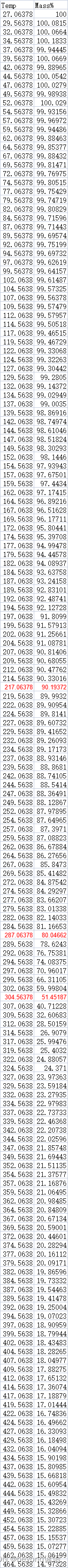

一、导入数据

在这里插入图片描述

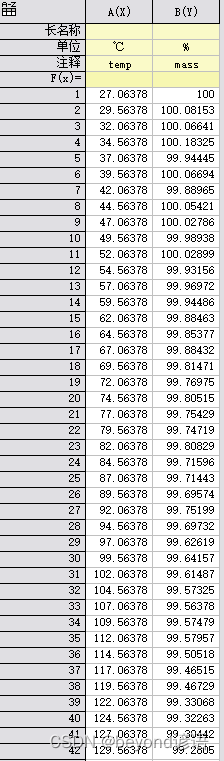

二、传到Origin中

在这里插入图片描述

三、热重TG曲线

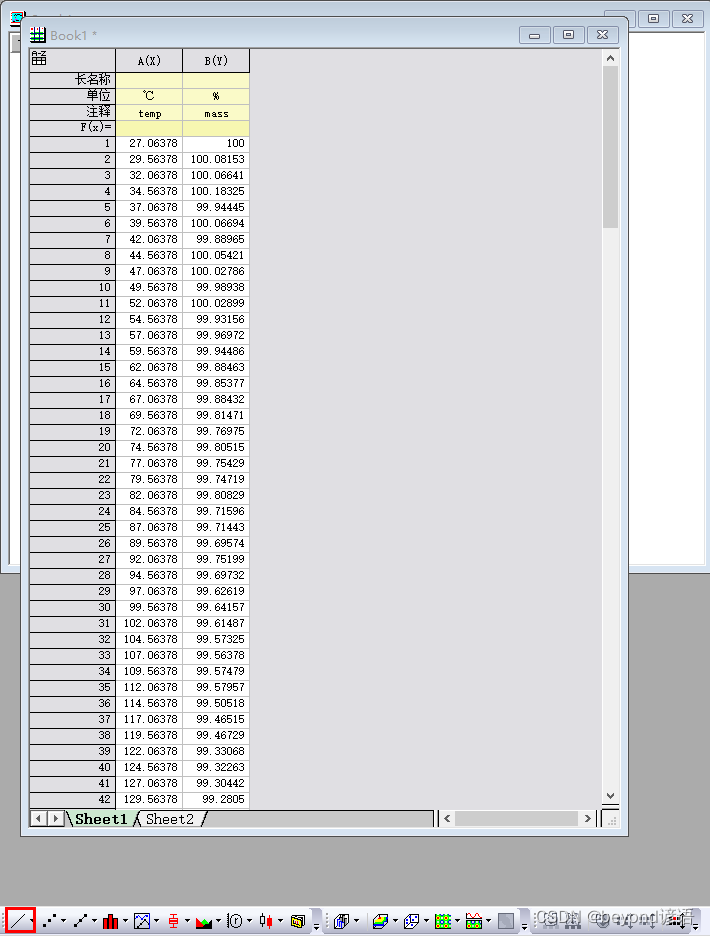

temp为横坐标、mass为纵坐标
绘制折线图
在这里插入图片描述

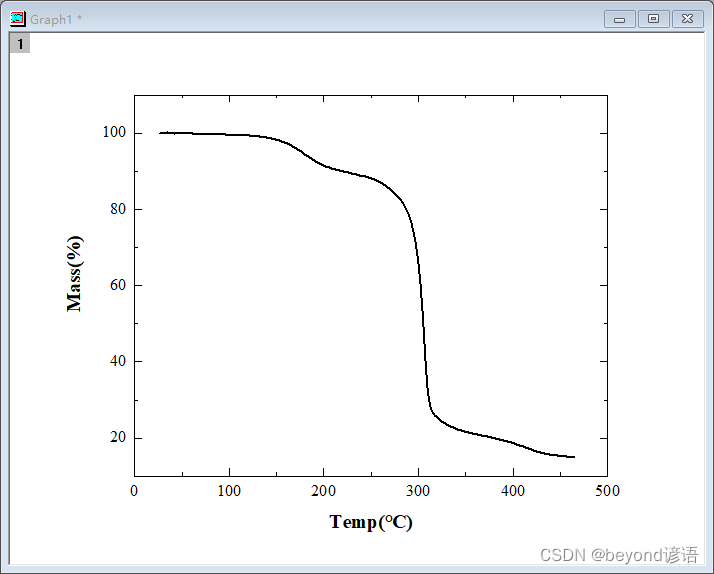

再稍微更改下格式
字体加粗，Times New Roman
曲线宽度设置为2
横纵坐标数值格式为Times New Roman
根据实际情况改下横纵坐标起始结束位置
在这里插入图片描述

四、微分热重DTG曲线

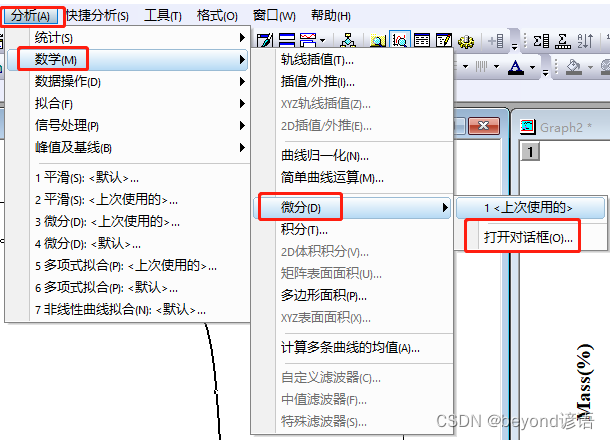

点击曲线，之后选择 分析–数学–微分–打开对话框
在这里插入图片描述

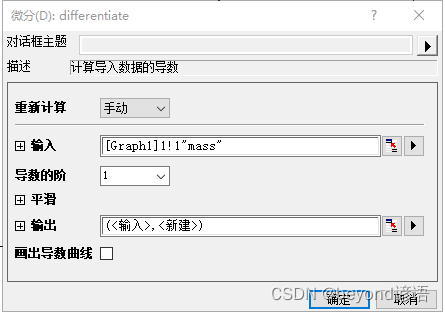

DTG只是TG的一阶导，点击确定
在这里插入图片描述

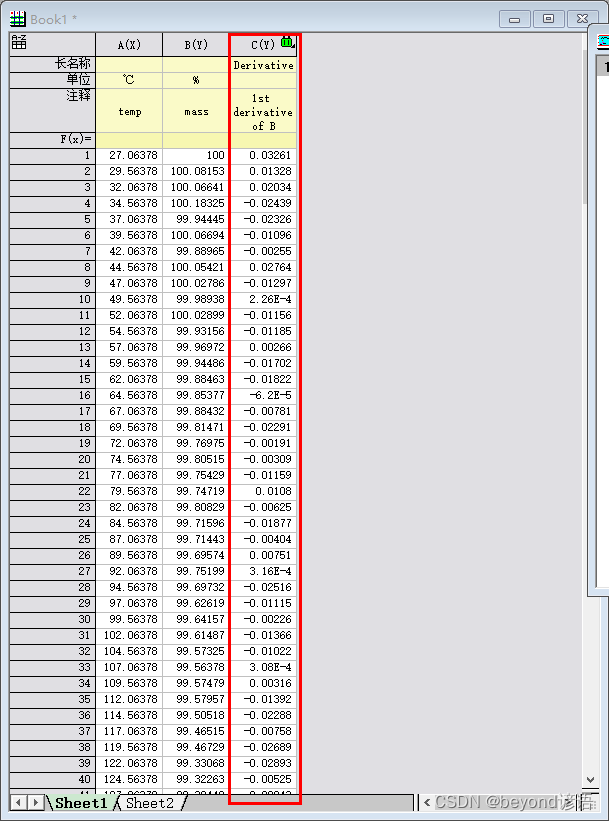

得到求一阶导的结果
在这里插入图片描述

对temp和一阶导结果绘制折线图
在这里插入图片描述
得到DTG图像
在这里插入图片描述
对曲线进行平滑处理优化一下

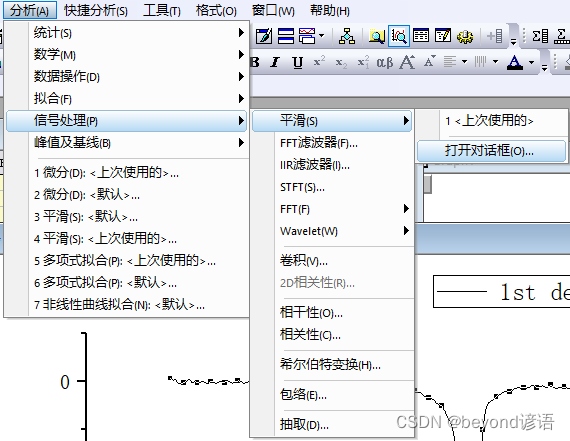

点击曲线，分析–信号处理–平滑
在这里插入图片描述

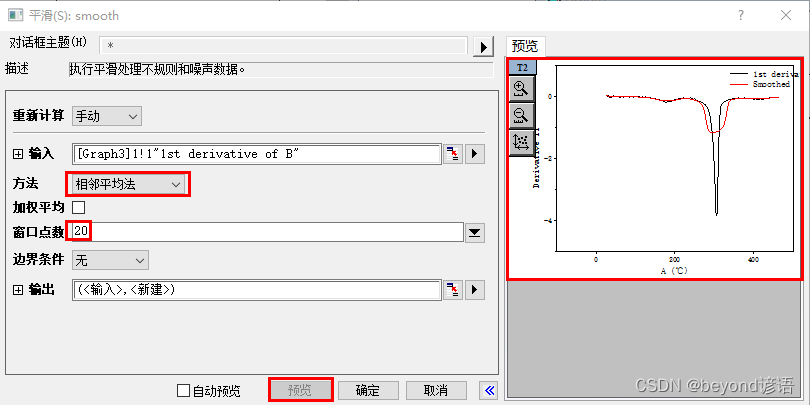

可以预览一下效果，选好之后点击确定
在这里插入图片描述

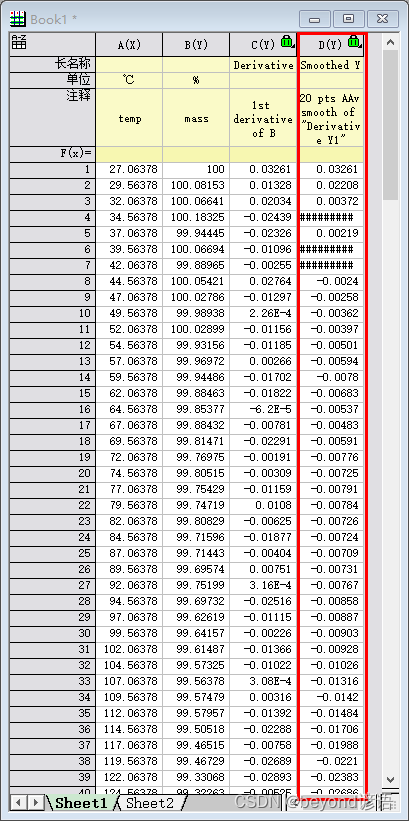

整体平滑之后的数据就出来了
在这里插入图片描述
对temp和平滑之后的数据进行作图
在这里插入图片描述
在这里插入图片描述
点击曲线，设置一下格式

字体加粗，Times New Roman
曲线宽度设置为2
横纵坐标数值格式为Times New Roman
根据实际情况改下横纵坐标起始结束位置

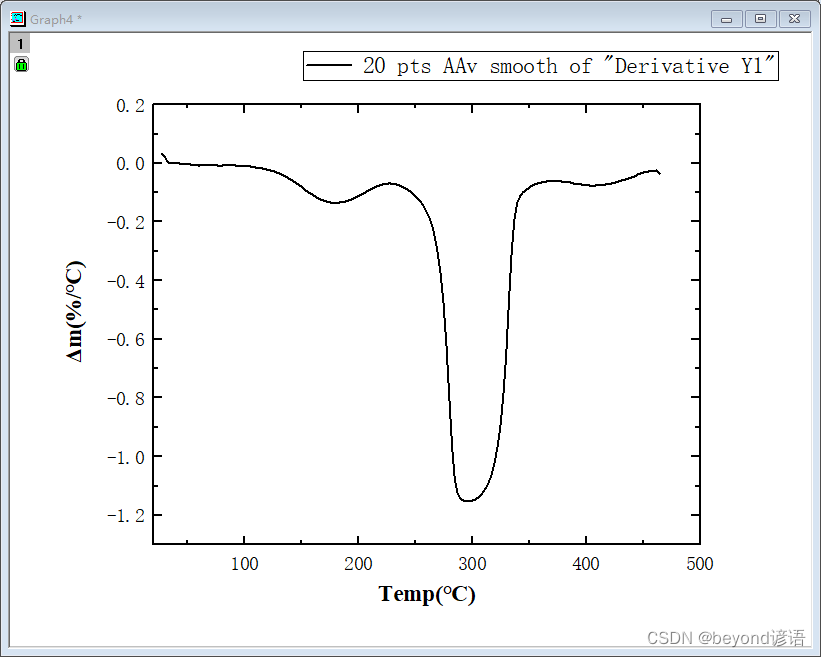

在这里插入图片描述

五、TG和DTG双坐标轴绘制

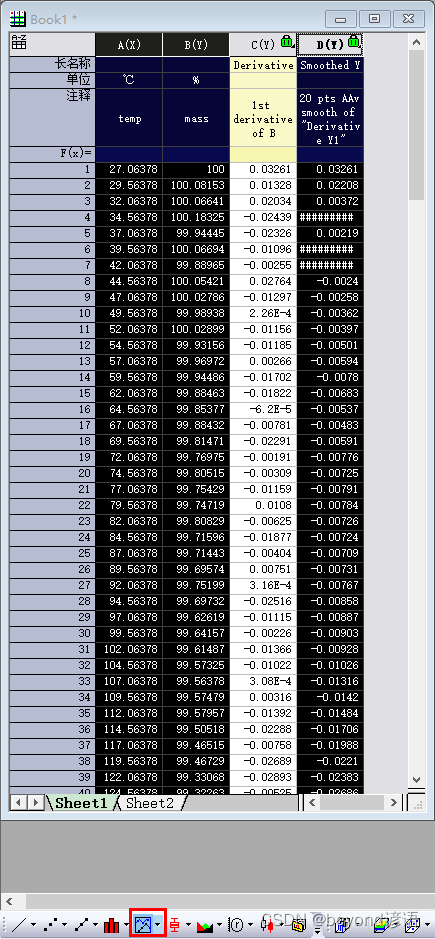

选择TG和平滑之后的DTG数据，点击双Y轴图
在这里插入图片描述

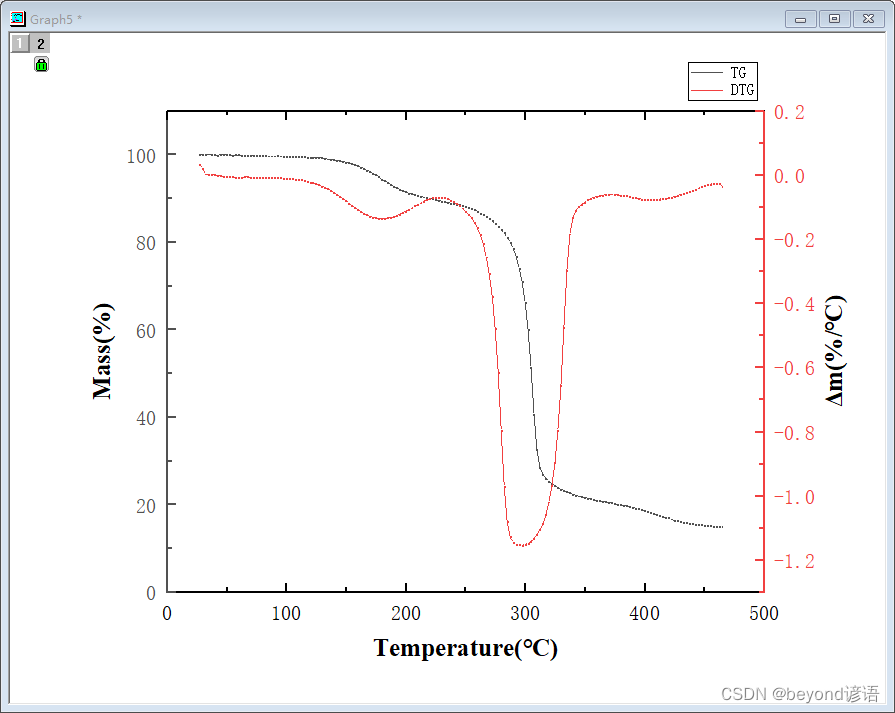

对生成的图像进行优化

字体加粗，Times New Roman
曲线宽度设置为1
横纵坐标数值格式为Times New Roman
根据实际情况改下横纵坐标起始结束位置
在这里插入图片描述
