VPLS简介

定义

虚拟专用局域网业务VPLS（Virtual Private LAN Service）是公用网络中提供的一种点到多点的L2VPN（Layer 2 virtual private network）业务，使地域上隔离的用户站点能通过MAN/WAN（Metropolitan Area Network/Wide Area Network）相连，并且使各个站点间的连接效果像在一个LAN（Local Area Network）中一样。它是一种基于MPLS（MultiProtocol Label Switching）网络的二层VPN技术，也被称为透明局域网业务TLS（Transparent LAN Service）。

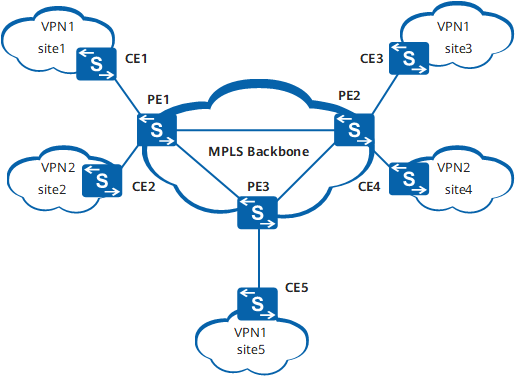

VPLS的典型组网如下图所示，处于不同物理位置的用户通过接入不同的PE设备，实现用户之间的互相通信。从用户的角度来看，整个VPLS网络就是一个二层交换网，用户之间就像直接通过LAN互连在一起一样。

目的

目前，随着企业的分布范围日益扩大以及公司员工的移动性不断增加，企业中VoIP（Voice Over IP）、即时消息、网络会议的应用越来越广泛，因此这些应用对端到端的数据通信技术有了更高的要求。端到端数据通信功能的实现依赖于一个能够支持多点业务的网络。
传统的ATM（Asynchronous Transfer Mode）、FR（Frame Relay）技术只能实现二层点到点互连，而且具有网络建设成本高、速率较慢、部署复杂等缺点。随着IP技术的发展，一种在IP（Internet Protocol）网络上提供VPN（Virtual Private Network）服务、可方便设定速率、配置简单的技术随之产生，这种技术即MPLS VPN技术。基于MPLS的VPN技术有两种，分别是MPLS L2VPN和MPLS L3VPN：

传统VLL（Virtual Leased Line）方式的MPLS L2VPN是在公网中提供一种点到点的L2VPN业务，不能直接在服务提供者处进行多点间的交换。
MPLS L3VPN网络虽可提供多点业务，但PE设备会感知私网路由，造成设备的路由信息过于庞大，对PE设备的路由控制性能要求较高。

针对以上问题，VPLS在传统MPLS L2VPN方案的基础上发展而成，是一种基于以太网和MPLS标签交换的技术：

由于以太网本身就具有的支持多点通信特点，使得VPLS技术可以实现多点通信的要求。
同时VPLS是一种二层标签交换技术，从用户侧来看，整个MPLS IP骨干网是一个二层交换设备，PE设备不需要感知私网路由。

因此，VPLS技术为企业提供了一种更加完备的多点业务解决方案。它结合了以太网技术和MPLS技术的优势，是对传统LAN全部功能的仿真，其主要目的是通过运营商提供的IP/MPLS网络连接地域上隔离的多个由以太网构成的LAN，使它们像一个LAN那样工作。

优势

充分利用运营商构建的IP网络资源，建设成本低。
充分继承以太网速率高的优势。
如果使用VPLS技术，企业无论LAN还是WAN，都可以只使用以太链路，实现快速和灵活的业务部署。
将企业网络的路由策略控制和维护权利交给了企业，增强了企业VPN网络的安全性和可维护性。

VPLS原理描述

基本原理

VPLS基本传输结构

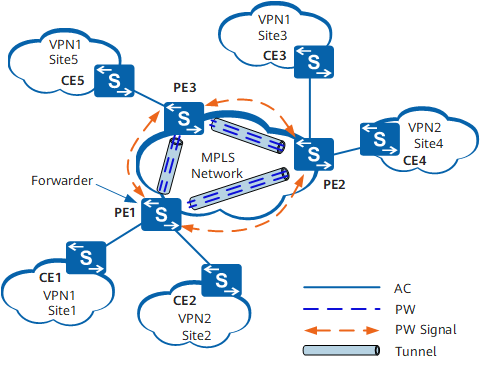

如下图所示，整个VPLS网络就像一个交换机，它通过MPLS隧道在每个VPN的各个Site之间建立虚链路（PW），并通过PW将用户二层报文在站点间透传。对于PE（Provider Edge）设备，它会在转发报文的同时学习源MAC并建立MAC转发表项，完成MAC地址与用户接入接口（AC接口）和虚链路（PW）的映射关系。VPLS网络中各组件的概念如下表所示：

名称	全称	概念
AC（Attachment Circuit）	接入电路	用户与服务提供商之间的连接，即连接CE与PE的链路。对应的接口只能是以太网接口。支持的接口类型包括：以太网主接口、以太网子接口、VLANIF接口、Eth-Trunk接口、Eth-Trunk子接口。
PW（Pseudo Wire）	伪线	两个PE设备上VSI之间的一条双向虚拟连接。它由一对方向相反的单向的MPLS VC（Virtual Circuit）组成，也称为仿真电路。
VSI（Virtual Switch Instance）	虚拟交换实例	VSI是交换机上为每一个VPLS单独划分的一个虚拟交换处理单元，在每一个VSI中都有独立的一张MAC地址表和转发器，并负责终结PW。
PW Signaling	PW信令协议	VPLS实现的基础，用于创建和维护PW。目前，PW信令协议主要有LDP（Label Distribution Protocol）和BGP（Border Gateway Protocol）。
Tunnel	隧道	用于承载PW，一条隧道上可以承载多条PW。隧道是一条本地PE与对端PE之间的直连通道，完成PE之间的数据透明传输，可以是LSP（Label Switched Path）或MPLS TE（MPLS Traffic Engineering）隧道。
Forwarder	转发器	转发器相当于VPLS的转发表。PE收到AC上送的数据帧，由转发器选定转发报文使用的PW。

以VPN1中CE1到CE3的单播报文流向为例，说明基本数据流走向：

PE1、PE2、PE3同属同一个VPLS域，通过VSI将接入VPLS的AC链路映射到各条PW上，生成该VSI的转发器。
CE1接收Site1用户的二层报文，通过AC链路送入PE1。
PE1收到报文后，发现是VPLS接入，则根据目的MAC地址在转发器（Forwarder）中选定转发报文的PW。
PE1根据PW的转发表项及隧道信息生成两层标签，内层私网标签用于标识PW，外层公网标签用于穿越隧道到达PE2。同时根据目的MAC表索引查找目的MAC地址，将报文进行封装。
二层报文经公网隧道到达PE2，此时外层标签为私网标签（公网标签已于倒数第二跳弹出）。
PE2接收该报文，根据私网标签选定转发报文的VSI，剥离私网标签，再根据VSI选择对应的转发器（Forwarder），由转发器（Forwarder）根据报文目的MAC地址将CE1上送的二层报文转发给CE3。

VPLS实现过程

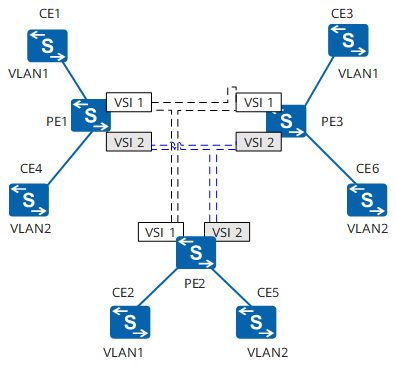

通过上图可以看出，CE（Customer Edge）之间报文的传输依赖于PE之间建立VSI以及VSI之间的PW。如下图所示，PE之间通过全连接的PW转发以太网帧。VPLS网络中的PE设备包含控制平面和数据平面：

VPLS PE的控制平面主要实现PW的建立功能，包括：
1. 成员发现：找到同一VSI中所有其他PE的过程。可以通过手工配置的方式实现，也可以使用协议自动完成，如BGP方式、BGP AD方式的VPLS。使用协议自动完成的发现方式称为“自动发现”。
2. 信令机制：在同一VSI的PE之间建立、维护和拆除PW的任务是由信令协议完成的，包括LDP和BGP。
VPLS PE的数据平面主要实现PW的数据转发功能，包括：
1. 封装：从CE收到以太网帧后，PE首先对其封装后再发送到VPLS网络上。
2. 转发：根据报文是从哪个接口上接收的以及报文的目的MAC（Media Access Control）地址决定如何转发报文。
3. 解封装：PE从VPLS网络上收到以太网帧后，首先对其进行解封装，然后再下发到CE。

PW信令协议

PW信令协议与VPLS实现方式

PW信令协议主要有LDP和BGP。在信令协议基础上实现的VPLS可以分为以下几种:

LDP方式的VPLS
BGP方式的VPLS
BGP AD方式的VPLS

几种实现方式的比较如下表所示：

类型	描述	特点	应用场景
LDP方式的VPLS	采用LDP作为信令协议，也称为Martini方式的VPLS。	- 协议比较简单，对PE设备要求低，不能提供VPN成员自动发现机制，需要手工配置。 - 在增加PE时需要在每个PE上都配置到新PE的PW。 - 在每两个PE之间建立LDP Session，其Session数与PE数的平方成正比。 - 当需要时才对每个PE分配一个标签，标签利用率高。 - 在跨域时，必须保证所有域中配置的VSI都使用同一个VSI ID值空间。	适合用在Site点比较少，不需要或很少跨域的情况，特别是PE不运行BGP的时候。
BGP方式的VPLS	采用BGP作为信令协议，也称为Kompella方式的VPLS。	- 要求PE设备运行BGP，对PE设备要求高，可以提供VPN成员自动发现机制，用户使用简单。 - 在增加PE时只要PE数没有超过标签块大小就不需要修改原有PE上的配置，只需配置新的PE。 - 利用RR（Route Reflector）降低BGP连接数，从而提高网络的可扩展性。 - 分配一个标签块，对标签有一定浪费。 - 在跨域时，采用VPN-Target识别VPN关系，对跨域的限制较小。	适合用在大型网络的核心层，PE本身运行BGP以及有跨域需求的情况。
BGP AD方式的VPLS	首先通过扩展的BGP UPDATE报文来自动发现VPLS域中的其他成员信息，然后通过LDP FEC 129信令报文来完成本地VSI与远端VSI之间自动协商建立VPLS PW。	通过VPLS成员自动发现和VPLS PW的自动部署： - 与LDP方式VPLS相比，网络新增站点时配置的工作量少。 - 与BGP方式VPLS相比，不仅节省本地的标签资源，而且能兼容与PWE3的互通。	BGP AD方式VPLS结合了BGP和LDP两种VPLS信令各自的优势。

LDP方式的VPLS

介绍

LDP方式的VPLS（Martini方式VPLS）采用静态发现机制实现成员发现，采用LDP作为信令。这种方式通过扩展标准LDP的TLV来携带VPLS的信息，增加了128类型和129类型的FEC TLV。建立PW时的标签发布方式采用DU模式，标签保持方式采用Liberal Label Retention（自由标签保留）。

实现过程

利用LDP信令协议建立PW的过程如下图所示：

当PE1和VSI关联并指定PE2为其对端后，此时如果PE1和PE2之间的LDP Session已经建立，PE1则采用DU方式主动向PE2发送标签映射消息（Label Mapping Message），该消息中包含PW ID和与该PW ID绑定的VC标签，以及接口参数。
PE2收到该标签映射消息后，会检查本地是否也和该VSI进行了关联。如果已经关联并且封装类型等参数也相同，则说明PE1和PE2的VSI都在同一个VPN内。此时PE2将接受标签映射消息，即单向VC1建立成功。同时，PE2向PE1回应自己的标签映射消息，PE1收到PE2的标签映射消息后作同样的检查和处理，最终也成功建立VC2。
利用LDP信令协议拆除PW的过程如下图所示：

当PE1取消指定PE2为其对端后，PE1向PE2发送标签撤除消息（Label Withdrawal Message），PE2收到该消息后拆除VC1，并向PE1回应标签释放消息（Label Release Message）。
PE1收到标签释放消息后，释放标签并拆除VC2。

BGP方式的VPLS

介绍

BGP方式的VPLS（Kompella方式VPLS）采用动态发现机制实现成员发现，用BGP作为信令。这种方式利用BGP的多协议扩展（MP-BGP）传递VPLS成员信息，其中MP-REACH和MP-UNREACH属性传递VPLS的标签信息，接口参数信息在扩展团体属性中传递，VPN成员关系靠RD(Route Distinguish)和VPN-Target来确定，RD和VPN-Target都在扩展团体属性中传递。

实现过程

利用BGP信令协议建立PW的过程如下图所示：

当PE1和VSI关联并指定PE2为其对端后，此时如果PE1和PE2之间的BGP Session已经建立，PE1则向PE2发送携带MP-REACH属性的Update消息，包括Site ID和标签块信息。
PE2收到该Update消息后，根据自己的Site ID和报文中的标签块，计算出唯一的一个标签值，作为VC标签，此时单向VC1建立成功。同时，PE2根据报文中Site ID和本地标签块，也可以得到PE1的VC标签值，并向PE1发送Update消息，PE1收到PE2的Update消息后作同样的检查和处理，最终也成功建立VC2。
利用BGP信令协议拆除PW的过程如下图所示：

当PE1取消指定PE2为其对端后，PE1向PE2发送携带MP-UNREACH属性的Update消息，PE2收到该消息后释放标签并拆除VC1，同时向PE1回应携带MP-UNREACH属性的Update消息。
PE1收到标签释放消息后，释放标签并拆除VC2。

BGP AD方式的VPLS

介绍

BGP AD VPLS是BGP Auto-Discovery VPLS的简写，也称为BGP自动发现方式的VPLS，是一种自动部署VPLS网络的新技术。
BGP AD VPLS是首先通过扩展的BGP UPDATE报文来自动发现VPLS域中的其他成员信息，然后通过LDP FEC 129信令报文来完成本地VSI与远端VSI之间自动协商建立VPLS PW的过程。此外，BGP AD也支持HVPLS（Hierarchical Virtual Private LAN Service），可以通过关闭水平分割功能，使该对等体在HVPLS网络中属于用户端。

实现过程

BGP AD VPLS结合了Martini VPLS和Kompella VPLS的优势，通过BGP信令实现VPLS成员的自动发现，不仅减少了配置工作量，而且减少了对标签的浪费。
BGP AD VPLS是通过扩展BGP UPDATE报文，携带VSI成员信息，完成VPLS域中VSI成员之间的自动发现，然后通过LDP FEC 129类型的信令进行协商，完成VSI之间PW的自动建立，实现了VPLS域中VSI成员的自动发现及VPLS PW业务的自动部署。

VPLS成员发现阶段

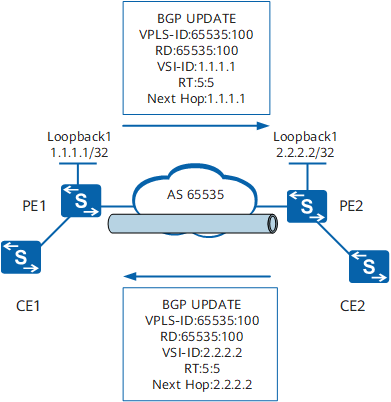

1. VPLS成员发现是建立PW的第一阶段，使用BGP协议进行自动成员发现，其交互过程和携带的信息如下图所示。

BGP AD VPLS成员发现的交互过程详细描述如下：
1. 当在PE1设备上完成VPLS-ID、RD、RT、VSI-ID等参数的配置后，PE1会将这些信息封装到BGP的Update消息中作为BGP AD报文，向所有BGP域内的对端PE发送。当PE2在配置完成后也会做相同的处理。

注意：其中，RD默认使用VPLS-ID的值，所以只需要配置VPLS-ID即可。而VSI-ID即本端的LSR-ID，也不需要手动配置。

  2. 在PE接收到远端发送过来的Update报文后，会根据配置的RT策略对收到的BGP AD报文进行过滤。对于符合RT策略的BGP AD报文，PE设备会从报文中获取远端VSI的信息，并将这些远端信息与本地配置生成的信息做比较。
     - 当两端设备的VSI中的VPLS-ID相同时，说明两个VSI属于同一个VPLS域，可以协商建立PW，而且这两个VSI之间只能建立一条PW。
     - 当两端设备的VSI中的VPLS-ID不同时，说明这两个VSI分属不同的VPLS域，则不能建立PW。

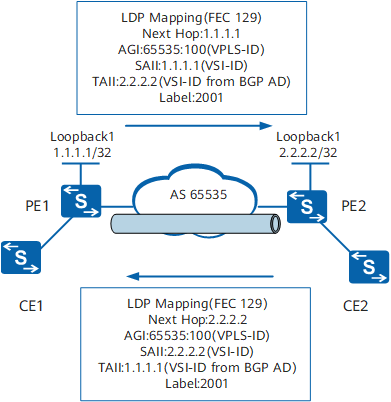

VPLS PW自动部署阶段当完成VPLS成员发现后，则通过LDP FEC 129信令协商建立PW，具体交换过程和携带的信息如下图所示。

BGP AD VPLS PW的自动部署过程详细描述如下：
1. 两台PE上属于相同VPLS域的VSI根据到远端（BGP AD中的Next Hop）的LDP会话状态相互发起LDP Mapping（FEC 129）信令，其中携带AGI、SAII、TAII和标签等信息。BGP AD VPLS在成员发现后，采用主动触发LDP协议创建LDP会话的方式，使LDP能够按照业务的需求来建立会话。当VPLS业务撤销，不再使用该LDP会话时，再主动触发LDP协议拆除LDP会话。这样既能减少LDP会话拓扑的维护工作量，又能提高系统资源的利用率，减少网络资源的开销，提升网络性能。
2. PE接收到远端的LDP Mapping（FEC 129）信令后，解析获取VPLS-ID、PW Type、MTU、TAII等信息，将这些信息与本地VSI比较，如果协商通过，并且满足建立PW的条件时，创建到对端的PW。

报文封装

AC上报文封装方式

AC上的报文封装方式由用户接入方式决定，如下表所示，用户接入方式可以分为两种，默认情况下，用户的接入方式为VLAN接入。

AC上的报文封装方式	描述
VLAN接入	CE发送到PE或PE发送到CE的以太网帧头带有一个VLAN Tag。该Tag是ISP为了区分用户而为用户打上的一个“服务定界符”，称为P-Tag（Provider-Tag）。
Ethernet接入	CE发送到PE或PE发送到CE的以太网帧头中不带P-Tag。如果此时帧头中有VLAN Tag，则它只是用户报文的内部VLAN Tag称为U-Tag（User-Tag）。U-Tag是该报文在发送到CE前已携带，而不是CE打上的，用于CE区分该报文的VLAN，对于PE设备没有意义。

PW上报文封装方式

PW由PW ID和PW封装类型唯一标识，两端PE设备通告的PW ID和PW封装类型必须相同。如下表所示，PW上的报文封装方式可以分为两种，默认情况下，PW上的报文封装使用Tagged模式。

PW上的报文封装方式	描述
Raw模式	PW上传输的帧不能带P-Tag。对于CE发送到PE的报文，如果PE收到带有P-Tag的报文，则将P-Tag去除后，再打上两层MPLS标签（外层Tunnel标签和内层VC标签）后转发；如果PE收到不带P-Tag的报文，则直接打上两层MPLS标签（外层Tunnel标签和内层VC标签）后转发。对于PE发送到CE的报文，PE根据实际配置选择添加或不添加P-Tag后转发给CE，但是它不允许重写或移除已经存在的任何Tag。
Tagged模式	PW上传输的帧必须带P-Tag。对于CE发送到PE的报文，如果PE收到带有P-Tag的报文，则不去除P-Tag，而是直接打上两层MPLS标签（外层Tunnel标签和内层VC标签）后转发；如果PE收到不带P-Tag的报文，则添加一个空Tag后，再打上两层MPLS标签（外层Tunnel标签和内层VC标签）后转发。对于PE发送到CE的报文，PE根据实际配置选择重写、去除、保留P-Tag后转发给CE。

PW上的报文封装方式

描述

Raw模式

PW上传输的帧不能带P-Tag。对于CE发送到PE的报文，如果PE收到带有P-Tag的报文，则将P-Tag去除后，再打上两层MPLS标签（外层Tunnel标签和内层VC标签）后转发；如果PE收到不带P-Tag的报文，则直接打上两层MPLS标签（外层Tunnel标签和内层VC标签）后转发。对于PE发送到CE的报文，PE根据实际配置选择添加或不添加P-Tag后转发给CE，但是它不允许重写或移除已经存在的任何Tag。

Tagged模式

PW上传输的帧必须带P-Tag。对于CE发送到PE的报文，如果PE收到带有P-Tag的报文，则不去除P-Tag，而是直接打上两层MPLS标签（外层Tunnel标签和内层VC标签）后转发；如果PE收到不带P-Tag的报文，则添加一个空Tag后，再打上两层MPLS标签（外层Tunnel标签和内层VC标签）后转发。对于PE发送到CE的报文，PE根据实际配置选择重写、去除、保留P-Tag后转发给CE。

VPLS报文以及封装示意图

AC上的报文封装方式和PW上的报文封装方式可以交叉组合，以下只以Ethernet接入Raw模式（不带U-Tag）和VLAN接入Tagged模式（带U-Tag）方式为例，说明报文的交互过程：

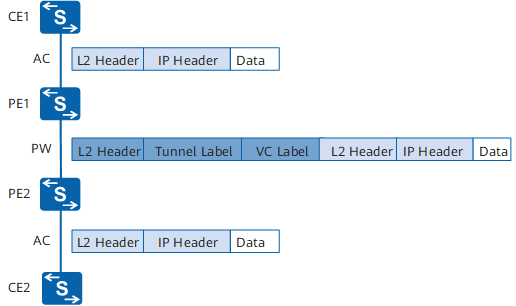

Ethernet接入Raw模式（不带U-Tag）。如下图所示，AC采用Ethernet封装，PW采用Raw模式，从CE发送到PE的报文中不含有U-Tag。Ethernet接入Raw模式（不带U-Tag）报文的交互过程为：从CE2发往CE1的报文的处理过程与上述过程类似，这里不再赘述。
1. CE1发送经过二层封装的报文到PE1，该报文不含U-Tag和P-Tag。
2. PE1收到不带P-Tag的报文，查对应的VSI中的表项，为该报文选择隧道和PW。PE1根据选择的隧道和PW，为该报文直接打上两层MPLS标签（外层Tunnel标签和内层VC标签），再进行二层封装后转发。
3. PE2收到从PE1发送来的报文，对该报文进行解封装，即去掉PE1的二层封装和内层VC标签（外层Tunnel标签已于倒数第二跳弹出）。
4. PE2把解封装后的CE1原始二层报文发送给CE2。

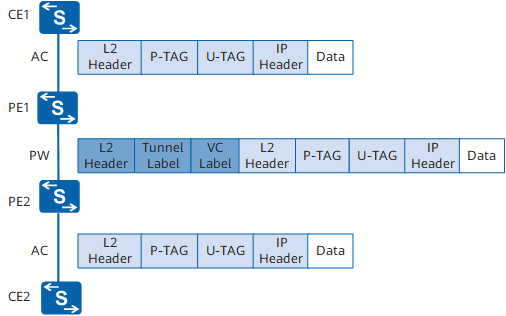

VLAN接入Tagged模式（带U-Tag）。如下图所示，AC采用VLAN封装，PW采用Tagged模式，从CE发送到PE的报文中含U-Tag和P-Tag。VLAN接入Tagged模式（带U-Tag）报文的交互过程为：从CE2发往CE1的报文的处理过程与上述过程类似，这里不再赘述。
1. CE1发送经过二层封装的报文到PE1，报文含U-Tag和P-Tag。
2. PE1收到含U-Tag和P-Tag的报文，U-Tag对于PE1没有意义，所以PE1不对U-Tag进行处理，而把它当作业务数据来对待。
3. PW是Tagged封装，要求发送到PW的帧必须带P-Tag传输，PE1收到带P-Tag的报文后，不对该报文进行处理。
4. PE1查对应的VSI中的表项，为该报文选择隧道和PW。
5. PE1根据选择的隧道和PW，为该报文直接打上两层MPLS标签（外层Tunnel标签和内层VC标签），再进行二层封装后转发。
6. PE2收到从PE1发送来的报文，对该报文进行解封装。即去掉PE1的二层封装和内层VC标签（外层Tunnel标签已于倒数第二跳弹出）。
7. PE2把解封装后的CE1原始二层报文发送给CE2，此报文含U-Tag和P-Tag。

VPLS对报文中Tag的处理方式

根据AC接口的类型和PW封装方式的不同，系统对用户报文的处理方式也不同。
PW的封装方式有Ethernet封装（Raw模式）和VLAN封装（Tagged模式）两种方式。
当VPLS流量从PE的AC侧接口发送出去时，如下两种情况，发送出去的报文将剥离P-Tag。

PW侧对从AC进入PW的报文中Tag的处理方式
| PW封装类型 | PW侧对从AC进入PW的报文的处理 |
| — | — |
| VLAN封装 | 对报文中的P-Tag不做处理。 |
| Ethernet封装 | 如果报文中存在P-Tag，则删除报文的中的P-Tag。
如果报文中无P-Tag，则对报文不做处理。 |
AC侧对从PW进入AC的报文中Tag的处理方式
| AC接口类型 | AC侧对从PW进入AC的报文的处理 |
| — | — |
| Ethernet接口、GE接口、XGE接口、25GE接口、40GE接口、100GE接口、Eth-Trunk接口 | 对报文不做处理。 |
| VLANIF接口 | 如果报文中存在P-Tag，则改写报文的中的P-Tag。
如果报文中无P-Tag，则为报文增加P-Tag。 |
| VLAN Stacking子接口 | 如果报文中存在P-Tag，则改写报文中的P-Tag。
如果报文中不存在P-Tag，则对报文不做处理。 |
| VLAN Mapping子接口 | 如果报文中存在P-Tag，则改写报文的中的P-Tag。
如果报文中无P-Tag，则为报文增加P-Tag。 |
| Dot1q子接口 | 对报文不做处理。 |
| Qinq子接口 | 对报文不做处理。 |

MAC地址管理

以太网的特点之一是对于广播报文、组播报文和目的MAC地址未知的单播报文，将发送给本以太网段内的所有其它接口。VPLS是一种基于以太网的技术，它为用户网络模拟了一个以太网桥。因此为了能在VPLS网络中转发报文，PE设备需要建立MAC地址转发表并基于MAC地址或者MAC地址和VLAN Tag来做出转发决策。

MAC地址学习与泛洪实现过程

MAC地址学习

PE设备通过动态MAC地址学习功能建立MAC地址转发表，同时将目的MAC地址与PW进行关联。
如下表所示，MAC地址学习包括以下两种方式：

MAC地址学习方式	描述	特点
Qualified方式	PE根据用户以太报文的MAC地址和VLAN Tag进行学习。这种模式下，每个用户VLAN形成自己的广播域，有独立的MAC地址空间。	将广播域限制在用户VLAN中。由于从逻辑上看，MAC地址变成了MAC地址+VLAN Tag，因此这种方式可以支持比较大的FIB（Forwarding Information Base）转发表。
Unqualified方式	PE仅学习用户以太报文的MAC地址。这种模式下，所有用户VLAN共享一个广播域和一个MAC地址空间，用户VLAN的MAC地址必须唯一，不能发生地址重叠。	对应多个用户VLAN的AC侧接口是物理接口，该接口对应唯一的VSI实例。

目前，设备只支持Unqualified方式的MAC地址学习。

泛洪

以太网处理未知地址的报文方式是广播，所以在VPLS里，对收到未知单播地址、广播地址和组播地址的以太报文都采用泛洪方式，将收到的报文转发到其余所有接口。如果需要使用组播，PE需要采取其他方法，比如IGMP snooping（Internet Group Management Protocol Snooping）。

实现过程

如下表所示，MAC地址学习的过程包含以下两部分：

MAC地址学习过程	描述
对用户侧报文的MAC地址学习	对于从CE上收到的报文，PE将建立源MAC地址和AC侧接口之间的MAC映射关系，如下图中的Port1。
对PW侧报文的MAC地址学习	PW包括两个方向的MPLS VC（Virtual Circuit），当且仅当两个方向的MPLS VC都建立起来后PW才能变成Up状态。当从PW侧收到源MAC未知的报文，则PE建立源MAC地址与收到该报文的PW间的映射关系。

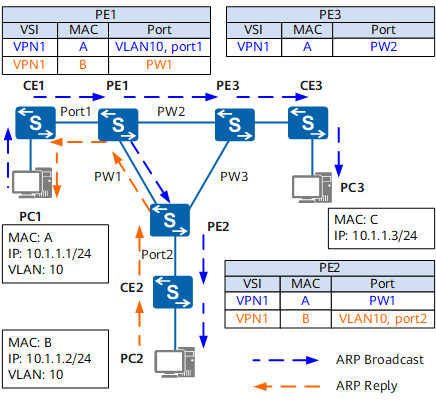

PE设备的MAC地址学习和泛洪的具体过程如下图所示。PC1和PC2都属于VLAN10，PC1 Ping IP地址10.1.1.2，但PC1不知道该IP地址对应的MAC地址，需要发送ARP（Address Resolution Protocol）广播报文，具体过程如下。

PE1从连接CE1的接口Port1（Port1属于VLAN10）收到来自PC1的ARP广播报文，PE1把PC1的MAC地址添加到在自己的MAC表项中（PE1的MAC表项中蓝色字体内容）。
PE1向其它接口（PW1和PW2此时可以看成接口）泛洪，广播该ARP报文（PE1上的蓝色虚线）。
PE2从PW1上收到PE1转发来的PC1的ARP报文，把PC1的MAC地址添加到自己的MAC表项中（PE2的MAC表中蓝色字体内容）。
PE2只向连接CE2的接口转发该ARP报文（PE2上的蓝色虚线），而不向PW上转发，所以该ARP只发送给PC2。这就是VPLS的水平分割特点，即从公网侧PW收到的报文不再转发到其他PW上，而只能转发到私网侧。
PC2收到PE2转发来的PC1的ARP报文，发现目的地址是自己，就发送ARP Reply报文给PC1（PC2上的橘黄色虚线）。
PE2从Port2接口收到PC2给PC1的ARP回应报文。PE2添加PC2的MAC地址到自己的MAC表项中（PE2的MAC表中橘黄色字体内容）。ARP Reply报文的目的地MAC是PC1（MAC A），PE2查询自己的MAC表后，往PW1发送ARP Reply报文。
PE1收到PE2转发来的PC2的ARP Reply报文，也一样添加PC2的MAC地址到自己的表项中（PE2的MAC表中橘黄色字体内容），并查找MAC表，转发该ARP Reply报文到PC1。
PC1收到PC2的ARP Reply报文，完成MAC地址的学习。
PE1向PW1广播该ARP报文的同时，PE1也通过PW2向PE3发送ARP报文。PE3收到来自PE1的ARP广播报文，添加PC1的MAC地址到自己的MAC表项中（PE3的MAC表中蓝色字体内容），根据水平分割的特性，PE3也只向PC3发送该ARP报文，因为PC3不是该ARP的目的地址，所以PC3不回应ARP Reply报文。

MAC地址回收

动态学习到的MAC地址必须有刷新和重学习的机制。VPLS中提供了一种可选MAC TLV（Type/Length/Value）的地址回收消息，用来移除或重学习MAC地址列表。
在拓扑结构改变时为了能快速的移除MAC地址，可以使用地址回收消息。地址消息分为两类：

带有MAC表项地址列表的消息。
不带MAC地址列表的消息。

如果一条备份链路（AC链路或者VC链路）变为活动状态后，感知到链路状态变化的PE会收到系统发送的带有重新学习MAC表项列表的通知消息。该PE收到此更新消息后，将更新VPLS实例的FIB表中对应的MAC表项，并将此消息发送给其他相关的LDP会话直连的PE。如果通知消息中包含空的MAC地址TLV列表，表示告知PE移除指定VPLS实例中的所有MAC地址，但是从发送此消息的PE处学习到的MAC地址除外。

MAC地址老化

PE学习到的MAC地址转发表项如果不再使用，需要有老化机制来移除。在指定时间内，未有流量触发MAC表项更新，则将该MAC表项老化。

环路避免

在以太网上，为了避免环路，一般的二层网络都要求使能STP（Spanning Tree Protocol）协议。但是对使用VPLS的用户来说，不会感知到ISP（Internet Service Provider）的网络，因此在私网侧使能STP的时候，不能把ISP的网络考虑进来。因而VPLS中使用PW全连接和水平分割转发来避免环路：

PE之间逻辑上全连接（PW全连接），也就是每个PE必须为每一个VPLS转发实例创建一棵到该实例下的所有其他PE设备的树。
每个PE设备必须支持水平分割转发来避免环路。“水平分割转发”的意思就是从公网侧PW收到的数据包不再转发到这个VSI关联的其它PW上，只能转发到私网侧，从PE收到的报文不转发到其他PE。也就是说要求任意两个PE之间通过直接相连的PW通信，而不能通过第三个PE设备中转报文，这也是PE之间需要建立全连接（PW全连接）的原因。

PE间全连接和水平分割一起保证了VPLS转发的可达性和无环路。当CE到PE有多条连接，或连接到同一个VPLS VPN的不同CE间有连接时，VPLS不能保证没有环路发生，需要使用其他方法来避环。
对于用户来说，在L2VPN私网内运行STP协议是允许的，所有的STP的BPDU（Bridge Protocol Data Unit）报文只是在ISP的网络上透传。

HVPLS

HVPLS（Hierarchical Virtual Private LAN Service），即分层VPLS，是一种实现VPLS网络层次化的一种技术。

HVPLS的产生背景

无论是以BGP方式，还是LDP方式为信令的VPLS，为了避免环路，其基本解决办法都是在信令上建立所有站点的全连接，LDP建立所有站点之间的LDP会话的全连接，BGP也一样。在进行数据转发时，对于从PW来的报文，根据水平分割转发的原理，将不会再向其他的PW转发。如果一个VPLS有N台PE设备，该VPLS就有N×(N-1)÷2个连接。当VPLS的PE增多时，VPLS的连接数就成N平方级数增加。假设有100个站点，站点间的LDP会话数目将是4950个。上述VPLS方案不能大规模的应用的真正缺点是提供VC的PE需要复制数据包，对于第一个未知单播报文和广播、组播报文，每个PE设备需要向所有的对端设备广播报文，这样就会浪费带宽。
为解决VPLS的全连接问题，增加网络的可扩展性，产生了HVPLS组网方案。在协议draft-ietf-l2vpn_vpls_ldp中引入了HVPLS。HVPLS通过把网络分级，每一级网络形成全连接，分级间的设备通过PW来连接，分级之间的设备的数据转发不遵守水平分割原则，而是可以相互转发。

HVPLS的基本模型

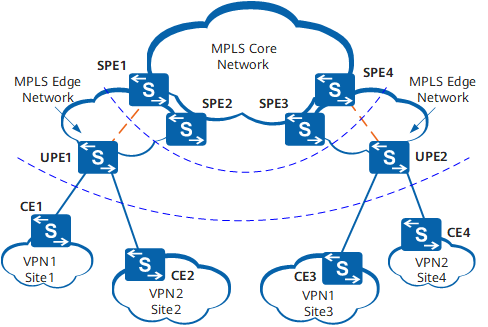

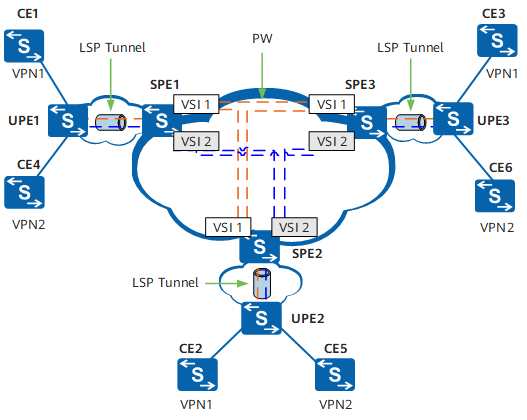

HVPLS的基本模型如下图所示。

HVPLS的基本模型中，可以把PE分为两种：

UPE：用户的汇聚设备，即直接连接CE的设备称为下层PE（Underlayer PE），简称UPE。UPE只需要与基本VPLS全连接网络的其中一台PE建立连接。UPE支持路由和MPLS封装。如果一个UPE连接多个CE，且具备基本桥接功能，那么数据帧转发只需要在UPE进行，这样减轻了SPE的负担。
SPE：连结UPE并位于基本VPLS全连接网络内部的核心设备称为上层PE（Superstratum PE），简称SPE。SPE与基本VPLS全连接网络内部的其他设备都建立连接。

对于SPE来说，与之相连的UPE就像一个CE。从数据转发的角度看，UPE与SPE之间建立的PW将作为SPE的AC，UPE将CE发送来的报文封装两层MPLS标签，外层为LSP的标签，该标签经过接入网的不同设备时被交换；内层标签为VC标签，用于标识VC。SPE收到的报文包含两层标签，外层的公网标签被直接弹出，SPE根据内层的标签决定该AC接入哪个VSI并进行内层标签交换。

HVPLS的接入方式

设备只支持LDP方式的HVPLS，UPE接入SPE的方式为LSP接入。

如上图所示，UPE1作为汇聚设备，它只跟SPE1建立一条虚链路而接入链路PW，跟其他所有的对端都不建立虚链路。UPE与SPE之间的PW称为U-PW，SPE间的PW称为S-PW。
以CE1发送报文到CE2为例，数据转发流程如下：

CE1发送报文给UPE1，报文的目的MAC地址是CE2。
UPE1负责将CE1发送的报文发给SPE1，UPE1为该报文打上两层MPLS标签，外层标签标识UPE1与SPE1之间的LSP Tunnel ID，内层标签标识UPE1与SPE1之间的VC ID。
UPE1与SPE1之间的LSR对用户报文进行传递和标签交换，最终在倒数第二跳报文的外层标签被剥离。
SPE1收到报文后，根据MPLS内层标签判断报文所属的VSI，发现该报文属于VSI1。
SPE1去掉UPE1给用户报文打上的MPLS内层标签。
SPE1根据用户报文的目的MAC，查找VSI的表项，发现该报文应该被发往SPE2。SPE1给该报文打上两层MPLS标签，外层标签标识SPE1与SPE2之间的LSP Tunnel ID，内层标签标识SPE1与SPE2之间的VC ID。
SPE1与SPE2之间的LSR对用户报文进行传递和标签交换，最终在倒数第二跳报文的外层标签被剥离。
SPE2从S-PW侧收到该报文后，根据内层MPLS标签判断报文所属的VSI，发现该报文属于VSI1，并去掉SPE1给该报文打上的内层MPLS标签。
SPE2为该报文打上两层MPLS标签，外层标签标识SPE2与UPE2之间的LSP Tunnel ID，内层标签标识UPE2与SPE2之间的VC ID，并转发该报文。
SPE2与UPE2之间的LSR对用户报文进行传递和标签交换，最终在倒数第二跳报文的外层标签被剥离。
UPE2收到该报文后，去掉UPE2给用户报文打上的MPLS内层标签，根据用户报文的目的MAC，查找VSI的表项，发现该报文应该被发往CE2，并转发该报文。

CE1与CE4为本地CE之间交换数据，如图2所示。由于UPE本身具有桥接功能，UPE直接完成两者间的报文转发，而无需将报文上送SPE1。不过对于从CE1发来的目的MAC未知的第一个报文或广播报文，UPE1在广播到CE4的同时，仍然会通过U-PW转发给SPE1，由SPE1来完成报文的复制并转发到各个对端CE。

HVPLS的环路避免

与VPLS的环路避免相比，H-VPLS中环路避免方法需要做如下调整：

只需要在SPE之间建立全连接（PW全连接），UPE和SPE之间不需要全连接。
每个SPE设备上，从与SPE连接的PW上收到的报文，不再向这个VSI关联的、与其它SPE连接的PW转发，但可以向与UPE连接的PW转发。
每个SPE设备上，从与UPE连接的PW上收到的报文，可以向这个VSI关联的所有与其它SPE连接的PW转发。

HVPLS接入链路的备份

UPE与SPE，CE与PE设备之间只有单条链路连接的方案具有明显的弱点：一旦该接入链路失败，汇聚设备上下挂的所有VPN都将失去连通性。所以，HVPLS的接入模型需要有备份链路的存在。在正常情况下，设备只使用一条链路（主链路）接入，一旦VPLS系统检测到接入链路失败，它将启用备用链路来继续提供VPN业务。
对于LSP接入的HVPLS，由于UPE与SPE之间运行LDP会话，可以根据LDP会话的活动状态来判断主PW是否失效。

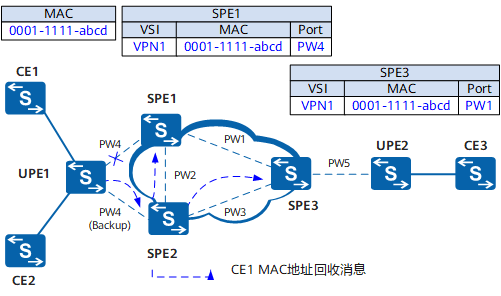

如下图所示，UPE检测到与SPE1之间的PW4失败，它将自动启用备份PW4（Backup）传输数据。
假设CE1内有一个MAC地址为“0001-1111-abcd”的报文原来走主PW到达CE3，由于VPLS的MAC学习机制，在SPE1、SPE3上都将MAC学习到了对应的虚接口上（图3MAC表中的蓝色字体），由于SPE3不知道对端发生链路倒换，仍然保留了该MAC地址表项，CE3发往CE1的报文如果仍按照原MAC表中的表项转发，必然不能成功。所以，UPE在进行主备PW切换的时候，需要将相关的MAC地址回收。MAC地址回收可以使用LDP的地址回收消息来实现，如果要回收的MAC地址较多，可以直接发MAC地址列表为空的地址回收消息，把VPN内的所有MAC地址都清空（除了发送MAC地址回收消息的链路上的表项不清空外）。

MAC地址回收消息的发送和处理过程如下：

UPE发送MAC地址回收消息（蓝色虚线箭头）给SPE2；
SPE2处理该MAC地址回收消息将MAC“0001-1111-abcd”学习到备用PW4上；
SPE2发送地址回收消息给其他对端（SPE1，SPE3），其他对端进行地址回收消息处理，将MAC“0001-1111-abcd”学习到对应的PW上。

VPLS跨域方式

跨越多个AS的VPLS应用方式被称为VPLS的跨域方式，仅支持Option A实现方式。
使用VPLS跨域时，不需要考虑VSI实例的学习转发功能，只需要考虑PE和PE之间PW的建立，此时就和L2VPN的跨域理念和实现方法一样。
OptionA优点是配置简单，ASBR之间不需要运行MPLS，也不需要为跨域进行特殊配置。缺点是可扩展性差，对PE设备的要求高。在需要跨域的VPN数量比较少，业务开展早期的情况，可以考虑使用。

Kompella VPLS OptionA实现方式概述

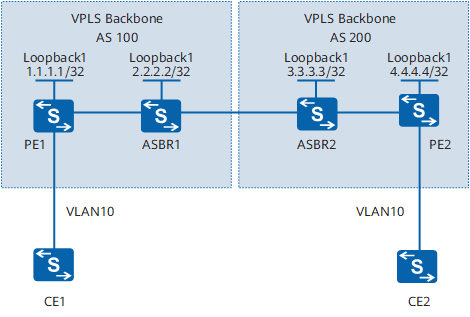

Kompella VPLS OptionA组网如下图所示。

具体实现描述如下：

在骨干网上运行IGP协议实现ASBR与PE之间的互通，并且PE之间要建立隧道。
PE与域内的ASBR建立MP-IBGP对等体关系。
在PE1、ASBR1、ASBR2和PE2上配置VSI实例，并与AC接口绑定。

跨域Martini VPLS OptionA实现方式概述

Martini VPLS OptionA组网如下图所示。

具体实现描述如下：

在骨干网上运行IGP协议，使同一个AS域内的各路由设备能互通。
在骨干网上配置MPLS基本能力，在同一AS域内的PE与ASBR之间建立动态LSP隧道。如果PE与ASBR非直连，建立LDP远程会话。
在同一个AS的PE与ASBR之间建立VPLS连接。

配置命令

l2 binding
#命令功能
  l2 binding命令用来将接口绑定到VSI实例。
  #缺省情况下，接口没有与任何VSI实例进行绑定。
#使用实例
  #将以太网子接口绑定到VSI实例中。<HUAWEI> system-view
  [HUAWEI] interface ethernet 1/0/0.1
  [HUAWEI-Ethernet1/0/0.1] l2 binding vsi company1
  #将VLANIF接口绑定到VSI实例中。
  <HUAWEI> system-view
  [HUAWEI] interface vlanif 10
  [HUAWEI-Vlanif10] l2 binding vsi company2
  #将GE接口绑定到VSI实例中。
  <HUAWEI> system-view
  [HUAWEI] interface gigabitethernet 1/0/0
  [HUAWEI-GigabitEthernet1/0/0] undo portswitch
  [HUAWEI-GigabitEthernet1/0/0] l2 binding vsi company2

l2vpn-ad-family
#命令功能
  l2vpn-ad-family命令用来进入BGP的L2VPN-AD地址族视图。
#使用实例
	#进入BGP的L2VPN-AD地址族视图。
	<HUAWEI> system-view
	[HUAWEI] bgp 100
	[HUAWEI-bgp] l2vpn-ad-family
	[HUAWEI-bgp-af-l2vpn-ad]

mac-learning
#命令功能
	mac-learning enable命令用来使能VSI实例的MAC地址学习能力。
	#缺省情况下，VSI实例的MAC地址学习能力处于使能状态。
#使用实例
	#去使能当前VSI实例的MAC地址学习能力。
	<HUAWEI> system-view
	[HUAWEI] vsi company1
	[HUAWEI-vsi-company1] mac-learning disable

vsi
#命令功能
	vsi命令用来创建VSI或进入VSI视图。
	#缺省情况下，没有创建VSI。
#使用实例
	#创建一个名称为company1的Martini方式VPLS的VSI。
	<HUAWEI> system-view
	[HUAWEI] mpls lsr-id 10.1.1.1
	[HUAWEI] mpls
	[HUAWEI-mpls] quit
	[HUAWEI] mpls l2vpn
	[HUAWEI-l2vpn] quit
	[HUAWEI] vsi company1 static
	[HUAWEI-vsi-company1] pwsignal ldp
	#创建一个名称为company2的Kompella方式VPLS的VSI。
	<HUAWEI> system-view
	[HUAWEI] mpls lsr-id 10.1.1.1
	[HUAWEI] mpls
	[HUAWEI-mpls] quit
	[HUAWEI] mpls l2vpn
	[HUAWEI-l2vpn] quit
	[HUAWEI] vsi company2 auto
	[HUAWEI-vsi-company2] pwsignal bgp
	#创建一个名称为company3的BGP AD方式VPLS的VSI。
	<HUAWEI> system-view
	[HUAWEI] mpls lsr-id 10.1.1.1
	[HUAWEI] mpls
	[HUAWEI-mpls] quit
	[HUAWEI] mpls l2vpn
	[HUAWEI-l2vpn] quit
	[HUAWEI] vsi company3
	#创建一个名称为company4的Martini方式VPLS的VSI，配置时不指定VSI成员发现方式。
	<HUAWEI> system-view
	[HUAWEI] mpls lsr-id 10.1.1.1
	[HUAWEI] mpls
	[HUAWEI-mpls] quit
	[HUAWEI] mpls l2vpn
	[HUAWEI-l2vpn] quit
	[HUAWEI] vsi company4
	[HUAWEI-vsi-company4] pwsignal ldp
	#创建一个名称为company5的Kompella方式VPLS的VSI，配置时不指定VSI成员发现方式。
	<HUAWEI> system-view
	[HUAWEI] mpls lsr-id 10.1.1.1
	[HUAWEI] mpls
	[HUAWEI-mpls] quit
	[HUAWEI] mpls l2vpn
	[HUAWEI-l2vpn] quit
	[HUAWEI] vsi company5
	[HUAWEI-vsi-company5] pwsignal bgp

vsi-id
#命令功能
	vsi-id命令用来配置VSI实例的ID。
	#缺省情况下，没有配置VSI ID。
#使用实例
	#配置当前VSI实例的ID为1。
	<HUAWEI> system-view
	[HUAWEI] vsi company1 static
	[HUAWEI-vsi-company1] pwsignal ldp
	[HUAWEI-vsi-company1-ldp] vsi-id 1

vpls-family
#命令功能
	vpls-family命令用来进入BGP-VPLS地址族视图。
	#缺省情况下，BGP视图中未配置BGP-VPLS地址族。
#使用实例
	#进入VPLS地址族视图。
	<HUAWEI> system-view
	[HUAWEI] bgp 100
	[HUAWEI-bgp] vpls-family
	[HUAWEI-bgp-af-vpls]

vpn-target
#命令功能
	vpn-target命令用来将当前VSI实例与一个或多个VPN-Target进行关联。
	#缺省情况下，VSI实例没有与任何VPN-Target进行关联。
#使用实例
	#将当前VSI实例与VPN-Target关联。
	<HUAWEI> system-view
	[HUAWEI] vsi company2
	[HUAWEI-vsi-company2] pwsignal bgp
	[HUAWEI-vsi-company2-bgp] route-distinguisher 2.2.2.2:1
	[HUAWEI-vsi-company2-bgp] vpn-target 3:3 export-extcommunity
	[HUAWEI-vsi-company2-bgp] vpn-target 4:4 import-extcommunity
	[HUAWEI-vsi-company2-bgp] vpn-target 5:5 both
	#配置名称为company2的VSI，Import VPN Target为4:4和5:5，Export VPN Target为3:3和5:5。
	<HUAWEI> system-view
	[HUAWEI] vsi company2
	[HUAWEI-vsi-company2] bgp-ad
	[HUAWEI-vsi-company2-bgpad] vpls-id 100:1
	[HUAWEI-vsi-company2-bgpad] vpn-target 3:3 export-extcommunity
	[HUAWEI-vsi-company2-bgpad] vpn-target 4:4 import-extcommunity
	[HUAWEI-vsi-company2-bgpad] vpn-target 5:5 both

site
#命令功能
	site命令用来配置VSI实例的Site ID。
	#缺省情况下，未配置VSI实例的Site ID。
#使用实例
	#配置当前VSI实例的Site ID为1，可连接的Site的个数为100。
	<HUAWEI> system-view
	[HUAWEI] vsi company2
	[HUAWEI-vsi-company2] pwsignal bgp
	[HUAWEI-vsi-company2-bgp] route-distinguisher 10.1.1.1:1
	[HUAWEI-vsi-company2-bgp] site 1 range 100

signaling
#命令功能
	signaling命令用于配置所有对等体（组）的信令模式。
	#缺省情况下，在L2VPN AD地址族下执行命令peer enable后，默认使能BGP AD信令能力。
#使用实例
	#在L2VPN AD地址族视图下使能所有对等体的Kompella VPLS信令能力。
	<HUAWEI> system-view
	[HUAWEI] bgp 100
	[HUAWEI-bgp] l2vpn-ad-family
	[HUAWEI-bgp-l2vpn-ad] signaling vpls
	[HUAWEI-bgp-l2vpn-ad] signaling vpls-ad disable

pwsignal
#命令功能
	pwsignal命令用来配置VSI所采用的信令方式。
	#缺省情况下，没有配置VSI的信令方式。
#使用实例
	#配置当前VSI实例的信令方式为LDP。
	<HUAWEI> system-view
	[HUAWEI] vsi company1 static
	[HUAWEI-vsi-company1] pwsignal ldp
	[HUAWEI-vsi-company1-ldp]
	#配置当前VSI实例的信令方式为BGP。
	<HUAWEI> system-view
	[HUAWEI] vsi company2 auto
	[HUAWEI-vsi-company2] pwsignal bgp
	[HUAWEI-vsi-company2-bgp]

刘俊辉个人博客

关注

2
点赞
踩
11

收藏

觉得还不错? 一键收藏
打赏
1
评论
VPLS技术

LDP方式的VPLS（Martini方式VPLS）采用静态发现机制实现成员发现，采用LDP作为信令。这种方式通过扩展标准LDP的TLV来携带VPLS的信息，增加了128类型和129类型的FEC TLV。建立PW时的标签发布方式采用DU模式，标签保持方式采用Liberal Label Retention（自由标签保留）。BGP方式的VPLS（Kompella方式VPLS）采用动态发现机制实现成员发现，用BGP作为信令。
复制链接

扫一扫
