ZigbeeCC2530 --（裸机和协议栈）串口时钟配置

本文只是简述如何配置时钟及串口，具体详细解释请查看芯片手册

系统时钟

系统高频时钟源切换步骤

• 让2个高频时钟源起振
• 等待目标时钟源稳定；
• 延时一小段时间63us
• 不分频输出
• 选中目标高频时钟源作为系统主时钟
• 确认当前工作的系统的时钟是不是所选的高频时钟

Example

设置32M高频时钟为主时钟源

SLEEPCMD &=0xFB //设置SLEEPCMD第2位为0表示2个高频时钟源起振
While(0 == (SLEEPSTA & 0x40)); //等待稳定(SLEEPSTA寄存器的第6位为1表示32M时钟源稳定)
Delau_us(63);//延时63us以上
CLKCONCMD &= 0xF8;//不分频（CLKCONCMD的低3位设置为0表示不分频）
CLKCONCMD  &= 0xBF//CLKCONCMD第6位清0 设置32M作为系统主时钟
While(CLKCONSTA & 0x40);//读CLKCONSTA的第6位为0 表示32M的时钟源已经作为当前的系统时钟

串口

串口配置步骤：

• 指定串口的IO位置
• 相应IO配置成外设功能
• 8个数据为、1个停止位、无流控、无校验
• 设置波特率
• 开CPU中断、对应串口接收中断

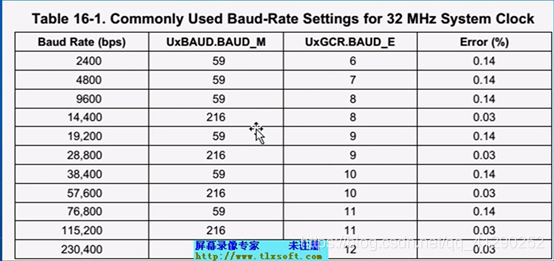

32Mhz时钟下常用波特率UOGCR 、UOBAUD 值

Example

配置串口0的备用位置1配置成波特率115200

PERCFG &=~0x01; // 指定串口的IO位置(选中串口0的备用位置1 P0_3 P0_2)
P0SEL |= 0x0C; //0000 1100 相应IO配置成外设功能
UOCSR |= 0xC0; //8个数据为、1个停止位、无流控、无校验

UOGCR = 11;
UOBAUD = 216; //波特率设置为115200

URX0IE = 1;
EA = 1; //开启中断

串口中断函数

#pragma vector = URX0_VECTOR
__interrupt void URX0_ISR(void)
{
	char Ch;
	URX0IF = 0; //（来数据硬件置1）清除串口接收中断
	Ch = U0DBUF; //取出数据
	U0DBUF =  Ch; //写数据
	While(UTX0IF == 0);//等待发送完成
	UTX0IF = 0;
}

协议栈中串口的使用

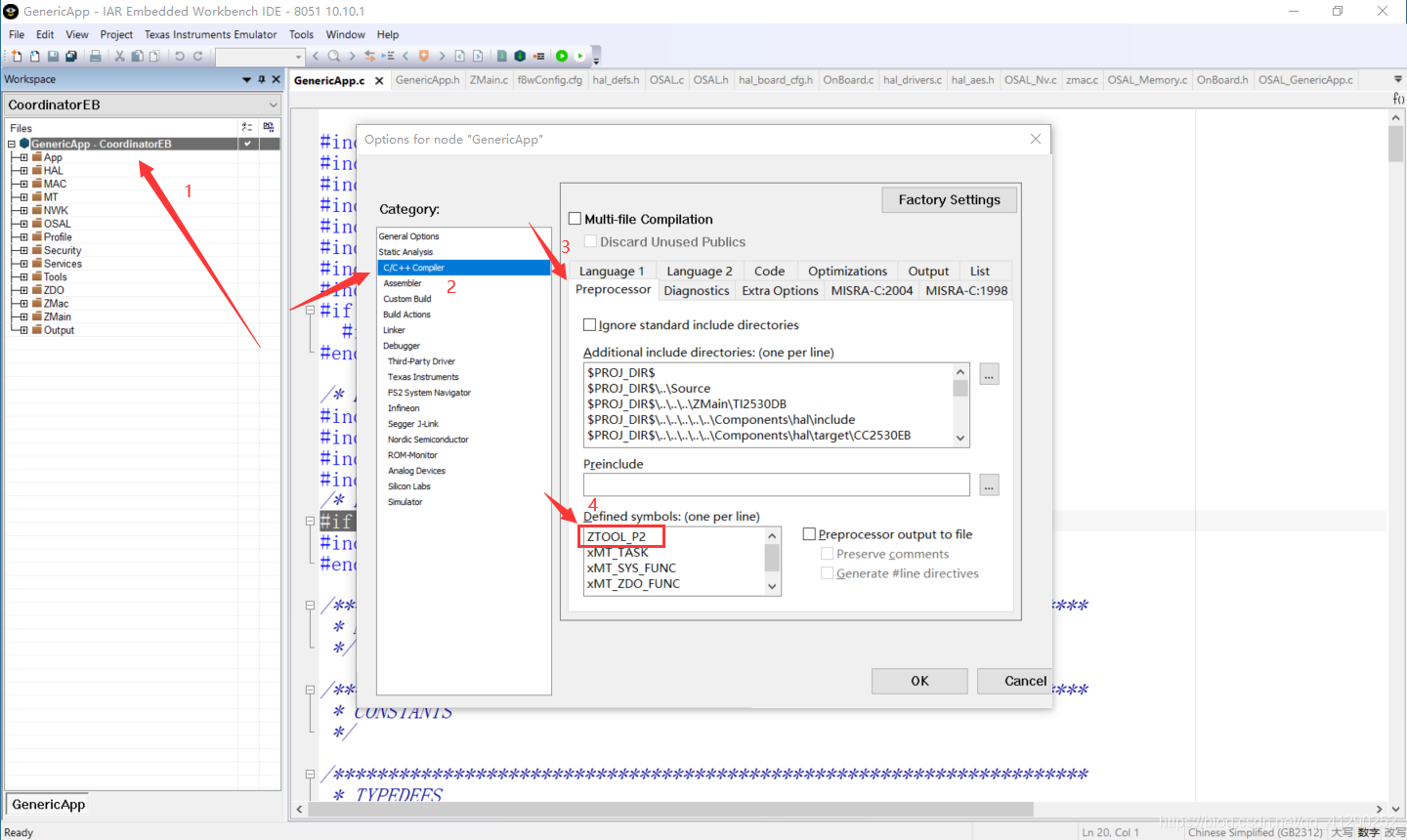

第一步：修改宏

如果要使用串口0将宏修改为ZTOOL_P1
如果要使用串口1将宏修改为ZTOOL_P2

第二步初始化串口

  halUARTCfg_t uartconf;     //串口0配置
  uartconf.baudRate = HAL_UART_BR_115200; //波特率
  uartconf.callBackFunc = Handle_UartEvent; //回调函数
  uartconf.configured = TRUE; //配置
  uartconf.flowControl = FALSE;	//流控制关

  uartconf.flowControlThreshold = 64;
  uartconf.idleTimeout = 6;             // 6ms后串口空闲则发送串口空闲事件,参数不可设为0
  uartconf.rx.maxBufSize = 128;			//接收缓冲区大小
  uartconf.tx.maxBufSize = 128;			//发送缓存区大小
  uartconf.intEnable = TRUE;			//使能
  HalUARTOpen(HAL_UART_PORT_0, &uartconf); //将代码放在void GenericApp_Init( uint8 task_id )函数末尾即可（即应用层初始化函数）

Tips:上述代码为配置串口0，配置串口1只需将HAL_UART_PORT_0改为HAL_UART_PORT_1即可，但这里需明白协议栈串口0默认配置是在备用位置1（P0_3 P0_2），而串口1默认配置是在备用位置2（P1_6 P1_7）
串口0的位置2为（P1_5 P1_4）串口1位置1为（P0_4 P0_5）

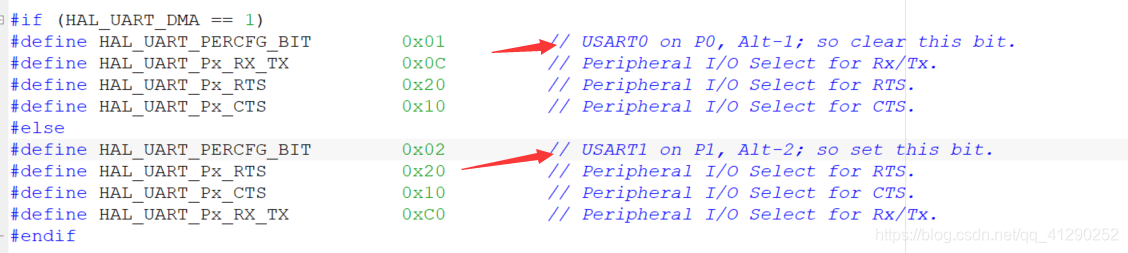

这是协议栈中的源代码如下

所有例如我需要将串口1设定在备用位置1我的方面如下（仅供参考）：

  halUARTCfg_t uartconf;
  uartconf.baudRate = HAL_UART_BR_115200;
  uartconf.callBackFunc = Handle_UartEvent;
  uartconf.configured = TRUE;
  uartconf.flowControl = FALSE;
  uartconf.flowControlThreshold = 64;
  uartconf.idleTimeout = 6;             // 6ms后串口空闲则发送串口空闲事件,参数不可设为0
  uartconf.rx.maxBufSize = 128;
  uartconf.tx.maxBufSize = 128;
  uartconf.intEnable = TRUE;
  PERCFG&=~0x02;   //有2个备用位置，0使用备用位置1；1使用备用位置2
  P0SEL |= 0x30;   //P0_5 RXD P0_4 TXD 外设功能 0011 0000
  HalUARTOpen(HAL_UART_PORT_1, &uartconf);

做法就是直接配置寄存器 PERCFG重新选的备用位置即可
