STM32学习（MCU控制）（DMA and ADC）

原创 于 2025-10-27 09:47:34 发布 · 495 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #学习

文章目录

ADC 和 DMA

1. ADC
1.1 ADC 概述

ADC ==> 模拟量转数字量，在 STM32 开发中，利用 ADC 端口的电压数据，转换为对应的具体数字量数据内容。可以通过 ADC 方式获取常用的数据内容有

  • 光敏电阻，电池电量，油箱油量

ADC 转换的数据，可以用于执行器控制行为，低电量警告，油箱油量不足警告，【阈值警告】【阈值处理】

1.2 ADC 工作原理

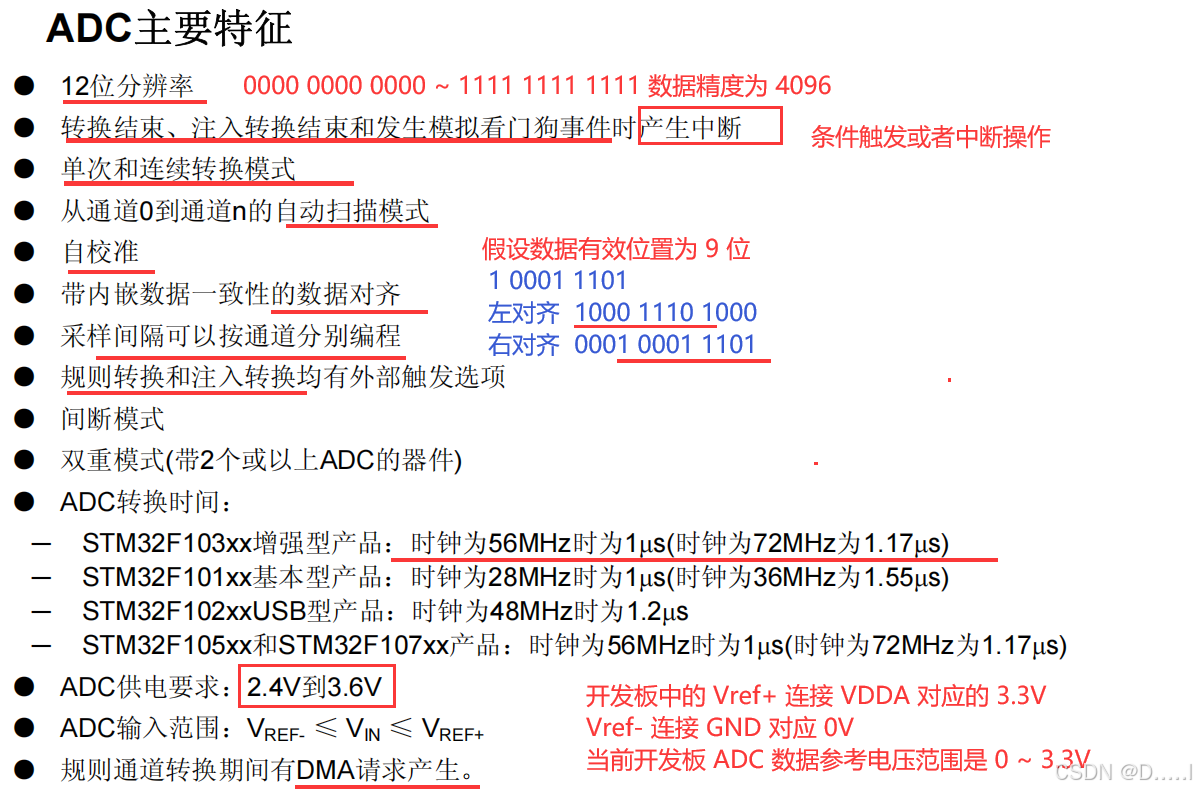

1.2.1 ADC 的主要特征

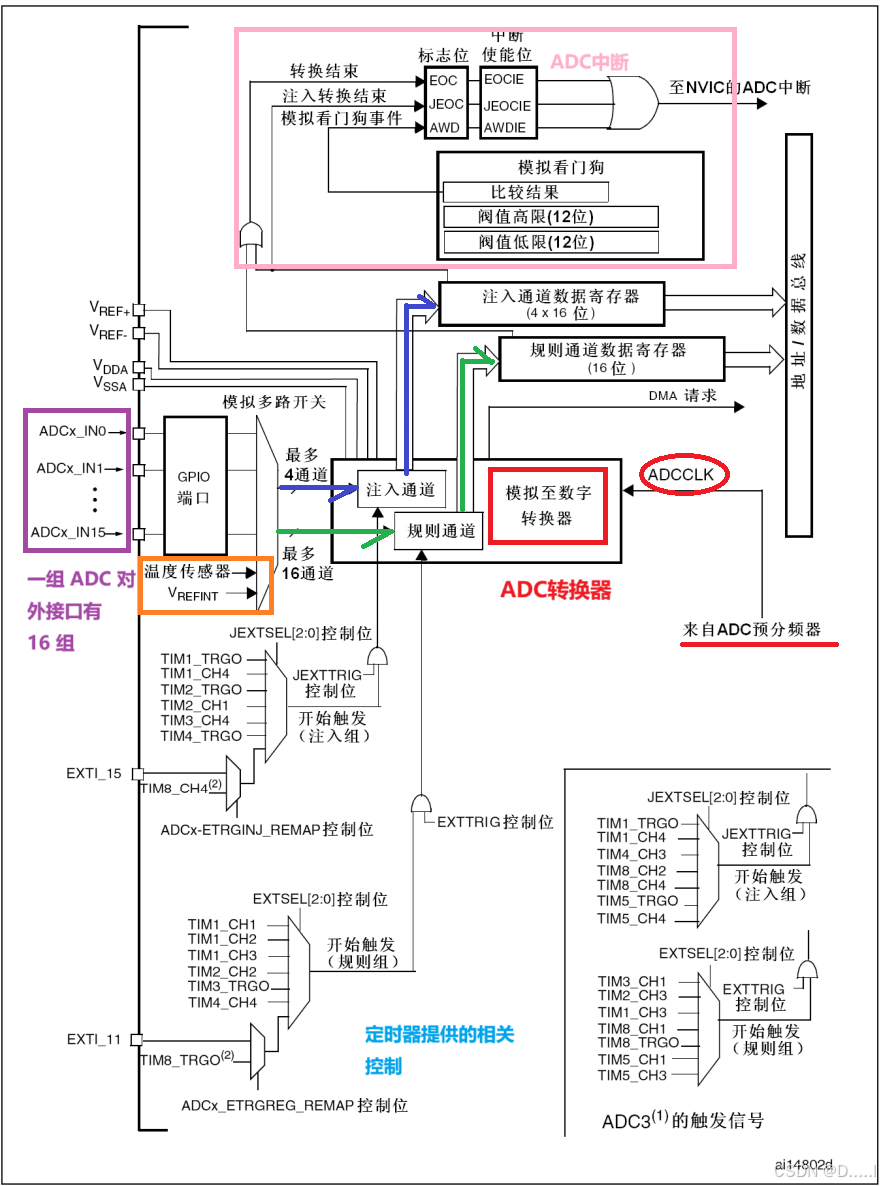

1.2.2 ADC 内部架构框图

1.2.3 ADC 数据转换规则

ADC 转换器进行数据转换操作使用的是逐次逼近法

  • ADC 数据采样精度范围是 12 位 ==> 0000 0000 0000 ~ 1111 1111 1111

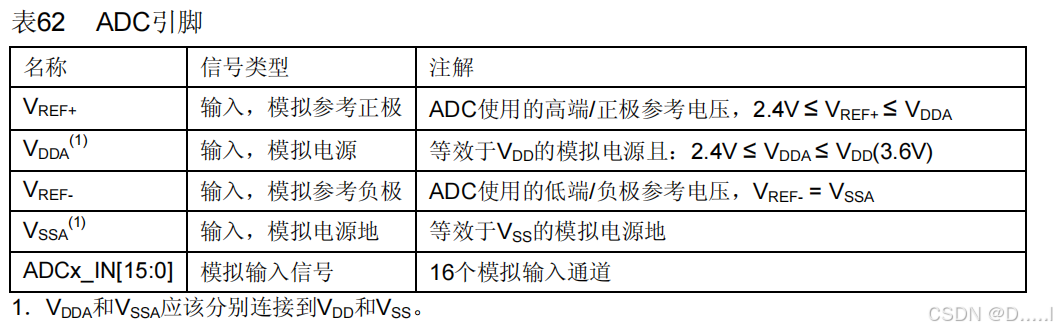

  • 按照当前 Vref+ = 3.3V , Vref- = 0V
  • ADC 采用每一个数据对应的电压是 3.3V / 4096 == 0.0008V

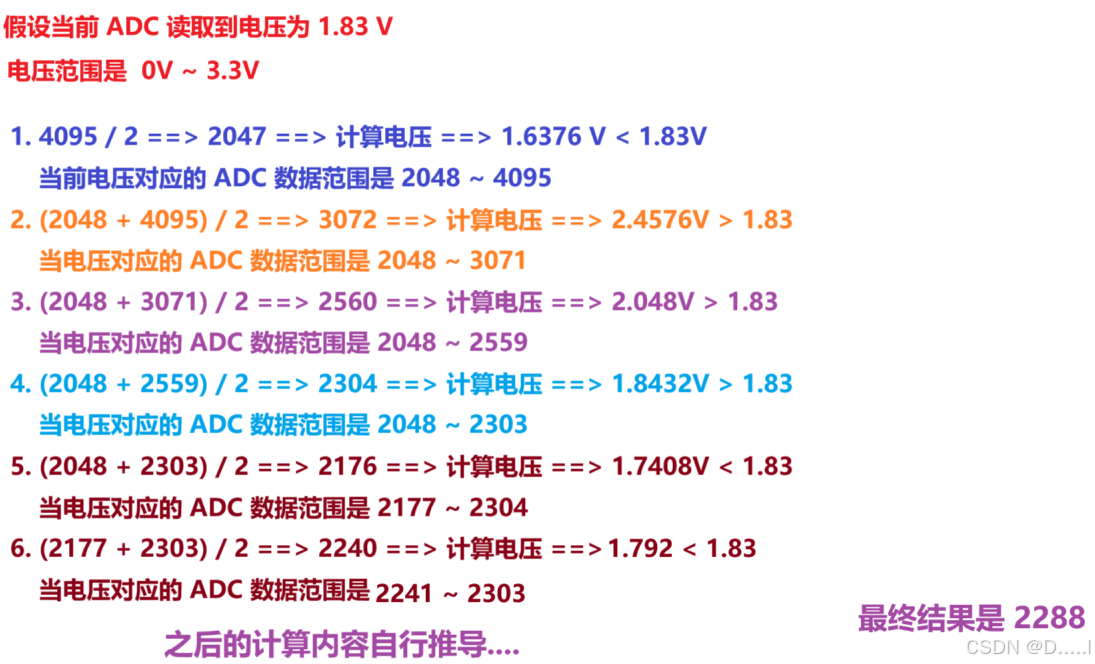

  • 假设当前 ADC 读取到电压为 1.83 V

1.3 ADC 编程实现和相关寄存器

6

1.3.1 ADC 时钟问题

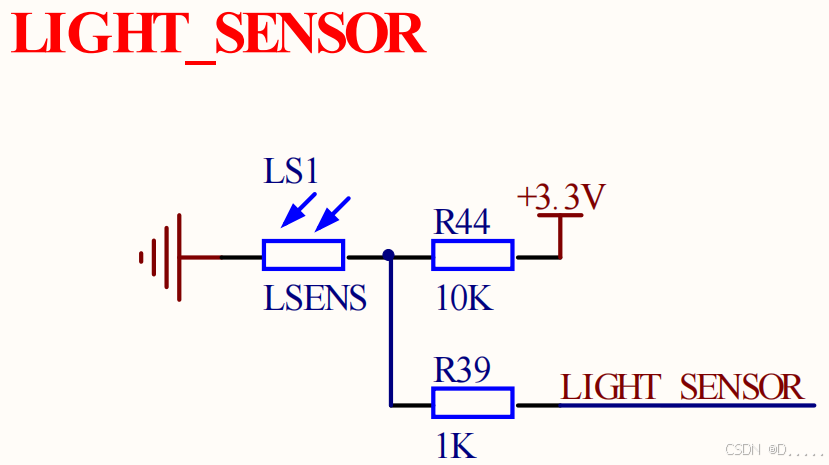

  • 根据原理图分析
  • 当前引脚为 PF8 引脚，同时对应的 ADC 通道是 ADC3_IN6
  • ADC3 所在时钟是 APB2

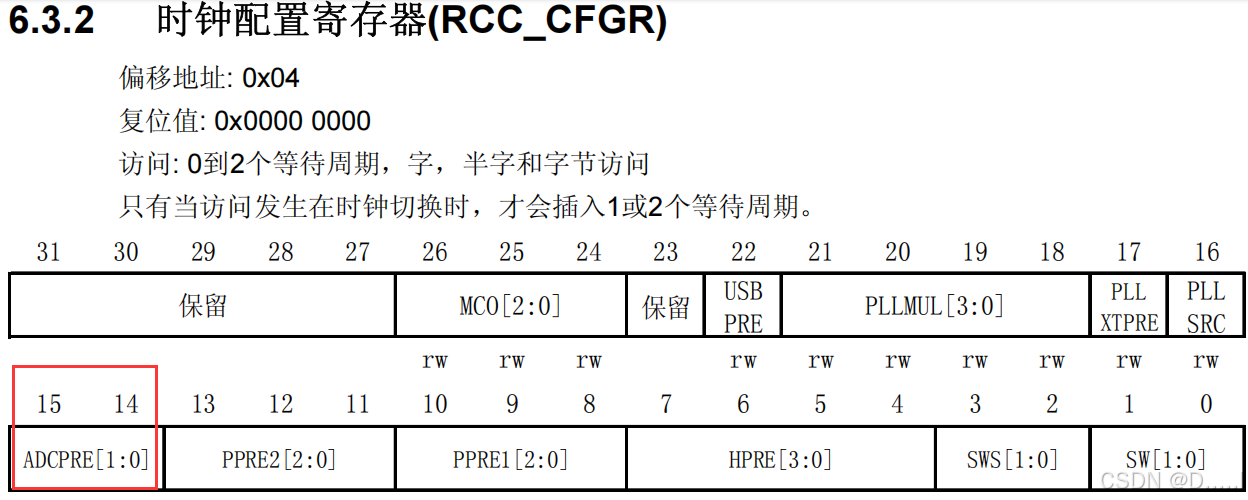

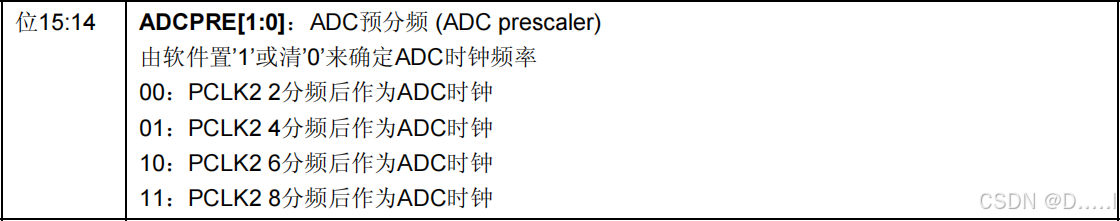

ADC 预分频器寄存器控制

  • 利用 RCC->CFGR 寄存器配置当前 ADC 预分频器参数

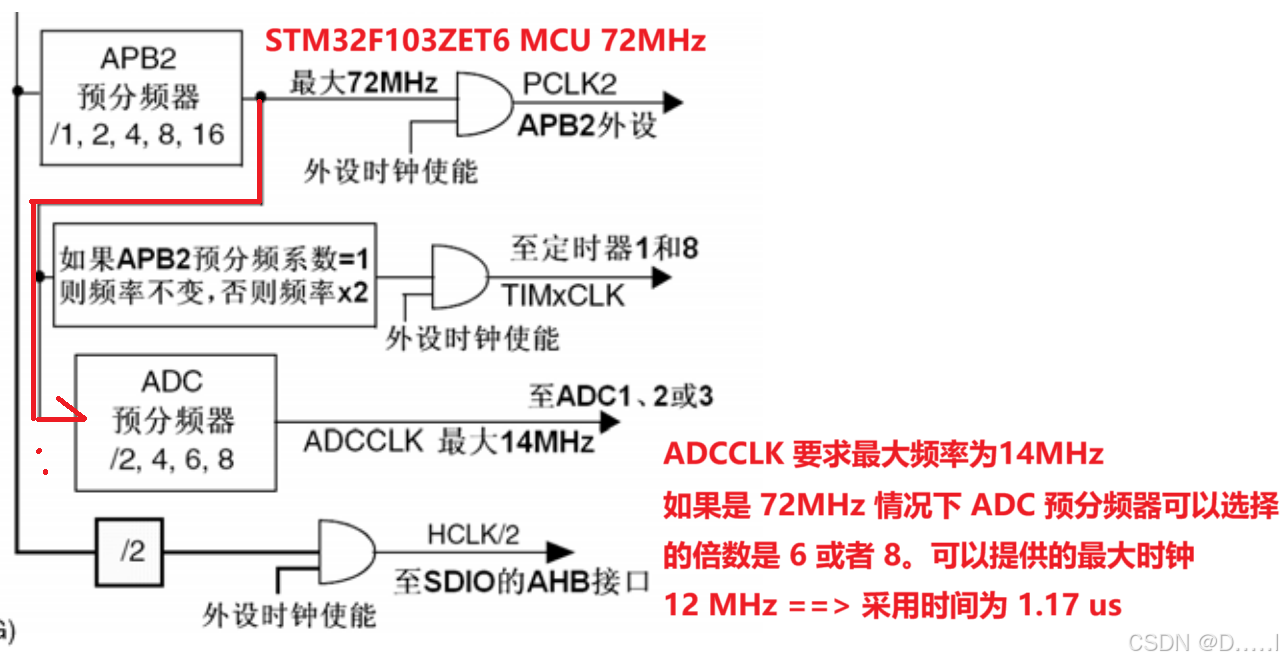

  • 当前 STM32F103ZET6 对应 72 MHz ，ADCCLK 要求最大 14 MHz ，当前预分频器可选倍数 6 或则 8。

8

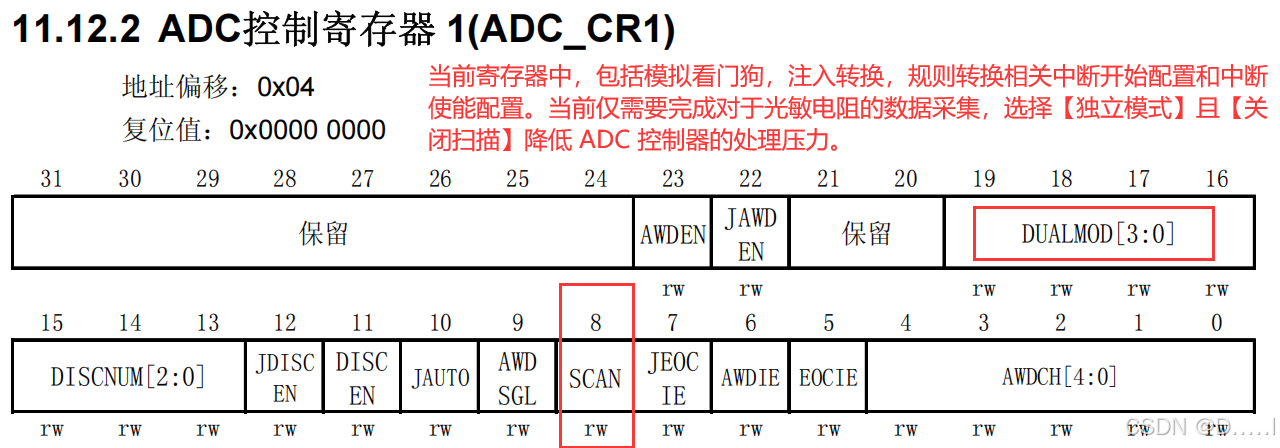

1.3.2 ADC_CR1 寄存器

  • 虽然寄存器默认值是 0x0000000 在实际开发中，如果对应寄存器位为 0 是当前开发所需，也需要明确的给予对应寄存器标志位赋 0 操作。

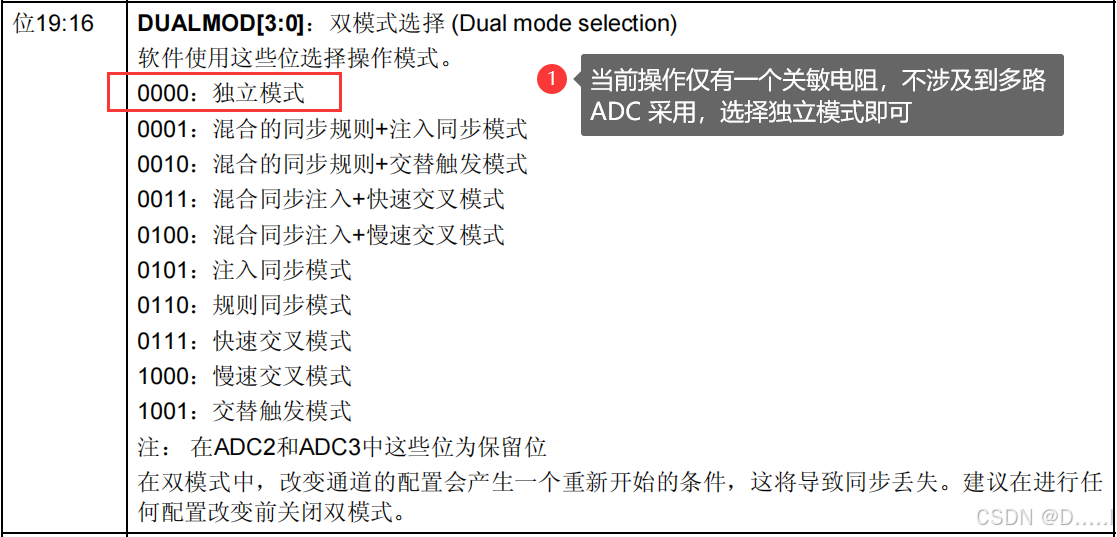

  • DUALMOD位[19:16] : ADC 独立模式 ==> 0000

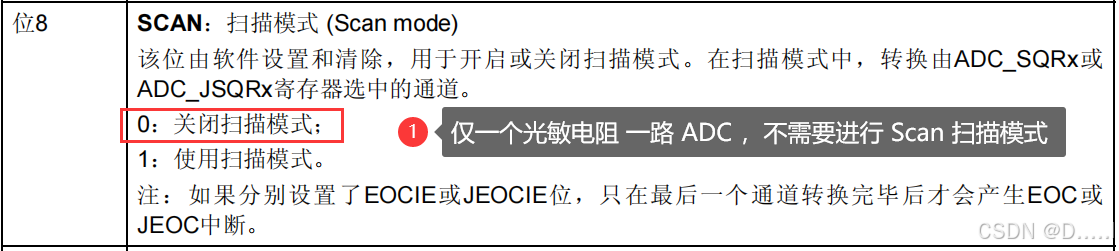

  • SCAN**[位8]** : 扫描模式关闭 ==> 0
ADC3->CR1 &= ~(0x0F << 16); // ADC 独立模式
ADC3->CR1 &= ~(0x01 << 8);  // SCAN 扫描模式关闭
1.3.3 ADC_CR2 寄存器
  • 当前寄存器主要控制，ADC 采用数据通道，通信触发规则，数据对齐方式，校验和 ADC开启

11

ADC_CR2 寄存器配置内容

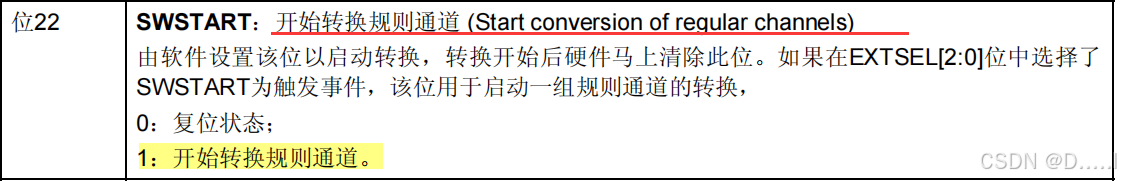

  • SWSTART**[位22]** : 开始转换规则通道 ==> 1

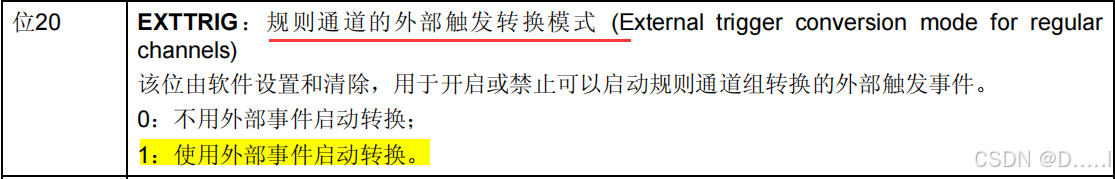

  • EXTTRIG**[位20]**：规则通道的外部触发转换模式 ==> 1

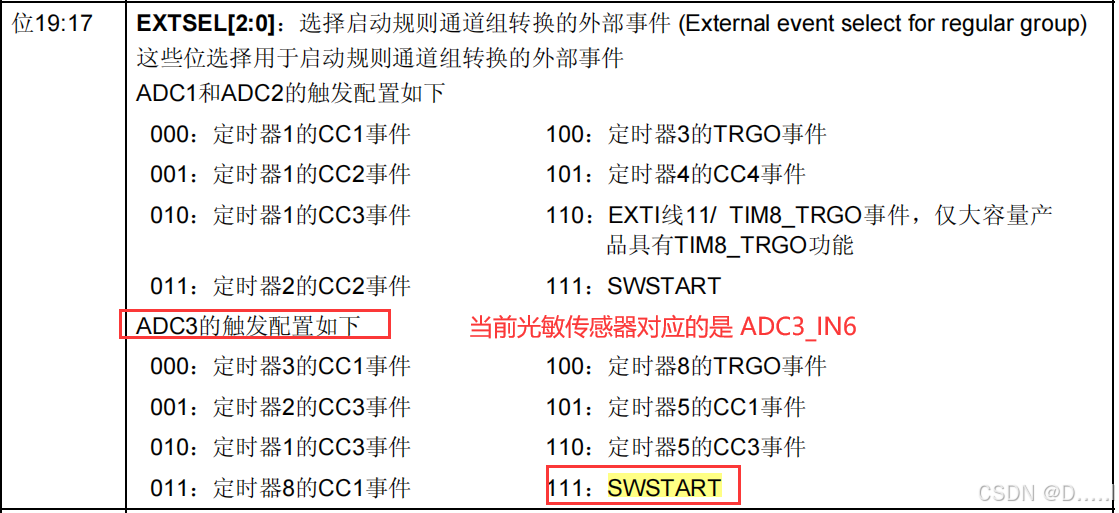

  • EXTSEL**[位19:17]**: 选择启动规则通道组转换的外部事件 ==> 111

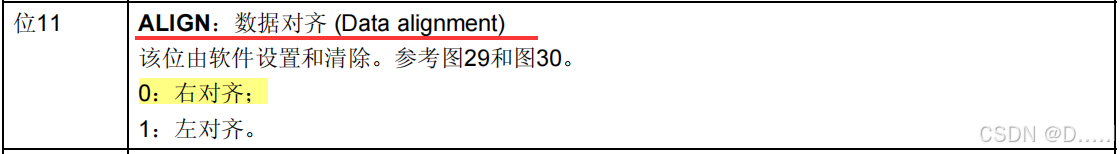

  • ALIGN**[位11]**：:数据对齐(Data alignment) ==> 0 右对齐

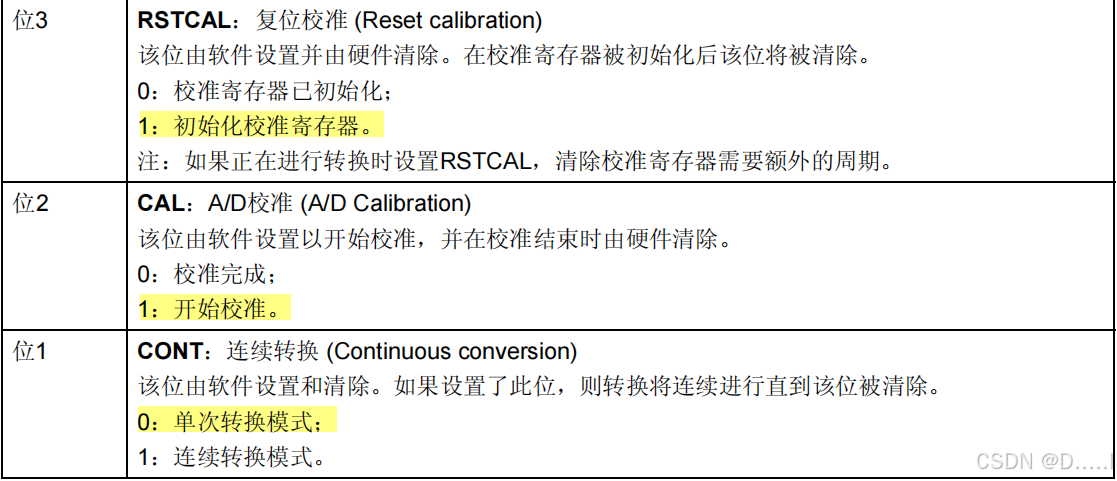

  • RSTCAL**[位3]**：:复位校准(Reset calibration) ==> 1
  • CAL**[位2]**：:A/D校准(A/D Calibration) ==> 1
  • CONT**[位1]**：:连续转换(Continuous conversion) ==> 1

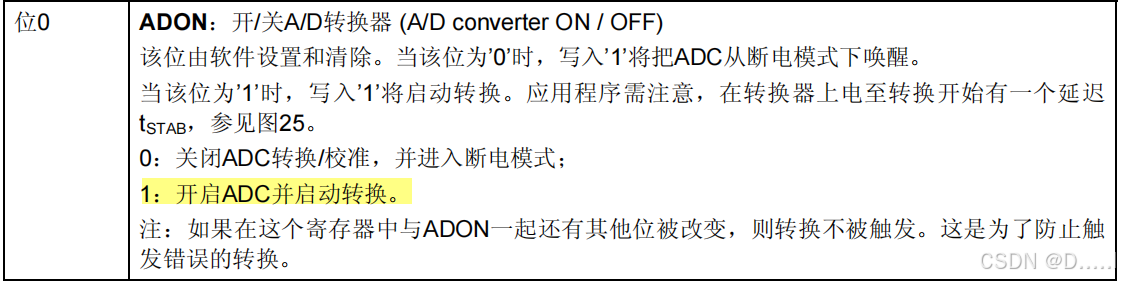

  • ADON**[位0]**：:开/关A/D转换器(A/D converter ON/ OFF) ==> 1

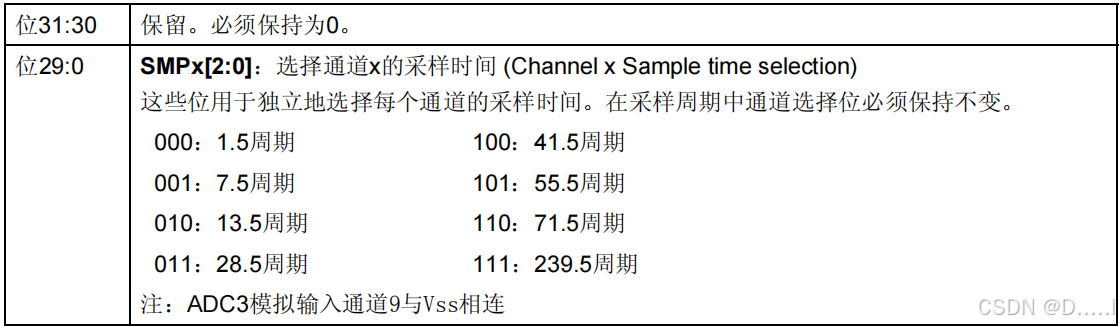

1.3.4 ADC_SMPR 寄存器

ADC 中的 SMPR 寄存器是用于控制当前 ADC 的采样周期

  • ADC_SMPR1：SMP10 ~ SMP15 对应 ADC 对外通道， SMP16 对应 MCU 芯片内部温度 ADC ，SMP17 对应 MCU 工作电压 ADC
  • ADC_SMPR2：SMP0 ~ SMP9 对应 ADC 对外通道

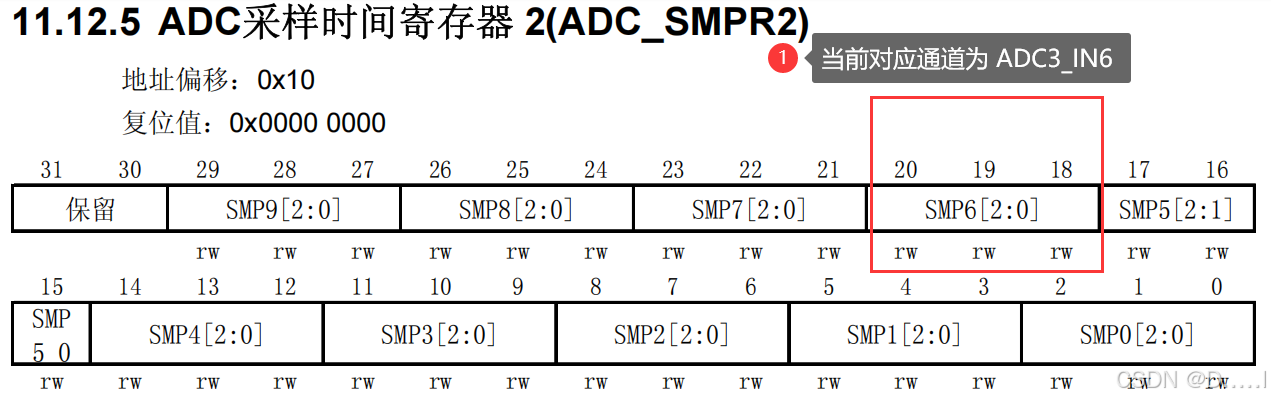

当前光敏传感器对应 ADC 通道 ADC3_IN6，对应寄存器配置是 SMPR2

18

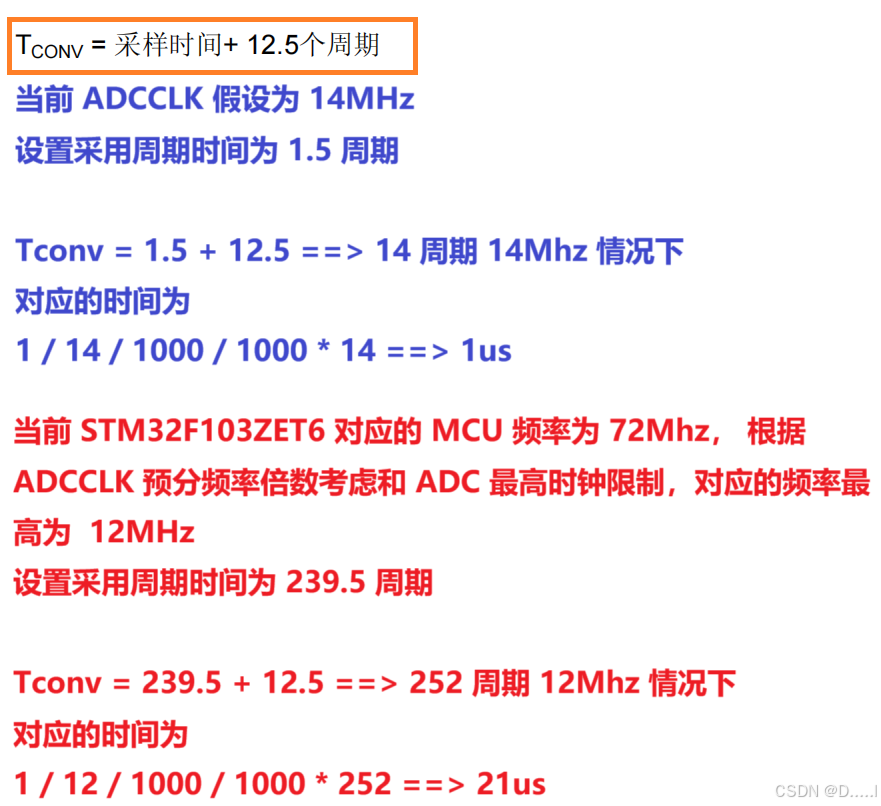

ADC 采用周期计算

  • ADC 采样周期越短，对应的采样时间越少，但是相对的 ADC 精度较低
  • ADC 采样周期越长，对应的采样时间略高，同时 ADC 精度较高，适用于较大电阻电路。

1.3.5 ADC_SQR 寄存器
  • 需要两个寄存器配合

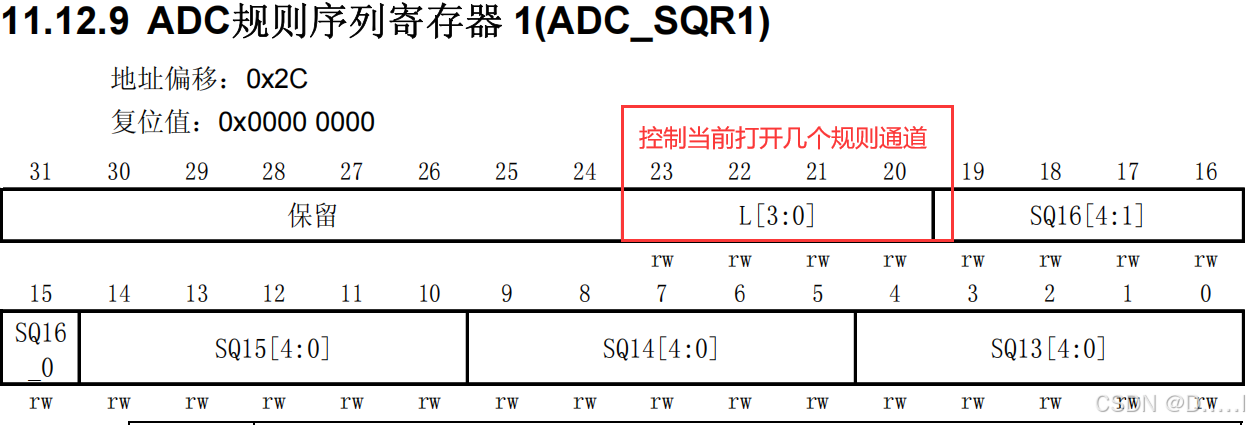

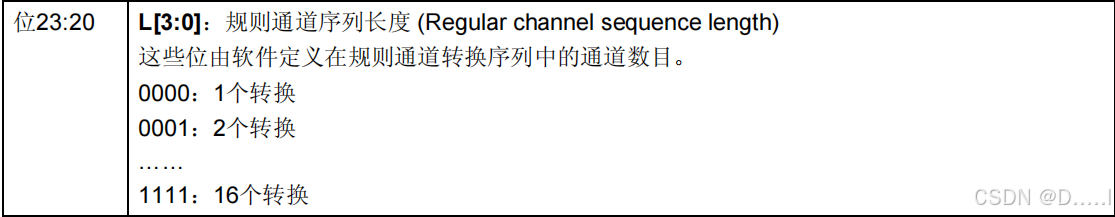

    • ADC_SQR1 配置规则通道打开个数

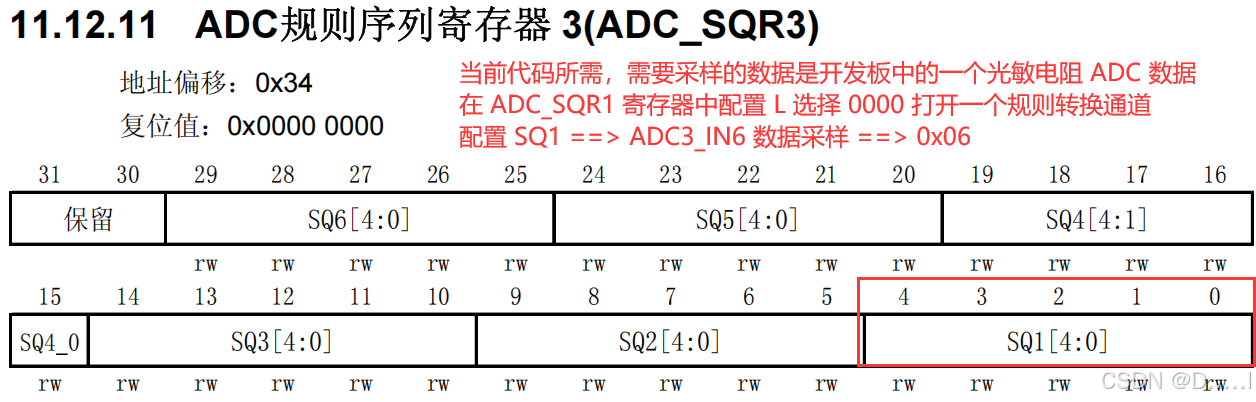

    • ADC_SQR3 配置 SQ1 寄存器位对应的 ADC3_IN6

21

23

ADC_SQR 寄存器配置内容

ADC3->SQR1 &= ~(0x0F << 20);
ADC3->SQR3 |= 0x06;
1.4 ADC 读取板载光敏传感器数据代码实现··
#include "adc.h"

void LSEN_Init(void)
{
	// 1. RCC 时钟使能，需要提供 GPIOF 和 ADC3
	RCC->APB2ENR |= (0x01 << 7) | (0x01 << 15);

	// 2. GPIOF --> PF8 模拟输入模式 ==> 0000
	GPIOF->CRH &= ~(0x0F);

	/*
	3. ADC 配置
	*/
	/*
	3.1 ADC 预分配倍数配置
		因为当前 STM32F103ZET6 对应 72 MHz，
		ADCCLK 不得大于 14 MHz，预分频倍数最小可以选择 6
	*/
	RCC->CFGR &= ~(0x03 << 14);
	RCC->CFGR |= (0x02 << 14);

	/*
	3.2 配置 ADC 的工作通道
		选择工作通道为 ADC3_IN6，规则通道打开一个，配置 SQ1
	*/
	ADC3->SQR1 &= ~(0x0F << 20);
	ADC3->SQR3 &= ~(0x1F);
	ADC3->SQR3 |= 0x06;

	/*
	3.3 ADC 采用周期
		采样周期选择 239.5 + 12.5 最大 ADC 采样周期，可以
		获取到更大的数据精度。
	*/
	ADC3->SMPR2 |= (0x07 << 18);

	/*
	3.4. 配置 ADC CR 寄存器相关内容
		CR1
			- DUALMOD位 [19:16] : ADC 独立模式 ==> 0000
			- SCAN [位8] :  扫描模式关闭 ==> 0
		CR2
			- SWSTART [位22] : 开始转换规则通道 ==> 1
			- EXTTRIG [位20]：规则通道的外部触发转换模式 ==> 1
			- EXTSEL [位19:17]: 选择启动规则通道组转换的外部事件 ==> 111
			- ALIGN [位11]：:数据对齐(Data alignment)  ==> 0 右对齐
			- CONT [位1]：:连续转换(Continuous conversion) ==> 1
	*/
	ADC3->CR1 &= ~(0x0F << 16);
	ADC3->CR1 &= ~(0x01 << 8);

	ADC3->CR2 &= ~(0xFFFFFFFF);
	ADC3->CR2 |= (0x01 << 22);  // SWSTART [位22] : 开始转换规则通道 ==> 1
	ADC3->CR2 |= (0x01 << 20);  // EXTTRIG [位20]：规则通道的外部触发转换模式 ==> 1
	ADC3->CR2 |= (0x07 << 17);  // EXTSEL [位19:17]: 选择启动规则通道组转换的外部事件 ==> 111
	ADC3->CR2 &= ~(0x01 << 11); // ALIGN [位11]：:数据对齐(Data alignment)  ==> 0 右对齐
	ADC3->CR2 |= (0x01 << 1);

	/*
	3.5 ADC 复位 + 校准
	ADC 自校准 + 重启过程
		- RSTCAL [位3]：:复位校准(Reset calibration) ==> 1
		- CAL [位2]：:A/D校准(A/D Calibration) ==> 1
		- ADON [位0]：:开/关A/D转换器(A/D converter ON/ OFF) ==> 1
	*/
	ADC3->CR2 &= ~(0x01); // 关闭 ADC
	Delay_ms(10);         // 延时 10 ms
	ADC3->CR2 |= 0x01;    // 打开 ADC

	/*
	开始复位校准，给予对应寄存器标志位 1，如果 ADC 复位校准结束
	对应寄存器位置硬件清除为 0
	*/
	ADC3->CR2 |= (0x01 << 3);
	// while 循环是等待当前复位校准结束
	while ((ADC3->CR2 & (0x01 << 3)));

	Delay_ms(10);

	/*
	开始 A/D 校准，给予对应寄存器标志位 1，ADC A/D 校准之后
	对应寄存器位置硬件清除为 0
	*/
	ADC3->CR2 |= (0x01 << 2);
	// while 循环是等待当前 A/D 校准结束
	while ((ADC3->CR2 & (0x01 << 2)));

	ADC3->CR2 |= 0x01;    // 打开 ADC
}

u16 LSEN_GetValue(void)
{
	/*
	ADC->SR 状态寄存器 EOC [位1] 位置，如果数据未转换完成
		EOC 为 0 ，转换完成 EOC 为 1
	*/
	while (!(ADC3->SR & (0x01 << 1)));

	return ADC3->DR;

}
2. DMA
2.1 DMA 引入
int a = 10;
int b = 20;

a = b;
  • 以上操作
    • 变量定义和初始化
    • 变量数据赋值
  • 都需要 MCU / CPU 参与整个过程。因为数据内容需要通过 MCU/CPU 寻址行为，找到对应数据存储空间，进行数据提取，数据定义，内存空间申请，数据内容赋值，都需要 MCU / CPU 进行操作
  • 以上操作会占用 MCU/CPU 资源，期望数据可以在 MCU/CPU 内部进行指定通道的特定流转。设定规则之后，数据可以通过特定的数据通道，快递的进行数据传递。进行高速响应，提升整个 MCU 的工作效率。
  • 以上问题可以采用 DMA 解决（Direct Memory Access，直接内存访问/高速数据总线），可以实现 Memory to Memory 数据传递。不涉及 MCU 的逻辑判断或者说控制指向。
2.2 DMA 主要特征

25

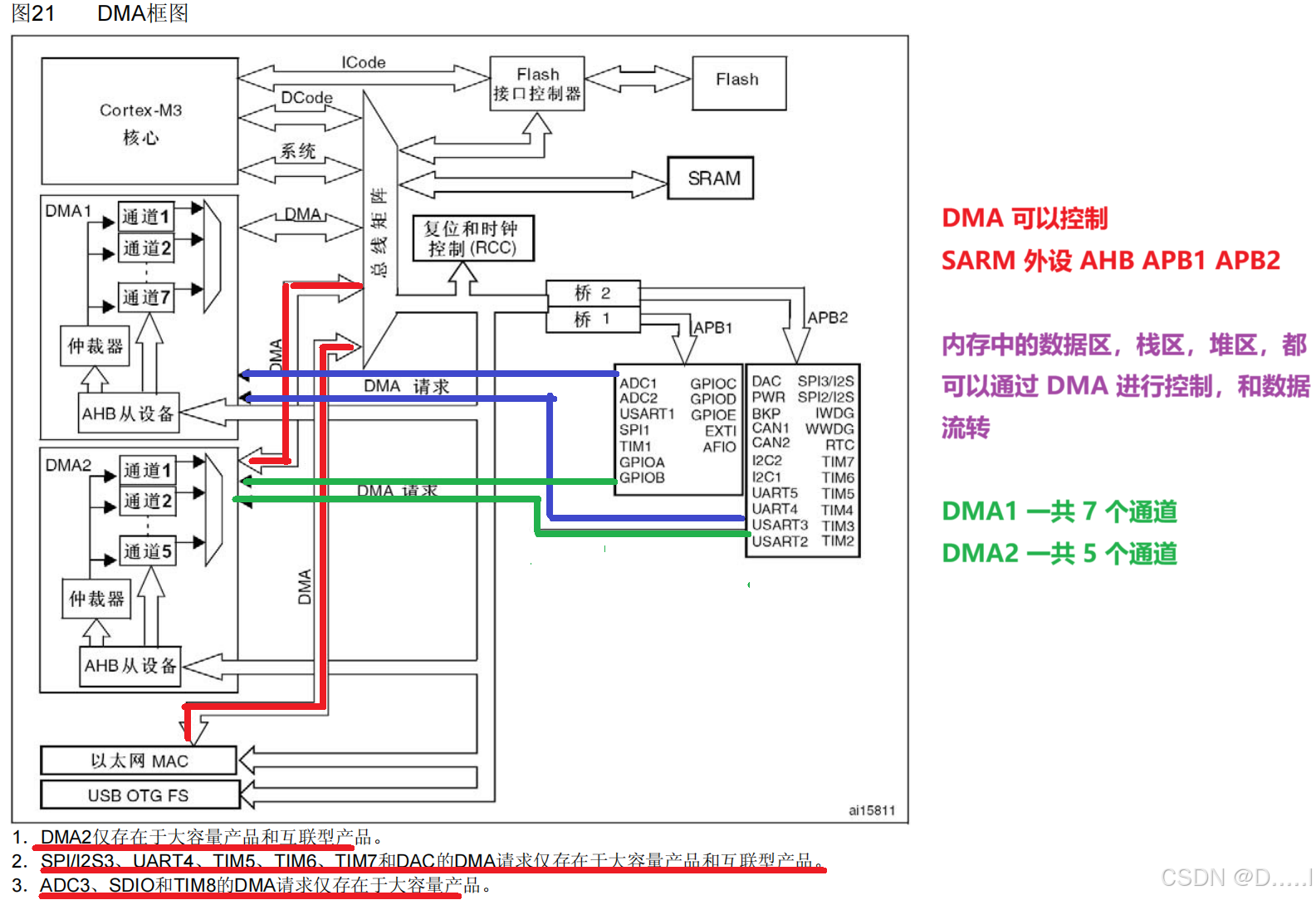

2.3 DMA 框图

28

2.4 DMA 映射关系

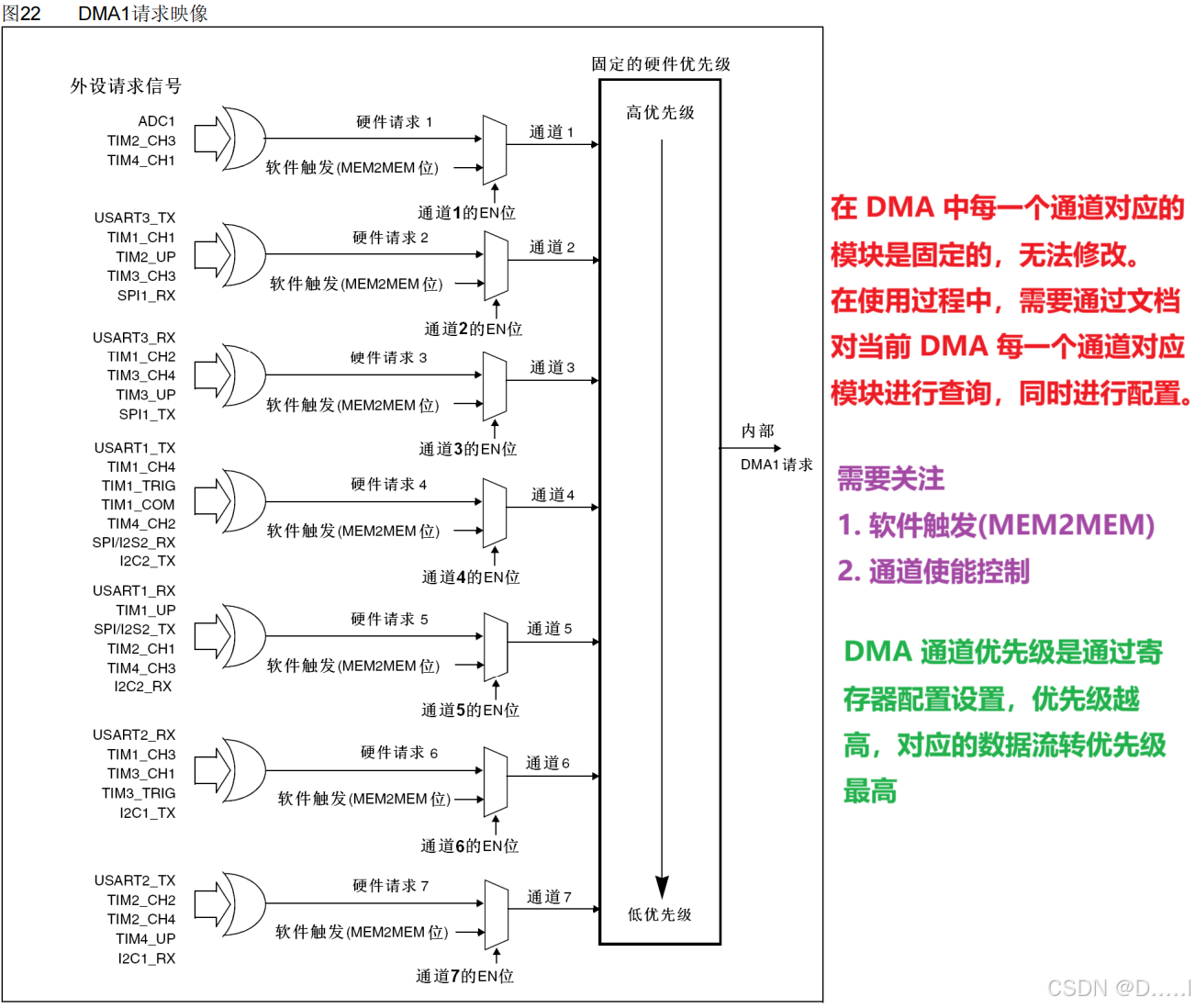

DMA1 映射关系

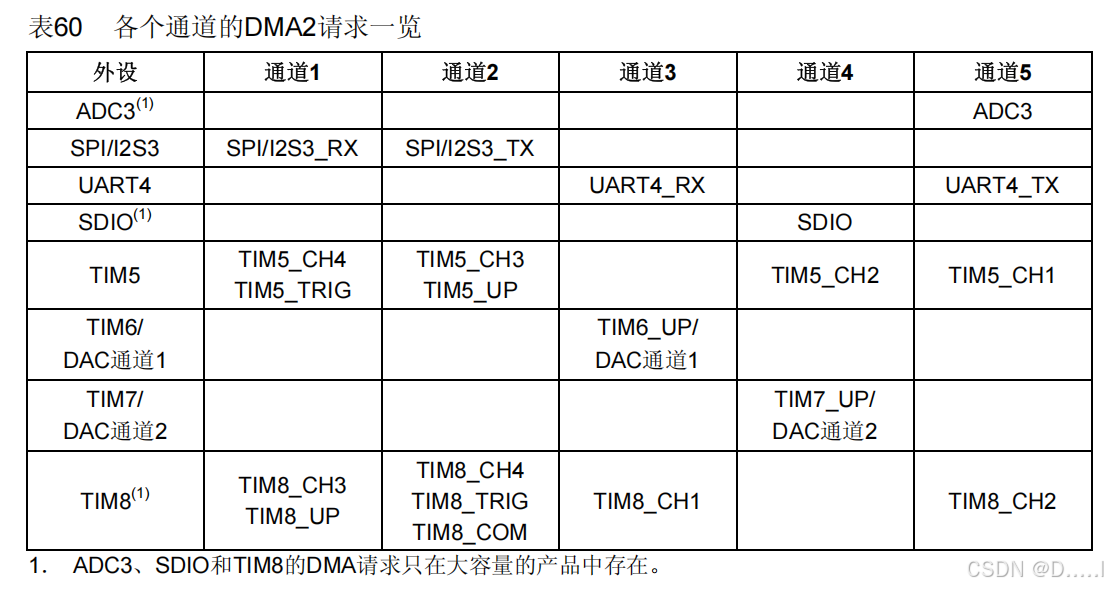

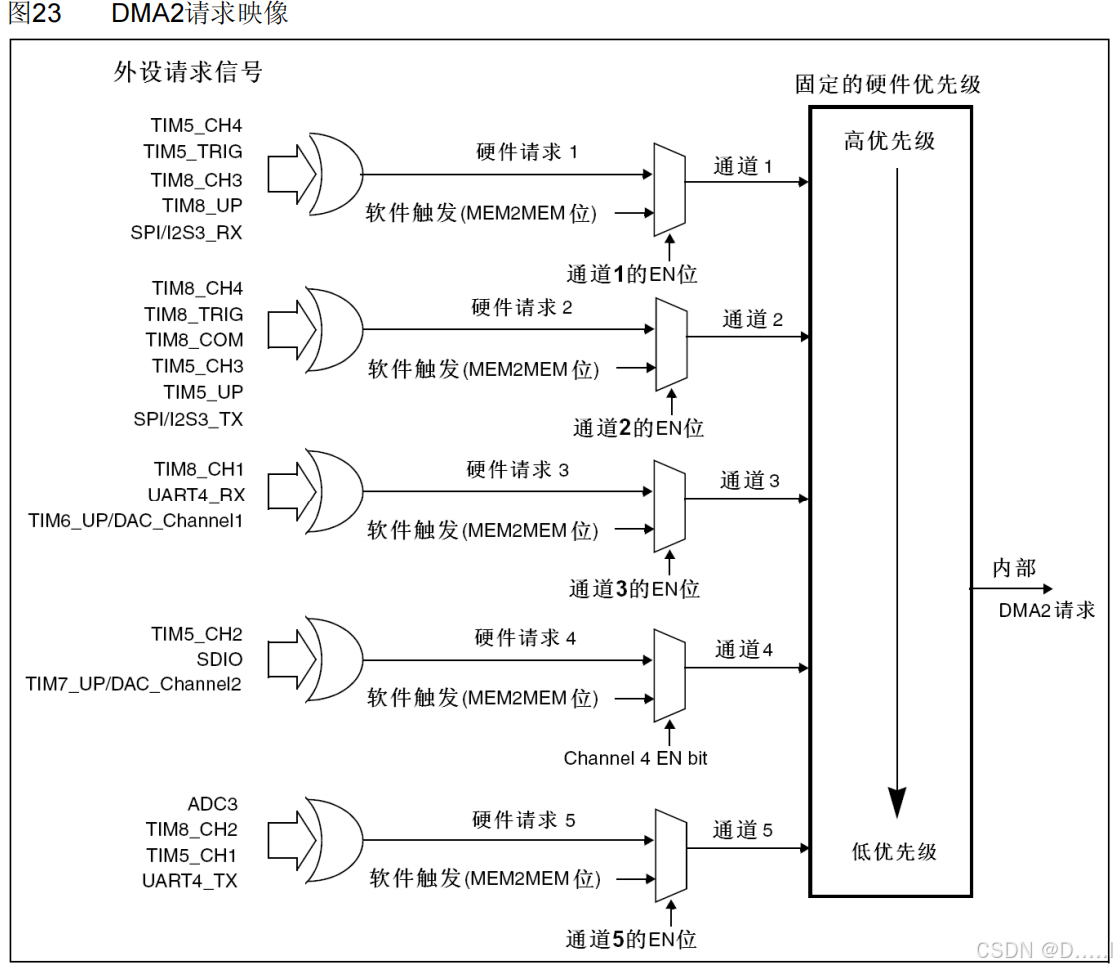

DMA2 映射关系

2.5 DMA 开发

DMA 是一个通道！！！不占用内存空间，在 MCU 内部设计预留的数据管道。】

  • 数据源 SRC
    • 【数据源地址】
    • 【数据宽度】全字，半字，字节
    • 【数据增量】从指定内存位置提取数据之后，下一次数据提取是从当前位置继续读取，还是选择读取下一个空间地址
      • 例如 ADC 转换通道
        • 规则通道：数据转换完成存储寄存器有且只有 2 个字节，每一次 ADC 转换之后的数据，都输存储到对应的指定寄存器位置，地址不变，【不设置数据增量】
        • 注入通道：数据转换完成寄存器有 4 * 16 位组成，每一组数据是占用 2 个字节，需要从注入通道中读取数据，需要设置【数据增量】，同时限制增量范围。
  • 目标地址 DEST
    • 【目标接收数据地址】
    • 【数据宽度】全字，半字，字节，通常情况下，数据源和目标地址对应的【数宽】一致
    • **【数据增量】**如果设置数据增量，下一次存储数据地址是当前地址 + 数宽。如果不设置，每一次存储数据的地址都是固定地址
      • 例如多数据存储到数组中，需要利用数据增量按照数组下标 0 ~ N 进行逐一的数据存储
      • 例如单数据存储，仅考虑当前固定地址进行数据存储操作。
2.6 DMA 开发相关寄存器

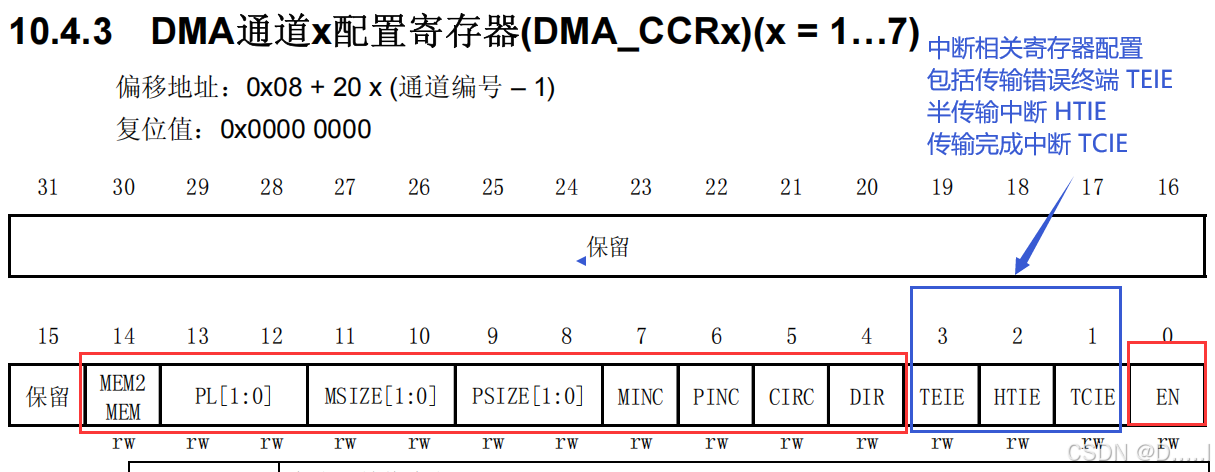

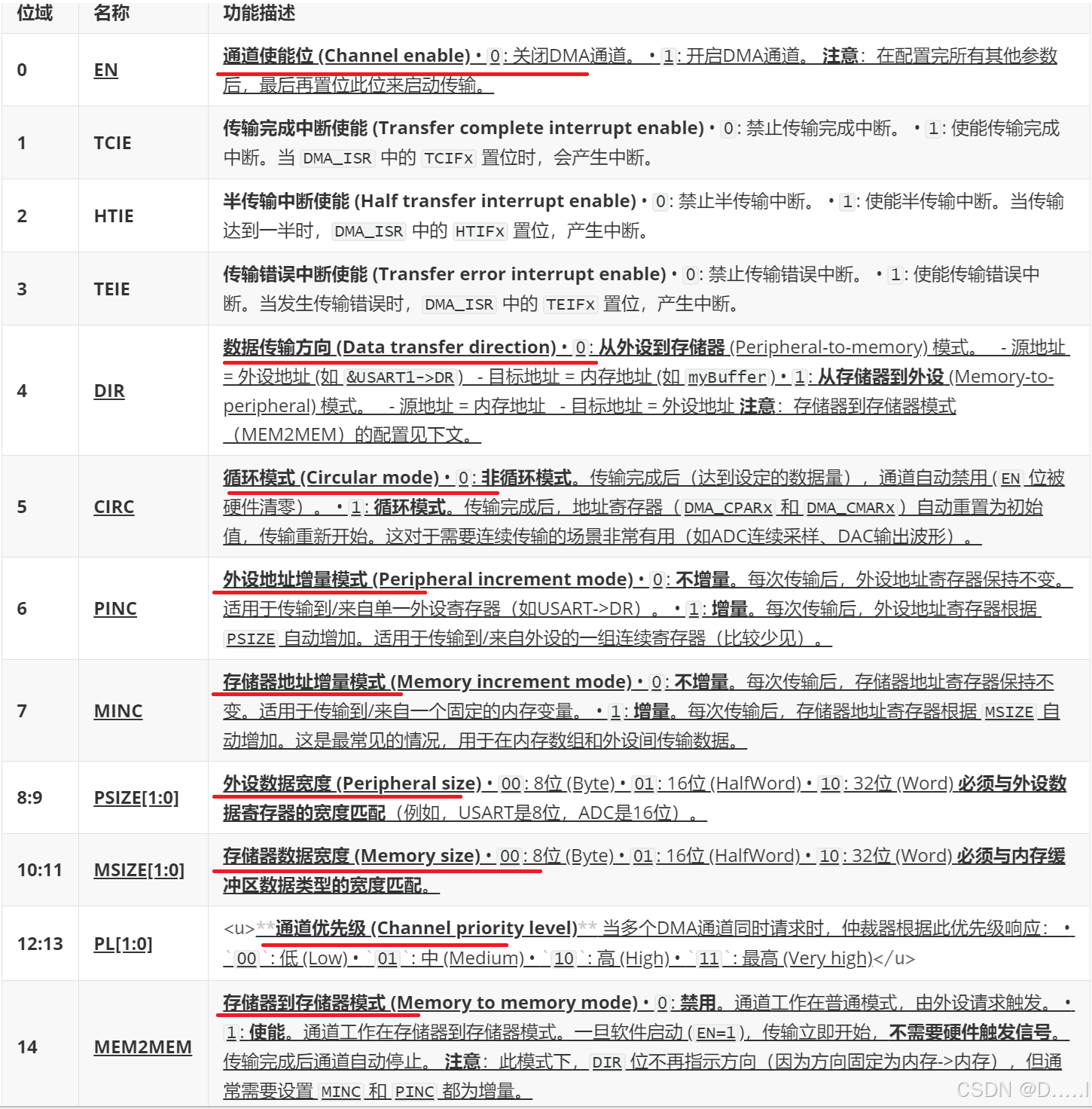

2.6.1 DMA_CCRx 寄存器

34

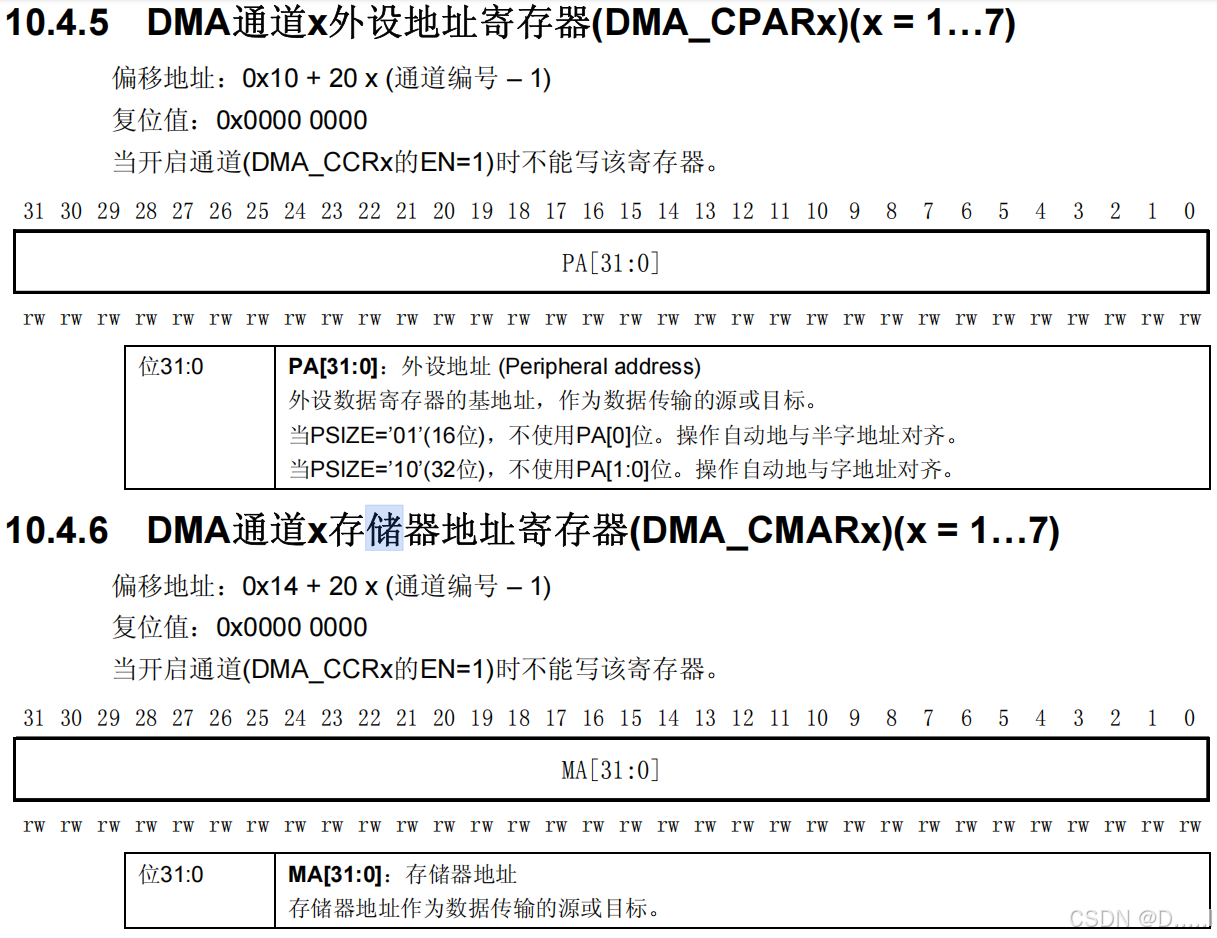

2.6.2 DMA_CPARx和DMA_CMARx

设置当前

  • 外设地址寄存器地址
  • 存储器地址寄存器地址

两个地址都存储目标内存的首地址，且根据当前选择的数宽，自动延展到目标内存

  • 例如选择 半字，当前地址是对应半字空间的首地址
  • 例如选择 全字，当前地址是对应全字空间的首地址

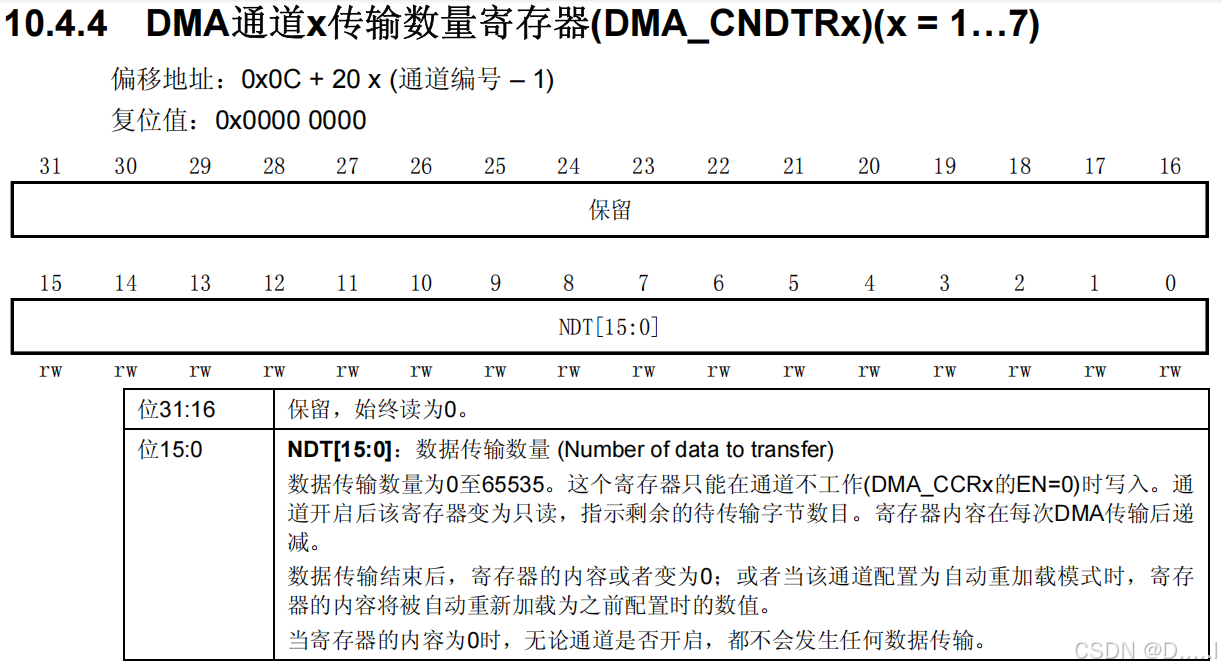

2.6.3 DMA_CNDTRx

2.7 开发流程

37

  • ADC 采样光敏传感器数据相关内容已完成开发。

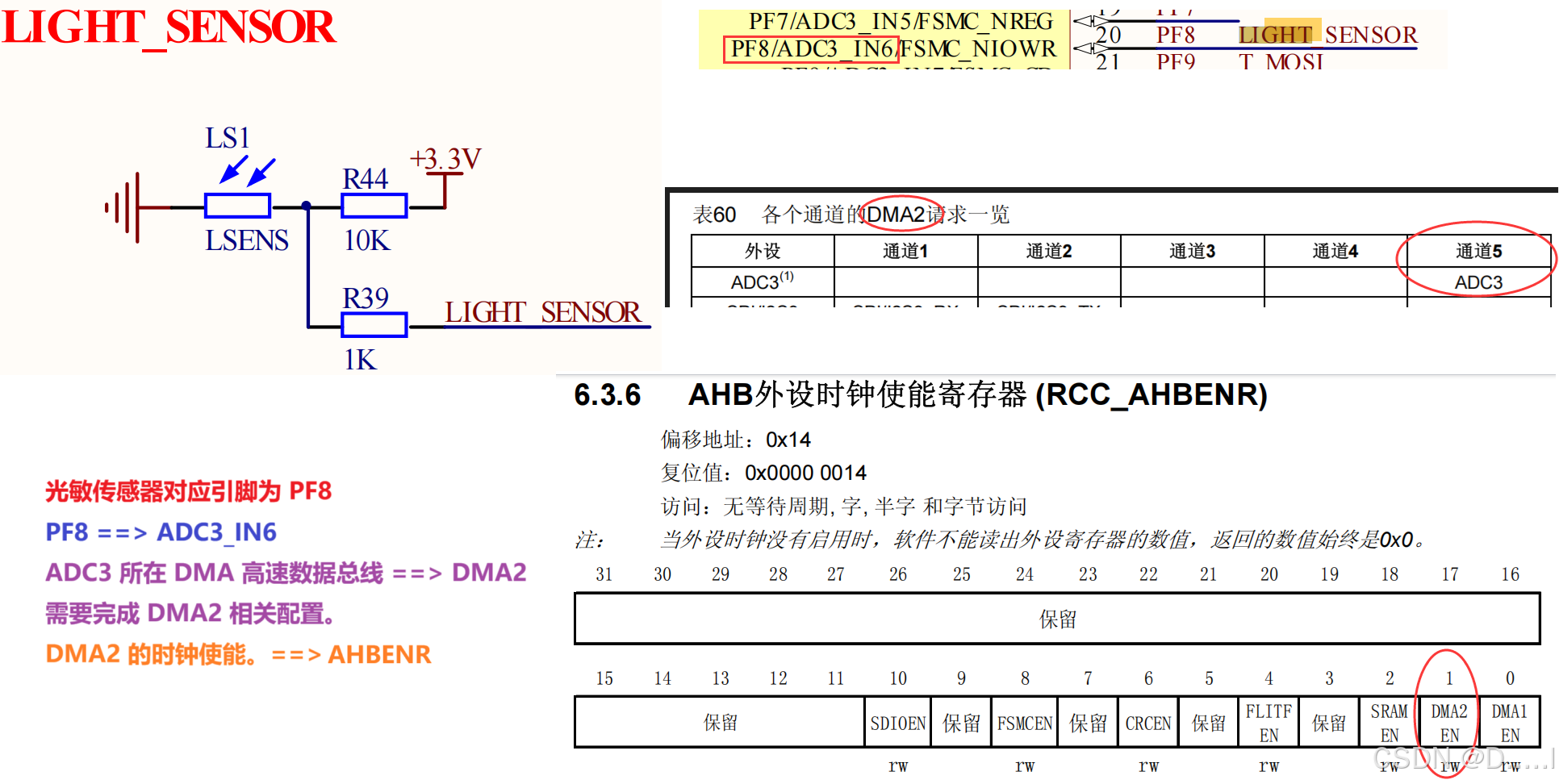

  • 根据原理分析，和 DMA 映射关系分析，需要开启 DMA2 通道 5，根据当前数据情况完成开发
  • DMA2 时钟使能 ==> AHBENR
  • DMA2 通道 5 对应源地址和目标地址处理
    • 源地址 src ==> ADC3_DR ADC3 的数据寄存器。
    • 目标地址 dst ==> 选择 u16 类型的变量作为当前数据的目标存储空间，需要提供当前变量的首地址作为 DMA 数据存储端的【目标地址】
  • DMA2_Channel5 配置
    • MEM2MEM [位14] ==> 当前数据是从 ADC 到内存，属于外设到内存，选择 0 外设到内存模式
    • PL [位 13:12] ==> 当前通道优先级，选择 11 最高，10 高， 01 中， 00 最低
    • MSZIE[位11:10] ==> 存储器数宽，对应当前用于作为存储目标的 u16 类型变量，对应数据类型占用内存空间为 2 字节，选择半字 ==> 01
    • PSZIE[位9:8] ==> 外设数据宽度，对应 ADC->DR ，考虑到 ADC 规则数据存储器为 2 个字节，当前设置为 半字 ==> 01
    • MINC[位7] > 存储器地址增量，当前数据不需要增量处理，> 0
    • PINC[位6] > 外设地址增量，当前数据不需要增量处理，> 0
    • CIRC[位5] ==> 循环模式打开，需要进行 ADC 数据连续采样 ==> 1
    • DIR[位4] ==> 当前操作是外设到内部存储器 ==> 0
    • EN[位0] ==> DMA 打开 ，需要 ==> 1
  • 0011 0101 0010 0001 ==> 0x3521
2.8 代码实现
#include "adc.h"

u16 adc_dma_value = 0;

void LSEN_Init(void)
{
	// 1. RCC 时钟使能，需要提供 GPIOF 和 ADC3
	RCC->APB2ENR |= (0x01 << 7) | (0x01 << 15);

	// 2. GPIOF --> PF8 模拟输入模式 ==> 0000
	GPIOF->CRH &= ~(0x0F);

	/*
	3. ADC 配置
	*/
	/*
	3.1 ADC 预分配倍数配置
		因为当前 STM32F103ZET6 对应 72 MHz，
		ADCCLK 不得大于 14 MHz，预分频倍数最小可以选择 6
	*/
	RCC->CFGR &= ~(0x03 << 14);
	RCC->CFGR |= (0x02 << 14);

	/*
	3.2 配置 ADC 的工作通道
		选择工作通道为 ADC3_IN6，规则通道打开一个，配置 SQ1
	*/
	ADC3->SQR1 &= ~(0x0F << 20);
	ADC3->SQR3 &= ~(0x1F);
	ADC3->SQR3 |= 0x06;

	/*
	3.3 ADC 采用周期
		采样周期选择 239.5 + 12.5 最大 ADC 采样周期，可以
		获取到更大的数据精度。
	*/
	ADC3->SMPR2 |= (0x07 << 18);

	/*
	3.4. 配置 ADC CR 寄存器相关内容
		CR1
			- DUALMOD位 [19:16] : ADC 独立模式 ==> 0000
			- SCAN [位8] :  扫描模式关闭 ==> 0
		CR2
			- SWSTART [位22] : 开始转换规则通道 ==> 1
			- EXTTRIG [位20]：规则通道的外部触发转换模式 ==> 1
			- EXTSEL [位19:17]: 选择启动规则通道组转换的外部事件 ==> 111
			- ALIGN [位11]：:数据对齐(Data alignment)  ==> 0 右对齐
			- CONT [位1]：:连续转换(Continuous conversion) ==> 1
	*/
	ADC3->CR1 &= ~(0x0F << 16);
	ADC3->CR1 &= ~(0x01 << 8);

	ADC3->CR2 &= ~(0xFFFFFFFF);
	ADC3->CR2 |= (0x01 << 22);  // SWSTART [位22] : 开始转换规则通道 ==> 1
	ADC3->CR2 |= (0x01 << 20);  // EXTTRIG [位20]：规则通道的外部触发转换模式 ==> 1
	ADC3->CR2 |= (0x07 << 17);  // EXTSEL [位19:17]: 选择启动规则通道组转换的外部事件 ==> 111
	ADC3->CR2 &= ~(0x01 << 11); // ALIGN [位11]：:数据对齐(Data alignment)  ==> 0 右对齐
	ADC3->CR2 |= (0x01 << 1);

	/*
	3.5 ADC 复位 + 校准
	ADC 自校准 + 重启过程
		- RSTCAL [位3]：:复位校准(Reset calibration) ==> 1
		- CAL [位2]：:A/D校准(A/D Calibration) ==> 1
		- ADON [位0]：:开/关A/D转换器(A/D converter ON/ OFF) ==> 1
	*/
	ADC3->CR2 &= ~(0x01); // 关闭 ADC
	Delay_ms(10);         // 延时 10 ms
	ADC3->CR2 |= 0x01;    // 打开 ADC

	/*
	开始复位校准，给予对应寄存器标志位 1，如果 ADC 复位校准结束
	对应寄存器位置硬件清除为 0
	*/
	ADC3->CR2 |= (0x01 << 3);
	// while 循环是等待当前复位校准结束
	while ((ADC3->CR2 & (0x01 << 3)));

	Delay_ms(10);

	/*
	开始 A/D 校准，给予对应寄存器标志位 1，ADC A/D 校准之后
	对应寄存器位置硬件清除为 0
	*/
	ADC3->CR2 |= (0x01 << 2);
	// while 循环是等待当前 A/D 校准结束
	while ((ADC3->CR2 & (0x01 << 2)));

	ADC3->CR2 |= 0x01;    // 打开 ADC

	/*
	【ADC3 ==> 引入 DMA 模块开发】
	*/
	/*
	DMA 开发模块
	【第一步】 DMA2 使能 同时开启 ADC3 对应的 DMA 支持
	*/
	RCC->AHBENR = (0x01 << 1);
	ADC3->CR2 |= (0x01 << 8);

	/*
	DMA 开发模块
	【第二步】 设置 DMA2_Channel5 DMA2 第五个通道
		CPAR 存储地址对应 SRC ==> ADC3->DR
		CMAR 存储地址对应 DST ==> adc_dma_value

	当前配置是将 DMA2_Channel5 通道，数据从 ADC3->DR 中提取
	利用通道转移搬运到 adc_dma_value
	*/
	DMA2_Channel5->CPAR = (uint32_t)(&(ADC3->DR));
	DMA2_Channel5->CMAR = (uint32_t)(&(adc_dma_value));

	/*
	DMA 开发模块
	【第三步】 设置 DMA2_Channel5 设置搬运存储数据个数
	*/
	DMA2_Channel5->CNDTR = 1;


	/*
	DMA 开发模块
	【第四步】配置 DMA2_Channel5 CCR 配置寄存器内容
	主要内容有
		- MEM2MEM [位14]  ==> 当前数据是从 ADC 到内存，属于外设到内存，选择 0 外设到内存模式
		- PL [位13:12]    ==> 当前通道优先级，选择 11 最高，10 高， 01 中， 00 最低
		- MSZIE [位11:10] ==> 存储器数宽，对应当前用于作为存储目标的 u16 类型变量，
								对应数据类型占用内存空间为 2 字节，选择半字 ==> 01
		- PSZIE [位9:8]   ==> 外设数据宽度，对应 ADC->DR ，考虑到 ADC 规则数据存储器
								为 2 个字节，当前设置为 半字 ==> 01
		- MINC [位7]      ==> 存储器地址增量，当前数据不需要增量处理，==> 0
		- PINC [位6]      ==> 外设地址增量，当前数据不需要增量处理，==> 0
		- CIRC [位5]      ==> 循环模式打开，需要进行 ADC 数据连续采样 ==> 1
		- DIR [位4]       ==> 当前操作是外设到内部存储器 ==> 0
		- EN [位0]        ==> DMA 打开 ，需要 ==> 1
	对应二进制数据情况
		0011 0101 0010 0001 ==> 0x3521
	*/
	DMA2_Channel5->CCR = 0;
	DMA2_Channel5->CCR = 0x3521;
}

u16 LSEN_GetValue(void)
{
	return adc_dma_value;
}
STM32 ADC和DMA
Master_0_的博客
07-04 4057
STM32 ADC和DMA简单总结
stm32f103c6 proteus 定时器触发 adc dma 仿真
01-18
STM32F103C6是意法半导体（STMicroelectronics）生产的...这个项目展示了STM32在实时数据采集和通信中的应用，结合了定时器、ADC、DMA和串口通信等多个关键功能，对于学习STM32和嵌入式系统开发具有很高的实践价值。
STM32F1系列MCU-ADC&DMA篇
m0_51319492的博客
06-03 4725
DMA可以提供外设数据寄存器和存储器(运行内存SRAM和程序存储器Flash)或存储器和存储器之间的高速数据传输，无需CPU干预，节省CPU资源12个DMA1(7个通道)，DMA2(5个通道)每个通道都支持软件(存储器与存储器之间)和特定的硬件触发(外设与存储器)DMA1(7个通道)下面给出存储器的地址Flash只读不可写，SRAM任意读写，外设寄存器看参考手册描述，但其中的数据寄存器是可以正常读写的。
stm32的adc+dma示例
p6666666668的博客
07-16 1264
// 非常关键！！！如果你没加这个函数，DMA传输一完成就触发中断，但 MCU 找不到这个中断处理函数，于是跳入默认死循环（B .）！
STM32外设之DMA&ADC多通道使用
m0_68417134的博客
10-01 1527
DMA允许外设与系统内存之间直接进行数据传输，而无需CPU的干预。这大大提高了数据传输的效率，并降低了CPU的负担。STM32的DMA控制器支持多个独立的可配置通道，每个通道都可以连接专用的硬件DMA请求，并支持软件触发。AD多通道指的是具有多个模拟输入通道的模数转换器（ADC）。这意味着MCU可以同时接收来自多个模拟信号源的输入，并将它们转换为数字信号进行处理。AD多通道使得MCU可以同时获取多个模拟信号，适用于需要采集多个传感器数据或监控多个模拟信号的应用。
STM32 HAL库ADC+DMA采集详解
2301_80825409的博客
03-09 6815
最近在用ADC采集电压时发现一个问题，就是一个adc如果开启多个通道，无法直接对指定通道利用HAL库函数对它进行采集。本文详细介绍STM32 HAL库下ADC多通道采集的几种实现方式，包括基础配置、DMA传输以及实际应用示例。
STM32 单片机开发 - ADC 和 DMA
2301_81501694的博客
09-23 1058
本文介绍了STM32U575RIT6微控制器的ADC和DMA功能。
STM32外设学习之ADC
weixin_51551858的博客
06-11 1586
12位逐次逼近型ADC，1us转换时间 输入电压范围：0~3.3V，转换结果范围：0~409518个输入通道，可测量16个外部和2个内部信号源规则组和注入组两个转换单元模拟看门狗自动监测输入电压范围 STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道。
STM32中ADC与DMA的简单实现原理
2403_83140858的博客
10-27 760
ADC在扫描模式下每次读取一个通道，进行DMA转换，DMA传输计数器减一，所以将DMA最大计数值设置和ADC通道总数相同，等到ADC所有通道读取完，DMA传输计数器值同时置零，DMA转化结束。
STM32HAL开启DMA+ADC采集电压
2202_75284023的博客
06-28 569
然后bat_Value=(Batter_ADC1[0]+Batter_ADC1[1]+Batter_ADC1[2])*BAT_CONSTANT;接着调用HAL_ADC_Start_DMA(&hadc1,(uint32_t*)&Batter_ADC1,6);首先在初始化代码中，调用HAL_ADCEx_Calibration_Start来进行ADC较准。使能DMA传输数据，因为ADC是12个字节，所以用HalfWork(16个字节)就足够了。4095是ADC的最大值，3.3是采样的最大电压。
STM32CubeMX教程14 ADC - 多通道DMA转换
热门推荐
lc_guo的博客
12-31 1万+
使用STM32CubeMX软件配置STM32F407开发板的ADC实现ADC多通道DMA采集，具体为使用ADC_IN5/6/7三个通道进行DMA连续ADC转换
STM32使用ADC获取内部温度传感器数据输出（DMA方式实现）
12-28
在本教程中，我们将深入探讨如何使用STM32的ADC（Analog-to-Digital Converter，模拟到数字转换器）和DMA（Direct Memory Access，直接内存访问）功能来获取并处理内部温度传感器的数据。 首先，ADC是STM32中一个...
stm32f103 非DMA 多路ADC采集
03-23
STM32F103系列微控制器是基于ARM Cortex-M3内核的高效能、低成本芯片，广泛应用在各种嵌入式系统设计中。在这款MCU中，集成有多通道模拟数字转换器（ADC），用于将模拟信号转换为数字信号，以便进行数字处理。在不...
STM32Cubemx配置ADC多通道DMA转换，平均滤波算法
05-30
STM32CubeMX是一款强大的STM32微控制器配置工具，由STMicroelectronics提供，它允许开发者轻松地配置和初始化MCU的各种外设，包括ADC（模拟数字转换器）、DMA（直接内存访问）等。在本项目中，我们将讨论如何利用STM...
STM32f1xx ADC+TIMER+DMA控制采样率
03-20
在这个项目中，我们关注的是如何利用STM32F1xx的模拟数字转换器（ADC）、定时器（TIMER）以及直接存储访问（DMA）来实现自定义的采样率控制。以下是关于这些知识点的详细说明： 1. **STM32F1xx ADC**：STM32F1xx的...
【无标题】
KWTXX的博客
10-22 807
您只需将0–10V 可调直流电源（通过 USB 接口）接入原电路的电池（BAT）输入位置，并做好滤波与保护，即可为整个音频功放供电。通过调节外部电源电压（如从 5V 调到 9V），可改变最大输出音量；通过电位器，可精细调节当前音量；USB 接口方便连接实验室电源或定制适配器。如果您需要，我也可以帮您在 Multisim 中画出这个带 USB 电源输入的完整电路图结构，或提供元件清单！是否还需要加入电压显示（如 LED 指示）或过压保护？欢迎继续补充需求！🔌。
深入浅出：I²C多路复用器PCA9546详解 - 解决地址冲突，扩展你的I²C总线
深耕嵌入式领用多年， 致力于分享嵌入式领域技术!
10-22 513
深入浅出：I²C多路复用器PCA9546详解 - 解决地址冲突，扩展你的I²C总线
RT-Thread Studio 正式支持GD32H7高性能系列MCU | 技术集结
最新发布
rtthreadiotos的博客
10-24 297
RT-Thread 与兆易创新（GigaDevice）作为战略合作伙伴，始终以推动MCU芯片生态繁荣为共同使命。我们计划将 RT-Thread Studio 的支持范围扩展至兆易创新的更多产品系列，持续为开发者带来更丰富的选择与更高效的开发体验。RT-Thread Studio现已全面适配GD32H7系列芯片，支持基于该系列芯片的工程创建，为高性能应用场景提供坚实的技术支撑与开发便利。想要在RT-Thread平台或社区投放内容？RT-Thread已开放对接窗口，11月10号即将发布。11月10号即将发布。
合泰单片机之点亮开发板的所有LED灯
qq_43525512的博客
10-22 764
PAWUn： PA 口引脚唤醒功能控制0： 除能1： 使能PAPUn/PBPUn/PCPUn/PDPUn： 输入 / 输出引脚上拉功能控制0： 除能1： 使能PAn/PBn/PCn/PDn： 输入 / 输出口数据位0： 数据 01： 数据 1PACn/PBCn/PCCn/PDCn： 输入 / 输出引脚类型选择0： 输出1： 输入_pac3 = 0;//设置为输出_pa3 = 0;//引脚输出低电平PAWUn： PA 口引脚唤醒功能控制0： 除能。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
