三、UPC-E

UPC-E

1、概述

UPC-E码又称UPC缩短码，是UPC-A码的简化模式，UPC-E商品条码不含中间的分隔符，从左到右是有左侧空白区、起始字符、数据字符、终止字符、右侧空白区，以及供人识别的字符组成。

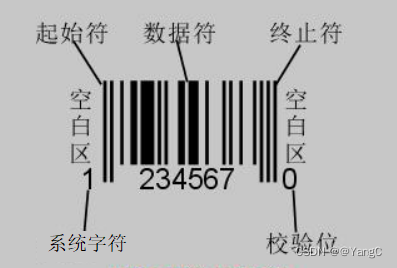

2、条码的组成

UPC-E有8位数字构成 ， 1位系统字符 + 6位数据字符 + 1位检验字符。条码格式如下：

区域划分：

左侧空白区	起始符	数据符	校验符	终止符	右侧空白区
9个模块	3个模块	42个模块	7个模块	6个模块	9个模块

代码划分：

系统字符	数据字符	校验码
1位数字	6位数字	1位数字

3、编码解析

1. 左侧空白区
   位于条码的最左侧，其最小宽度为9个条形模块宽度
2. 系统字符
   系统字符是不用条码符号表示的，系统字符不是 0 就是 1 。
3. 起始符
   位于左侧空白区的右侧，表示信息开始的特殊符号，由3个条形模块组成，逻辑为101（1代表细黑，0代表细白）。
4. 数据符
   数据符有6位数字信息，由42个条形模块组成，每个数字对应7个条形模块。数据符有A、B两类编码，通过校验码来选择数据符选择的编码逻辑。
5. 校验码
   校验码也不用条码符号表示，主要功能是用于数据字符的编码逻辑选择。
6. 终止符
   表示信息结束的特殊符号，由6个条形模块组成，逻辑为010101（1代表细黑，0代表细白）。
7. 右侧空白区
   位于条码的最右侧，其最小宽度为9个条形模块宽度

编码逻辑：

校验码	系统字符为 0	系统字符为 1
0	BBBAAA	AAABBB
1	BBABAA	AABABB
2	BBAABA	AABBAB
3	BBAAAB	AABBBA
4	BABBAA	ABAABB
5	BAABBA	ABBAAB
6	BAAABB	ABBBAA
7	BABABA	ABABAB
8	BABAAB	ABABBA
9	BAABAB	ABBABA

A、B类编码说明：

数字	A类编码	B类编码
0	0001101	0100111
1	0011001	0110011
2	0010011	0011011
3	0111101	0100001
4	0100011	0011101
5	0110001	0111001
6	0101111	0000101
7	0111011	0010001
8	0111011	0001001
9	0001011	0010111

Zero Compressed UPC-E

To allow the use of UPC barcodes on smaller packages where a full 12-digit barcode may not fit, a ‘zero-compressed’ version of UPC was developed called UPC-E. This symbology differs from UPC-A in that it only uses a 6-digit code, does not use middle guard bars, and the end bit pattern (E) becomes 010101. The way in which a 6-digit UPC-E relates to a 12-digit UPC-A is determined by the last (right-hand most) digit. With the manufacturer code represented by X’s, and product code by N’s then:

Last digit	UPC-E equivalent is	UPC-A equivalent is
0	XXNNN0	0XX000-00NNN + check
1	XXNNN1	0XX100-00NNN + check
2	XXNNN2	0XX200-00NNN + check
3	XXXNN3	0XXX00-000NN + check
4	XXXXN4	0XXXX0-0000N + check
5	XXXXX5	0XXXXX-00005 + check
6	XXXXX6	0XXXXX-00006 + check
7	XXXXX7	0XXXXX-00007 + check
8	XXXXX8	0XXXXX-00008 + check
9	XXXXX9	0XXXXX-00009 + check

校验位计算

1、先将 upc-e 转成 upc-a
2、使用upc-a校验位计算方法计算
例如：upc-a 码： 012587700457 （7是校验位）

//c1 = (0+2+8+7+0+5)×3＝66;
//c2 = (1+5+7+0+4)＝17;
c1 = (0+2+8+7+0+5)×3;
c2 = (1+5+7+0+4);
CC = (C1 + C2)%10;
C = 10 - CC;
if(10 == C)
	C = 0;
