麦克斯韦张量法(1)
应用场合及研究方向
一般情况下是根据负载气隙磁密波形FFT结果,应用麦克斯韦应力张量法计算电机转矩,并与有限元软件计算结果进行对比分析。研究方向通常是偏向磁场解析和磁场调制。

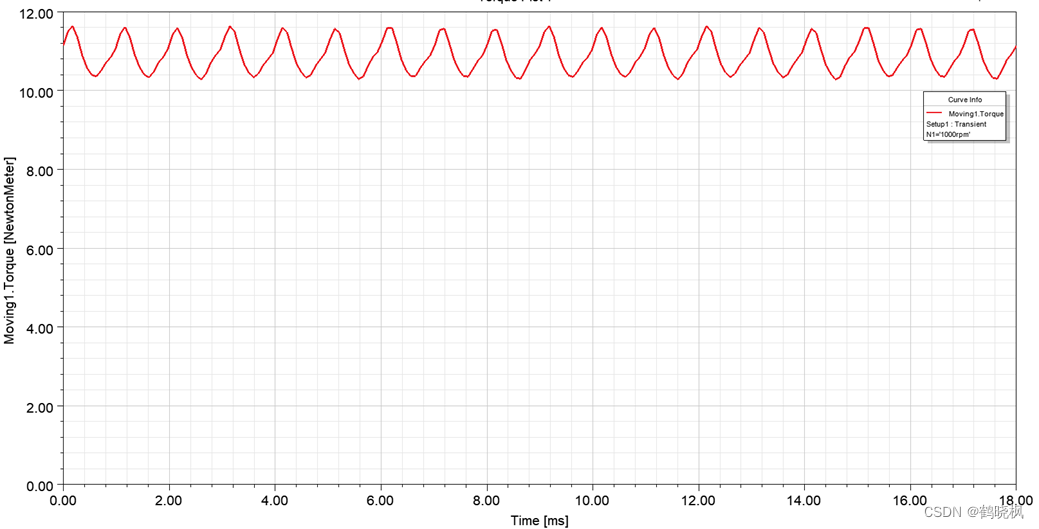

上图是关于时间的转矩波形图,可以看到电磁转矩是呈现周期性波动,且每一时刻下对应的转矩值有高有低。这是可以用有限元软件仿真得到的结果,而对于我们自己解析的话,应用张量法也是可以得到与和它一致的转矩波形。

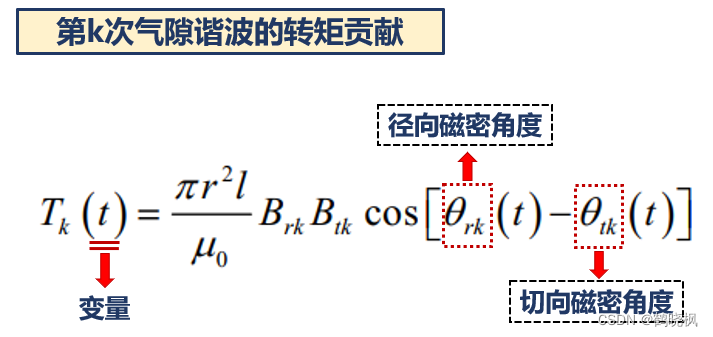

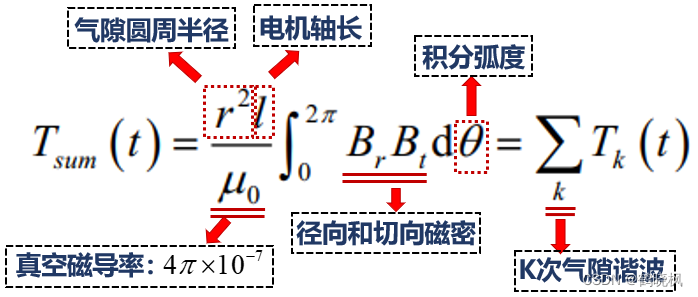

上式是常用到的计算转矩的张量法公式,其中的各项参数均有标注。宏观上我们可以理解为,张量法是利用切向和径向的负载气隙磁密来计算转矩的。微观上磁密波形也是各阶次谐波磁密叠加而成,因此转矩也可以理解为各阶次气隙磁密作用产生的转矩叠加而成。
如果自己在matlab中编程的话,可以参考该式,对于切向和径向磁密的获取及其角度都是可以通过有限元软件仿真得到的。
下期分享麦克斯韦应力张量法的实操应用。
如有永磁电机问题可以关注下我的B站账号哦!!!
