如何在AnsoftMaxwell软件里，使用麦克斯韦应力张量计算直线电机的切向力？

提前准备：
1、在AnsoftMaxwell中绘制直线电机的二维模型；
2、选择的处理器是静磁场下；
2、在气隙的中间绘制一条直线，命名为gline。
接下来将开始介绍如何用麦克斯韦应力张量计算切向力，其公式为：

Lw是动子的轭长；Bx是气隙线上切向磁密；By是气隙线上的法向磁密。
操作步骤：

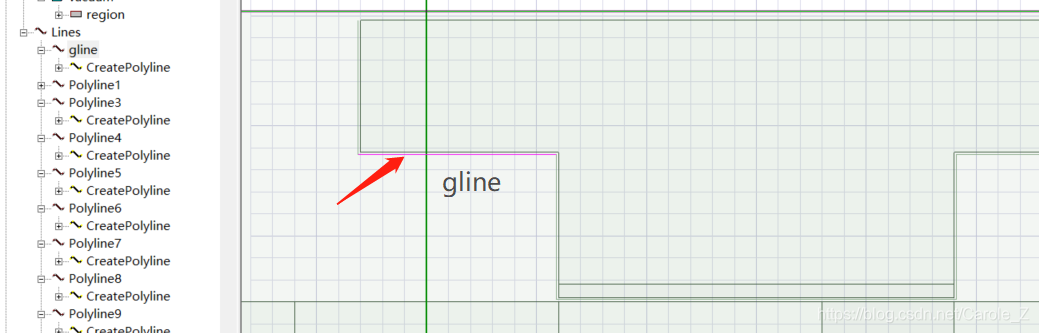

第一步：下图是电机气隙中的一条直线；

第二步：

第三步：

第四步：

第五步：

第六步：

第七步：

第八步：

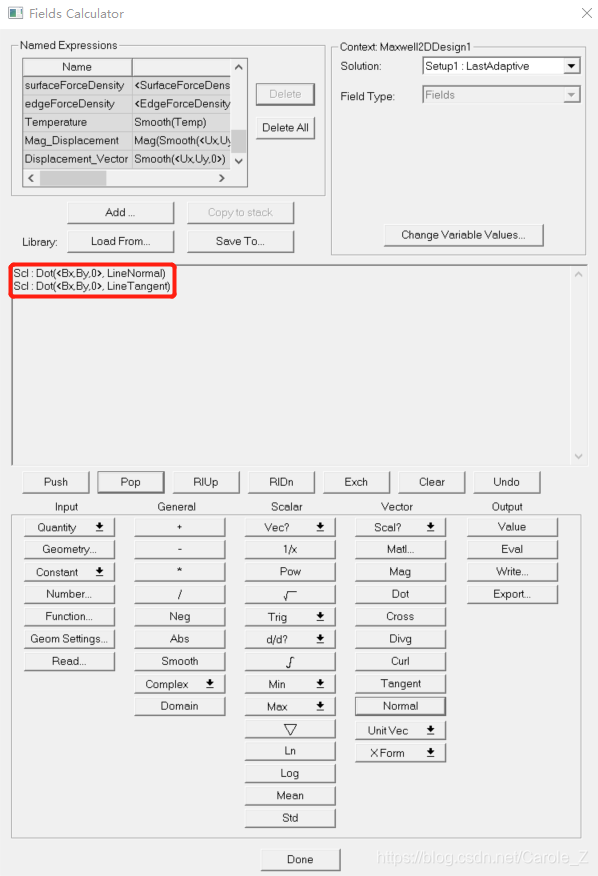

第九步：继续计算法向磁密，需要重复第三步到第八步的操作，但是注意的第六步不再是点击Tangent而是点击Normal。得到如下结果：

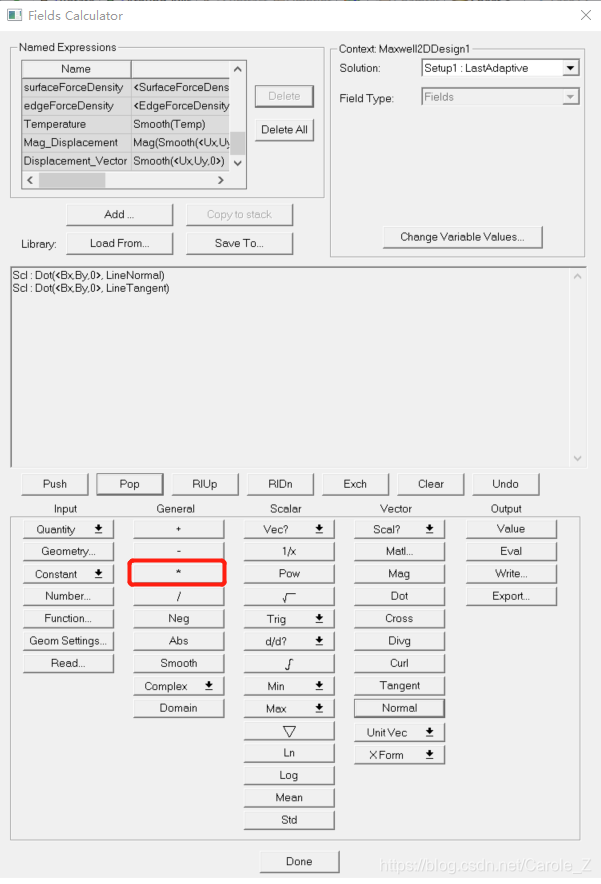

第十步：切向磁密乘以法向磁密

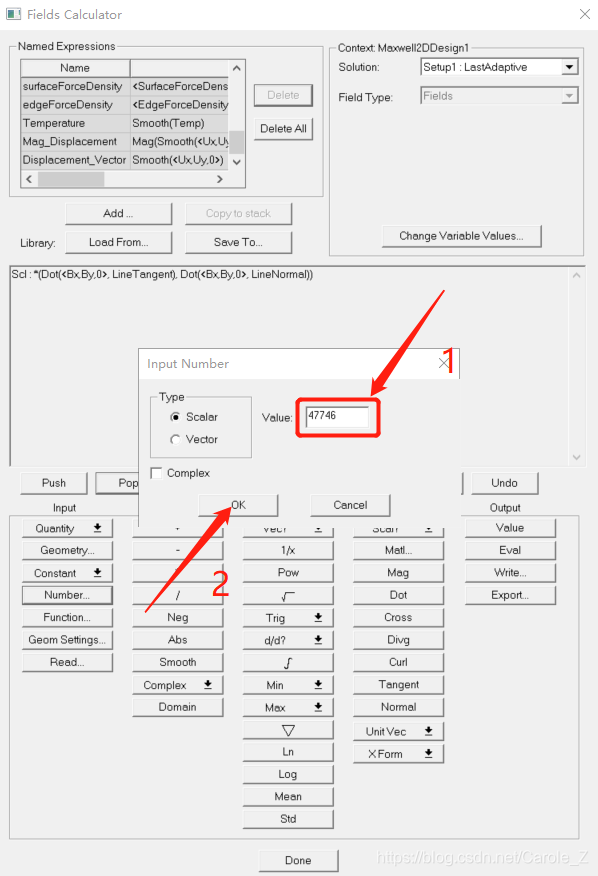

第十一步：本次仿真模型的参数Lw/u0为47746

第十二步：

第十三步：

第十四步：

第十五步：

第十六步：

第十七步：

第十八步：

第十九步：

第二十步：进行仿真后，点击下图的结果

第二十一步：

按照以上步骤即可完成切向力的计算。
由于本人平时不仅要做课题还要给老板打工，有点忙，所以文章写得有点粗糙。但是主要还是为那些和我一样做电机但是没地方学习的朋友提供一份自己的经验，大家有问题可以在下方提问，我看到会及时回答的。
