IBM Rational Rose Enterprise Edition 使用总结及教程

如何用正向工程形成java代码框架

点击Tools——>点击Options

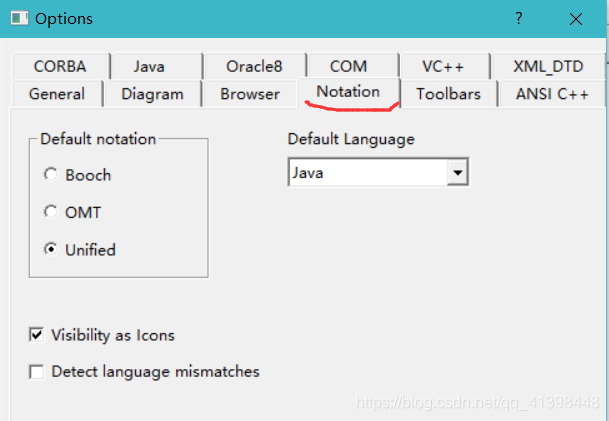

出现界面 然后点击Notation  看到Default Language  下滑栏 选择到Java  最终结果如下图  选定后点击确定

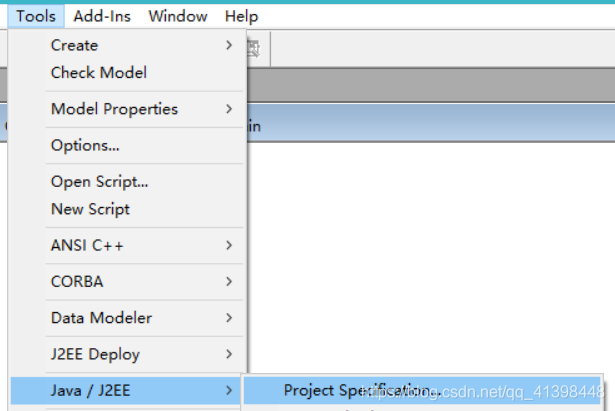

之后点击

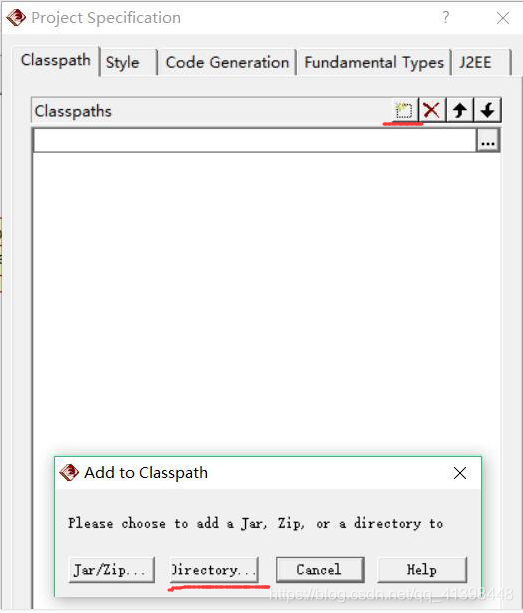

创建生成代码路径  点击后出现图片  然后点击红线所在位置 创建一个文件夹

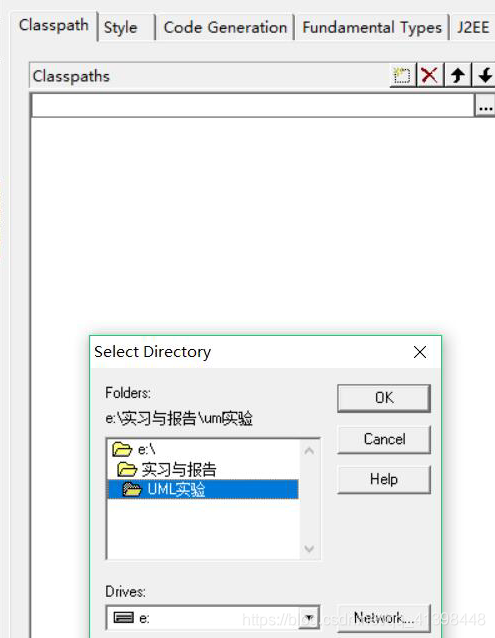

点击 Directory

选择一个文件夹作为保存 完了之后点击OK

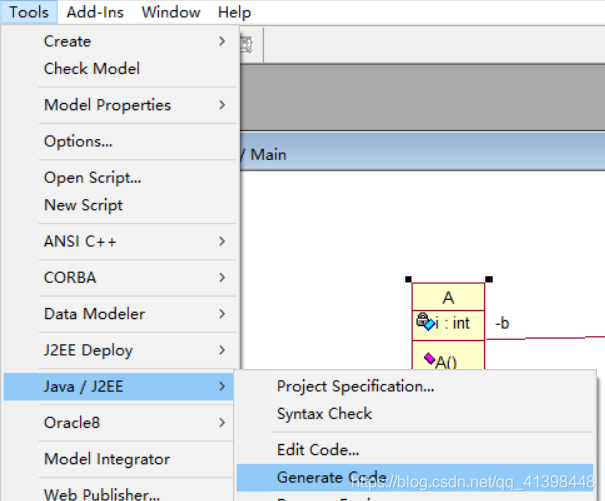

左键选中类图之后 再点击

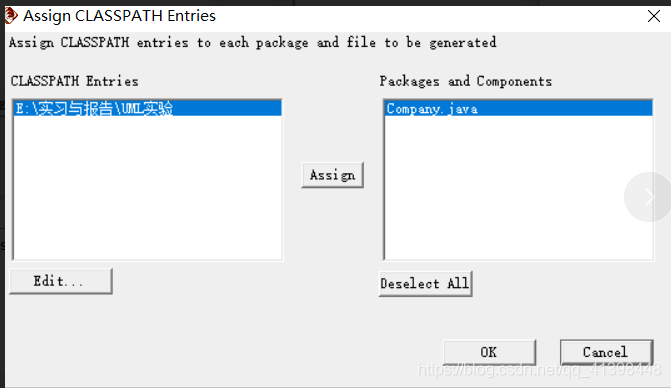

点击之后就会出现

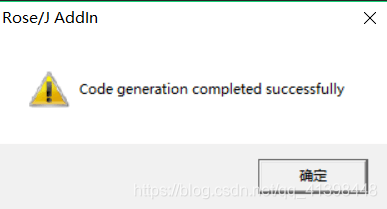

OK会就可以生成代码了

在保存的文件夹查看即可







如何增加关联的多种性

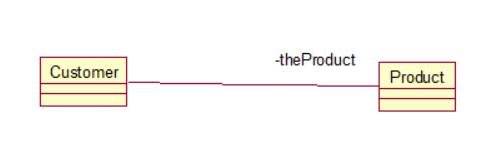

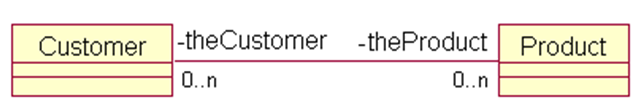

用此图来举例

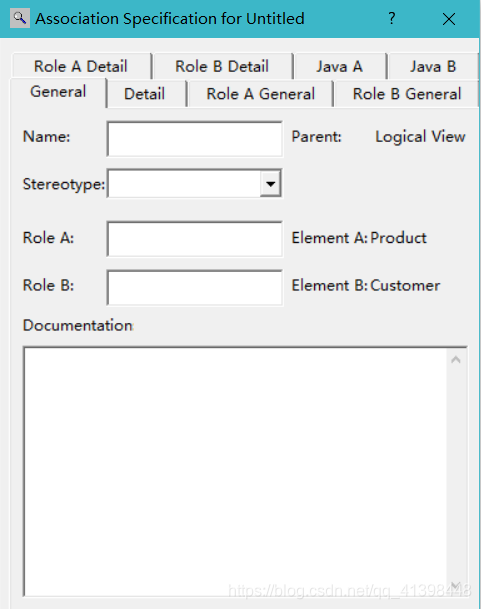

双击击直线 出现

 有图可以看出 Role A:  是Product   Role B: 是Customer

那么双向关联直线 如何添加-theCustomer 和 theProduct ?

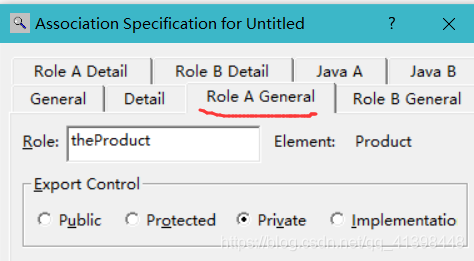

在上图基础上  点击Role A General

点击确定后 就可以看用例图会出现 -theProduct了   可以在Export Control 选择属性 公有 受保护 私有

 添加-theCustomer 就在Role B General 添加即可



如何在关联关系 添加 0..n

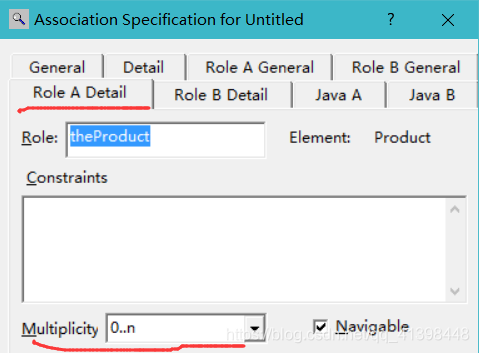

点击 Role A Detail

在 Multiplicity 下拉框 选择 0..n即可

  在Customer 类那边加入0

.n  选择 Role B Detail



如何在类图中添加  属性 和 方法

   点击类图 右键  就可以看到界面

New Attribute  是新建属性  New Operation 是新建方法

选择之后 属性和对象都可以在类图显示出来了 左键点击 还可以选择属性可见性   如果属性有类型 就直接打出来即可  例如

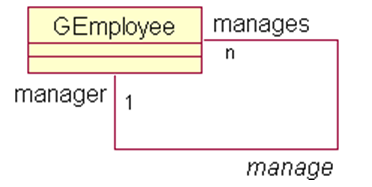

如何画出自反关系的类图

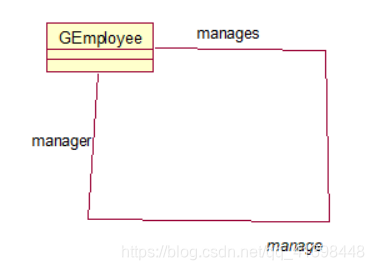

以此图作为例子

  画出类图之后 使用 工具栏的

画出上图的线  停顿几次就好

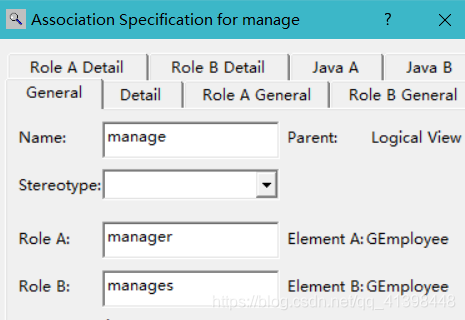

双击线段 添加名字 就可以画好类图了

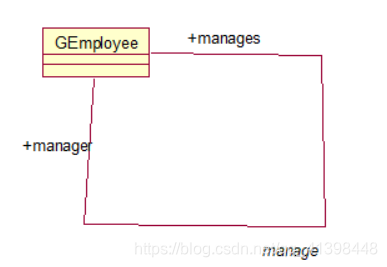

但是 manager  manages 会出现 + 就像此图

原因是  他们的  默认属性是public  在点击这两个修改   为  Implementation 即可



如何弄出  聚合关系 组合关系  约束条件

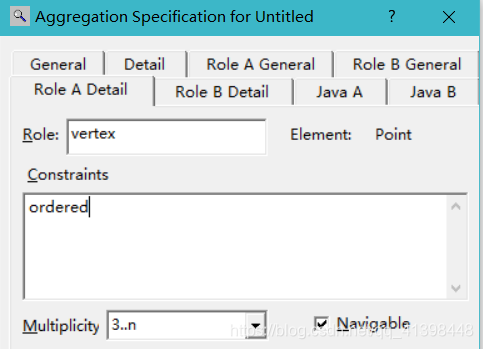

在Role A Detail 添加 以下就可以出现所要的类图   Constraints 是约束性条件 在框框里填写约束条件即可







在工具栏添加  聚合关系

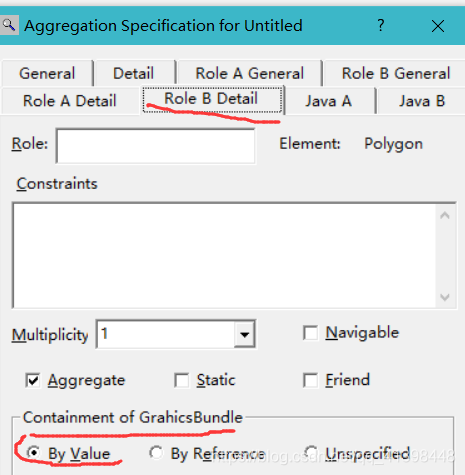

如果需要添加组合关系 点击直线  选择 四边形那一边的 Role  如例子 四边形那边是 Role B   如下操作 聚合关系 就变成组合关系



如何在类图中不显示属性可见性的图标

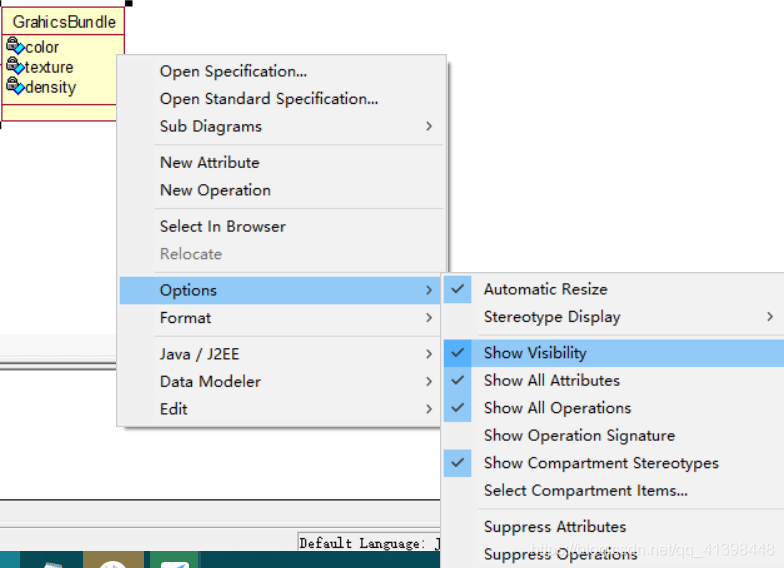

例子   点击类图 右键



 选择 Show Visibility  属性可见性就消失了



如何在两个关联关系加上约束关系

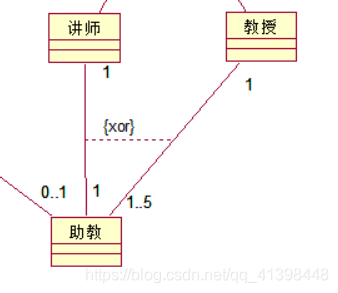

  用此图作为例子

助教和讲师有关联关系  助教也和教授也有关联关系

但是成为助教就不能成为教授  他们之间含有异或关系

所以用



连接两个关系关系 并且加上约束条件

如何在类图中添加类版型



以此图作为例子     <<entity>>是类版型的实体类

创建好类图

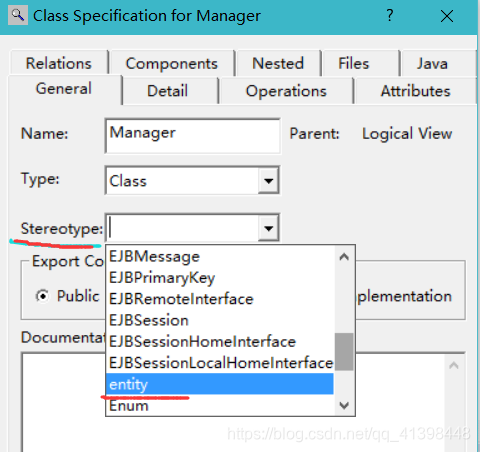

  右键点击类图 选择

    如果选择其他类版型  可以在下拉框继续寻找

点击OK之后  会出现Icon形式的图

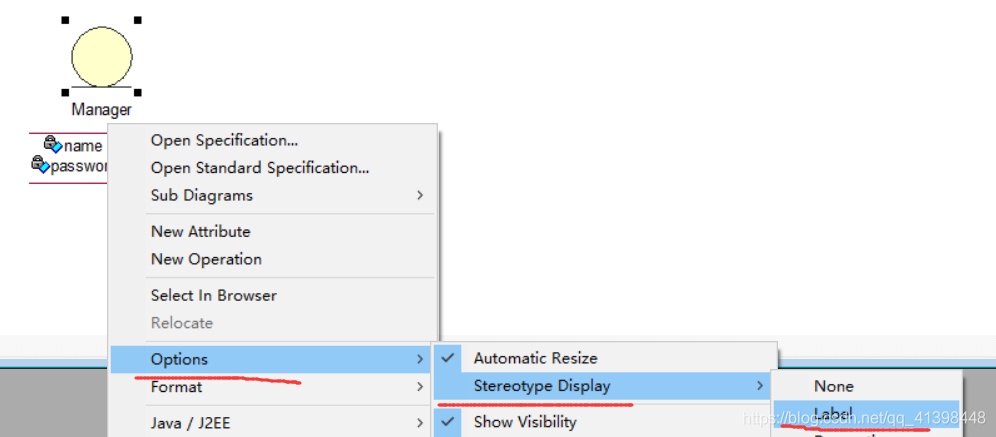

右键点击图   选择Label之后   就可以恢复到 目标的图

如何在依赖关系添加关键词

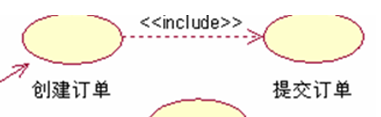

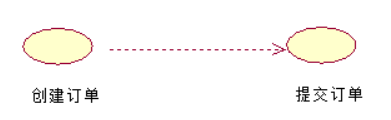

以此图作为例子

    双击  虚线箭头

    出现界面可以选择依赖关键词

如何在方法中添加参数

在 Rational Rose 软件中  参数名是默认不显示的  即使在方法（）中添加东西 也是不显示的

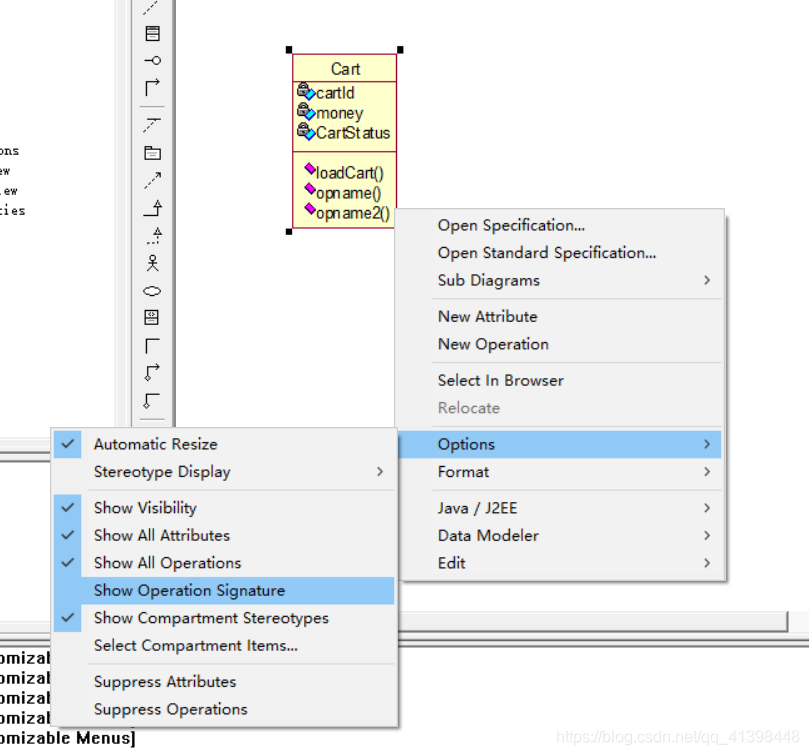

 创建类图 并且 有方法之后  右击选中类图 出现



选中 Show Operation Signature 之后   就可以在方法中 括号 添加参数 就可以显示出来了

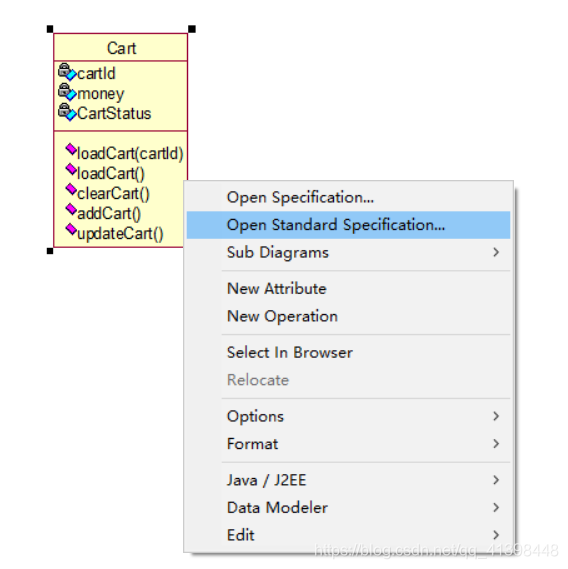

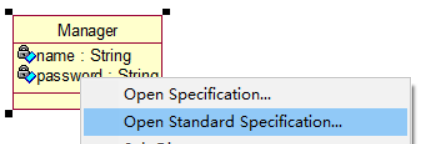

或者右击类图 出现

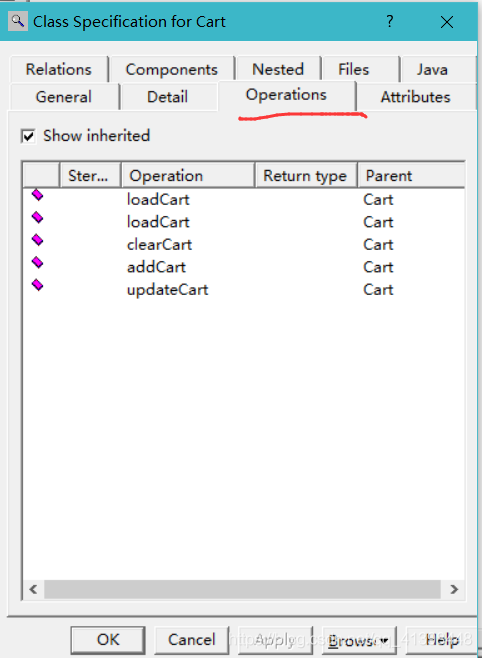

然后出现界面

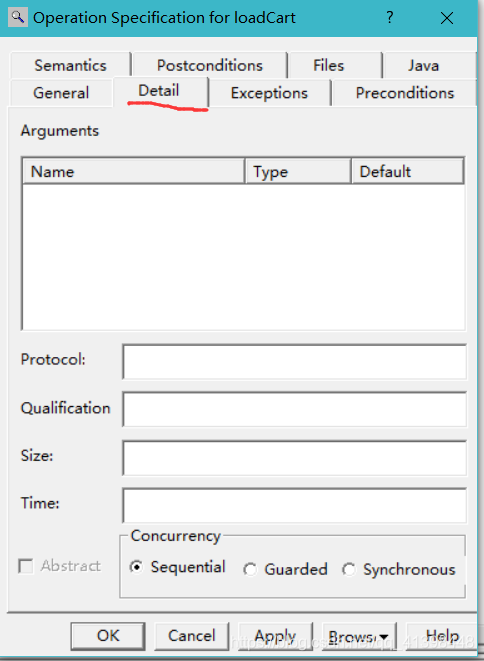

选中某一个方法 我这里 选中的是 loadCart  出现界面 并且 选中 Detail

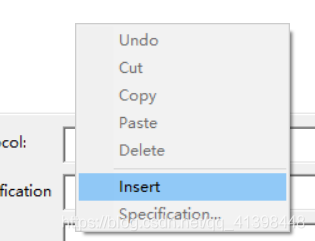

在name的空白处 右键 选择



然后输入参数名即可

弄好之后 选择ok  就可以在类图中 看到 方法 中 带有参数了

如何在包图中添加类

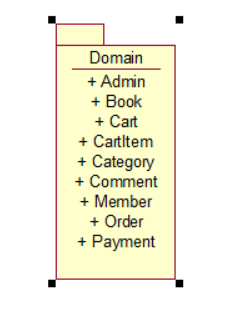

以此图作为例子

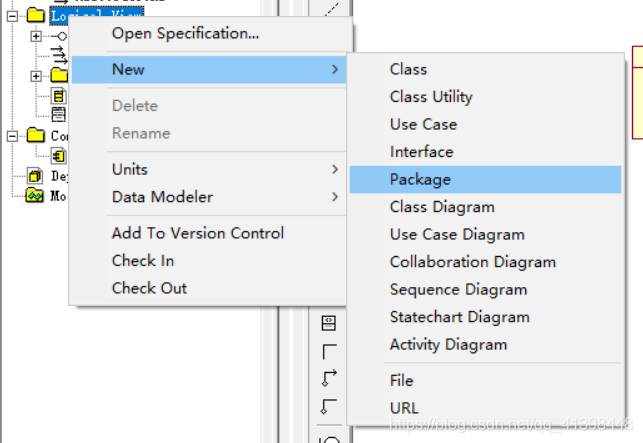

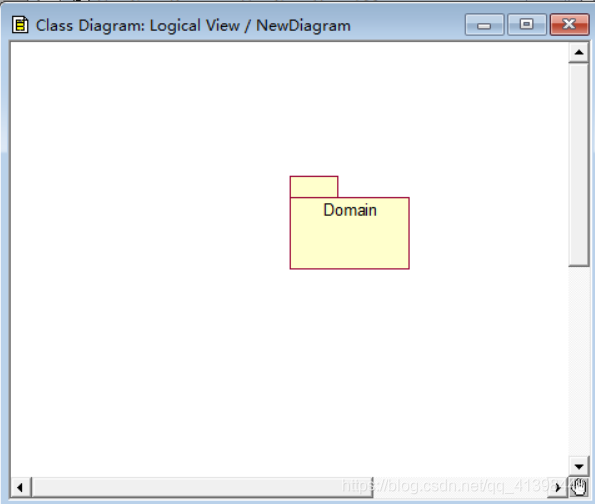

    首先  先创建好一个 包

然后在包中 创建相关的 类图

     之后  把包拖入

右键选择 包图

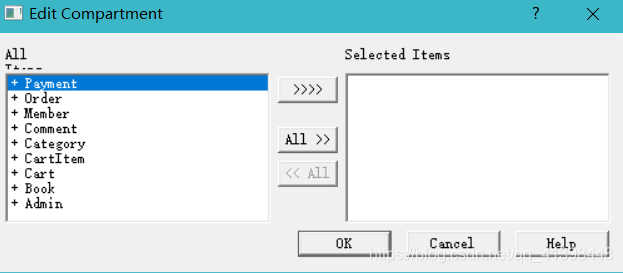

   在包中加入相关的类

选好之后   点击 OK 就可以在视图中 看到包图 已经加入相关的类了
