AuToCad采用c#二次开发自动加载插件要点总结

        在AutoCad中，二次开发一般选用c#进行编程，c#语言具备完善、强大的api生态和桌面端系统开发生态，能够满足cad插件系统性、复杂性功能开发的需求。

        使用c#进行开发的第一步则是在启动插件时，能够自动打开cad且加载插件程序，也就是插件菜单栏和功能已经完好集成在cad功能中，下面来记录cad插件自动挂载的具体实现，主要有两个关键点。

        自动加载cad插件在官方的手册中提供了几种不同的方式，经过比较，推荐选择注册表加载的方式，改方式的自动加载逻辑完全在程序后端掌握，自动化程度最高，一键点击配置即可完成插件注册，然后在打开cad就可以使用插件功能了，该方法实现的关键点如下：

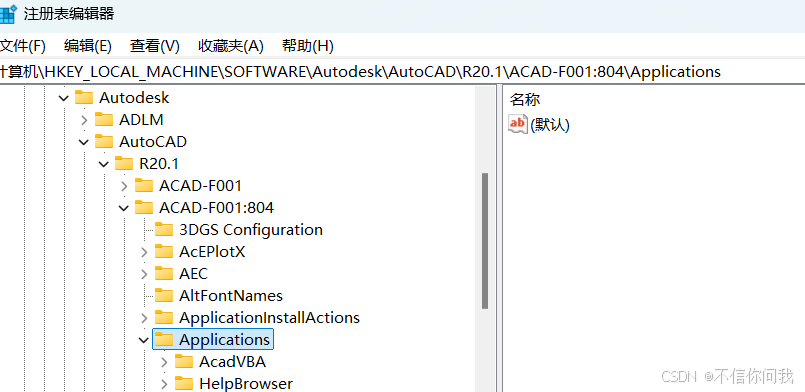

        关键点一 、打开本机注册表编辑器，获取cad注册的准确路径

然后将cad注册路径和插件dll程序路径分别复制到代码中

    [CommandMethod("RegisterCustomApps")]
    public void RegisterCustomApps()
    {
        // 配置需要注册的多个应用程序信息
        var applications = new List<ApplicationInfo>
{
    new ApplicationInfo
    {
        AppName = "CadRibbon",
        AssemblyPath = "插件dll在本机的路径"
    },
    new ApplicationInfo
    {
        AppName = "CadDesign",
        AssemblyPath = "插件dll在本机的路径"
    }
    // 按需添加更多DLL
};
        // AutoCAD 2016注册表路径
        string sProdKey = @"SOFTWARE\Autodesk\AutoCAD\R20.1\ACAD-F001:804";

        try
        {
            using (RegistryKey regAcadProdKey = Registry.LocalMachine.OpenSubKey(sProdKey, true))
            {
                if (regAcadProdKey == null)
                {
                    MessageBox.Show("错误：找不到AutoCAD注册表项！");
                    return;
                }

                // 获取或创建Applications子键
                using (RegistryKey regAcadAppKey = regAcadProdKey.CreateSubKey("Applications", true))
                {
                    foreach (var app in applications)
                    {
                        try
                        {
                            // 删除旧注册项（如果存在）
                            if (regAcadAppKey.GetSubKeyNames().Contains(app.AppName))
                            {
                                regAcadAppKey.DeleteSubKeyTree(app.AppName);
                            }

                            // 创建新注册项并配置参数
                            using (RegistryKey regAppAddInKey = regAcadAppKey.CreateSubKey(app.AppName))
                            {
                                regAppAddInKey.SetValue("DESCRIPTION", $"{app.AppName} 插件", RegistryValueKind.String);
                                regAppAddInKey.SetValue("LOADCTRLS", 2, RegistryValueKind.DWord); // 自动加载
                                regAppAddInKey.SetValue("LOADER", app.AssemblyPath, RegistryValueKind.String);
                                regAppAddInKey.SetValue("MANAGED", 1, RegistryValueKind.DWord);     // 托管程序
                                regAppAddInKey.SetValue("COMMANDS", app.AppName, RegistryValueKind.String);
                                regAppAddInKey.SetValue("APPNAME", app.AppName, RegistryValueKind.String);
                                regAppAddInKey.SetValue("APPMODE", 0, RegistryValueKind.DWord);
                            }

                            MessageBox.Show($"成功注册：{app.AppName}");
                        }
                        catch (System.Exception ex)
                        {

                            MessageBox.Show($"注册 {app.AppName} 失败：{ex.Message}");
                        }
                    }
                }
            }
        }
        catch (SecurityException)
        {
            MessageBox.Show("权限不足！请以管理员身份运行AutoCAD。");
        }
        catch (System.Exception ex)
        {
            MessageBox.Show($"全局错误：{ex.Message}");
        }
    }

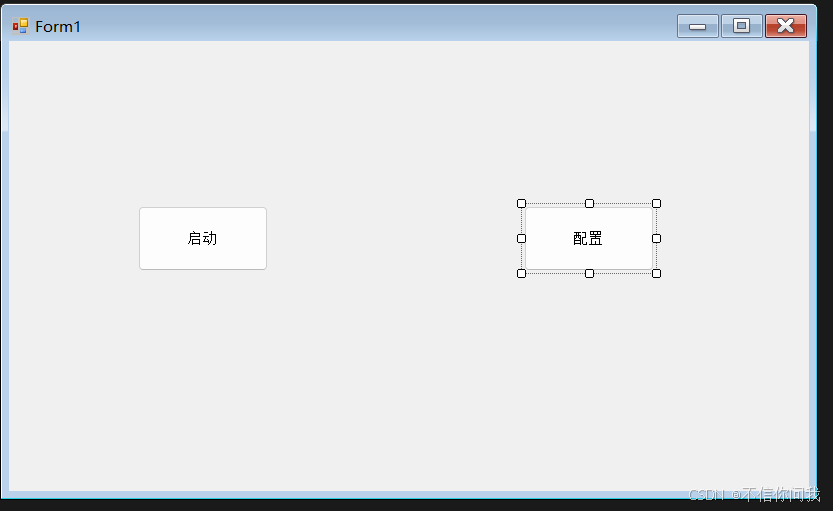

再然后新建一个winform程序，加一个配置的按钮调用该方法就行了，配置完启动cad插件就自动注册上去了。

  关键点二 、打开cad加载插件后，自动挂载插件菜单栏，需注意线程问题，使用AutoCAD的CommandEnded事件，在主线程上触发挂载插件菜单栏操作。

在插件菜单栏的dll程序下新建一个类，继承AutoCAD的IExtensionApplication接口，用于打开cad时自动执行挂载插件菜单栏的代码

using System;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.Runtime;
using Sedc.AutoCad.Ribbon;

[assembly: ExtensionApplication(typeof(Sedc.AutoCad.Ribbon.AcadNetApp))]
namespace Sedc.AutoCad.Ribbon
{


    public class AcadNetApp : IExtensionApplication
    {

        public void Initialize()
        {
            Document doc = Autodesk.AutoCAD.ApplicationServices.Application.DocumentManager.MdiActiveDocument;
            if (doc != null)
            {
                doc.Editor.WriteMessage("\n准备加载程序...........\n");

                // 监听命令结束事件
                doc.CommandEnded += Doc_CommandEnded;
            }
        }

        private void Doc_CommandEnded(object sender, Autodesk.AutoCAD.ApplicationServices.CommandEventArgs e)
        {
            // 取消事件订阅，确保只执行一次，使用AutoCAD的CommandEnded事件，在主线程上触发
            ((Document)sender).CommandEnded -= Doc_CommandEnded;

            try
            {
                Document doc = Autodesk.AutoCAD.ApplicationServices.Application.DocumentManager.MdiActiveDocument;
                if (doc != null)
                {
                    doc.Editor.WriteMessage("\n加载程序中...........\n");
                    RibbonDll.LoadRibbonBar();
                    doc.Editor.WriteMessage("\n加载完成!\n");
                }
            }
            catch (System.Exception ex)
            {
                System.IO.File.AppendAllText(@"C:\Temp\AutoCADError.log",
                    DateTime.Now.ToString() + ": " + ex.ToString() + Environment.NewLine);
            }
        }


        public void Terminate()
        {
            RibbonDll.LoadRibbonBar();
        }
    }
}
