本文详细介绍了64位操作系统中CS段描述符的变化，指出在64位模式下，段描述符不再描述基址和LIMIT，而是强制平坦模式。同时，TSS在64位下扩展为128位，保存了RSP0和IST栈指针。IDT表也扩展到128位，其中1、3、4代表中断处理程序的栈指针。此外，文章还提及了FS和GS寄存器在32位和64位下的不同用途，以及内核KPCR在GS段中的位置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

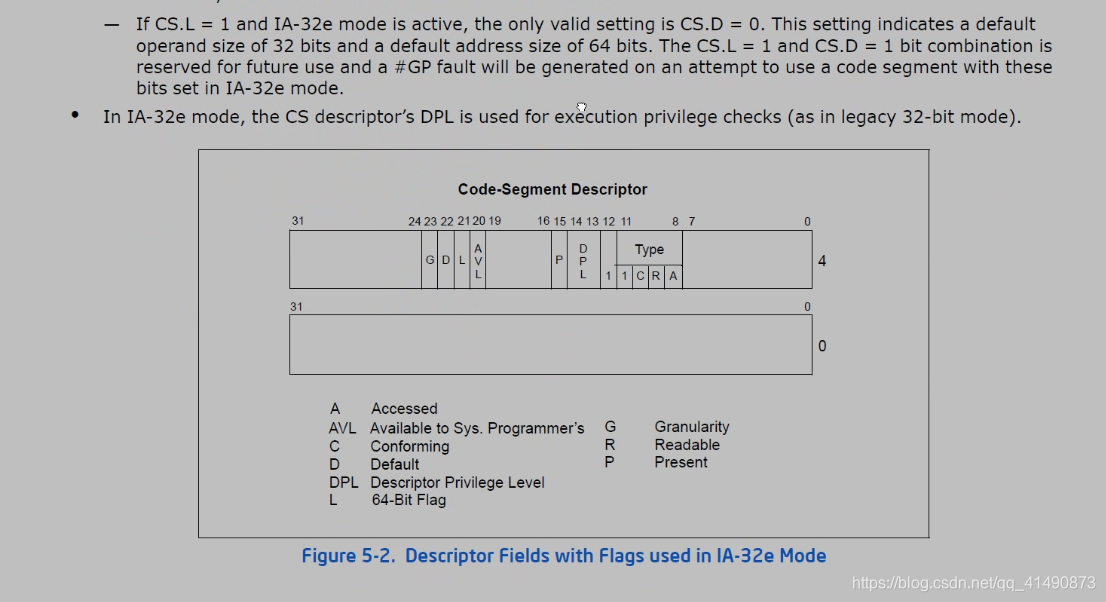

64位下的CS段描述符
在这里插入图片描述
L：如果是64位模式，该标志位1
64位下强制平坦模式（FS和GS除外），段描述符不再描述段的基址和LIMIT。
应用程序的CS=23 32位
CS=33 64位

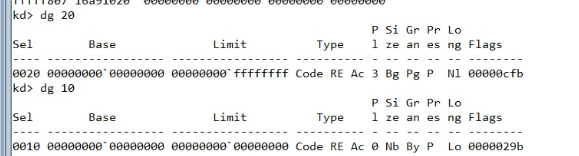

WINDBG下使用dg+偏移来解析段描述符

在这里插入图片描述

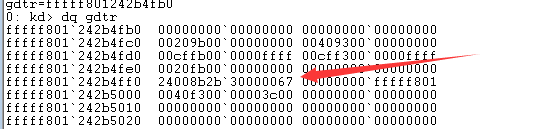

TSS段描述符
TSS在64位下是128位的

在这里插入图片描述
TSS的基址是：0xfffff801`242b3000

TSS里面保存的是0环的栈指针 RSP0和IDT处理函数要使用的特殊的IST栈指针（需要IDT表中特殊指定）
在这里插入图片描述

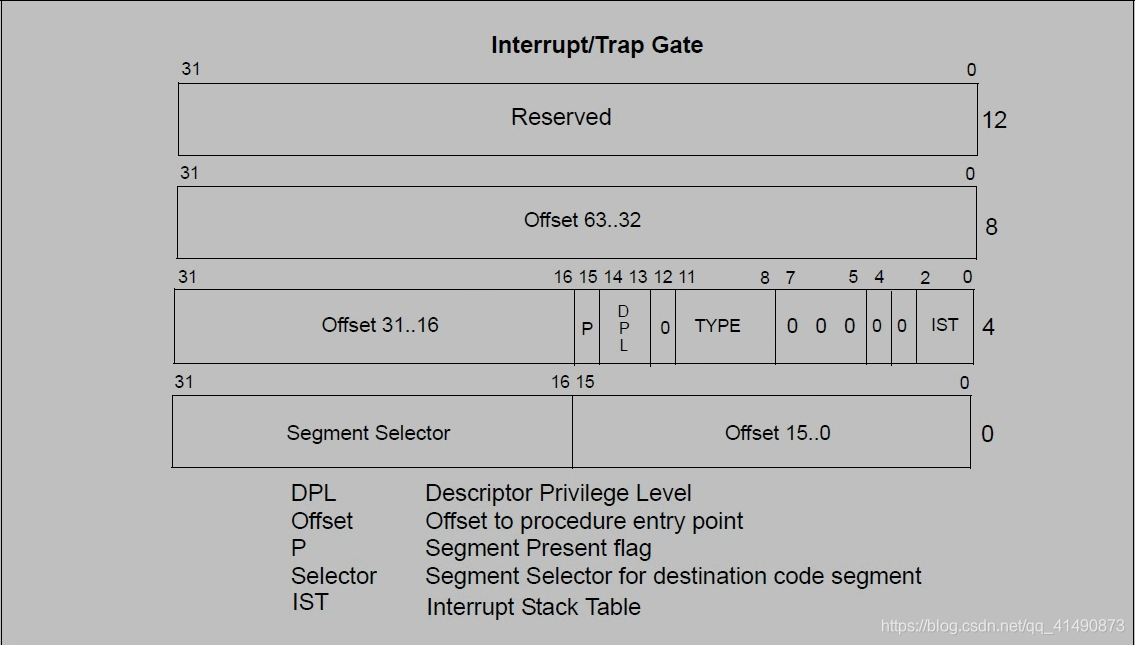

IDT

在这里插入图片描述

IDT表也扩展为128位

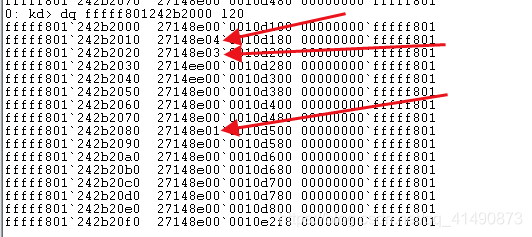

WINDBG中查看IDT dq idtr ，表中的
1，3，4 代表的是中断处理程序的栈在TSS描述符IST对应的栈指针。
也就是1代表IST1对应的栈指针地址。如果是0的话，就是用默认的栈指针RSP0.
在这里插入图片描述

查看具体的中断号 !idt 0

FS GS

fs: 32位程序 指向TEB
GS: 64位指向3环的TEB
内核的KPCR 是gs:0
