第十章 控制单元的设计

10.1 组合逻辑设计

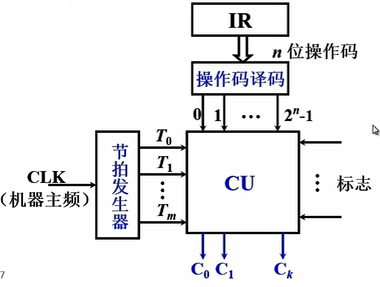

10.1.1 组合逻辑控制单元框图

CU外特性

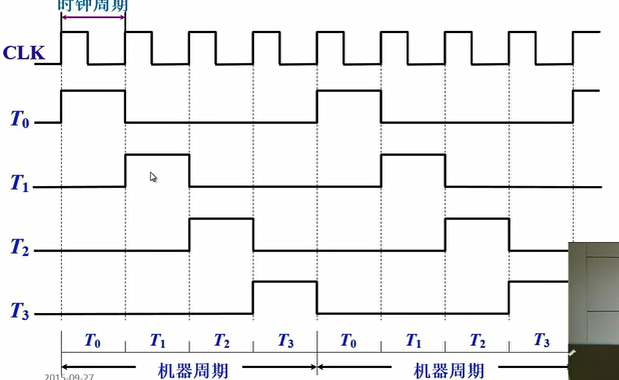

节拍信号

10.1.2 微操作的节拍安排

采用同步控制方式

一个机器周期内有多少个节拍（时钟周期）与要产生多少个控制信号和这些控制信号是否可以并行都有关系

CPU内部结构采用非总线方式

安排微操作时序的原则

不同的控制命令安排到不同周期的节拍上

原则一微操作的先后顺序不得随意更改

原则二被控对象不同的微操作尽量安排在一个节拍内完成（可以并行的操作尽可能安排在一个节拍上）

原则三占用时间较短的微操作尽量安排在一个节拍内完成并允许有先后顺序（同时设置上升沿和下降沿）

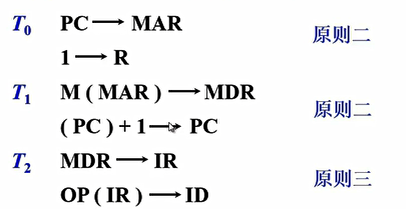

取指周期微操作的节拍安排

间址周期微操作的节拍安排

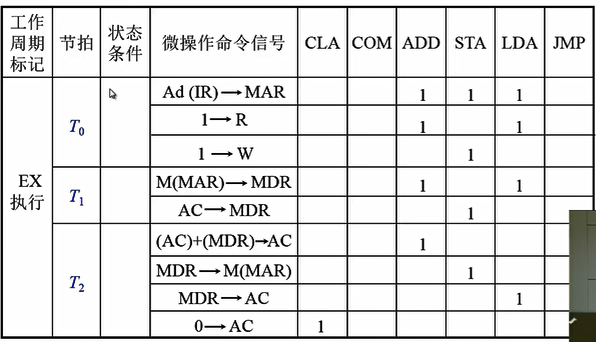

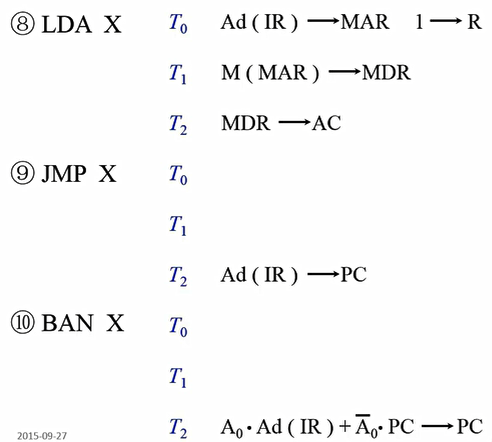

执行周期微操作的节拍安排

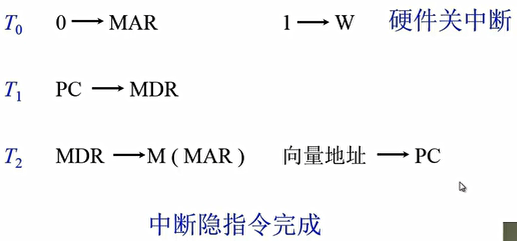

中断周期微操作的节拍安排

10.1.3 组合逻辑设计步骤

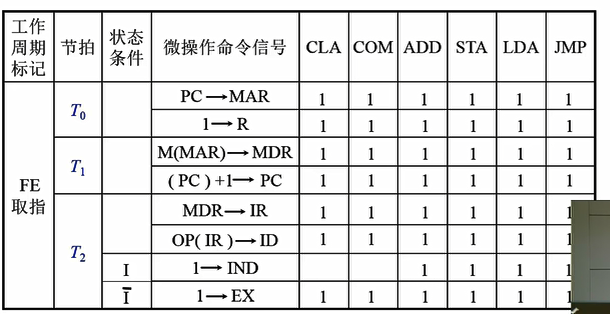

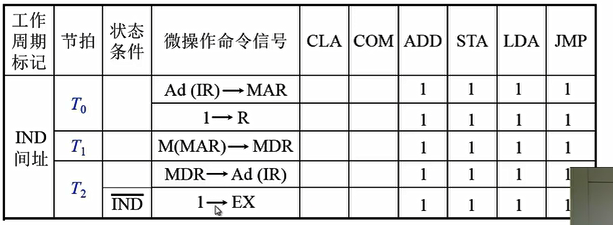

操作时间表

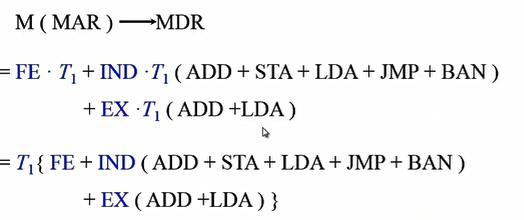

写出微操作命令的最简表达式

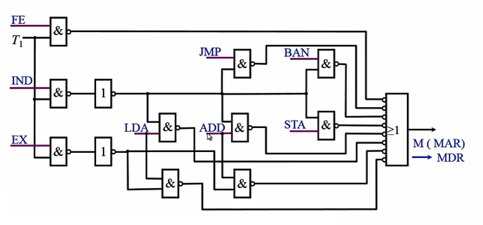

画出逻辑图

思路清晰，简单明了

庞杂，调试困难，修改困难

速度快（RISC）硬件连接使得速度非常快

10.2 微程序设计

10.2.1 微程序设计思想的产生

10.2.2 微程序控制单元框图及工作原理

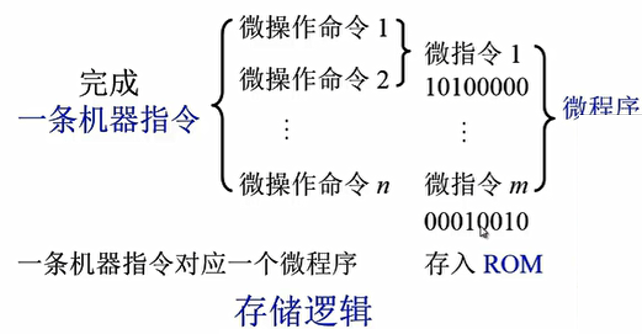

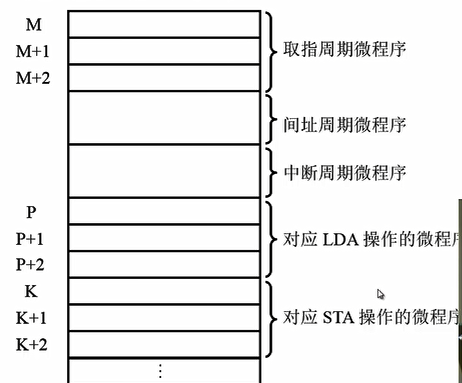

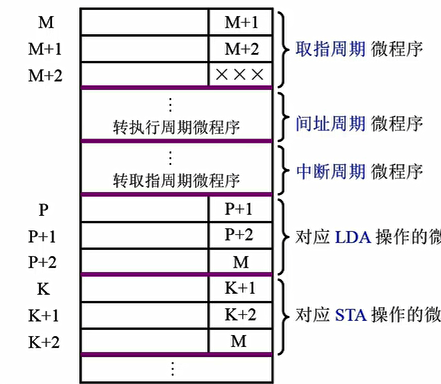

机器指令对应的微程序

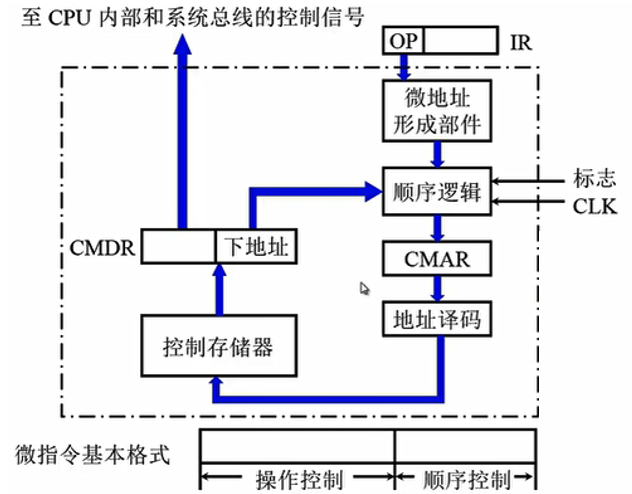

微程序控制单元的基本框图

微程序保存在控制存储器当中

CMAR控制存储器地址寄存器

CMDR控制存储器数据寄存器

顺序控制存储的是下一条指令

顺序逻辑需要比较起码两个指令（控制存储器送来的下一条指令外部之林所送入的下一条指令）的优先级

XXX的意义微程序结束后需要通过微地址形成部件形成

工作原理

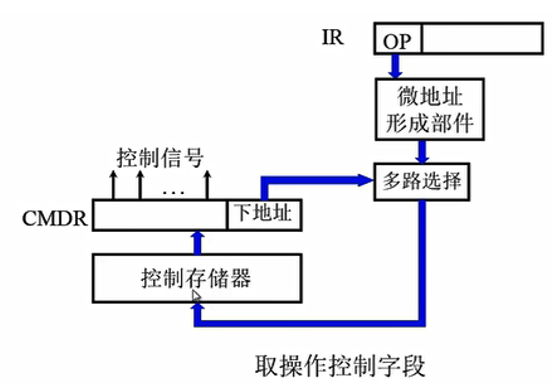

微指令的操作控制字段如何形成微操作命令

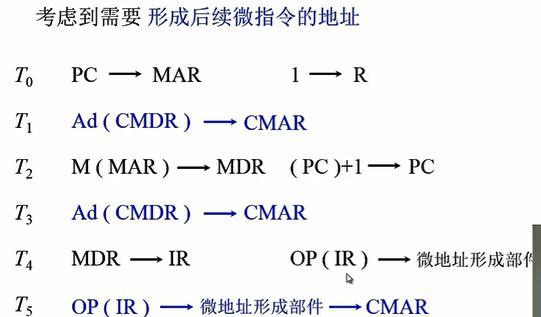

微指令的后续地址如何形成

10.2.3 微指令的编码方式（控制方式）

直接编码（直接控制）方式

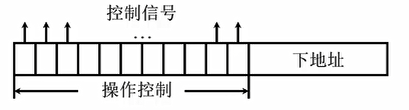

在微指令的操作控制字段中，每一位代表一个微操作命令

某位为“1”表示该控制信号有效

速度最快

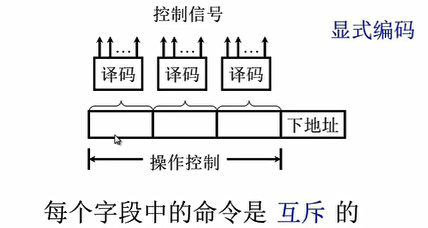

字段直接编码方式

将微指令的控制字段分成若干“段”，每段经译码后发出控制信号

同一组译码器下的操作应该是互斥的，这样才可以有效地译码

缩短了微指令字长，增加了译码时间

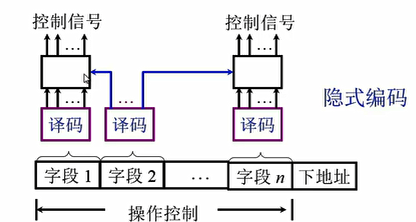

字段间接编码方式

本字段的译码不仅仅至于自己字段有关，还与其他字段有关

混合编码

直接编码和字段编码（直接和间接）混合使用

最常用的使用直接编码，不太常用的使用间接编码

10.2.4 微指令序列地址的形成

微指令的下地址字段指出

根据机器指令的操作码形成

增量计数器

分支转移

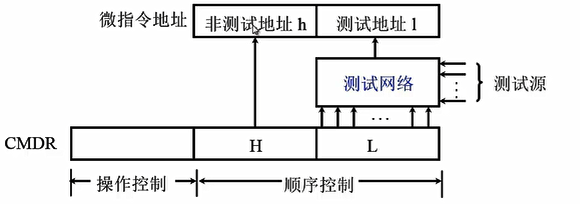

通过测试网络

由硬件产生微程序入口地址：第一条微指令地址由专门硬件产生，中断周期由硬件产生中断周期微程序首地址

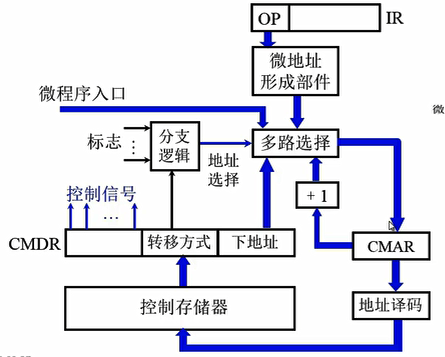

后续微指令地址形成方式原理图

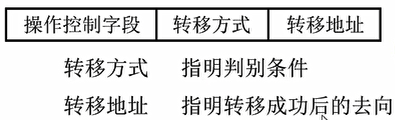

10.2.5 微指令格式

分类

水平型微指令

一次能定义并执行多个并行操作
如直接编码、字段直接编码、字段间接编码、
直接和字段混合编码

垂直型微指令

类似机器指令操作码的方式
由微操作码字段规定微指令的功能

比较

水平型微指令比垂直型微指令并行操作能力强灵活性强

水平型微指令执行一条机器指令所要的微指令数目少，速度快

水平型微指令用较短的微程序结构换取较长微指令结构

水平型微指令与机器指令差别大

10.2.6 静态微程序设计和动态微程序设计

静态：微程序无须改变，采用ROM

动态：通过改变微指令和微程序改变机器指令，有利于仿真，采用EPROM

10.2.7 毫微程序设计

毫微程序设计的基本概念

微程序设计用微程序解释机器指令

毫微程序设计用毫微程序解释微指令

毫微指令与微指令的关系好比微指令与机器指令

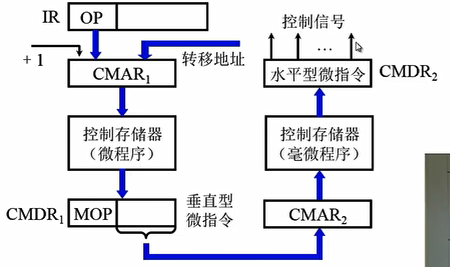

毫微程序控制存储器的基本组成

10.2.8 串行微程序控制和并行微程序控制

串行微程序控制

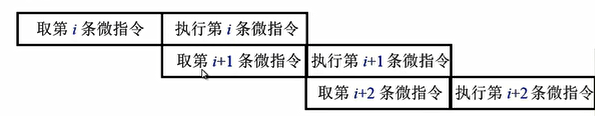

并行微程序控制

10.2.9 微程序设计举例

例1：写出对应机器指令的微操作及节拍安排（假设CPU结构与组合逻辑相同）

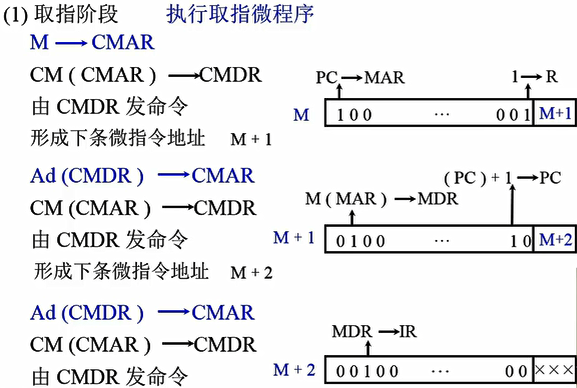

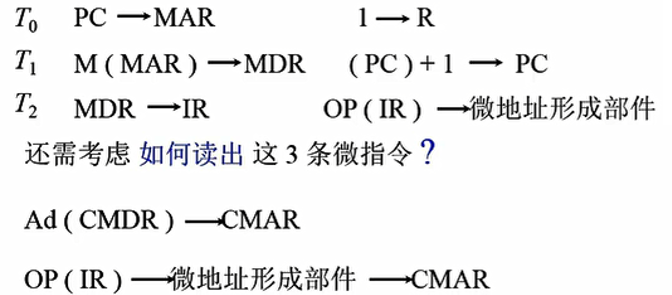

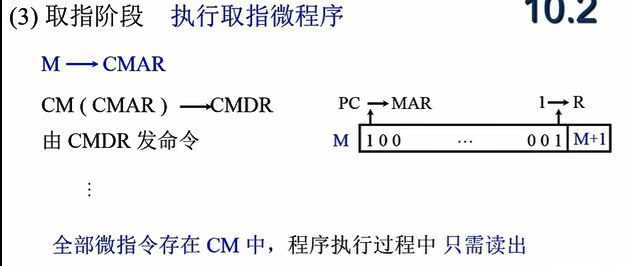

取指阶段微操作分析及节拍安排

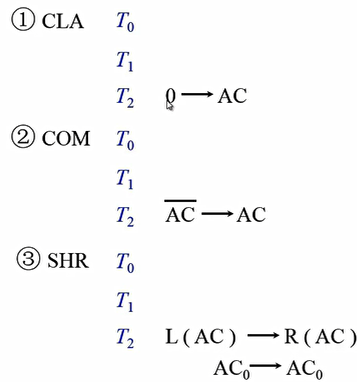

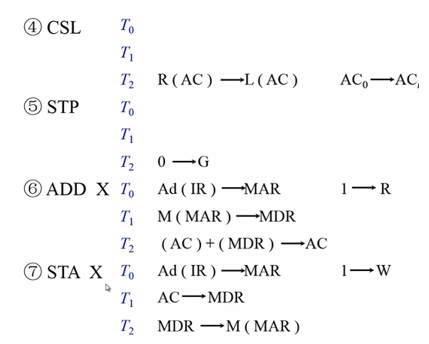

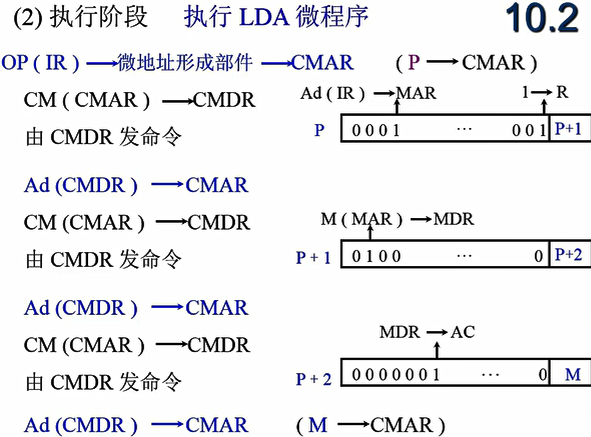

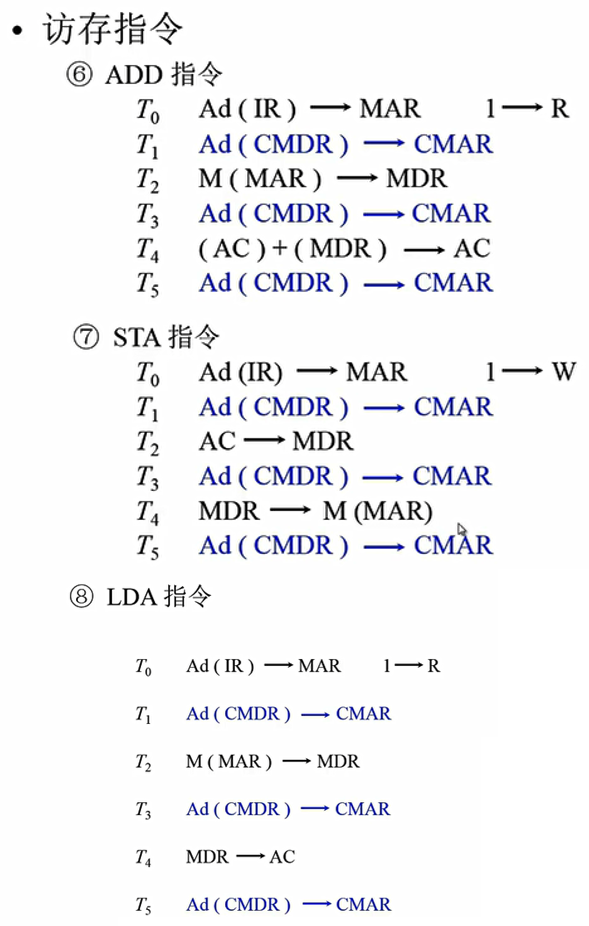

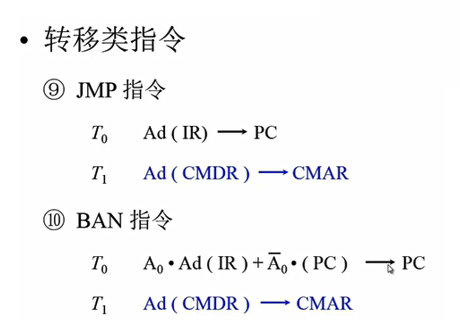

执行阶段微操作分析

至此

确定微指令格式（以举例的方式选择各种方式）

微指令的编码方式（采用直接控制）

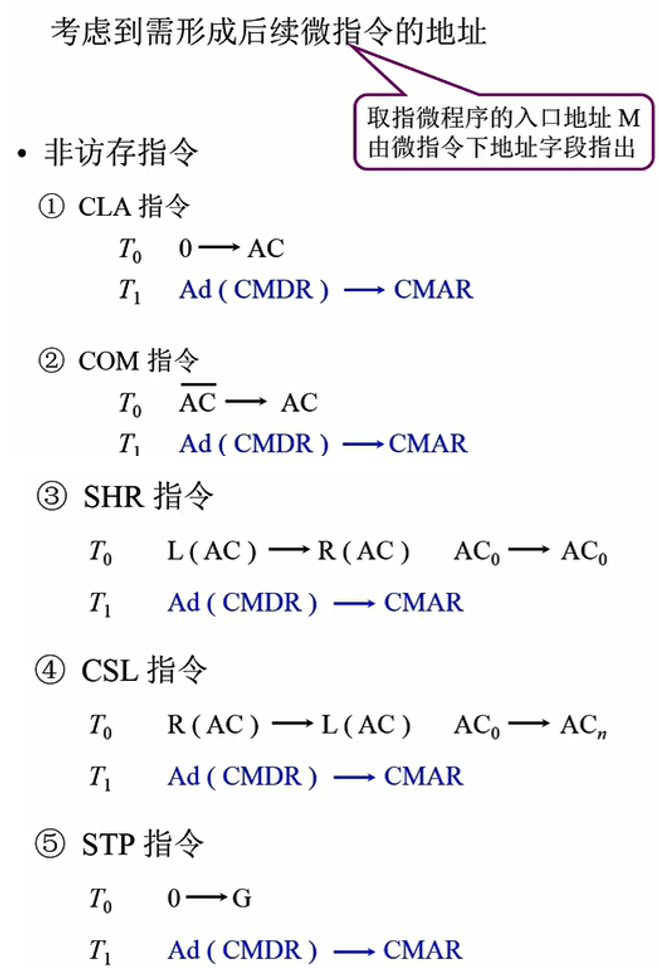

后续微指令的地址形成方式：由机器指令的操作码通过微地址形成部件形成或者由微指令的下地址字段直接给出

微指令字长

由20个微操作
确定操作控制字段最少20位
由38条微指令
确定微指令的下地址字段为6位
微指令字长可取20+6=26位

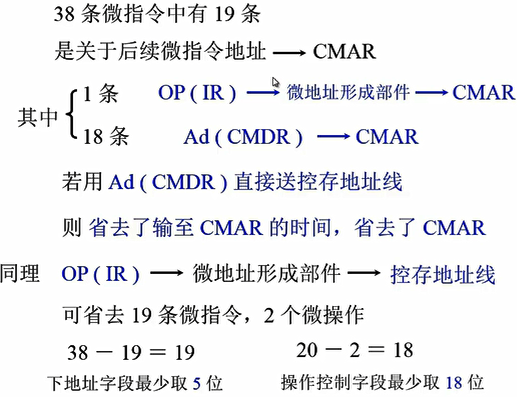

微指令字长的确定

省去了CMAR的控制存储器

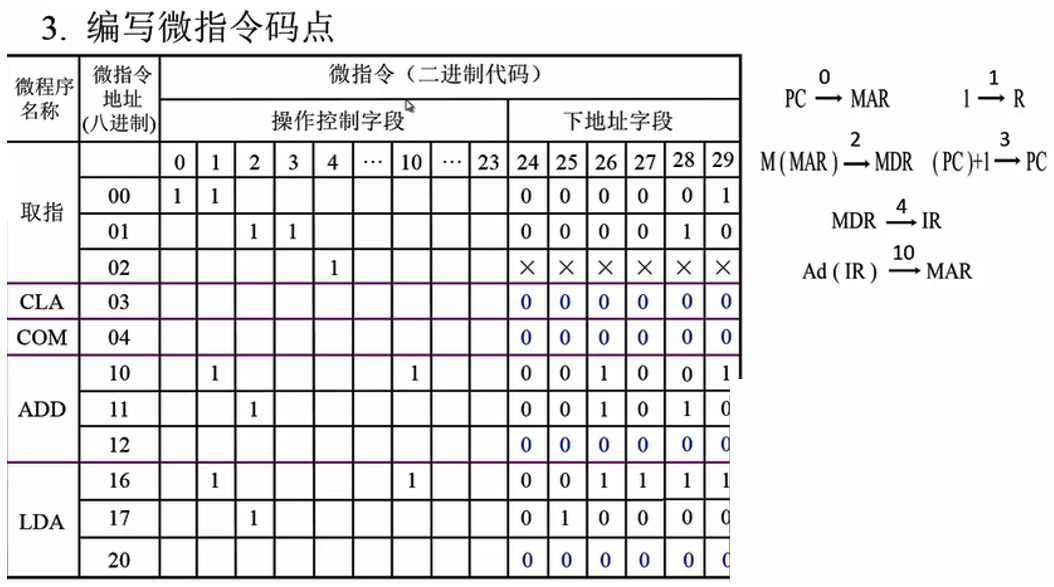

定义微指令操作控制字段每一位的微操作
