用ISP下载口给STM32F103RCT6烧录程序教程

一、用keil生成hex文件

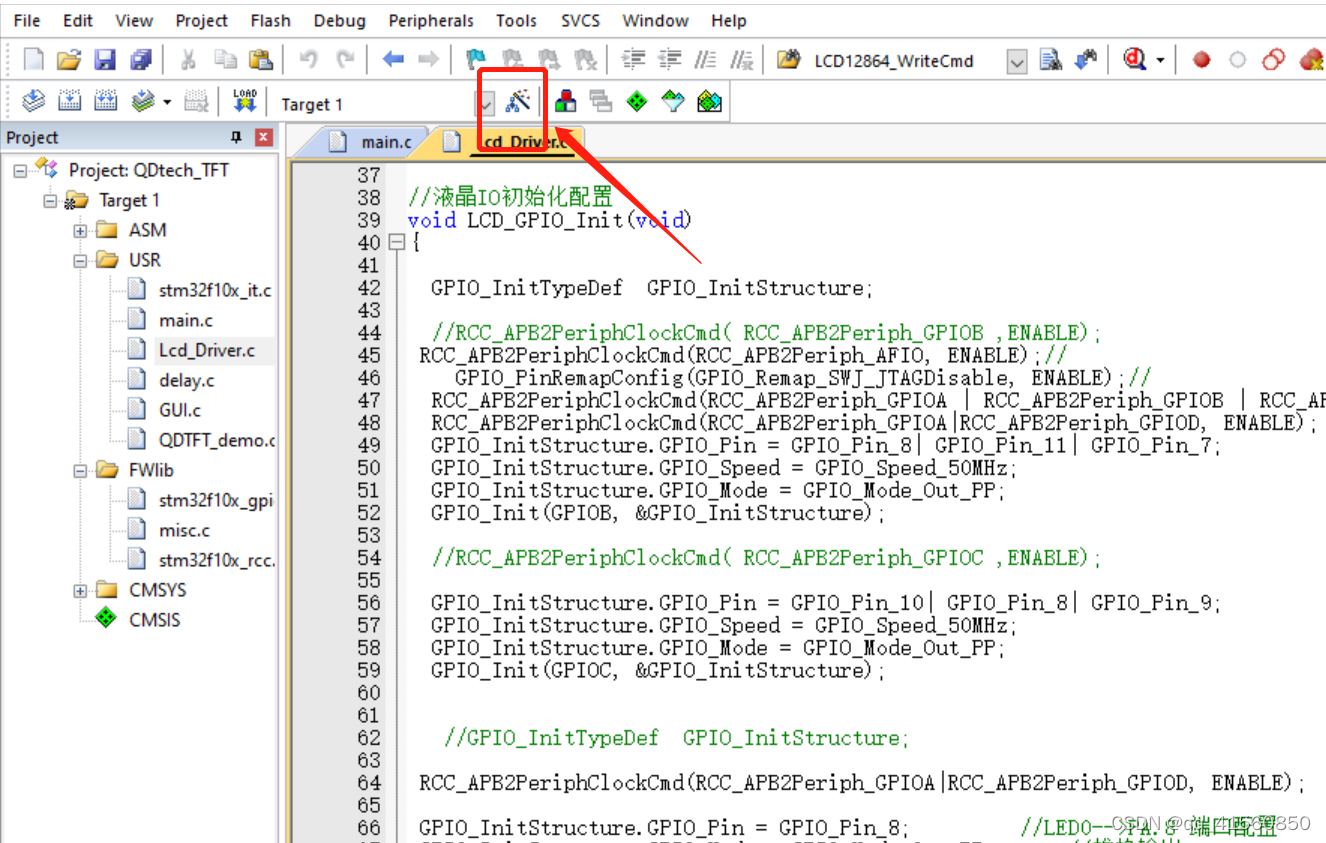

1.点击魔法棒

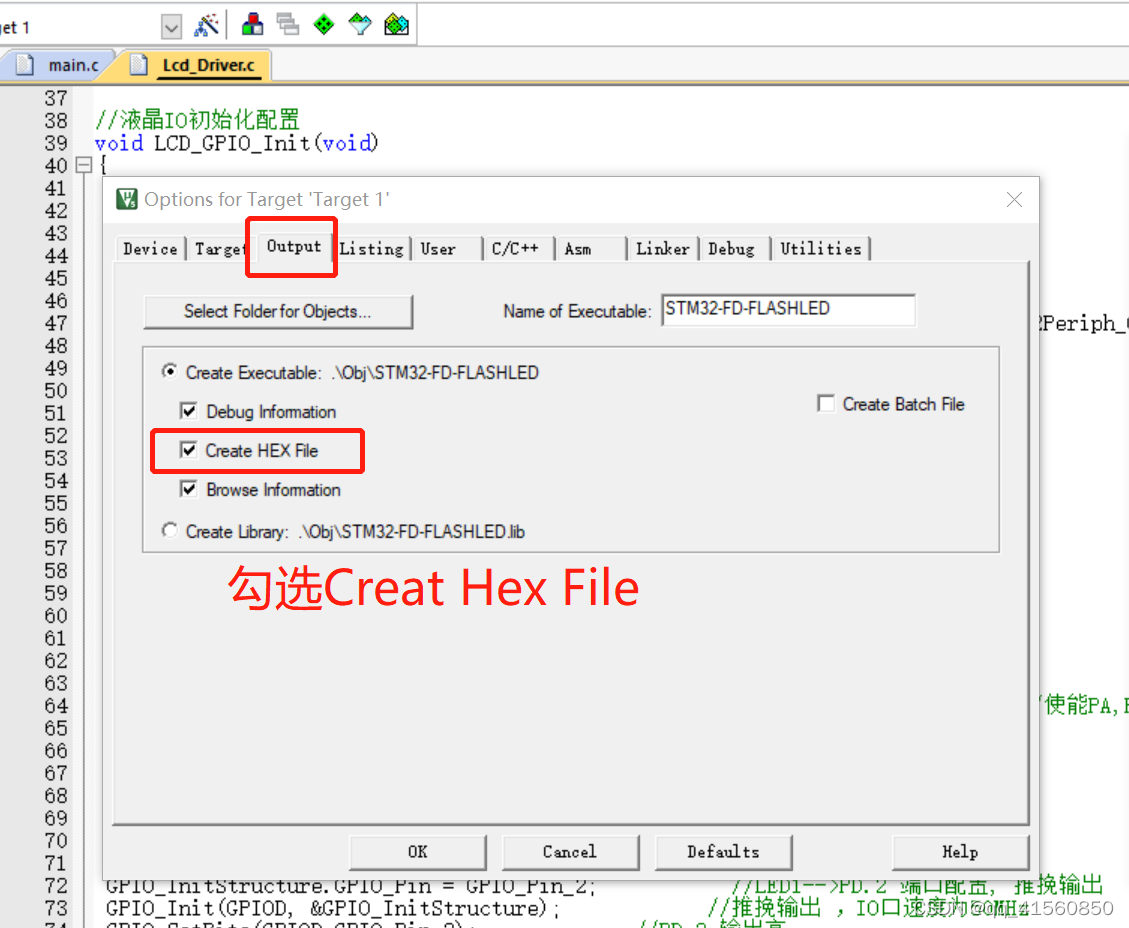

 2.点击output，勾选Great HEX file,点击OK

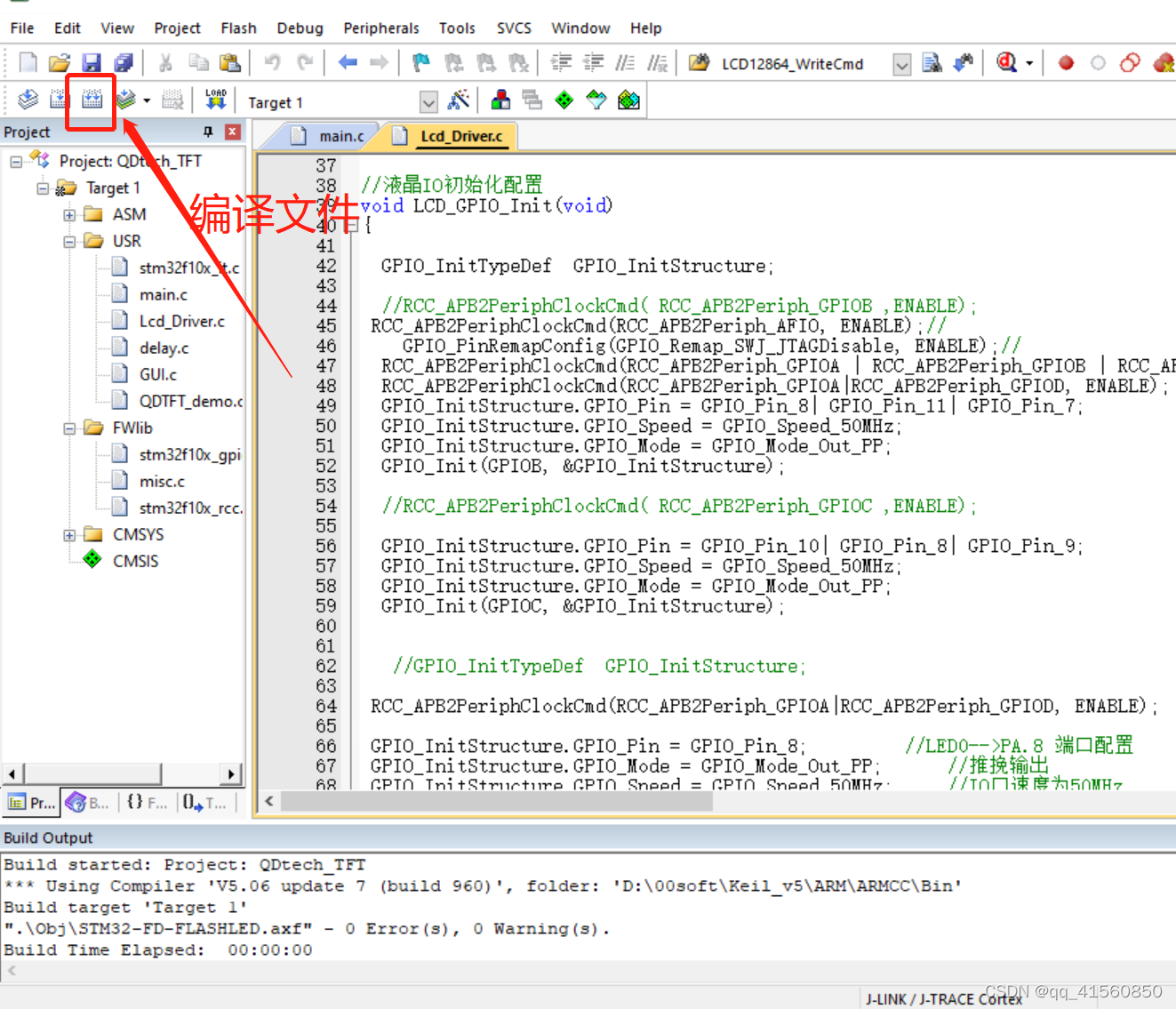

3.编译文件

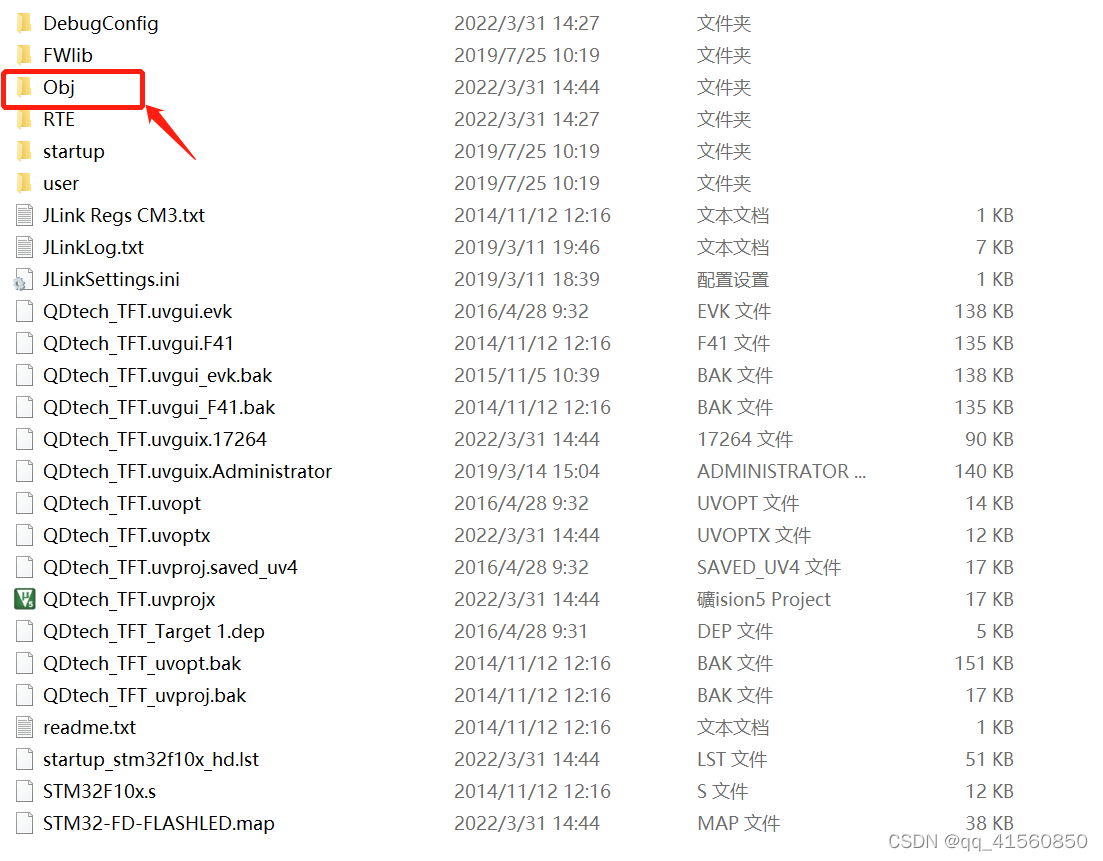

4.打开该工程对应的文件夹，找到Obj文件夹

5.找到后缀为hex的文件

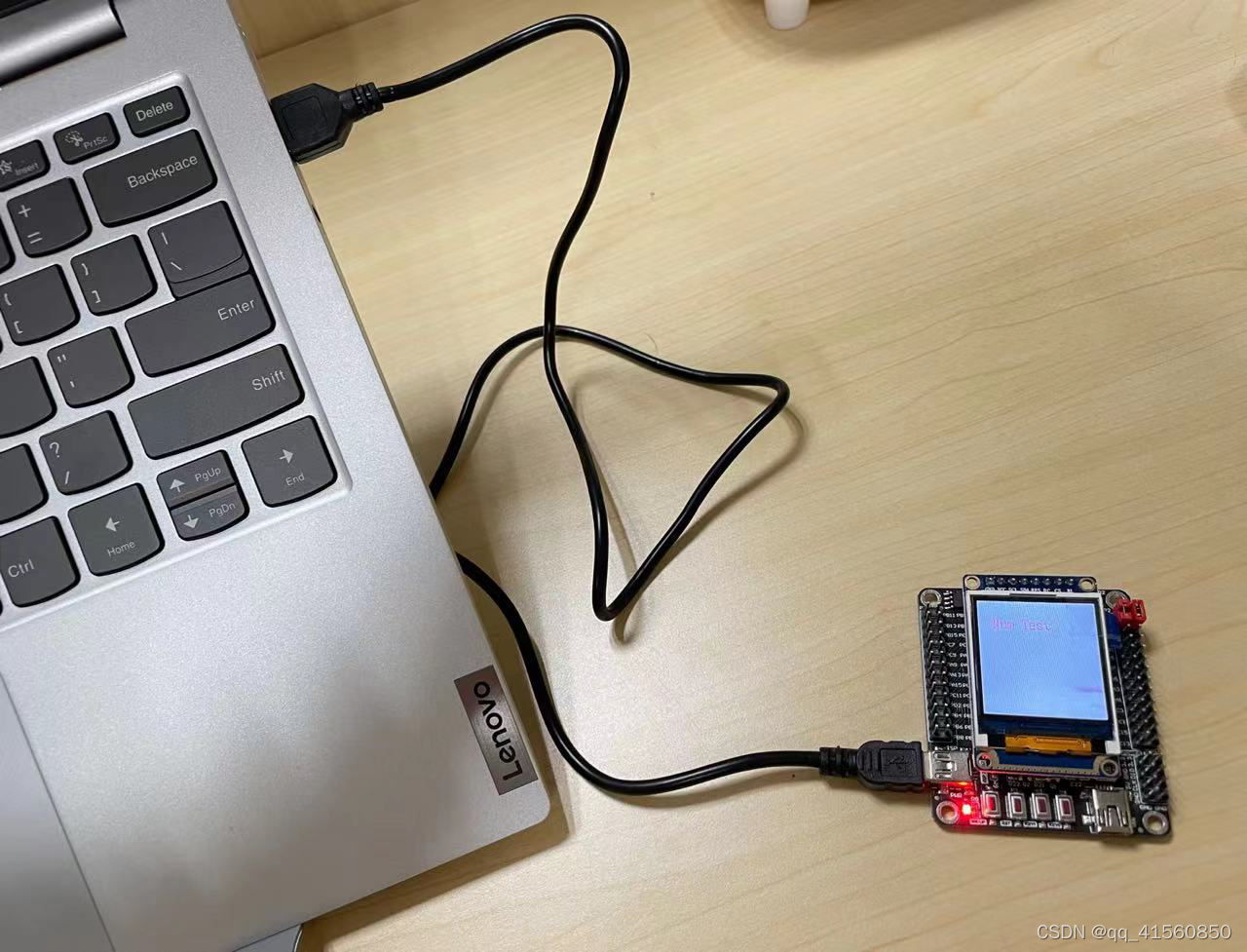

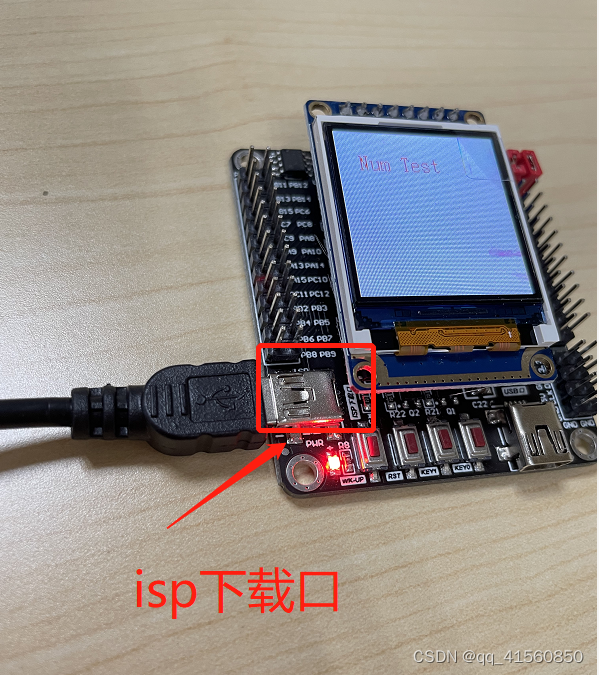

 二、实物接线

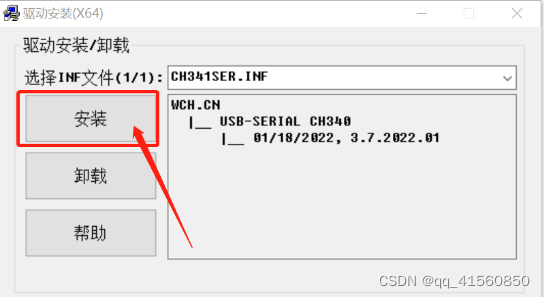

 三、驱动下载

链接：https://pan.baidu.com/s/1n7bJe_hIBEPPuVsbAlzbYg

提取码：f8c3

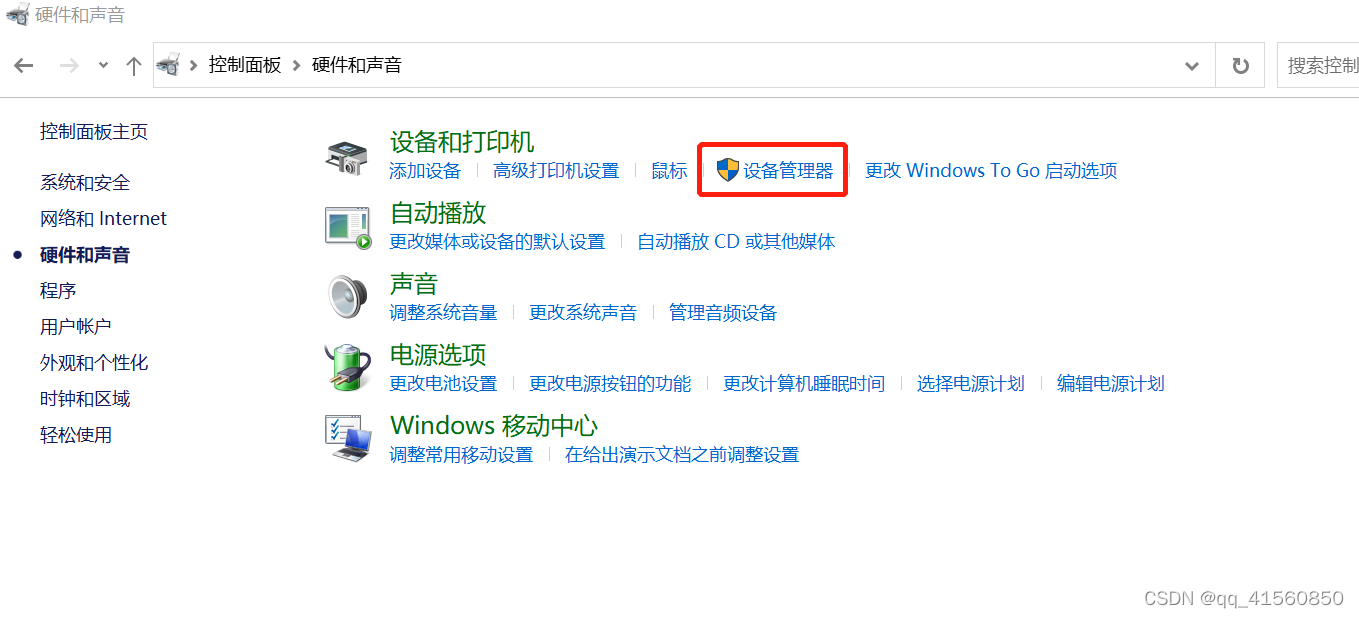

打开控制面板-设备管理器

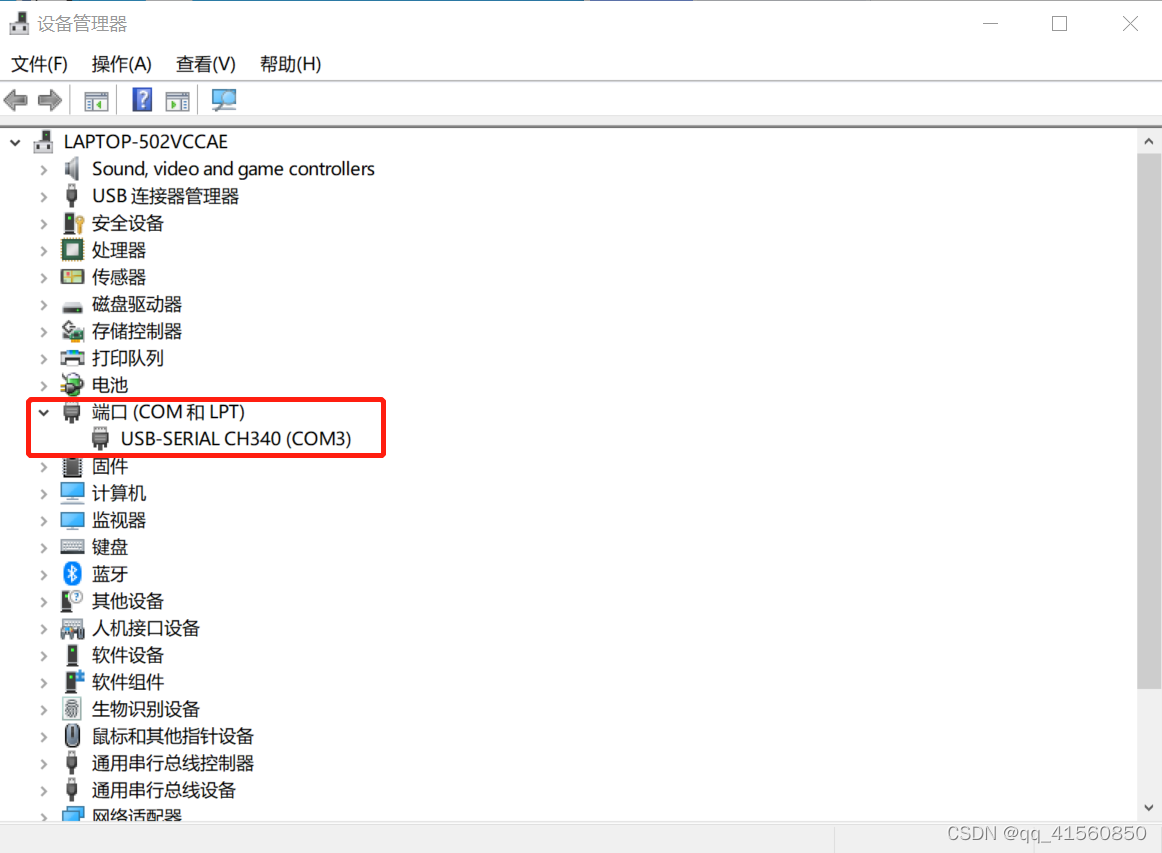

如果显示出COM端就是驱动成功了，且可以看到是哪个端口，比如下图就是COM3

四、下载flymcu软件

链接：https://pan.baidu.com/s/1QfI_joudNdFUmoi0kfe-uw

提取码：nc1z

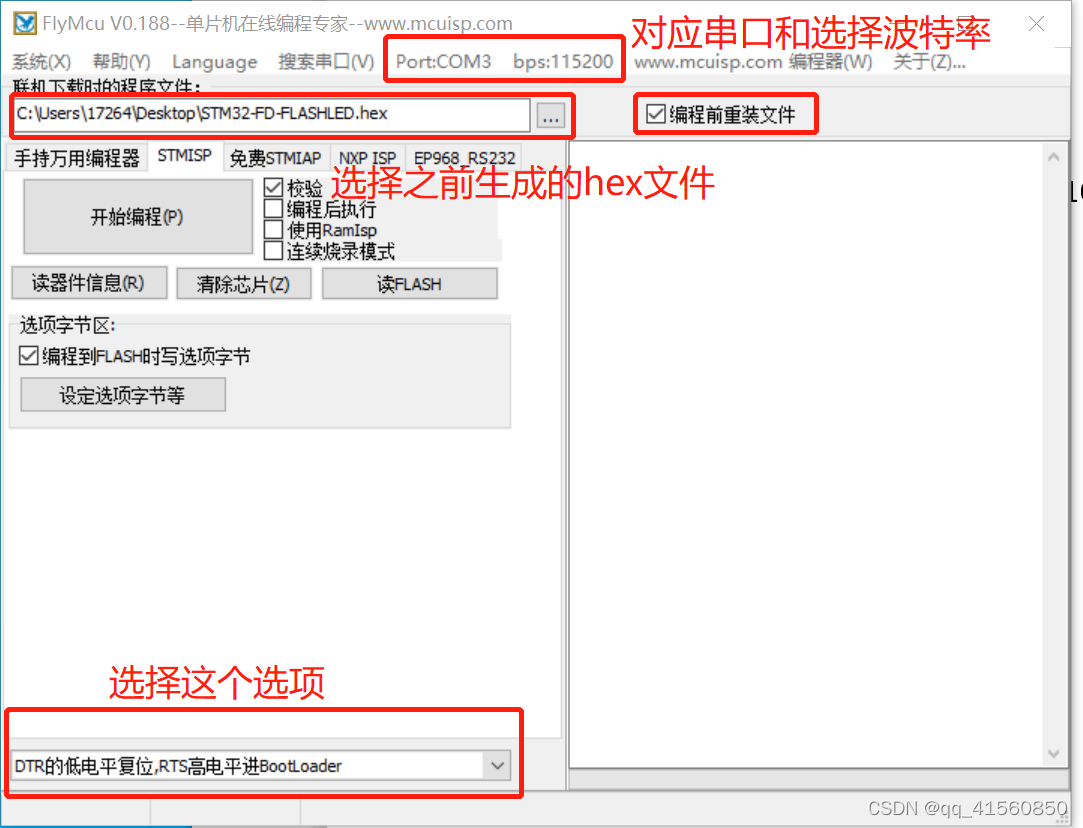

打开软件，选择要烧录的hex文件

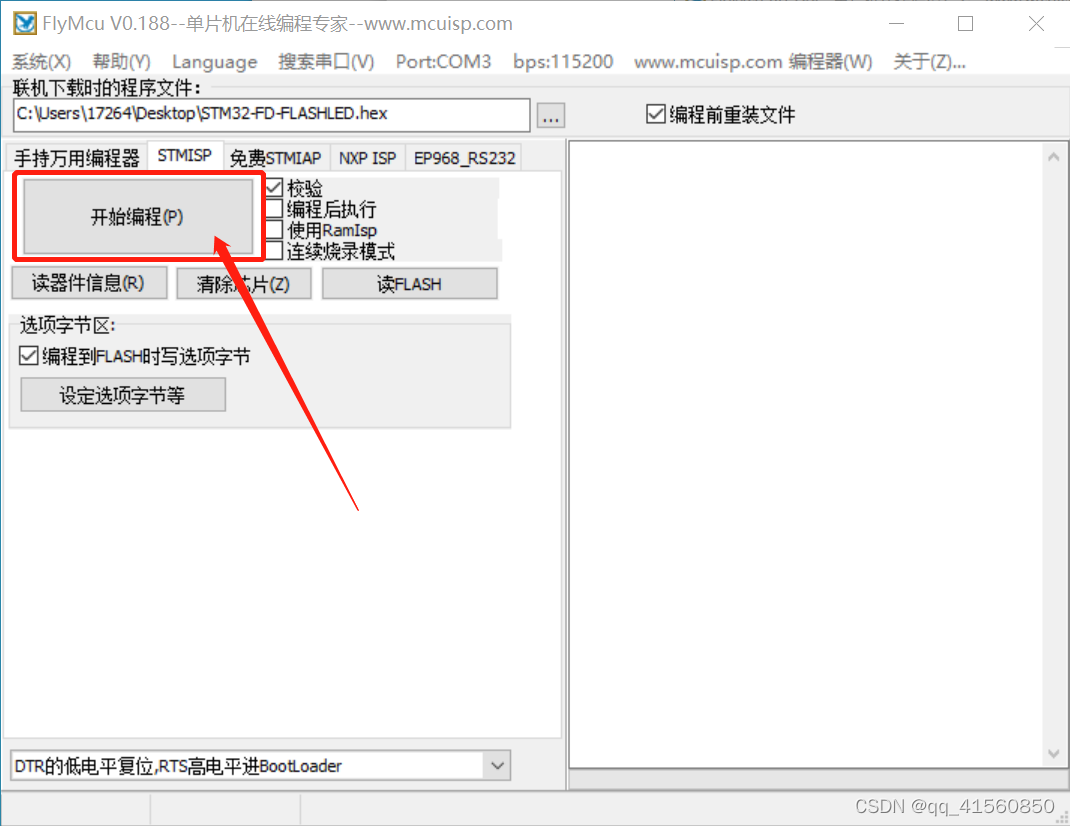

 点击开始编程

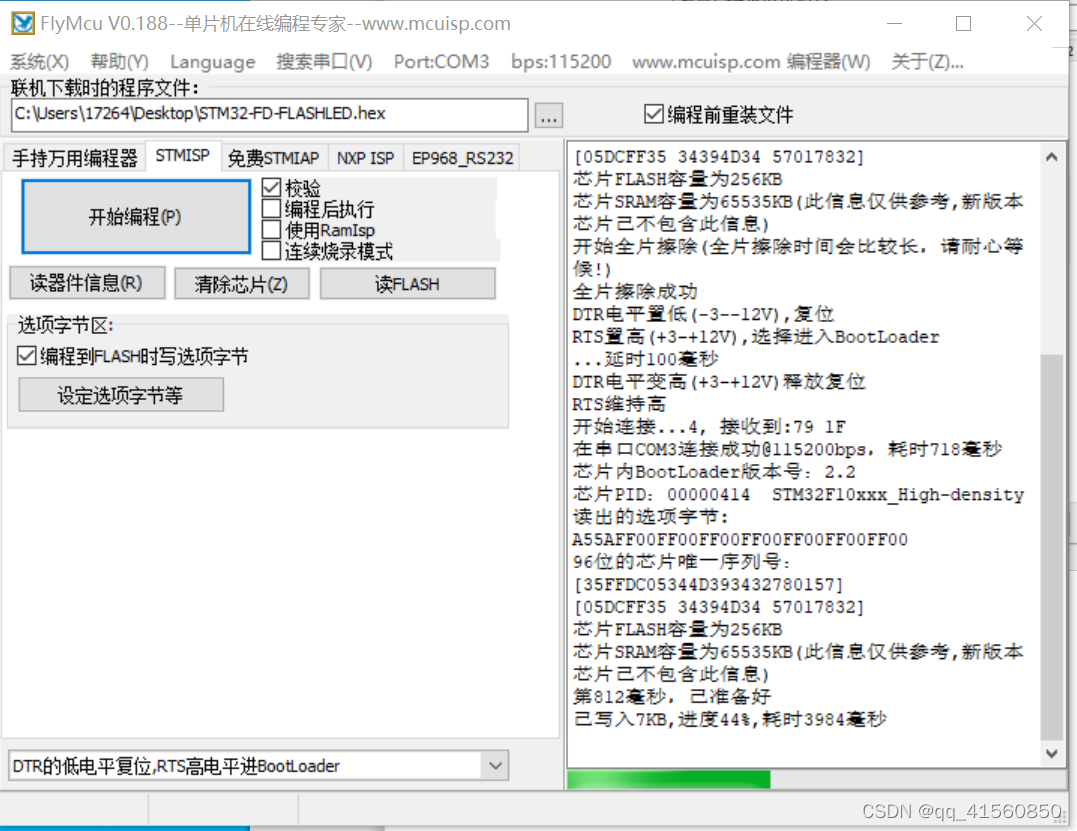

 烧录进行中

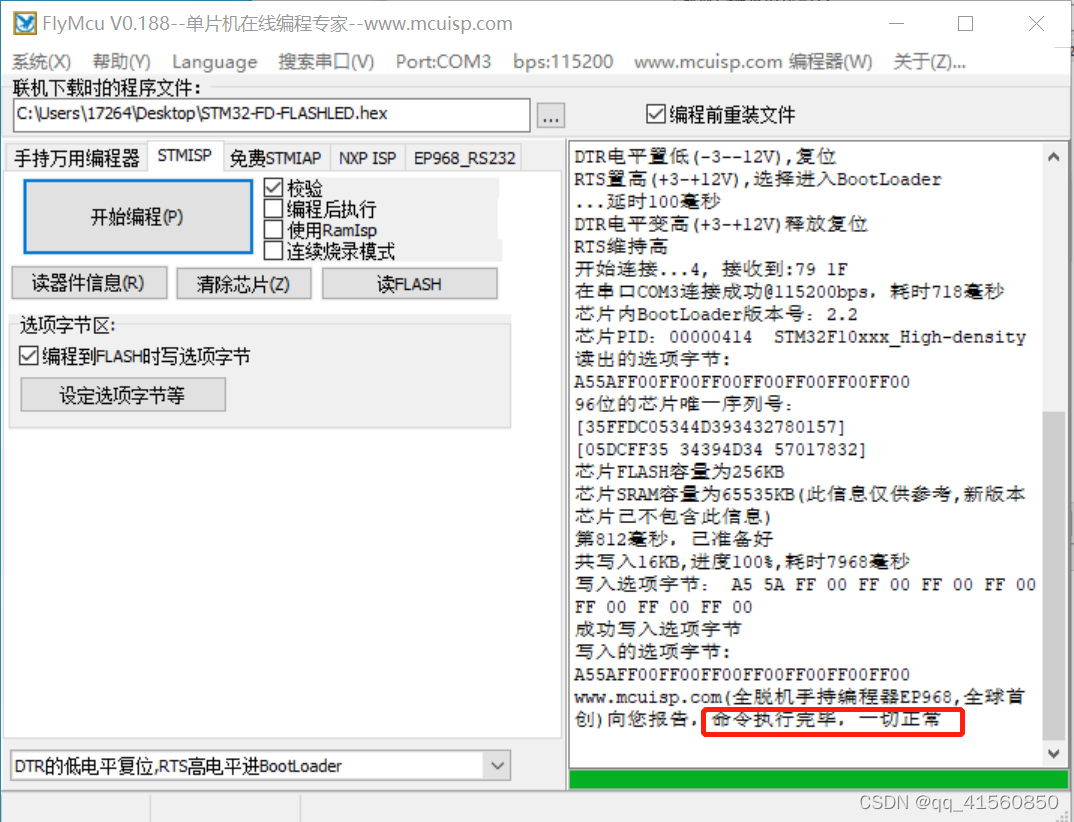

 烧录完成

 五、复位

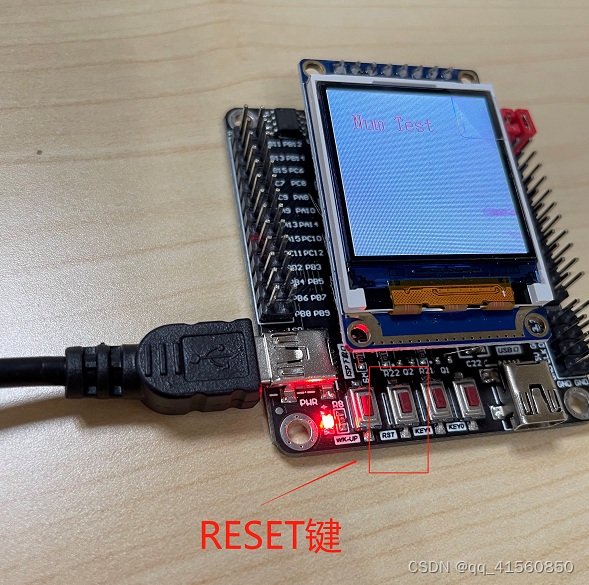

每次烧录完成，按板上reset键复位，或重新接插上电复位，使新烧录的程序运行。

 新程序运行

大功告成！
