本文提供STM32F407芯片串口调试的详细步骤，包括XCOM串口调试助手的下载与安装，C340驱动的正确配置，调试过程中常见故障的排查方法，以及资源下载链接。
材料：
C340模块或者别的模块，我这里直接用的是STM32F407芯片，内部集成了C340
一根usb线

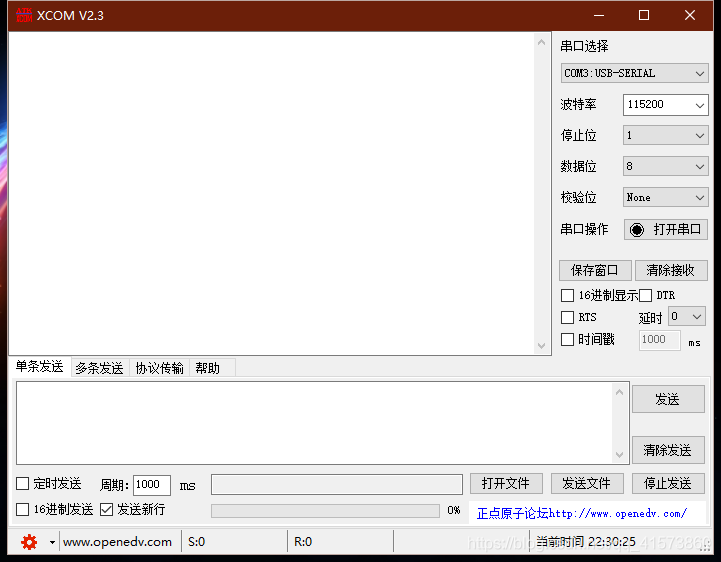

一、下载安装XCOM串口调试助手
另外需要安装C340的驱动
正点原子提供的驱动win10系统不支持，安装了几次都失败了，然后我上论坛找的驱动安装成功了
安装过程比较简单，打开点击安装即可，卸载一样，安装成功会有提示。
二、进行调试
在进行调试的时候我始终找不到串口，一度怀疑人生，还吐槽这个软件，最后发现线连错了，我连的是ST-LINK仿真器，于是一直没有检测到端口，原因是我没有插USB线，检测串口连线都没有肯定检测不到，把USB线一端插在板子上，一端插电脑上口立马就好了 ......
波特率要保持和程序里写的波特率一致，否则会传输错误，产生乱码等各种问题，停止位，数据位，校验位一般为18N，接着就可以进行串口的调试了。
三. 故障检测
使用st-link调试找不到flash
解决：

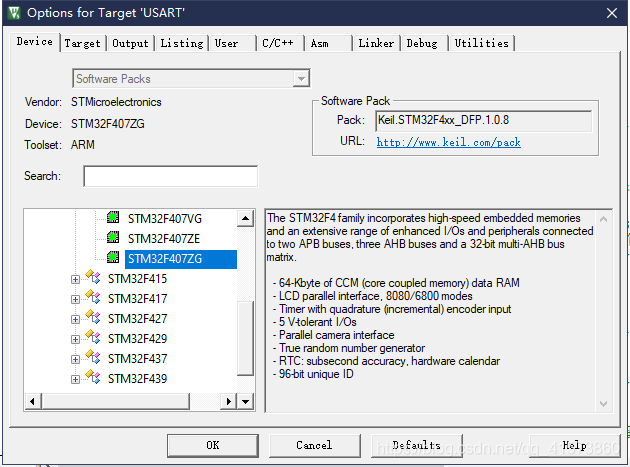

首先确定芯片选择正确，我是stm32f407zgt6的开发板

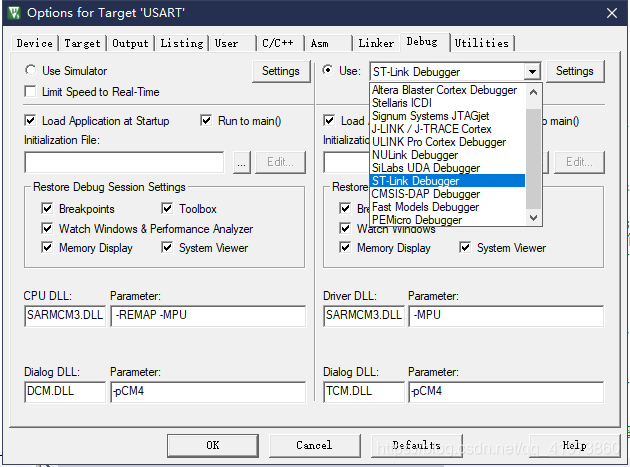

然后选择st-link调试器

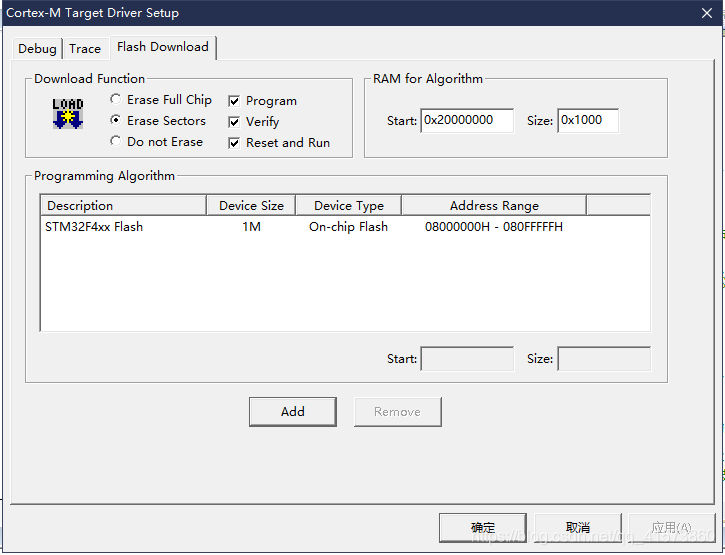

点击右边的settings选择和自己开发板匹配的flash
串口还是用不了检测不到的，根据以下顺序进行排除：
1.串口线是否损坏，是否插了，插好了没
2.驱动装好了没，有的USB-串口模块用的CH340，有的是别的，安装相应的驱动才行。
如果确定是驱动导致的，没装好或者什么的，用驱动人生更新一下电脑驱动重启一下试试。
如果还不行，我的电脑是关机重启长按F2，不同电脑按键可能不一样，-->更改电脑设置-->常规-->选择 高级启动里的立即重启-->疑难解答-->高级选项-->启动设置-->重启-->进入系统高级启动模式-->按数字“7”强制禁止数字签名，然后再试试看。
还有的串口用的驱动不同，要根据具体的USB转串口芯片去安装对应的驱动。
3.如果前两步都是好的，就可能是板子烧了，检查一下串口模块的电压有没有被拉低。
如果还不行，那我就不知道了。
四、资源下载

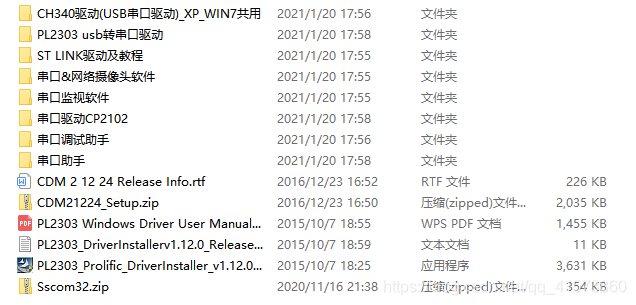

我将常用串口驱动CH340，PL2303，CDM21224，CP2102，多款串口助手，STLINK安装使用教程等资源进行了打包，方便下载，如下图，没有积分可以评论邮箱，我看见就发给你。
下载链接：串口驱动CH340，PL2303，CDM21224，CP2102，多款串口助手，STLINK安装使用教程等资源汇总_xcom串口调试助手-互联网文档类资源-CSDN下载
